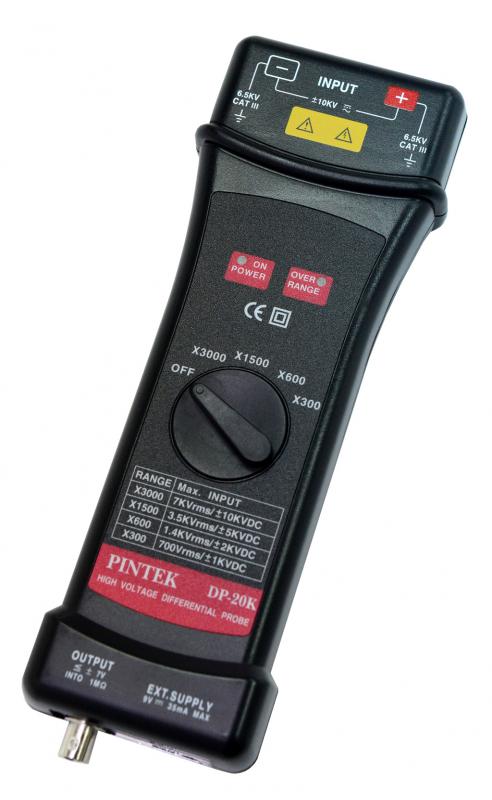

DP-20K Дифференциальный пробник

Снято с производства
Замена: DP-16VF

Дифференциальный пробник: позволяет гальванически развязывать каналы осциллографа. Частота до 20 МГц. Макс. вх. напр. 20 кВ DC+ACпик (7 кВскз). Входной импеданс 54 МОм / 1,3 пФ. Коэффициенты деления x300, x600, x1500, x3000. Питание: сетевой адаптер 9 В

Розничная цена: недоступно

НДС включён в цену

На заказ

Характеристики
Комплектация

Пробник DP-20K является дифференциальным пробником для осциллографов и обеспечивает гальваническую развязку каналов.

Технические характеристики

Дифференциальное напряжение (DC+ACпик): 20 кВ
Полоса частот (50 Ом, -3 дБ):
DC…20 МГц (х600, х1500, х3000)
DC…10 МГц (х300)
Точность: 2%
Максимальное общее входное напряжение (DC+ACпик): 20 кВ
Максимальное напряжение СКЗ (CAT II / CAT III): 6,5 кВскз
Максимальное рабочее напряжение (DC+ACпик):
≤±2000 В на ослаблении x 300
≤±4000 В на ослаблении x 600
≤±10000 В на ослаблении x 1500
≤±20 кВ на ослаблении x 3000
Аттенюатор: x 300, x 600, x 1500, x 3000
Входной импеданс:
дифференциальный: 118 МОм / 1,2 пФ
разъем/земля: 59 МОм/ 2,3 пФ
Шум (50 Ом): ≤3 мВскз
Выходной импеданс: 50 Ом
Максимальное выходное напряжение: ±7 В
Время нарастания: 17,5 нс (х600, х1500, х3000), 35 нс (х300)
Потребление максимальное: 35 мА (0,4 Вт)

Основные характеристики

Питание: сетевой адаптер 9В
Размеры, мм: 240х80х30
Вес, гр: 280

Стандартная комплектация

Прибор - 1 шт.
Изолированный кабель BNC/BNC - 1 шт
Сетевой адаптер 9 В DC - 1 шт.
