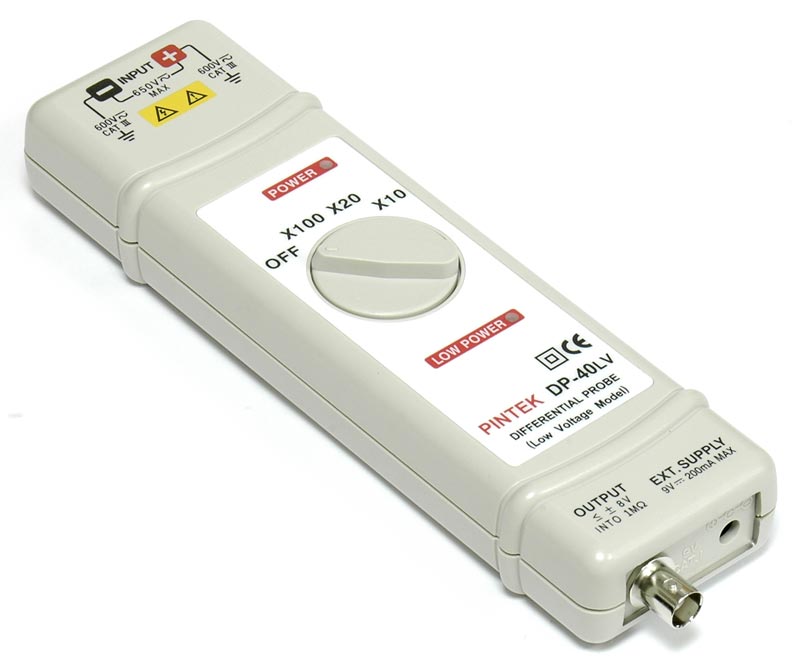

DP-40LV Дифференциальный пробник

◄ ►

Снято с производства

Дифференциальный пробник: позволяет гальванически развязывать каналы осциллографа. Частота до 40 МГц. Макс. входное напряжение 650 В. Входной импеданс 2 МОм/1,7 пФ. Коэффициенты деления 10/20/100. Питание внешний источник 6-9 В.

Розничная цена: недоступно

НДС включён в цену

На заказ

Характеристики
Комплектация

Пробник DP-40LV предназначен для обеспечения безопасного измерения плавающего потенциала для всех моделей осциллографов с обеспечением гальванической развязки каналов.

Технические характеристики

Дифференциальное напряжение (DC+ACпик): 650 Вп-п или 230 Вскз
Полоса частот (-3 дБ): DC…40 МГц (х20, х100), DC…20 МГц (х10)
Точность: ±2%
Максимальное общее входное напряжение между каждым входным разъемом и «землей» 600 Вскз
Максимальное рабочее напряжение (DC+ACпик):

<65 Вп-п для ×10 (≈23 Вскз/±32,5 В DC)
<130 Вп-п для ×20 (≈46 Вскз/±65 В DC)
<650 Вп-п для ×100 (≈230 Вскз/±325 В DC)

Аттенюатор: x10, x20, x100
Входной импеданс:
дифференциальный – 2 МОм / 17 пФ
разъем/земля – 1 МОм/ 3,4 пФ
Коэффициент подавления синфазного сигнала (CMRR)

60 Гц: > 82 дБ
100 Гц: >62 дБ
1 МГц: >52 дБ

Максимальное выходное напряжение: ±6,5 В
Время нарастания: 9 нс (х20, х100), 18 нс (х10)
Потребление максимальное: 35мА

Основные характеристики

Питание: сетевой адаптер 9 В
Размеры, мм: 195х55х30
Вес, г: 250
