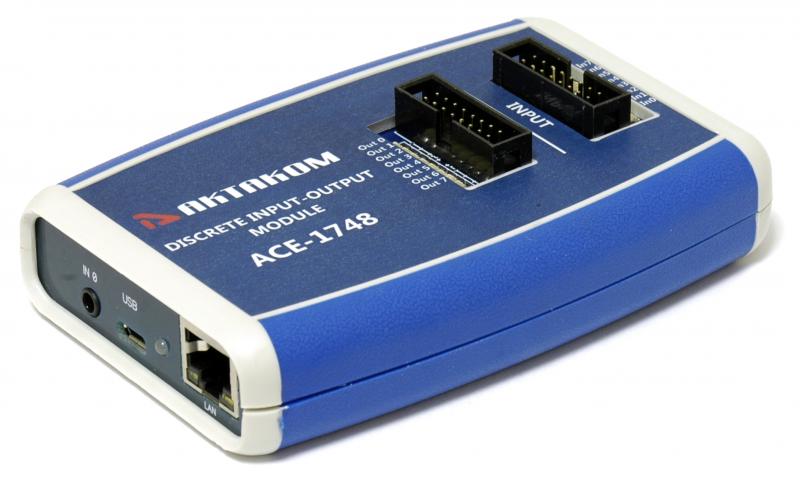

АСЕ-1748 USB/LAN модуль дискретного ввода-вывода 8-канальный

◄ ►

Торговая марка:

АСЕ-1748 USB / LAN модуль дискретного ввода-вывода 8 канальный предназначен для дистанционного контроля состояния датчиков (дискретные датчики, выходы которых имеют два состояния – наличие, либо отсутствие контактной разности потенциалов), дистанционного контроля датчиков с аналоговым выходом и управления устройствами с дискретными входами, которые могут коммутироваться однопозиционными реле. Все входы и выходы, кроме входов АЦП (аналого-цифрового преобразователя), гальванически развязаны от внутренней схемы АСЕ-1748 USB / LAN модуля дискретного ввода – вывода. Модуль имеет 8 дискретных входов, 2 входа аналого-цифрового преобразователя и 8 выходов. Все дискретные входы и выходы имеют светодиодную индикацию состояния (включено/выключено). Модуль ACE-1748 выполнен в виде приставки к компьютеру (ПК). Чтение состояния входов и управление выходами осуществляется от компьютера локально через интерфейс USB или удаленно через сеть Ethernet.

Розничная цена: 17 766,00 руб.

НДС включён в цену

На заказ

В корзину Быстрый заказ
(без регистрации)

Назначение

Модуль ввода-вывода ACE-1748 предназначен для построения централизованных систем дистанционного контроля состояния датчиков с дискретными и аналоговыми выходами, а также управления устройствами посредством однопозиционных быстродействующих МОП-реле. Модуль ACE-1748 выполнен в виде приставки к компьютеру – состояние входов и управление выходами осуществляется при помощи внешнего программного обеспечения AKTAKOM Digital IO, устанавливаемого на ПК, работающего под управлением операционных систем линейки Windows.

Взаимодействие ACE-1748 с компьютером может осуществляться через интерфейс USB или интерфейс Ethernet. Разъем micro-USB, расположенный на задней панели прибора, служит для подключения к компьютеру и взаимодействия с прибором через интерфейс USB. Кроме того, этот USB-разъем служит для питания модуля ACE-1748. При подключении к компьютеру через интерфейс USB, взаимодействие по интерфейсу Ethernet невозможно.

Для работы в локальных сетях Ethernet используется подключение через Ethernet-разъем. В этом случае, для питания прибора необходимо подключить его при помощи USB-кабеля к специализированному сетевому адаптеру, предназначенному для питания и зарядки устройств USB. Использовать USB-разъем компьютера для питания устройства при работе через Ethernet нельзя.

Перед работой в сети Ethernet требуется настроить сетевые параметры модуля ACE-1748. Настройка сетевых параметров осуществляется при помощи базовой программы AKTAKOM Digital IO или специализированной программы для изменения сетевых настроек AKTAKOM Net Configurator только при подключении прибора к компьютеру через USB-интерфейс. Сетевые настройки прибора включают в себя IP-адрес, маску подсети, шлюз, порт и логин. Все эти параметры, за исключением параметра “Логин” нужно узнать у системного администратора, отвечающего за функционирование сети. Параметр “Логин” отвечает за предоставления доступа к прибору по сети, поэтому пользователь в праве сам устанавливать значение этого параметра.

Каждый дискретный вход соединяется с внутренними цепями прибора через опторазвязку. Схема входа представлена на рисунке ниже:

При подключении внешних цепей к дискретным входам следует соблюдать полярность подключения, как указано на шильдике прибора. Для удобства работы, напротив каждого входного разъема расположен светодиод, показывающий наличие разности потенциалов срабатывания оптопары входа прибора ACE-1748. Если светодиод светится, то разность потенциалов на входе превысила 5В и воспринимается прибором как логическая единица, если – нет, то логическим нулем.

Каждый выход прибора ACE-1748 гальванически отвязан от внутренних цепей и выполнен на основе оптореле. Схема выхода представлена на рисунке ниже:

Каждый выход прибора ACE-1768 может коммутировать напряжение не более 60 В. При этом ток коммутации не должен превышать 130 мА. При подключении внешних цепей к выходам прибора ACE-1768 полярность не имеет значения. Для удобства работы, напротив каждого разъема выхода расположен светодиод, который показывает состояние этого выхода. Если светодиод светится, то выход замкнут, если – нет, то разомкнут.

Входы АЦП прибора ACE-1768 гальванически связаны с внутренними цепями прибора, поэтому при подключении к компьютеру по USB гальваническая развязка между входами АЦП и компьютера будет отсутствовать. Если требуется гальванически развязать ACE-1748 от компьютера, необходимо использовать подключение по Ethernet интерфейсу. Для подключения к АЦП используется аудио гнездо. Назначение контактов приведено на рисунке ниже:

Технические параметры

Общие параметры:

Напряжение питания – 4.5 – 5.5 В
Индикация подачи питания – светодиодная
Интерфейс связи с ПК – USB (USB 1.1 FullSpeed 12 Мбит/c), Ethernet (10,100Base-T)
Питание при работе по USB – от шины USB
Питание при работе через Ethernet – от сетевого адаптера через USB-разъем на задней панели прибора
Количество входных каналов – 8
Количество выходных каналов – 8
Количество каналов АЦП - 2
Условия эксплуатации: температура -10^оС...+45^оС, влажность 20...90%

Параметры входов:

Входной ток рабочий 1 мА / макс. 6 мА
Максимальное входное обратное напряжение 6 B
Максимальное входное прямое напряжение 24 В
Минимальное прямое напряжение входа гарантированного срабатывания 4,5 B
Время задержки срабатывания модуля по входу 10 мс
Индикация состояния - светодиодная

Параметры выходов:

Выходы модуля реализованы на быстродействующих МОП-реле со временем срабатывания/отпускания не более 3 мс
Время срабатывания модуля по выходу - 10 мс
Выходное сопротивление (выключенное состояние), более 10 Мом
Выходное напряжение (максимальное) - 60 В
Выходной ток рабочий - 130 мА
Проходное сопротивление (в замкнутом состоянии) МОП-реле, не более 30 Ом
Индикация состояния – светодиодная

Параметры входов АЦП:

Допустимое входное напряжение 0 – 3.3 В
Разрешение - 10 бит
Интегральная нелинейность ±3 младших значащих бита
Дифференциальная нелинейность ±2 младших значащих бита
Ошибка смещения ±2 младших значащих бита

Особенности.

Питание подается по интерфейсу microUSB, одновременно с подключением к ПК.
При подключении к прибору по USB интерфейс LAN отключается.
Для управления прибором через сеть, необходимо отключить прибор от ПК и подать питание с сетевого адаптера для питания или зарядки устройств через интерфейс USB.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Для управления модулем дискретного ввода-вывода существуют приложения:

Для ОС Windows:

ADIO8 Aktakom Digital IO 8

Назначение

Программа AKTAKOM Digital IO8 служит для управления модулями дискретного ввода-вывода AKTAKOM ACE-1748 и ACE-1768. Приложение предоставляет возможность использовать все функции прибора и протоколировать события в файл. После установки программа работает через
главное окно:

Группа "Подключение"
Группа "АЦП"

ANC Aktakom Net Configurator

Назначение

Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.

АСЕ-174x_SDK комплект средств разработки ПО

Назначение

Полный комплект разработчика программного обеспечения содержит инструментальный драйвер для 8 канального USB / LAN модуля дискретного ввода - вывода АСЕ-1748/АСЕ-1768. Драйвер содержит все необходимые функции для работы с прибором и представляет собой динамическую библиотеку (DLL) Windows, сопровождаемую заголовочным файлом для языка Си, функциональным деревом LabWindows и полностью повторяющей его библиотекой инструментов для LabVIEW. Дополнительно (в отличие от базовой версии АСЕ-174х_SDK_Base) прилагаются примеры программирования 8 канального USB / LAN модуля дискретного ввода - вывода АСЕ-1748 с использованием описываемого драйвера в LabWindows и LabVIEW в различных режимах.

Функции библиотеки драйвера могут быть вызваны из любой другой среды программирования обычным для DLL способом. В качестве примера такого использования драйвера прилагаются проекты для Borland C++ Builder 6, NI LabWindows/CVI и MS Visual C++.

Основным достоинством полного пакета SDK является быстрая разработка приложений на основании представленных примеров программирования для различных сред программирования, позволяющих использовать предложенную типовую структуру приложения.

Состав комплекта

динамическая библиотека (DLL) Windows, содержащая все функции, необходимые для работы с прибором;
заголовочный файл библиотеки на языке Си;
файл справки с описанием всех функций библиотеки;
соответствующее библиотеке функциональное дерево и пример приложения для среды NI LabWindows/CVI;
соответствующая библиотеке палитра функции и пример приложения для среды NI LabVIEW;
пример графического приложения для среды Borland C++Builder (все необходимые исходные файлы проекта);
пример консольного приложения для среды Microsoft Visual C++ (все необходимые исходные файлы проекта);

Примечание: Бесплатная базовая версия SDK не включает в себя примеры программирования.

Для ОС Андроид:

для индикации состояния входов и управления сигналами на выходах с использованием мобильного устройства (смартфон, планшет).

В модуле имеется Web интерфейс, обеспечивающий дистанционный контроль состояния входов и ручного управления выходами при использовании любого привычного браузера (IE, Chrome).

Совместимое программное обеспечение

Часто задаваемые вопросы

Можно ли управлять АСЕ-1748 и АСЕ-1768 из NI LabVIEW?

Можно ли управлять АСЕ-1748 и АСЕ-1768 из NI LabVIEW?
Да, можно. В состав полного комплекта разработчика программного обеспечения (SDK) ACE-17x8_SDK входят инструменты и пример для NI LabVIEW. Готовая палитра VI АСЕ-1768 содержит инструменты для подключения к прибору по интерфейсам USB и LAN, чтения состояния входов и выходов и управления выходами. Входящий в комплект пример приложения демонстрирует их использование. Также вы можете самостоятельно собрать нужный виртуальный инструмент, вызывая функции библиотеки ACE1768.dll с помощью встроенного инструмента LabVIEW Call Library Function Node. Наверх
