Логический анализатор - приставка к ПК. Портативный дизайн! 16 каналов, дискретизация до 200 МГц, память 2МСлова на канал, диапазон порога срабатывания -1,8…+6,9 В, вх. сопротивление 200 кОм/5пФ, Доп. функции: запуск по шаблону данных, длительности шаблона, по фронту любого бита данных, по шаблону и фронту и др., регулировка размера предзаписи и послезаписи, USB; ПО для Windows XP, Windows 7, Windows 8, Windows 10, пит. от USB, габариты 150x85x32, вес 0,3 кг.
Возможность изготовления и актуальную цену уточняйте в письменном запросе

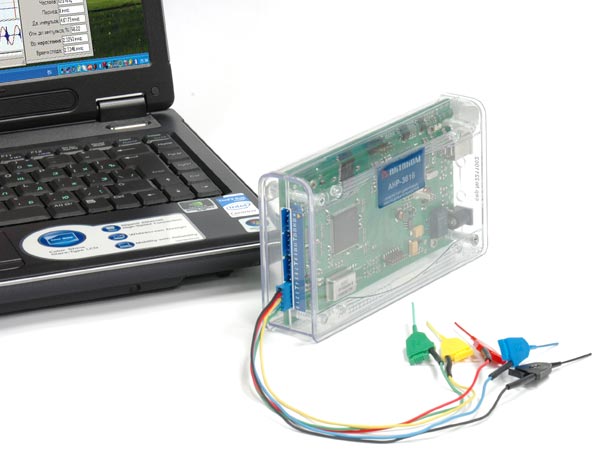

USB логический анализатор АКС-3116 предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных. Буфер длиной 2М выборок на канал позволяет обеспечить высокую точность временных измерений достаточно длительных потоков данных. Гибкий набор вариантов синхронизации и шаблонов запуска позволяет обнаружить различные сбои в потоке данных, приводящие к нарушению работы аппаратуры. USB логический анализатор АКС-3116 обеспечивает нормальную работу с аппаратурой, имеющую различные логические пороговые уровни входных сигналов, т. к. пороги выбираются пользователем.
асинхронный / метасинхронный / синхронный сбор данных
внутреннее / внешнее тактирование
измерение с помощью курсоров и меток
навигация по буферу данных
представление массива данных в табличном виде (шестнадцатеричный код)
диапазон установки порогов срабатывания по входам –1,8...+6,9 В с дискретностью 100 мВ
диапазон входного напряжения ±20 В
условия синхронизации: запуск по фронту, запуски по шаблону, запуск "Шаблон ИЛИ Фронт", "Шаблон И Фронт", запуск "Шаблон, ЗАТЕМ Фронт", "Фронт, ЗАТЕМ ШАБЛОН", запуск по длительности в различных комбинациях
Пользовательский интерфейс программы состоит из набора рабочих панелей (окон). Каждая панель содержит набор управляющих элементов (УЭ), позволяющих пользователю влиять на работу программы, и индикаторов, отображающих необходимую информацию. В отличие от УЭ, на индикаторы пользователь непосредственно влиять не может. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию.
Для управления программой пользователь может также использовать команды выпадающего меню главной панели.
Программное обеспечение AKTAKOM Logic Analyzer
НАЗНАЧЕНИЕ: Приложение предназначено для полнофункционального управления поддерживаемыми приборами, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
ВОЗМОЖНОСТИ:
Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра логического анализатора.
Программное обеспечение логического анализатора обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым или непрерывным (режим самописца) способом. Собранные цифрограммы отображаются на графике в виде 16-и битовых кривых и двух групповых диаграмм (состав групп задаётся пользователем), графики могут масштабироваться пользователем произвольно. Также собранные данные могут быть отображены в виде числовой таблицы.
Перед отображением к собранным данным может быть применена логическая фильтрация, позволяющая произвольным образом менять порядок каналов и проводить с ними различные логические операции.
Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.
Приложение позволяет записывать данные цифрограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.
Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.
Для получения общей статистической информации о собранных данных и операций поиска по шаблонам в приложение встроен модуль анализа.
Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.
ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм Приложение AKTAKOM Digital Waveform Editor предназначено для создания, редактирования и анализа 16-канальных логических сигналов (далее – цифрограмм). Программа разработана для использования совместно с программным обеспечением 16-канальных логических анализаторов (AKC-3166, ACK-4166…) и генераторов цифровых последовательностей (AHP-3516, AHP-3616) АКТАКОМ.
Aktakom AULServer Программное обеспечение AUL Сервер Программа AULServer предназначена для предоставления доступа к устройствам AUL (AKTAKOM USB Lab) через сеть Ethernet/Internet приложениям USB-лаборатории AKTAKOM, поддерживающим подключение к приборам через сокеты.
AULFConverter Конвертер файлов формата AKTAKOM USB Lab Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
