APS-7315_SDK Полный комплект средств разработки ПО

Полный комплект разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование. Комплект разработчика программного обеспечения содержит инструментальный драйвер для управляемых источников питания семейства AKTAKOM APS-731х и APS-761х.

Драйвер содержит все необходимые функции для работы с прибором и представляет собой динамическую библиотеку (DLL) Windows, сопровождаемую заголовочным файлом для языка Си, функциональным деревом LabWindows и полностью повторяющей его библиотекой инструментов для LabVIEW.

Полная верcия SDK содержит:

• динамическая библиотека (DLL) Windows, содержащая все функции, необходимые для работы с прибором;
• заголовочный файл библиотеки на языке Си;
• файл справки с описанием всех функций библиотеки;
• соответствующее библиотеке функциональное дерево и пример приложения для среды NI LabWindows/CVI;
• соответствующая библиотеке палитра функции и пример приложения для среды NI LabVIEW;
• пример графического приложения для среды Borland C++Builder (все необходимые исходные файлы проекта);
• пример консольного приложения для среды Microsoft Visual C++ (все необходимые исходные файлы проекта);

Функции библиотеки драйвера могут быть также вызваны из любой другой среды программирования обычным для DLL способом.

Данный комплект разработчика также может быть использован с совместимыми модулями управляемых источников питания, такими, как AKTAKOM APS-7313, APS-7315 и APS-7612.

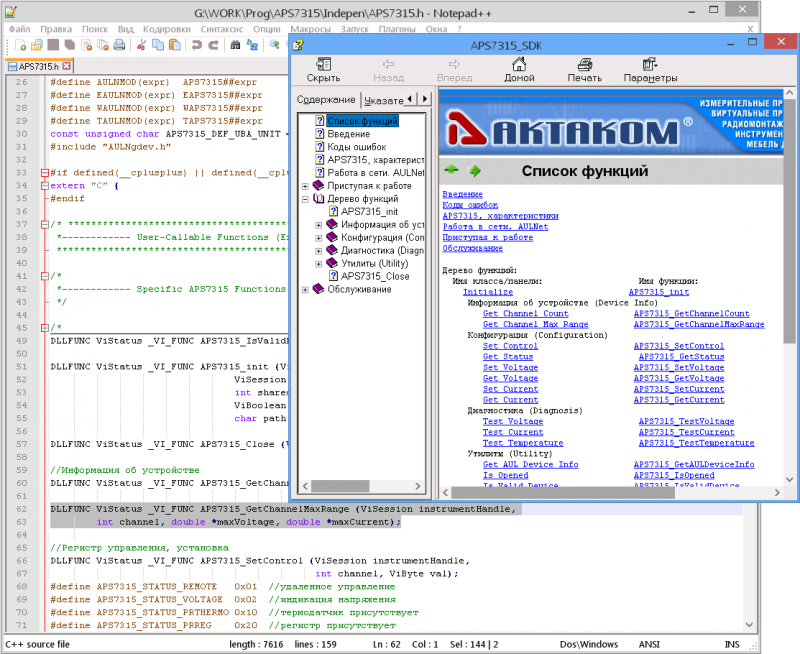

Подробное описание состава SDK

Дерево функций:

Дерево функций:
Имя класса/панели: Имя функции:

Initialize APS7315_init
Информация об устройстве (Device Info)

Get Channel Count APS7315_GetChannelCount
Get Channel Max Range APS7315_GetChannelMaxRange

Конфигурация (Configuration)

Set Control APS7315_SetControl
Get Status APS7315_GetStatus
Set Voltage APS7315_SetVoltage
Get Voltage APS7315_GetVoltage
Set Current APS7315_SetCurrent
Get Current APS7315_GetCurrent

Диагностика (Diagnosis)

Test Voltage APS7315_TestVoltage
Test Current APS7315_TestCurrent
Test Temperature APS7315_TestTemperature

Утилиты (Utility)

Get AUL Device Info APS7315_GetAULDeviceInfo
Is Opened APS7315_IsOpened
Is Valid Device APS7315_IsValidDevice
Reset APS7315_reset
Set ProcessSysEventFuncPtr APS7315_SetProcessSysEventFuncPtr

Информация о сокетах (Socket Info)

Socket List Count APS7315_SocketListCount
Socket List Clear APS7315_SocketListClear
Add Socket APS7315_AddSocket
Get Socket APS7315_GetSocket
Get Device Socket APS7315_GetDeviceSocket
Set Socket APS7315_SetSocket
Del Socket APS7315_DelSocket
Scan Socket APS7315_ScanSocket

Информация об ошибках (Error Info)

Get Error Message APS7315_GetErrorMessage
Set Error Message APS7315_SetErrorMessage
Error Message APS7315_error_message
Get Last Error APS7315_GetLastError
Clear Driver Error APS7315_ClearDrvError

Close APS7315_Close

Коды ошибок

Все функции данного драйвера возвращают код статуса, показывающий успешность выполнение требующихся действий. Общее правило для этих кодой ошибок следующее:

Код Значение
------------------------------------------------------------
0 Успешно
Положительные величины Предупреждения
Отрицательные величины Ошибки

Пользовательская программа может получить более подробную информацию об ошибках драйвера с помощью функций класса Информация об ошибках (Error Info)

Get Error Message
Set Error Message
Error Message
Get Last Error
Clear Driver Error

Ниже приведен полный список кодов ошибок и придепреждений драйвера и их стандартные описания:

Код Описание
---------------------------------------------------------------
(0), "Нет ошибки"
(-1), "Неизвестная ошибка"
(-2), "Неправильные параметры функции"
(-3), "Ошибка при обмене данными с прибором"
(-4), "Исчерпан лимит времени на операцию"
(-5), "Ошибка при открытии локального интерфейса"
(-6), "Ошибка при открытии сетевого интерфейса"
(-7), "Неправильный интерфейс"
(-8), "Ошибка при манипулировании с памятью ПК"
(-9), "Невозможно загрузить динамическую библиотеку"
(-10), "Функция не найдена"
(-11), "Прибор не открыт"
(-12), "Неправильный тип AUL-устройства"
(-13), "Процесс прерван пользователем"
(-14), "Файл не найден"
(-15), "Ошибка при открытии файла"
(-16), "Ошибка при закрытии файла"
(-17), "Ошибка при чтении файла"
(-18), "Ошибка при записи файла"
(-19), "Доступ запрещен"
(-20), "Ключ доступна не найден"
(-21), "Неправильный формат команды, запроса или ответа"
(-22), "Команда не поддерживается"
(-23), "Невозможно установить связь с сервером"
(-24), "Устройство блокировано другим пользователем"
(-25), "Сокет не определен"
(-26), "Сокет используется открытым устройством, операции с ним запрещены"

Предупреждения:
(1), "Неизвестное предупреждение"
(2), "Операция не завершена"
(3), "Данные отсутствуют"
(4), "Неправильная версия"
(5), "Автоматическое управление"
(6) "Повторное действие"

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.

Совместимые приборы

• APS-7313 Источник питания
• APS-7612 Источник питания

Совместимые операционные системы

• Windows 7 x32
• Windows 7 x64
• Windows 8 x32
• Windows 8 x64
