ААЕ-27xх_SDK Полный комплект средств разработки ПО

Назначение

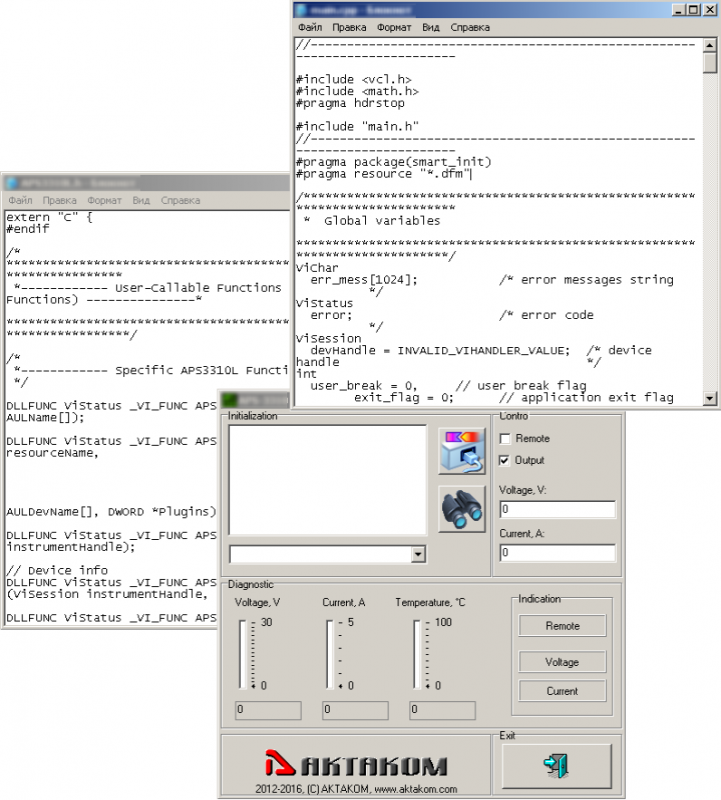

Полный комплект разработчика программного обеспечения содержит инструментальный драйвер для универсального контроллера LAN/USB ААЕ-2712/AAE-2722. Драйвер содержит все необходимые функции для работы с прибором и представляет собой динамическую библиотеку (DLL) Windows, сопровождаемую заголовочным файлом для языка Си, функциональным деревом LabWindows и полностью повторяющей его библиотекой инструментов для LabVIEW. Дополнительно (в отличие от базовой версии ААЕ-27xх_SDK_Base) прилагаются примеры программирования универсального контроллера LAN/USB ААЕ-2712/AAE-2722 с использованием описываемого драйвера в LabWindows и LabVIEW в различных режимах.

Функции библиотеки драйвера могут быть вызваны из любой другой среды программирования обычным для DLL способом. В качестве примера такого использования драйвера прилагаются проекты для Borland C++ Builder 6, NI LabWindows/CVI и MS Visual C++.

Основным достоинством полного пакета SDK является быстрая разработка приложений на основании представленных примеров программирования для различных сред программирования, позволяющих использовать предложенную типовую структуру приложения.

Состав комплекта

• динамическая библиотека (DLL) Windows, содержащая все функции, необходимые для работы с прибором;
• заголовочный файл библиотеки на языке Си;
• файл справки с описанием всех функций библиотеки;
• соответствующее библиотеке функциональное дерево и пример приложения для среды NI LabWindows/CVI;
• соответствующая библиотеке палитра функции и пример приложения для среды NI LabVIEW;
• пример графического приложения для среды Borland C++Builder (все необходимые исходные файлы проекта);
• пример графического приложения для Visual Basic;

Перечень функций:

Initialize AAE2722_init

Информация об устройстве (Device Info)

AAE2722_GetChannelCount

Конфигурация (Configuration)

AAE2722_SetOutputs
AAE2722_GetOutputs
AAE2722_GetInputs

Измерения (Measurements)

AAE2722_GetStateAndTemperature
AAE2722_ReadMeasure
AAE2722_GetADC

Утилиты (Utility)

AULNET_GetAULDeviceInfo
AULNET_IsOpened
AAE2722_IsValidDevice
AAE2722_reset
AULNET_SetProcessSysEventFuncPtr

Информация о сокетах (Socket Info)

AULNET_SocketListCount
AULNET_SocketListClear
AULNET_AddSocket
AULNET_GetSocket
AULNET_GetDeviceSocket
AULNET_SetSocket
AULNET_DelSocket
AULNET_ScanSocket

Информация об ошибках (Error Info)

AULNET_GetErrorMessage
AULNET_SetErrorMessage
AULNET_error_message
AULNET_GetLastError
Error AULNET_ClearDrvError

AAE2722_Close

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Совместимые приборы

• ААЕ-2722 Универсальный контроллер LAN/USB с двумя исполнительными каналами (реле)
• ААЕ-2712 Универсальный контроллер LAN/USB с двумя исполнительными каналами (реле)

Совместимые операционные системы

• Windows XP x32
• Windows XP x64
• Windows 7 x32
• Windows 7 x64
• Windows 8 x32
• Windows 8 x64
• Windows 8.1 x32
• Windows 8.1 x64
• Windows 10 x32
• Windows 10 x64
