Aktakom DSO-Reader Pro Программное обеспечение для осциллографов

Назначение

Программа AKTAKOM DSO-Reader Pro предназначена для профессионального использования данных измерения (осциллограмм) с широкими возможностями математической обработки результатов измерений и сохранения данных в файл для цифровых запоминающих осциллографов АКТАКОМ серий ADS-2ххх, АСК-2ххх, АОС-2ххх и осциллографов-мультиметров (в режиме осциллографа) Актаком АСК/ADS-2xx8 и ADS-2029.

Возможности

Полученные из прибора данные отображаются на графиках осциллограмм, спектрограмме, имеются возможности цифровой фильтрации сигнала, курсорных и автоматических измерений, записи и чтения данных в файлы.

Сохранение данных реализовано в формат AUL. Возможен экспорт во внешние приложения (Excel, MathLab и т.п.). Сохранение изображения реализовано в растровый (.bmp) и векторный (.wmf, .emf) форматы. Векторный формат можно масштабировать.

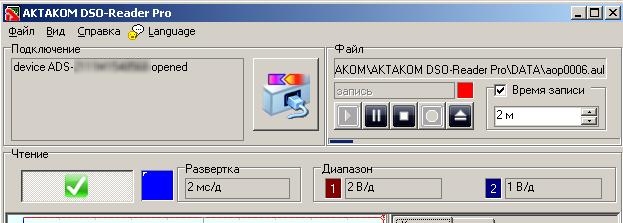

Реализовано автосохранение, с возможностью установки таймера записи.

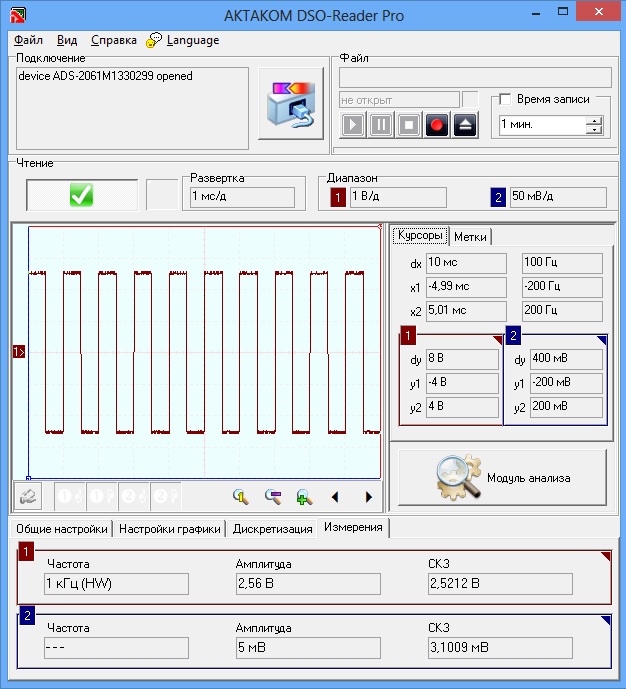

Пользовательский интерфейс программы состоит из набора рабочих панелей (окон). Каждая панель содержит набор управляющих элементов (УЭ), позволяющих пользователю влиять на работу программы, и индикаторов, отображающих необходимую информацию. В отличие от УЭ, на индикаторы пользователь непосредственно влиять не может. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию.

Доступны следующие настройки вида программы: цвета фона, сетки, осциллограмм, курсоров, метки запуска, сохранение/загрузка цветовой схемы в файл, настройка толщины осциллограмм.

Курсорные измерения: 2 крестовых курсора (время, амплитуда, частота), 10 пользовательских меток для измерений и навигации.

В AKTAKOM DSO-Reader Pro доступно БПФ, курсорные измерения БПФ, окна БПФ: Треугольное, Ханна, Хемминга, Блэкменa, Блэкменa-Харрисa, Гауссa, Конический косинус, Плоское, Экспоненциальное, Ланцоша.

В данной версии программы обеспечивается выбор анализируемого участка в нескольких вариантах:

• осциллограмма полностью;
• отображаемое в окне (часть осциллограммы);
• выделенный курсорами участок осциллограммы;
• выделенный пользовательскими метками участок осциллограммы.

Результаты (массив) быстрого преобразования Фурье могут экспортироваться в таблицу.

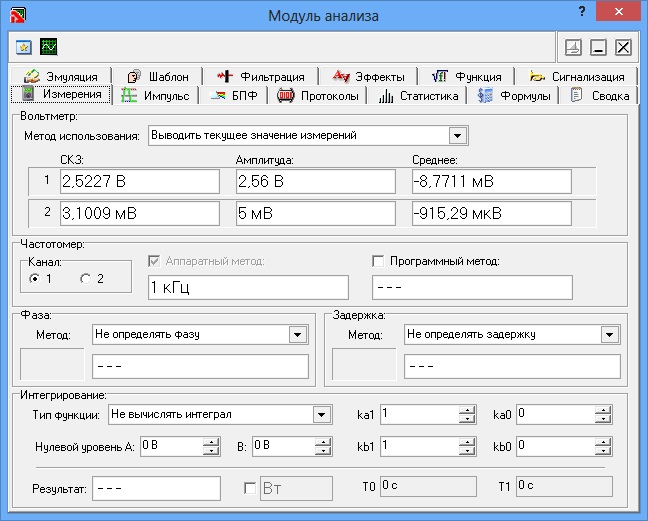

Автоматические измерения: частота (аппаратно и программно*), пиковая амплитуда (аппаратно и программно*).

*Программные измерения учитывают обработку сигнала.

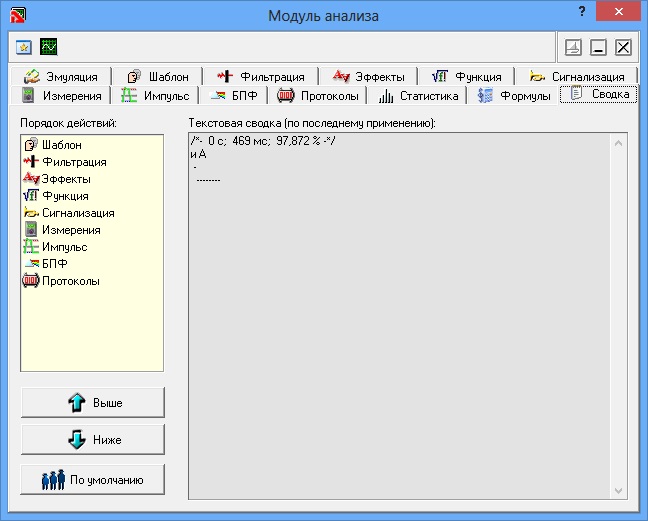

Обработка сигнала обеспечивает:

• Программное прореживание:
  • Выборка
  • Среднее
  • Медиана
  • Пиковые
• Интерполяция (сравнить разные виды интерполяции оцифрованного сигнала):
  • SinX/X
  • Сплайн Бесселя
  • Сплайн Акимы
  • Автоматическая
• Фильтрация:
  • Накопительная
  • Полиномиальная
  • Спектральная
• Геометрические эффекты:
  • Перевернуть
  • Обратить
  • Усилить
  • Растянуть
  • Добавить шум.

Отображение реализовано в режимах: точки, линии, сплайн.

Персистенция: простой режим, градация по яркости, градация по яркости с затуханием.

Математическая обработка:

• Сумма, разность, отношение, произведение каналов
• Среднее геометрическое каналов
• Производная выбранного канала
• Интеграл выбранного канала
• Интеграл произведения каналов
• Корреляция каналов
• Передаточная функция канала A к B.

Статистическая обработка: вычисление среднего, минимума, максимума, девиации, асимметрии, эксцесса, построение гистограммы распределения для любого измеряемого параметра.

Дополнительные возможности:

• Настраиваемая эмуляция сигналов
• Сравнение сигнала с шаблоном
• Аварийная сигнализация
• Спектральный синтез.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Совместимые приборы

• АСК-2067 Осциллограф
• ADS-2061M Осциллограф цифровой
• ADS-2061MV Осциллограф цифровой
• ADS-2031 Осциллограф цифровой
• ADS-2071MV Осциллограф цифровой
• ADS-2111M Осциллограф цифровой
• ADS-2111MV Осциллограф цифровой
• ADS-2121M Осциллограф цифровой
• ADS-2121MV Осциллограф цифровой
• ADS-2031V Осциллограф цифровой
• ADS-2221MV Осциллограф цифровой
• ADS-2322 Осциллограф цифровой
• ADS-2332 Осциллограф цифровой
• ADS-2221M Осциллограф цифровой
• АСК-2034 Осциллограф цифровой
• АСК-2068 Осциллограф-мультиметр цифровой двухканальный запоминающий
• ADS-2071M Осциллограф цифровой
• ADS-2067 Осциллограф цифровой
• АСК-2018 Осциллограф цифровой ручной
• АСК-2028 Осциллограф-мультиметр цифровой двухканальный запоминающий
• АСК-2108 Осциллограф цифровой ручной
• ADS-2029 Осциллограф цифровой ручной
• ADS-2208 Осциллограф цифровой ручной

Совместимые операционные системы

• Windows 7 x32
• Windows 7 x64
• Windows 8 x32
• Windows 8 x64
• Windows 8.1 x32
• Windows 8.1 x64
• Windows 10 x32 (до версии 1709)
• Windows 10 x64 (до версии 1709)

Часто задаваемые вопросы

Как перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора?

Как прочитать на ПК сигналы, сохраненные прибором в формате *.bin на USB-флешку?

Как перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора?
У программного обеспечения, совместимого с серией осциллографов ADS-2xxx, такого функционала нет. Возможность перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора есть у ПО DSO-Soft6000, совместимого с серией осциллографов ADS-6xxx Наверх

Как прочитать на ПК сигналы, сохраненные прибором в формате *.bin на USB-флешку?

Для чтения данных, записанных осциллографом на внешний USB-носитель в формате *.bin, можно воспользоваться программным обеспечением AKTAKOM DSO-Reader Pro. В данном ПО реализована возможность чтения *.bin файлов. В стандартном окне выбора файлов для чтения, необходимо в списке типов файлов выбрать «Битовые файлы осциллографа (*.bin)» как представлено на иллюстрации ниже: Нажать кнопку «Открыть» и ПО AKTAKOM DSO-Reader Pro отобразит сохраненный сигна: Наверх
