AMM-3320-SW Программное обеспечение

Программное обеспечение АКТАКОМ АММ-3320-SW предназначено для считывания и обработки измерений измерителя RLC АММ-3320 при подключении прибора к компьютеру по интерфейсу USB.

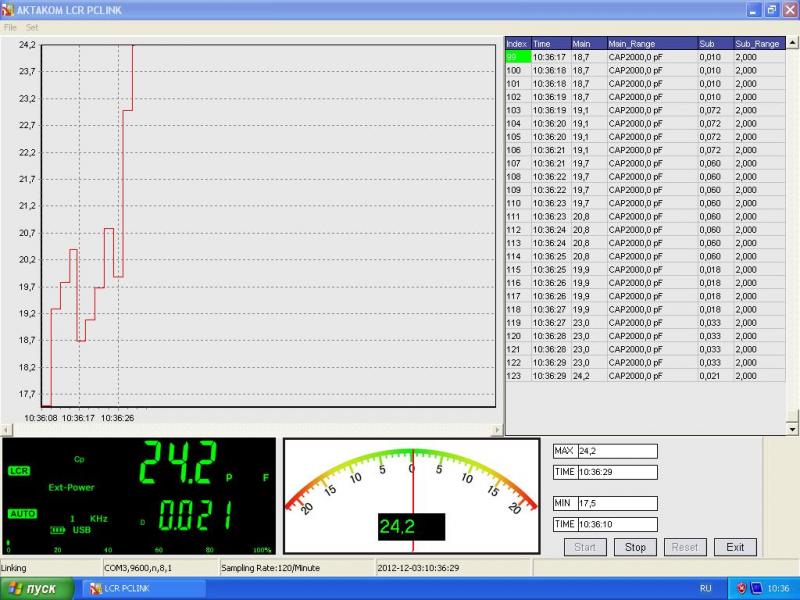

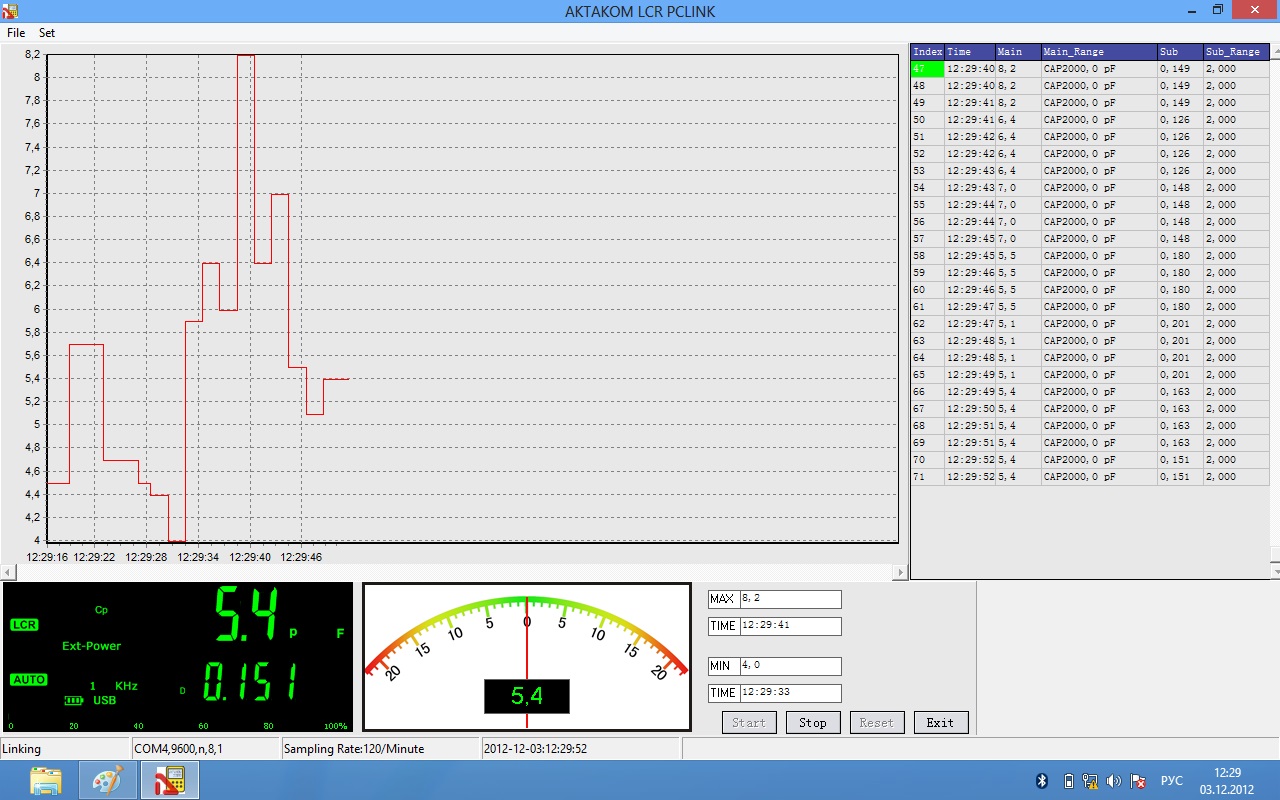

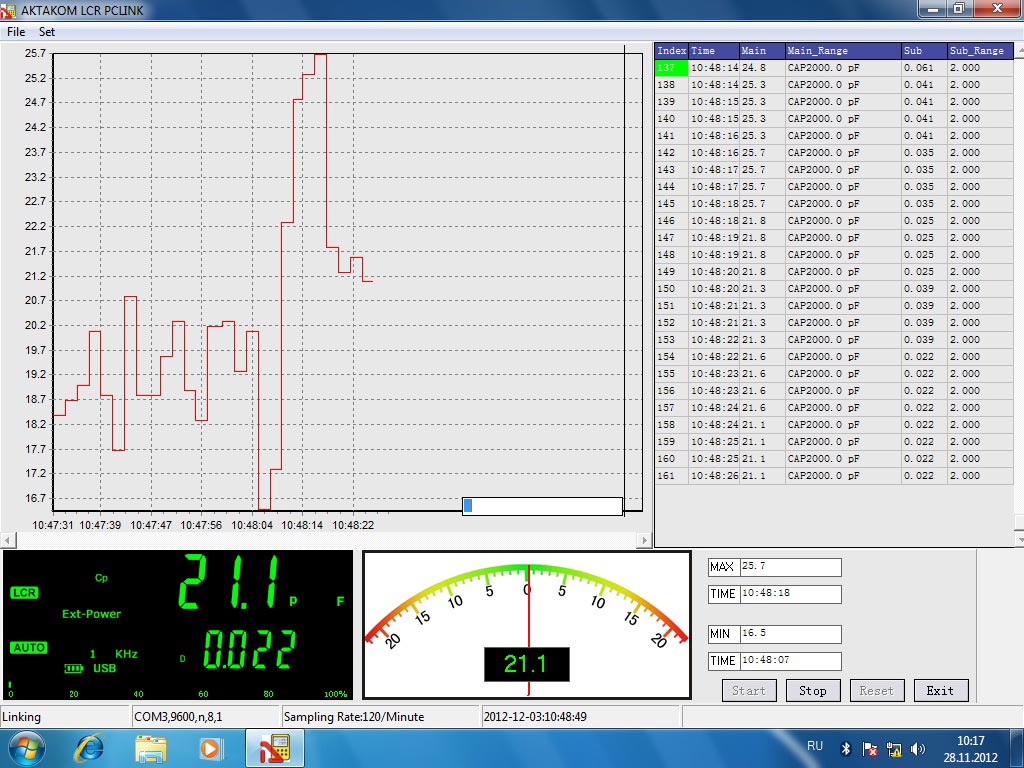

Программное обеспечение включает в себя графическую шкалу, виртуальный дисплей, окно построения графика, окно статистики и поле отображения минимальных и максимальный показаний.

Установка

ВАЖНО! Перед подключением LCR-метра к ПК необходимо установить программное обеспечение АММ-3320-SW, так как в процессе инсталляции на ПК будет установлен специализированный USB-драйвер. В противном случае при подключении прибора в среде windows появится неизвестное устройство.

1) Запустите исполняемый файл инсталлятора (AMM-3320_Setup.exe).

2) Следуйте инструкциям программы установки АММ-3320-SW.

3) По окончании установки программного обеспечения автоматически запустится установка драйвера для прибора, если в процессе инсталляции была выбрана опция «Запустить установку драйвера?». Если опция не была выбрана, то установку драйвера можно осуществить запуском установочного файла из открываемой по окончании процесса установки АММ-3320-SW папки с ярлыками для запуска программ.

По окончании процесса установки обязательно перезагрузите компьютер, иначе программа, возможно, не сможет установить связь с прибором.

Для перевода измерителя RLC АММ-3320 в режим связи с ПК необходимо нажать на приборе клавишу PCLINK. На дисплее прибора отобразится индикатор «USB» — это означает, что активирован режим передачи данных на ПК.

Возможности программного обеспечения АММ-3320-SW

• Полноценное отображение информации с дисплея прибора на виртуальном дисплее программы.
• Отображение текущих показаний измерений на графической шкале программного обеспечения в реальном времени. Границы измерений от –20 до +20 единиц.
• Повременное протоколирование измерений в таблицу программы, с возможностью дальнейшего экспорта таблицы в MS Excel.
• Построение графика измерений в возможностью дальнейшего экспорта в формат графического отображения.
• Печать результатов измерений.

Пределы измерений

• Частота опроса: 120 опросов в минуту.
• Максимальное количество точек на графике: 200.

Управление программой АММ-3320-SW

Интерфейс программного обеспечения содержит следующие управляющие элементы: главное меню (File, Set), кнопка «Start», кнопка «Stop», кнопка «Reset», кнопка «Exit».

С помощью меню File можно решить следующие задачи:

• Открыть ранее сохранённый файл формата *.txt с результатами измерений (недоступно в режиме непосредственного чтения данных из прибора).
• Сохранить файл в формат *.txt с результатами измерений (недоступно в режиме непосредственного чтения данных из прибора).
• Экспортировать график в графический формат (*.jpeg).
• Экспортировать таблицу с результатами измерений в формат MS Excel (*.xls).
• Выйти из программы.

С помощью меню Set можно производить настройки доступных функций программного обеспечения.

Порядок работы с АММ-3320-SW

Чтобы начать считывать показания прибора воспользуйтесь кнопкой «Start». Показания начнут поступать с прибора в программу спустя приблизительно 5 секунд.

При необходимости остановить считывание с целью сохранить или обработать показания воспользуйтесь кнопкой «Stop».

Кнопка «Reset» позволяет отчистить все компоненты программного обеспечения от ранее считанных показаний.

При нажатии на кнопку «Exit» происходит выход из программы.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Совместимые приборы

• АММ-3320 Измеритель RLC

Совместимые операционные системы

• Windows XP x32
