AM-3026-SW Программное обеспечение

Программное обеспечение АМ-3026-SW существенно расширяет возможности применения измерителя RLC АМ-3026, позволяя не только производить уделённую настройку прибора и наблюдать за результатами измерений, но и осуществлять сортировку, свипирование и пользовательскую калибровку.

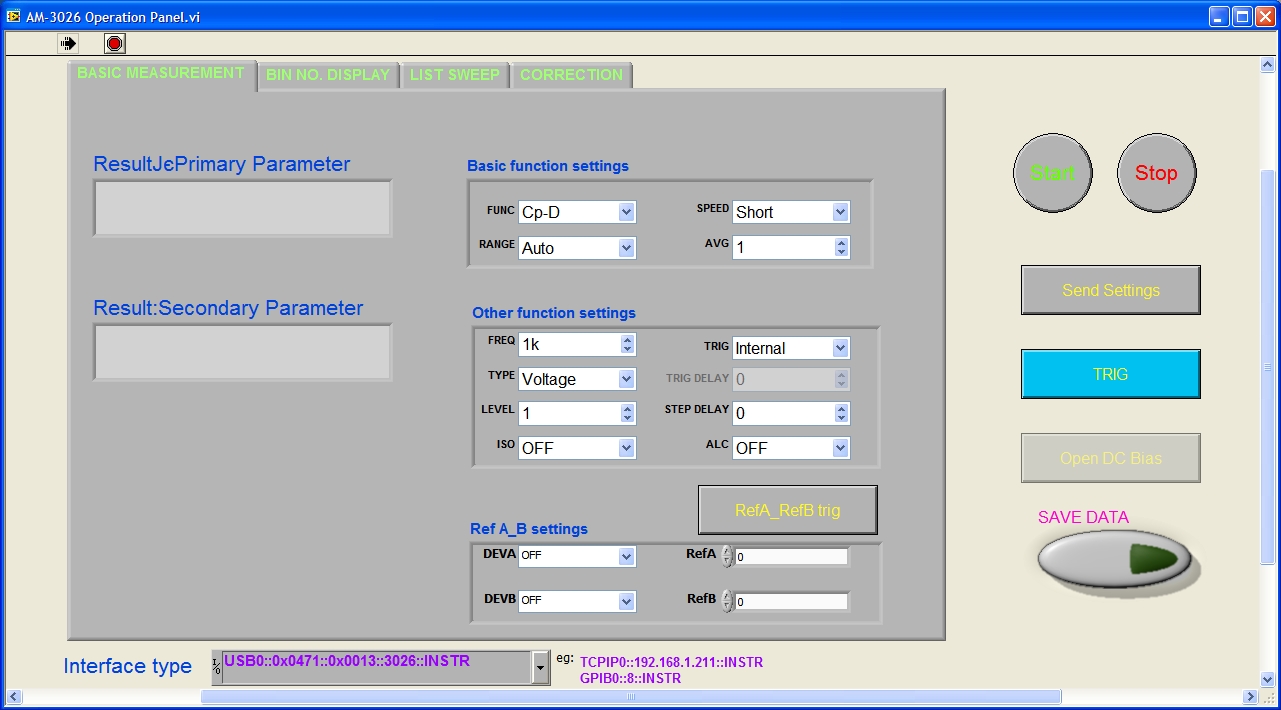

Основное окно программы Basic Measurement (Основные измерения)

Данная вкладка имеет поля управления основными настройками измерений:

• Измерительная функция (пара параметров)
• Диапазон измерения
• Скорость измерений
• Усреднение

а так же дополнительными параметрами:

• Тестовая частота
• Уровень тестового сигнала
• Функция изолирования сигнала смещения
• Режим запуска
• Задержка

• Автоматический контроль уровня тестового сигнала

Кроме этого имеется возможность активации и настройки отклонений первичного и вторичного параметра.

В левой верхней части главного окна программы расположены области отображения результатов измерения первичного и вторичного параметров.

В нижней части окна расположено меню настройки подключения к ПК: выбор интерфейса / номера порта. В правой части окна имеются кнопки запуска и остановки измерений; отправки установленных параметров на прибор, активации источника смещения и сохранения данных. Данные области рабочего окна отображаются при открытии любой из вкладок.

В меню окна сохранения файла доступны

• настройки вывода данных на печать,
• настройки регистратора,
• сетевые параметры доступа к прибору,
• настройки парольного доступа.

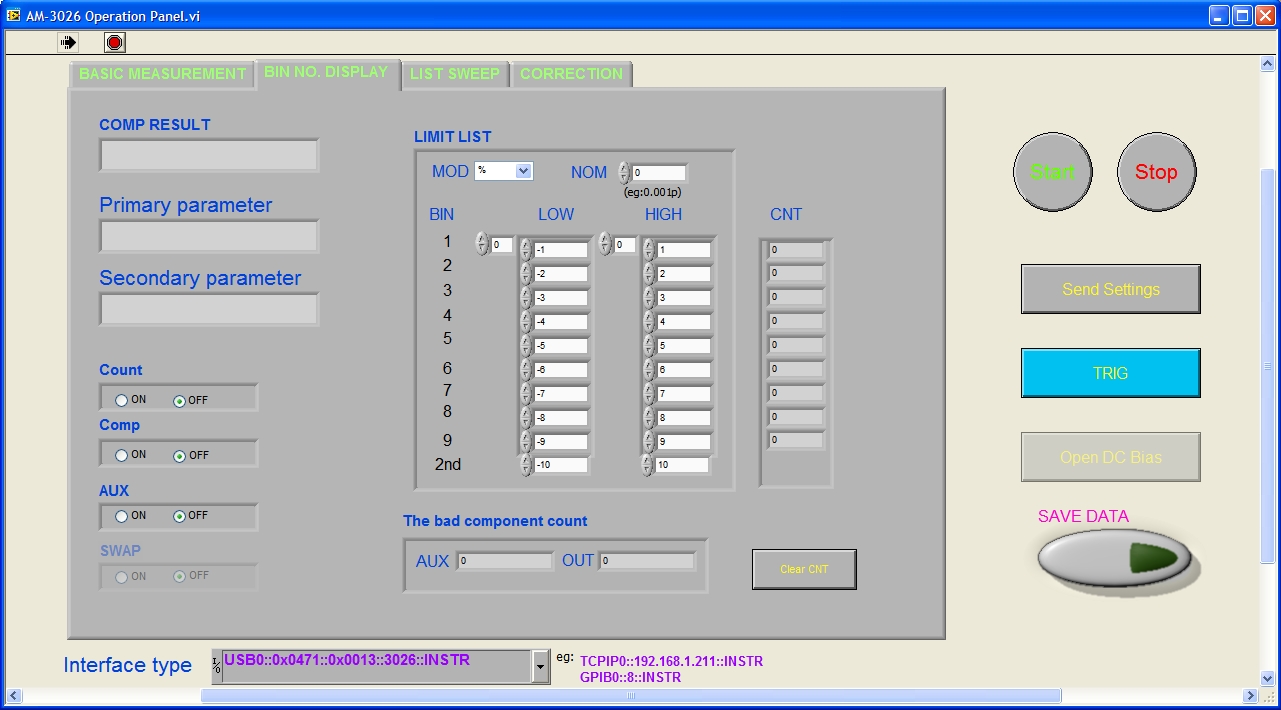

Вкладка BIN No. DISPLAY (Настройка компаратора)

В данной вкладке представлены расширенные настройки работы встроенного в прибор компаратора:

• Включение/отключение компаратора (Compare)

• Активация счётчика (Count)
• Режим дополнительной ячейки (AUX)
• Режим свипирования (Swap PARA)
• Режим сортировки (по абсолютному или относительному значению)

В этом же окне имеется область отображения текущего результата сортировки, измеренных значений, а так же таблицы ячеек сортировки со счётчиками.

Таблица свипирования (LIST SWEEP)

Вкладка представляет возможность использовать режим свипирования. Здесь можно выбрать режим свипирования (пошаговый или циклический); параметр свипирования и настроить параметры каждой точки перебора.

В правой части данной вкладки отображаются результаты измерения первичного и вторичного параметров для каждого шага свипирования.

Пользовательская калибровка (User-Calibration)

• активация режимов калибровки (Open/Close/Load)
• задание пользовательских частот калибровки и соответствующих поправочных коэффициентов
• запуск открытой/короткозамкнутой или калибровки под нагрузкой на каждой из частот

Кроме того можно указать длину тестовых выводов (0/1/2/4 м) и пару измеряемых параметров.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.

Совместимые приборы

• АМ-3026 Измеритель RLC

Совместимые операционные системы

• Windows XP x32
