Aktakom Measuring CompleX Программное обеспечение измерительного комплекса

НАЗНАЧЕНИЕ

Программное обеспечение AKTAKOM Measuring compleX предназначено для автоматического измерения комплекса характеристик различных радиоэлектронных устройств. Программа позволяет снимать амплитудные, амплитудно-частотные, фазо-частотные и переходные характеристики тестируемого устройства. Для формирования входных тестовых сигналов используется модуль генератора семейства АHP-3121, для измерения выходных сигналов - модуль осциллографа семейств АСК-3106 или АСК-3102. В том числе и в первую очередь программа рассчитана на работу с комбинированным прибором АСК-4106, который содержит в своём составе оба необходимых модуля.

СОВМЕСТИМОЕ ОБОРУДОВАНИЕ

Комбинированные приборы ACK-4106, АМХ-4142, АМХ-4172, АМХ-4182, АСК-4114, АСК-4174 или комплект из двух отдельных приборов: цифрового запоминающего осциллографа АСК-3002, АСК-3102, ACK-3106, АСК-3106L, АСК-3172, АОС-3182 и генератора сигналов произвольной формы AHP-3121, АНР-3122, АОЕ-3142, АОЕ-3172, АОЕ-3182. Поддерживаются интерфейсы USB и LAN.

ВОЗМОЖНОСТИ

Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру, инициализацию и тестирование выбранных приборов.

ИНТЕРФЕЙС

Программное обеспечение AKTAKOM Measuring CompleX имеет понятный и удобный интерфейс, который может настраиваться пользователем. Например, пользователь может выбрать внешний вид и цветовое оформление панелей прибора, цветовую схему для осциллограмм, язык панелей (русский или английский), включить и записать свой вариант звукового сопровождения событий и др.

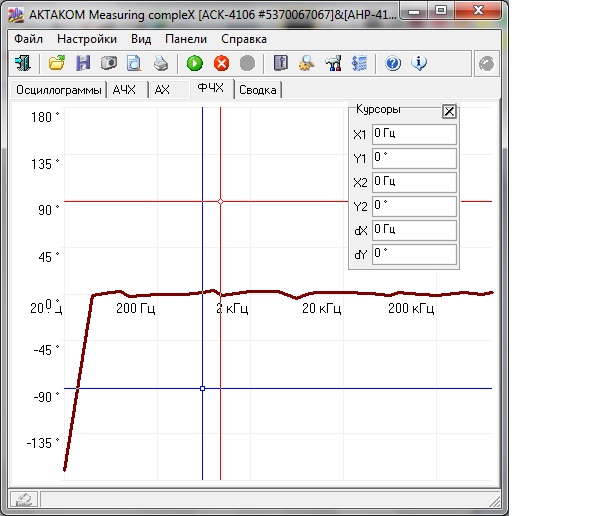

Совмещая под единым управлением компьютерной программы источник испытательных сигналов и прибор для их измерения, приложение позволяет в автоматическом режиме измерять амплитудно-частотные, амплитудные, фазо-частотные и переходные характеристики испытываемого устройства.

Форма испытательных сигналов и точки траектории измерений (в координатах амплитуда-частота) задаются пользователем. Формирование испытательного сигнала происходит как при помощи стандартных функций, так и путем "рисования" мышкой необходимой формы сигнала на графике. Сформированный сигнал можно отредактировать и сохранить. Для задания параметров тестового сигнала на определенном шаге измерений необходимо отредактировать точки измерения, по которым и будет проводиться регистрация входных сигналов.

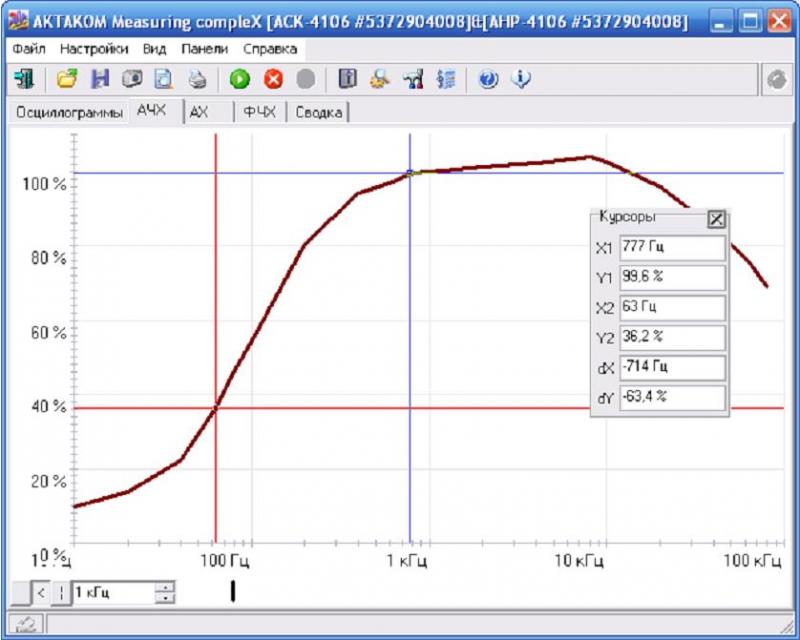

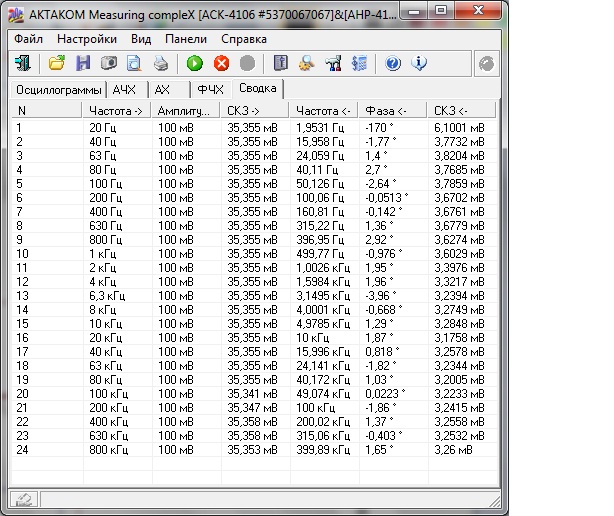

Измерения отображаются на графике осциллограмм, который показывает форму измеряемых сигналов, и выводятся на графики характеристик. Дополнительно все результаты измерений выводятся в виде сводной таблицы. Для анализа осциллограмм измерений предусмотрен модуль вычисления спектра и импульсных параметров сигнала.

Спектральный анализ (быстрое преобразование Фурье)

Программа позволяет провести спектральный анализ измеренных сигналов. Для этого используются алгоритмы прямого и обратного быстрого преобразования Фурье.

Дополнительно существует возможность наложения на исследуемый участок сигнала оконной (весовой) функции. При этом величина сигнала для каждой из N исследуемых выборок умножается на соответствующий весовой коэффициент . Режим анализатора спектра позволяет использовать следующие функции:

• прямоугольное окно
• треугольное окно
• окно Ханна
• окно Хемминга
• окно Блэкмена
• окно Блэкмена-Харриса
• окно Гаусса
• окно Конический косинус
• плоское окно
• экспоненциальное окно

Определение импульсных параметров
При определении импульсных параметров сигналов программа будет пытаться обнаружить в собранных осциллографом данных импульсный сигнал. В случае обнаружения ПО импульсных сигналов новые результаты вычислений будут выведены в соответствующие числовые поля панели. Ниже приведены определяемые параметры сигналов:

• амплитуда
• размах
• положительный выброс (Определяется для каждого найденного периода и усредняется)
• отрицательный выброс (Определяется для каждого найденного периода и усредняется)
• медиана (Уровень, соответствующий половине разницы между основными верхним и нижним уровнями)
• среднее (Уровень среднего арифметического значения по всем найденным на указанном участке периодам)
• стандартная девиация (Корень из среднего квадратического отклонения от среднего значения по всем найденным на указанном участке периодам)
• среднее квадратическое значение (СКЗ). (Среднее квадратическое значение по всем найденным на указанном участке периодам)
• период (Время между соседними нечетными (например, первым и третьим, третьим и пятым и т. д.) переходами сигнала через уровень медианы. Определяется для каждого найденного периода и усредняется)
• частота (Определяется, как величина, обратная периоду)
• длительность импульса (Время от начала импульса (переход сигнала через уровень медианы на восходящем фронте) до его конца (переход сигнала через уровень медианы на нисходящем фронте). Определяется для каждого найденного периода и усредняется)
• относительная длительность импульса (Отношение длины импульса к его периоду)
• время нарастания (спада). Время положительного (отрицательного) перехода. Время перехода определяется по уровням 10% и 90% амплитуды. Определяется для каждого найденного периода и усредняется.

ЗАПИСЬ И ЧТЕНИЕ ФАЙЛОВ ДАННЫХ

Программное обеспечение может сохранять и затем загружать как данные результатов измерений, так и данные, определяющие условия измерений. Команды записи данных в файл, вызываемые пользователем из разных рабочих панелей программы, создают файлы разных форматов данных, хотя при этом используется одинаковый формат самих файлов (формат CSV, см. ниже).
Программа работает со следующими типами файлов данных:

• файлы данных результатов измерений
• файлы траекторий измерений
• файлы шаблонов форм сигнала
• файлы функций
• в качестве шаблонов форм сигнала могут быть также загружены файлы данных осциллографа АСК-3106 или АСК-4106

Для этих файлов используется универсальный текстовый формат CSV (Comma Separated Values), который может быть в дальнейшем открыт как самой программой прибора, так и любым текстовым редактором или процессором электронных таблиц.

ВЫВОД НА ПЕЧАТЬ И ИЗМЕНЕНИЕ ЦВЕТОВОЙ СХЕМЫ

Графики результатов измерений могут быть выведены на печать в цветном или чёрно-белом режимах.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий графика или загрузить эти настройки из ранее сохранённых файлов конфигурации. Все другие настройки программы также могут быть записаны в файл конфигурации и затем загружены.

МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К КОМПЬЮТЕРУ

Компьютер, использующийся для работы прибора, должен отвечать следующим минимальным требованиям:

• порт USB;
• установленная операционная система Windows 2000, Windows XP, Windows Vista и Windows 7;
• видеосистема VGA (разрешение 640*480, 256 цветов), рекомендуется разрешение 800*600 или более, 24-битный цвет;
• для использования звуковых сообщений программы необходимы звуковая плата и аудиосистема.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.

Совместимые приборы

• АСК-4106 Прибор комбинированный
• АСК-4114 Прибор комбинированный
• АСК-4174 Прибор комбинированный
• АСК-4106-L Прибор комбинированный

Совместимые операционные системы

• Windows XP x32
• Windows 7 x32
• Windows 8 x32
• Windows XP x64
• Windows 8 x64
• Windows 7 x64
