Aktakom DSO-Soft Программное обеспечение для осциллографов

Торговая марка:

Совместимо с Windows^®

Актаком DSO-Soft предназначено для подключения осциллографов Актаком серий ADS-2xxx, АСК-2xxx, АОС-2ххх , а также осциллографов-мультиметров (в режиме осциллографа) Актаком АСК/ADS-2xx8 и ADS-2029 к персональному компьютеру.

Розничная цена: 8 712,00 руб.

НДС включён в цену

В корзину Быстрый заказ
(без регистрации)

Загрузить

Для загрузки программного обеспечения АКТАКОМ, а также за технической поддержкой программного обеспечения АКТАКОМ обращайтесь на сайт www.aktakom.ru.

Характеристики
Вопросы и ответы

Назначение

Программное обеспечение Актаком DSO-Soft предназначено для анализа сигналов полученных от осциллографа, их сохранения и печати.
Актаком DSO-Soft предназначено для подключения осциллографов Актаком серий ADS-2xxx, АСК-2xxx, АОС-2ххх , а также осциллографов-мультиметров (в режиме осциллографа) Актаком АСК/ADS-2xx8 и ADS-2029 к персональному компьютеру.

Возможности

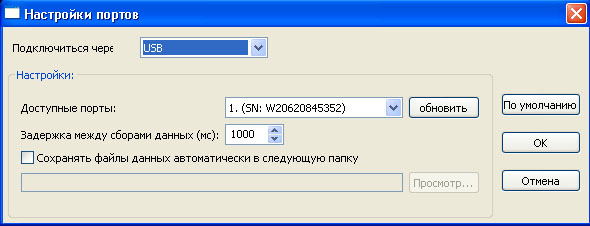

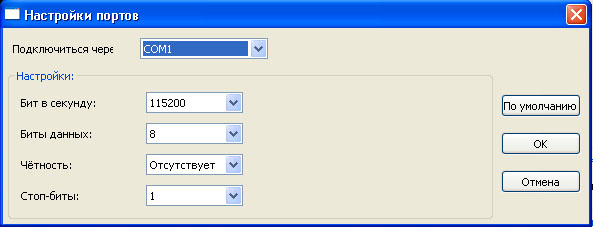

Подключение вышеуказанных приборов к ПК может производиться по двум интерфейсам:

USB интерфейс

RS-232 интерфейс

Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух форматах: графическом Bitmap *.bmp или векторном формате *.bin. Только векторный формат *.bin может быть в дальнейшем загружен и обработан в данном программном обеспечении. Формат *.bmp можно просмотреть через другое программное обеспечение, поддерживающее данный тип файла, например, графический редактор.

Актаком DSO-Soft позволяет также получать данные:

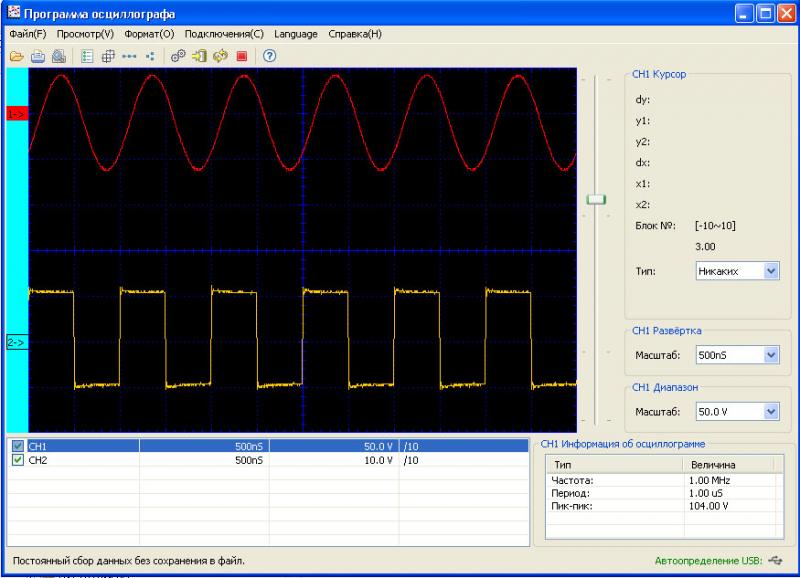

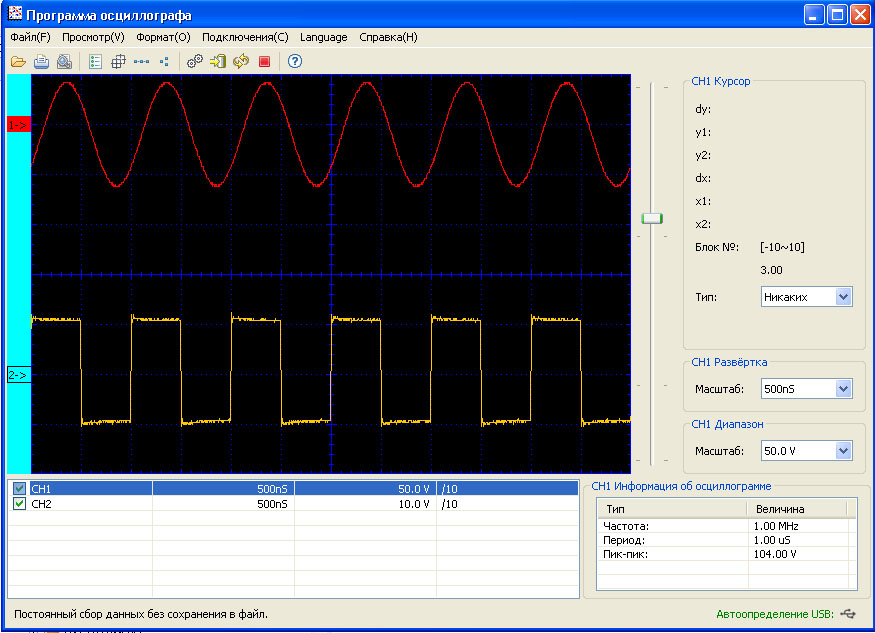

в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной. Пользователь может изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.

режиме X-Y (фигуры Лиссажу) Режим XY отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных.

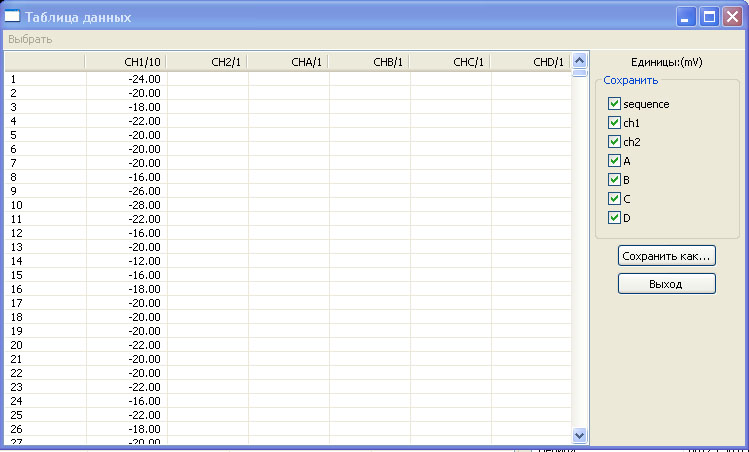

в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls

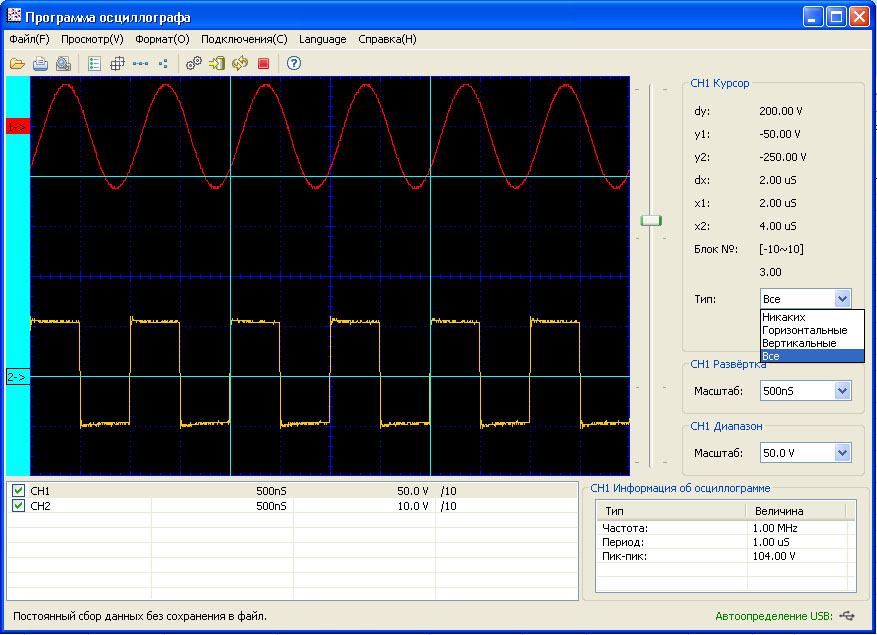

В области «Курсор» можно выбрать 4 различных типа представления курсоров:

«Никаких». Линии курсоров не отображаются в окне осциллограмм
«Горизонтальные». В окне осциллограмм отображаются две горизонтальные линии курсоров для измерения параметров сигнала по напряжению.
«Вертикальные». В окне осциллограмм отображаются две вертикальные линии курсоров для измерения параметров сигнала во временной области.
«Все». Отображаются и горизонтальные и вертикальные курсоры. Действия аналогичны пунктам «Горизонтальные» и «Вертикальные».

Дополнительно, пользователь может изменить и эргономические характеристики отображения информации: цвет сетки, цвет фона, цвет осциллограммы, включить/выключить сетку, отображать сигнал в виде точек или в векторном виде.
Кроме того, пользователь может передвигать осциллограмму по вертикали или горизонтали

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.

Совместимые приборы

Совместимые операционные системы

Часто задаваемые вопросы

Как перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора?

Как перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора?
У программного обеспечения, совместимого с серией осциллографов ADS-2xxx, такого функционала нет. Возможность перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора есть у ПО DSO-Soft6000, совместимого с серией осциллографов ADS-6xxx Наверх
