AMSO Aktakom Mixed Signals Oscilloscope Программное обеспечение

AMSO Aktakom Mixed Signals Oscilloscope Программное обеспечение

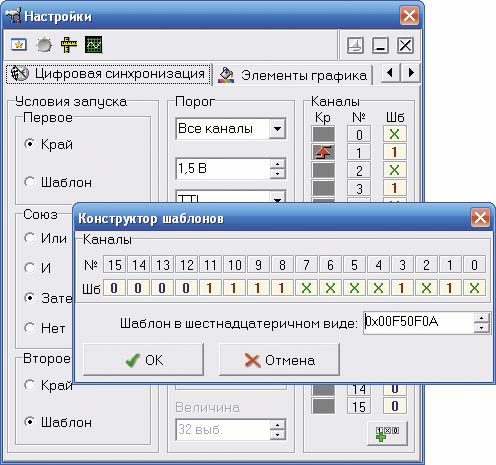

AMSO Aktakom Mixed Signals Oscilloscope Программное обеспечение - Цифровая синхронизация и конструктор логических шаблонов
Торговая марка: АКТАКОМ
Совместимо с Windows®

Приложение Aktakom Mixed Signals предназначено для одновременного управления модулем осциллографа и модулем логического анализатора в комбинированных приборах АКТАКОМ, синхронного сбора данных измерений с обоих модулей (с двух аналоговых и шестнадцати цифровых каналов), их обработки, отображения и сохранения на компьютере.

Розничная цена: 28 560,00 руб.

НДС включён в цену

В корзину Быстрый заказ
(без регистрации)



Загрузить

Для загрузки программного обеспечения АКТАКОМ, а также за технической поддержкой программного обеспечения АКТАКОМ обращайтесь на сайт www.aktakom.ru.

Назначение.

Приложение Aktakom Mixed Signals Oscilloscope предназначено для одновременного управления модулем осциллографа и модулем логического анализатора в комбинированных приборах АКТАКОМ, синхронного сбора данных измерений с обоих модулей (с двух аналоговых и шестнадцати цифровых каналов), их обработки, отображения и сохранения на компьютере. Поддерживаeтся интерфейс USB.


Возможности.

Приложение Aktakom Mixed Signals Oscilloscope обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру; инициализацию и тестирование выбранных приборов.

Управляя одновременно модулями осциллографа и логического анализатора, приложение Aktakom Mixed Signals Oscilloscope позволяет синхронный сбор данных с двух аналоговых и шестнадцати цифровых каналов, используя как источник синхронизации любой из аналоговых или цифровых каналов. Поддерживаются все возможности цифровой синхронизации логического анализатора. Принимаемые сигналы могут подвергаться программной фильтрации (для аналоговых каналов доступны накопительный и полиномиальный фильтры, для цифровых – битовые перестановки и маски «И», «ИЛИ», «Исключающее ИЛИ»).

Интерфейс.

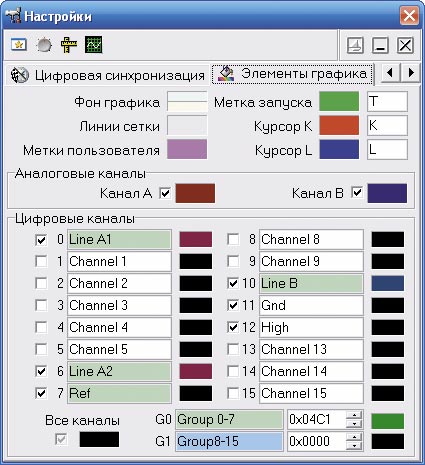

Программное обеспечение AKTAKOM Mixed Signal Oscilloscope имеет понятный и удобный интерфейс, который может настраиваться пользователем. Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем, выбрать язык интерфейса (русский или английский), записать свой вариант звукового сопровождения событий и др.

Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. К услугам пользователя — всплывающие подсказки, «прилипающие» панели (прилипшие панели располагаются вплотную друг к другу и перемещаются совместно, как одно окно).

Каждый режим работы осциллографа выполнен в виде отдельного окна, которые пользователь может располагать в удобном для себя участке экрана монитора.

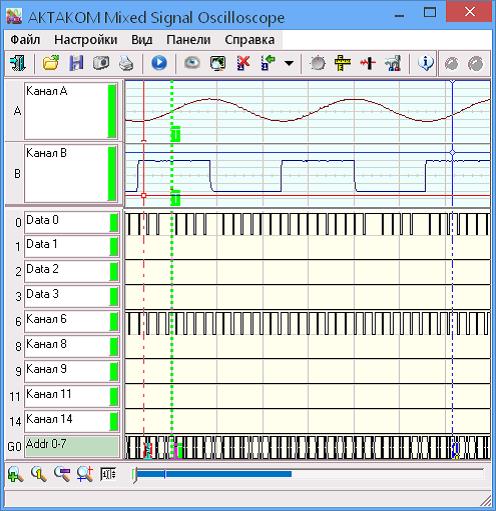

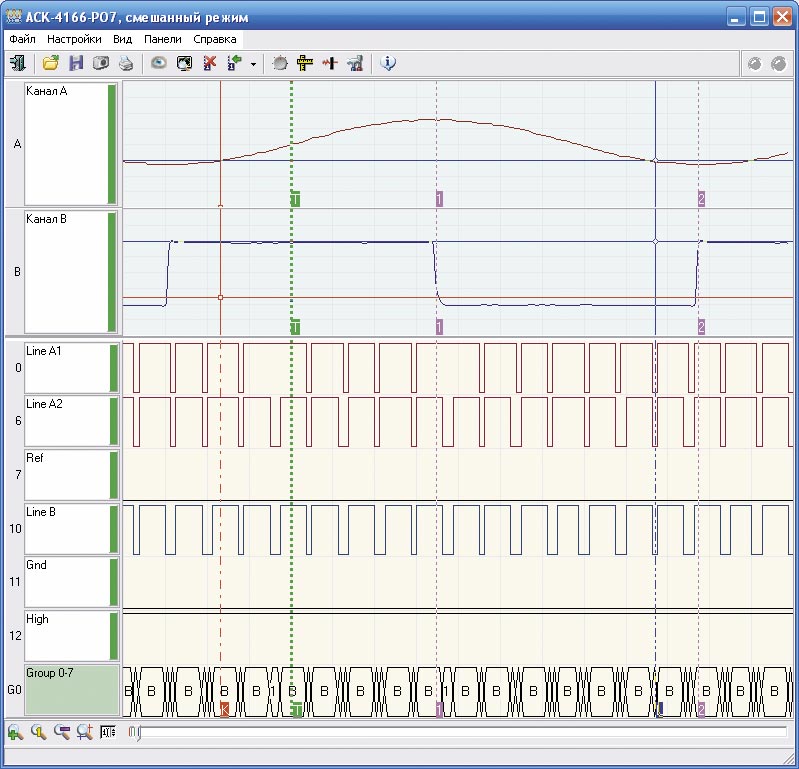

Главная панель


Является главным средством отображения результатов измерений. Содержит изображения измеренных сигналов, дополнительных кривых, меток, курсоров и т.д.
Запоминающий осциллограф оснащен аппаратным буфером на 128К выборок по каждому каналу. Но график длиной более чем в 130000 точек изображенный даже на полном экране монитора с разрешением по горизонтали в 800 точек, будет весьма приблизительным. Поэтому на основной график выводится только небольшая часть записанного сигнала (в зависимости от установленного коэффициента растяжки - 100, 200, 500 или 1000 точек). Для того, чтобы оператор мог просматривать весь собранный сигнал и выбрать нужную часть для подробного отображения, служит ползунок прокрутки внизу графика

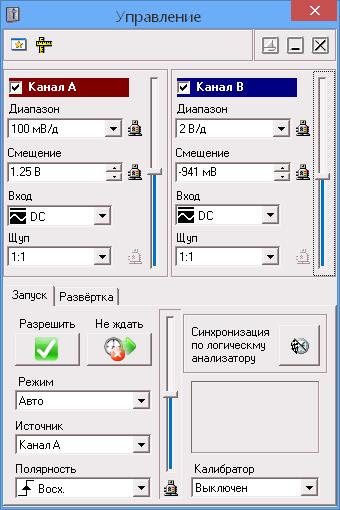

Панель управления

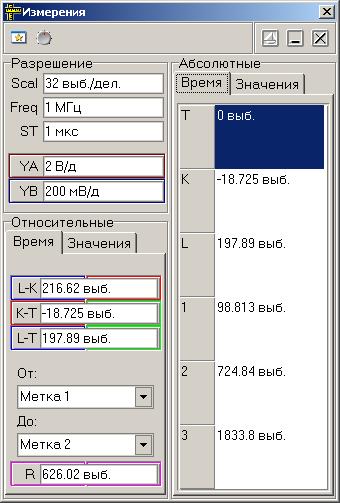

Панель измерений


Служит для просмотра результатов курсорных и меточных измерений.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.

Совместимые приборы

Совместимые операционные системы

  • Windows 7 x64
  • Windows 8 x32
  • Windows 8 x64
  • Windows 8.1 x32
  • Windows 8.1 x64
  • Windows 7 x32

Программное обеспечение АКТАКОМ относится к объектам авторских прав и охраняется в соответствии с ГК РФ ст. 1259.

Торговый знак АКТАКОМ зарегистрирован Федеральной службой по интеллектуальной собственности РФ и охраняется в соответствии с действующим законодательством (ГК РФ ст. 1484).

Windows, эмблема Windows являются охраняемыми товарными знаками корпорации Майкрософт (Microsoft Corporation).
