AHP-3126-SW Программное обеспечение

Программное обеспечение AHP-3126-SW обеспечивает простое, интуитивно понятное управление генератором телевизионных испытательных сигналов АКТАКОМ АНР-3126.

Установка программного обеспечения

Запустите программу "setup.exe" и следуйте далее инструкциям программы инсталляции. По окончании процесса установки будет создана программная группа с ярлыками для программы генератора испытательных телевизионных сигналов и для его справочной системы. Вы можете запустить их с помощью меню "Пуск". Перед использованием прибора Вам необходимо установить драйвера для интерфейса USB. Необходимые для этого файлы будут при установке программы помещены в рабочую папку программы в подпапку Driver.

1. Войдите в систему MS Windows в качестве Администратора или в любом другом, имеющем права администратора.
2. Подключите прибор к компьютеру через USB кабель.
3. Подождите, пока Windows обнаружит новое устройство
4. В диалоге “Установка оборудования” нажмите кнопку “Далее”.
5. Выберите “Произвести поиск наиболее свежего драйвера для устройства (рекомендуется)” и вновь нажмите “Далее”
6. Отметьте пункт “Указанный ниже источник”, укажите путь к инсталляционному файлу драйвера AUNusb.inf и дважды нажмите “Далее”
7. Дождитесь, пока Windows закончит установку драйвера и нажмите кнопку “Готово”.

Проверка готовности прибора

Если правильно установлены аппаратая и программная части системы, при запуске программа прибора сама обнаружит работающий прибор. В противном случае, программа выдаст предупреждающее сообщение о невозможности обнаружить устройство. Это может быть вызвано тем, что Вы забыли подключить прибор к источнику питания (при включении питания должен загореться зеленый светодиод на лицевой панели прибора), к порту USB компьютера или не установили необходимые драйвера. Вы можете в любой момент проверить качество связи с прибором с помощью панели настроек программы.

Использование элементов управления пользовательского интерфейса

Пользовательский интерфейс программы состоит из набора рабочих панелей (окон). Каждая панель содержит набор управляющих элементов (УЭ), позволяющих пользователю влиять на работу программы, и индикаторов, отображающих необходимую информацию. В отличие от УЭ, на индикаторы пользователь непосредственно влиять не может. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию.

Для управления программой пользователь может также использовать команды выпадающего меню главной панели и редактора формы сигнала.

Использование стандартных испытательных сигналов

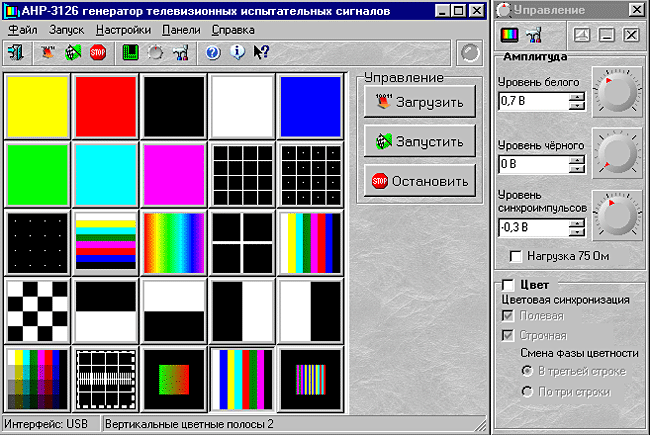

В главном окне программы расположены кнопки с изображениями, формируемых генератором, испытательных сигналов. В строке состояния выводится название выделенного сигнала.

Для того чтобы сгенерировать выбранный сигнал необходимо:

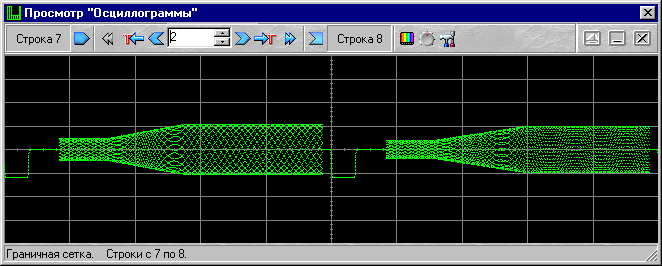

1. Нажать кнопку с изображением требуемого сигнала в главном окне программы. При этом изображение сигнала появится на “осциллограмме” в панели просмотра осциллограмм. Пользователь может изменять горизонтальный масштаб изображения, для более детального просмотра отдельных строк сигнала.
2. Установить, если требуется, амплитуду сигнала, уровня чёрного, уровень строчных синхроимпульсов, разрешить или запретить вывод цветовой поднесущей и задать её параметры. Кроме того следует указать тип подключённой к генератору нагрузки в панели управления. Стандартные значения этих параметров установлены в программе по умолчанию.
3. Загрузить сигнал в генератор, используя кнопку или команду “Загрузить данные” в меню Запуск главного окна программы. По этой команде выбранный сигнал будет загружен из компьютера в память генератора.
4. Запустить генерацию кнопкой или командой “Запустить генерацию” в меню Запуск главного окна программы. После выполнения этой команды начнётся генерация. В дальнейшем генерацию можно остановить кнопкой или командой “Остановить генерацию” в меню Запуск главного окна программы и повторно запустить без перезагрузки.

Пользователь может распечатать сигнал или его часть, сохранить его в виде файла и в виде изображения (см. раздел справки "Хранение данных").

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Совместимые приборы

• АНР-3126 USB Генератор телевизионных испытательных сигналов

Совместимые операционные системы

• Windows XP x32
