Aktakom RLC Pro Программное обеспечение для RLC метров Актаком

Программное обеспечение AKTAKOM RLC Pro предназначено для удалённого управления измерителями RLC АКТАКОМ серии АММ-30х8. Обеспечивается лабораторный режим работы с прибором по интерфейсу USB.

Графический интерфейс пользователя программы обеспечивает удобное управление и наглядное представление результатов измерений на основе функций, аналогичных функциям передней панели управления прибора.

Перед началом работы необходимо убедиться в успешном подключении прибора в панели настроек. Если в списке обнаруженных устройств отображается несколько подходящих приборов, нужно вручную выбрать нужный экземпляр устройства и подключиться к нему.

Программа позволяет управлять прибором в двух режимах.

Режим Консоли имитирует переднюю панель прибора, управление производится кнопками, ползунками и выпадающими меню, аналогично работе с прибором в автономном режиме.

Режим Терминала позволяет пользователю обмениваться с прибором данными в текстовом режиме, вручную записывая команды в соответствии с протоколом связи. Этот режим даёт пользователю максимальную гибкость в использовании прибора.

Пользовательский интерфейс программы состоит из набора рабочих панелей (окон). Каждая панель содержит набор управляющих элементов (УЭ), позволяющих пользователю влиять на работу программы, и индикаторов, отображающих необходимую информацию. В отличие от УЭ, на индикаторы пользователь непосредственно влиять не может. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию.

Описание управляющих элементов и индикаторов

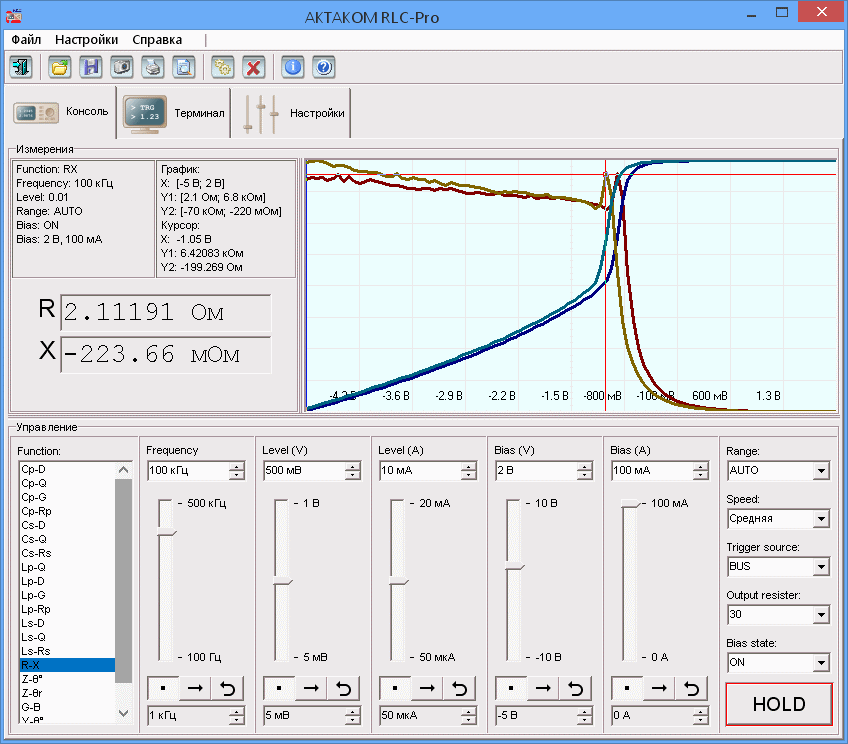

Режим Консоли

Блок Измерения содержит численные индикаторы текущих измерений и параметров, график для отображения результатов сканирования.
Блок Управление содержит элементы для настройки измерений.
Function - список выбора функции измерений.
Frequency - установка частоты измерений.
Level (V) - установка уровня напряжения измерений.
Level (A) - установка уровня тока измерений.
Bias (V) - установка смещения напряжения измерений.
Bias (A) - установка смещения тока измерений.
Сканирование
По параметрам Frequency, Level (V/A), Bias (V/A) возможно сканирование измерений в заданном диапазоне. Для этого задайте дополнительно нижнее (стартовое) значение параметра и запустите сканирование кнопкой [→] в блоке выбранного параметра (прямое сканирование, от нижнего до верхнего значения) или [^←⊃] (прямое и обратное сканирование, после достижения верхнего значения проводится сканирование в обратную сторону, к нижнему значению). Выключить сканирование можно соответствующией кнопкой.
По результатам сканирования строится график, данные которого после окончания сканирования можно сохранить в табличный файл в текстовом формате CSV. Файл данных затем можно вновь открыть в программе AKTAKOM RLC-Pro или использовать для его обработки внешние приложения, такие как MS Excel, OpenOffice Calc или Notepad.
Range - выбор диапазона.
Speed - выбор скорости измерений.
Trigger source - выбор источника запуска, при включении режима консоли автоматически устанавливается в режим BUS - запуск по команде от компьютера.
Output resister - выходное сопротивление.
Bias state - включение/выключение смещения. При запуске сканирования по смещению (Bias V/A) автоматически переключается в режим ON (включено).
HOLD - кнопка удержания результатов, когда она нажата измерения приостанавливаются.

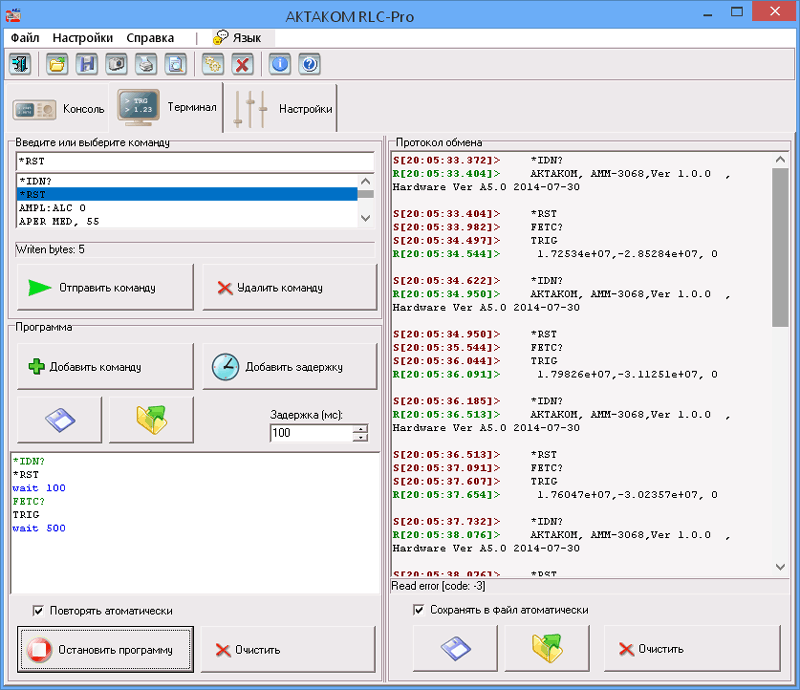

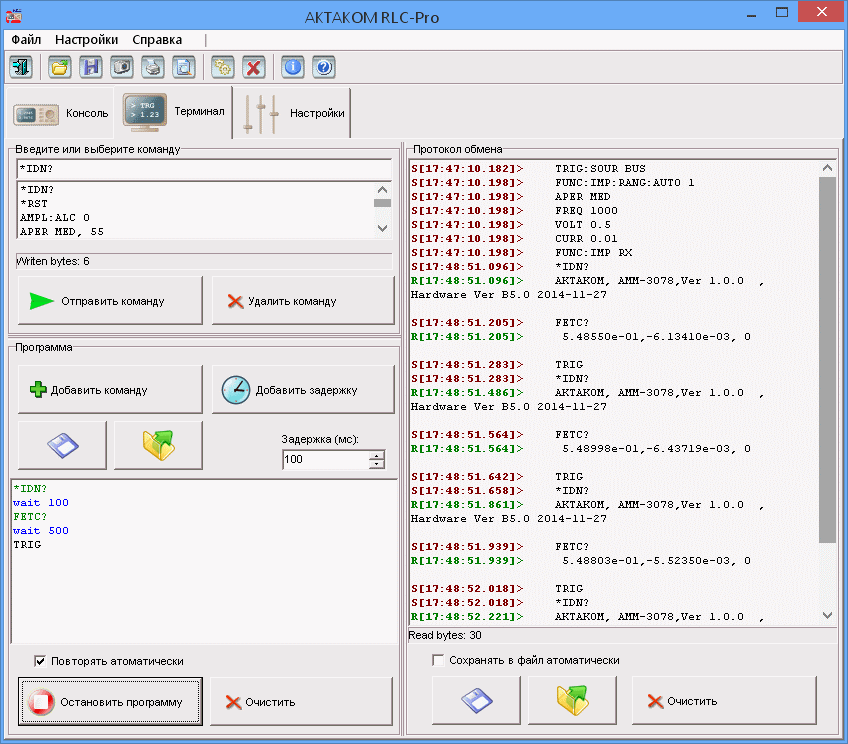

Режим Терминала

Введите или выберите команду - список команд с возможностью ввести команду вручную. Введённая команда добавляется в список.
Отправить команду - отправить выбранную команду в прибор.
Удалить команду - удалить выбранную команду из списка.
Программа - блок элементов для задания последовательности команд, выполняющихся как программа.
Добавить команду - добавить выбранную команду из списка вверху в программу
Добавить задержку - добавить в программу задержку выполнения, в миллисекундах
Сохранить - кнопка записи программы в файл
Загрузить - кнопка загрузки программы из файла
В текстовом поле программы можно вручную редактировать текст программы.
Повторять автоматически - если эта метка установлена, программа будет автоматически запускаться заново после каждого её завершения
Запустить/остановить программу - кнопка запуска или остановки программы.
Очистить - кнопка полной очистки программы, её текст будет уничтожен.
Протокол обмена - текстовое поле, содержащее результаты обмена данными с прибором.
Сохранять в файл автоматически - если эта метка установлена, то все новые данные, отображаемые в протоколе обмена, автоматически будут записываться в файл.
Записать - сохранить текущее содержание протокола обмена в текстовый файл.
Прочитать - загрузить текст протокола из ранее сохранённого файла.
Очистить - очистить поле протокола обмена.

В программе реализована возможность сохранения данных измерений в файлы в формате CSV (текст с разделителями).

Также AKTAKOM RLC Pro обеспечивает сохранение в файлы различных вариантов настройки измерений и вида программы (размеры окон, цветовая схема графиков).

Кроме сохранения измерений в файлы, программа отображает историю измерений в виде таблицы и графика-самописца.

Для использования программы при подключении прибора программа потребует ключ.
Без ввода ключа программа работает, но не имеет связи с прибором.
Без ввода ключа можно, например, просматривать ранее записанные файлы.
Ключ можно получить на сайте www.aktakom.ru после регистрации прибора по его серийному номеру.
Ключ обеспечивает работу программы только с одним прибором.

Внимание! При вводе ключа в программу серийный номер прибора в строке "Имя прибора" не должен содержать дефисов!

Для связи с прибором используется интерфейс USBTMC (USB Test & Measurement Class), при этом наличие в системе установленных драйверов NI LabVIEW и NI LabWindows/CVI не является обязательным, приложение имеет встроенный драйвер этого интерфейса.

Требования к компьютеру

Компьютер, использующийся для работы с прибором, должен отвечать следующим минимальным требованиям:

• 1 свободный порт USB;
• установленная операционная система Windows 2000, Windows XP или выше;
• видеосистема VGA (разрешение 640*480, 256 цветов), рекомендуется разрешение 800*600 и выше, 24-битный цвет.

Установка программного обеспечения

Запустите setup.exe и следуйте инструкциям программы установки. По окончании процесса установки будет создана программная группа с ярлыками для программы и справочной системы. Вы можете запустить их с помощью меню "Пуск".

Перед использованием прибора должен быть установлен драйвер интерфейса USB. Необходимые для этого файлы будут при установке ПО помещены в рабочую папку программы в подпапку Driver, после чего инсталлятор предложит установить драйвер автоматически.

Внимание! Драйвер, устанавливаемый программой, заменит текущий драйвер USBTMC, если он у вас уже был установлен в системе. Если вы используете драйвер USBTMC от National Instruments (он входит в комплект NI-VISA таких продуктов, как NI LabVIEW и NI LabWindows/CVI), то НЕ УСТАНАВЛИВАЙТЕ новый драйвер, программы National Instruments не смогут с ним работать. При этом программа AKTAKOM RLC Pro умеет работать как с собственным драйвером, так и с драйвером National Instruments.

Если вы отказались от автоматической установки драйвера или она по каким либо причинам не удалась, вы можете позже установить драйвер вручную.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Совместимые приборы

• АММ-3068 Анализатор компонентов
• АММ-3078 Анализатор компонентов
• АММ-3088 Анализатор компонентов

Совместимые операционные системы

• Windows 7 x64
• Windows 7 x32
• Windows 8 x32
• Windows 8 x64
• Windows XP x32
