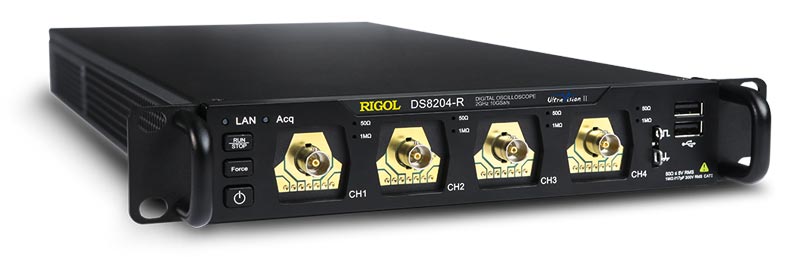

RIGOL DS8204-R Цифровой осциллограф

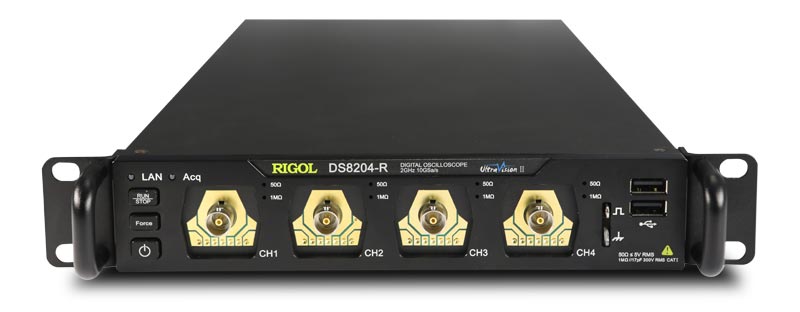

DS8204-R Цифровой осциллограф - вид спереди

◄ ►

Торговая марка:
Номер в Госреестре СИ: 89691-23
Спецификация (PDF): Загрузить

4 аналоговых канала + внешний запуск. Возможность соединения до 512 каналов. Максимальная полоса пропускания 2 ГГц. Технология UltraVision 2. Максимальная частота дискретизации 10 Гвыб/с (5 Гвыб/с - два канала, 2,5 Гвыб/с каждый канал). Максимальная память 500 М точек. АЦП 8 бит (12 бит - высокое разрешение). Скорость захвата 600000 осц./с. Анализ осциллограмм (до 450000 кадров). Расширенная синхронизация (14 типов штатно). Запуск/анализ протоколов последовательных шин (опция) I²C, RS-232, UART, SPI, CAN, FlexRay, LIN, I²S и MIL-STD-1553. Анализ джиттера и глазковых осциллограмм (опция). Математические функции. Статистика. БПФ. Цифровой вольтметр. Частотомер. Встроенный генератор сигналов (опция). Интерфейсы: USB-host, USB-device, LAN (c VNC Web, LXI-C), HDMI; SFP+ и GPIB (опция). Рабочая температура от -40 °С. Вес: 3,6 кг. Размеры: 214 x 43 x 478 мм.

Розничная цена: 2 033 316,00 руб.

НДС включён в цену

На заказ

Участвует в акции

При приобретении данного осциллографа комплект опций - в подарок!

Подробности...

В корзину Быстрый заказ
(без регистрации)

Цифровой осциллограф Rigol DS8204-R может объединять в одном корпусе до шести измерительных приборов: цифровой осциллограф, одноканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Такая широкая функциональность достигается путём установки дополнительных опций, что позволяет применять осциллограф Rigol DS8204-R для решения широкого круга измерительных задач.

Осциллограф Rigol DS8204-R выполнен в компактном низкопрофильном корпусе, что позволяет устанавливать его в монтажные стойки. Благодаря встроенной системе синхронизации и тактирования, используя специальные устройства синхронизации, до 128 осциллографов Rigol DS8204-R могут быть объединены в единый измерительный комплекс, что позволяет обеспечить до 512 измерительных аналоговых каналов.

В цифровом осциллографе Rigol DS8204-R используется новейшая разработка компании Rigol - процессор "Phoenix", что обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 500 М точек, скорость захвата осциллограмм до 600000 осц/с, а максимальный размер кадров при анализе осциллограмм - до 450000. Кроме того, доступны опции анализа источников питания, измерения джиттера и анализа глазковых диаграмм.

Отличительной чертой цифровых осциллографов Rigol DS8204-R является возможность работы при низких температурах до -40°С.

Технические характеристики

Характеристика		Значение
Полоса пропускания		50 Ом	2000 МГц При всех включенных каналах максимальная полоса ограничена 1 ГГц
Полоса пропускания		1 МОм	500 МГц
Режим дискретизации		Реальное время
Количество каналов		4 аналоговых + вход внешней синхронизации
Макс. скорость захвата осциллограмм		≥600000 осц./с
Регистрация	Режим	Обычный Пиковый детектор: 400 пс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение: 12 бит
	Максимальная дискретизация (реальное время)	10 Гвыб/с (5 Гвыб/с - два канала; 2,5 Гвыб/с - все каналы) При всех включенных каналах частота дискретизации 2,5 Гвыб/с, а максимальная полоса ограничена 1 ГГц
	Максимальная дискретизация (реальное время)
	Глубина записи	500 М точек (250 М точек - два канала; 125 М точек - все каналы)
	Глубина записи
Параметры вертикальной системы	Связь по входу	открытый, закрытый, земля
	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MОм ± 1% \|\| 19 пФ ± 3 пФ , 50 Ом ± 1%
	Учет ослабления пробников	0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
	Определение пробников	автоматическое определение пробников Rigol
	Максимальное входное напряжение	1 МОм	300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
	Максимальное входное напряжение	50 Ом	5 Вскз
	Вертикальное разрешение	8 бит
	Вертикальное отклонение	1 МОм	1 мВ/дел ~ 10 В/дел
	Вертикальное отклонение	50 Ом	1 мВ/дел ~ 1 В/дел
	Диапазон смещения	1 МОм	±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел )
	Диапазон смещения	50 Ом	±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел)
	Динамический диапазон	±5 дел (8 бит)
	Ограничение полосы пропускания	1 МОм	20 МГц, 250 МГц, 500 МГц; выбирается для каждого канала
	Ограничение полосы пропускания	50 Ом	20 МГц
	Погрешность коэффициента усиления	±2% от полной шкалы
	Погрешность смещения	<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
	ESD защита	±8 кВ (на входе BNC)
	Изоляция между каналами	≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц)
Параметры горизонтальной системы	Коэффициент развертки	200 пс/дел ~ 1000 с/дел точное
	Временное разрешение	2 пс
	Погрешность временной баз	±1 ppm ± 2 ppm/год
	Погрешность временной баз	±1 ppm ± 2 ppm/год
	Максимальная задержка	Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел
	Диапазон коррекции смещения между каналами	±100 нс
	Режимы	Y-T, X-Y, самописец (≥200 мс/дел), сканирование (≥200 мс/дел)
Измерения	Курсорные	Количество курсоров	2 пары XY курсоров
		Режимы	ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения
		Измерения в X-Y режиме	X = Канал 1, Y = Канал 2


	Автоматические	Количество автоизмерений	41 тип
		Источник	аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)
		Режим измерения	обычный с повышенной точностью (по всей длине памяти)
		Максимальное количество отображаемых на канал	33 типа
		Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev
		Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
		Другие	Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
		Анализ	частотомер, цифровой вольтметр, анализ мощности (опция), гистограмма, зональный триггер, анализ глазковых диаграмм и анализ джиттера (опция)
		Статистика	текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Математические операции	Количество отображаемых одновременно	4
	Операции	A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
	Цветовая градация	Поддерживается в математических операциях, в т.ч. БПФ
	БПФ (FFT)	Максимальная длина	1 М точек
		Тип окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
		Тип окна
		Поиск пиков	максимум 15 пиков
Поиск и навигация	Тип	фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI
	Отображение	таблица событий или навигации
	Источник	любой аналоговый канал
	Навигация	перемещение по событиям
Анализ осциллограмм	Pass / Fail	Источник	аналоговые каналы (CH1 ~ CH4)
	Запись	Источник	аналоговые каналы (CH1 ~ CH4)
		Память	450000 сегментов событий запуска
		Возможности	проигрывание покадровое,проигрывание непрерывное, вычисление, измерение, декодирование
	Гистограмма	Источник	аналоговые каналы (CH1 ~ CH4), результат автоизмерений, результат измерения джиттера
		Тип	горизонтальные, вертикальные, измерение, измерение джиттера
		Измерение	сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма, Xscale
		Режим	во всех режимах, кроме ZOOM, XY, ROLL
	Цветовая градация	Источник	аналоговые каналы (CH1 ~ CH4)
		Темы	температура, интенсивность
		Режим	во всех режимах
Декодирование	Количество	До 4-х протоколов поддерживается одновременно
	Стандартно	Параллельно, до 4 бит
	Опционально	RS-232 / UART декодирование - опция DS8000-R-COMP I²C / SPI декодирование - опция DS8000-R-EMBD LIN / CAN декодирование - опция DS8000-R-AUTO FlexRay декодирование - опция DS8000-R-FLEX I²S декодирование - опция DS8000-R-AUDIO MIL-STD-1553 декодирование - опция DS8000-R-AERO
Анализ глазковых диаграмм (опция DS8000-R-JITTER)	Источник	любой аналоговый канал
	Измерение	уровень, высота глаза, ширина глаза, основание глаза, вершина глаза, амплитуда глаза, % пересечения, добротность
	Диапазон	автоматический, полуавтоматический, ручной
Измерение джиттера (опция DS8000-R-JITTER)	Источник	любой аналоговый канал
	Измерение	TIE, Cycle ~ Cycle, +Width ~ +Width, -Width ~ -Width
	Отображение	Тренд, гистограмма

Система запуска

Источник запуска	аналоговые каналы (CH1 ~ CH4), внешний запуск, по сети
Режим запуска	Авто, обычный, одиночный
Тип связи	AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц)
Шумовая режекция	Вкл / Выкл
Блокировка уровня запуска	8 нс ~ 10 с
Полоса запуска	Внутренний	аналоговая полоса осциллографа
	Внешний	200 МГц
Чувствительность триггера	Внутренний	1 дел.: <10 мВ/дел 0,6 дел.: 10 мВ/дел ~ 19,8 мВ/дел 0,4 дел.: 20 мВ/дел ~ 49,5 мВ/дел 0,35 дел.: ≥ 50 мВ/дел
	Внешний	DC ~ 100 МГц: 200 мВпп 100 МГц ~ 200 МГц: 500 мВпп
Внешний запуск	Входной импеданс	50 Ом ± 1%, SMA разъем
	Макс. входное напряжение	≤ 5 В скз
	Джиттер триггера (тип.)	< 200 пс скз (макс. <250 пс)
	Задержка запуска между приборами	±100 пс скз джиттер, 150 пс задержка общая задержка между приборами ≤350 пс скз (макс.≤500 пс)
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
	Внешний	±5 В
	Сеть	фикс. 50%
Зональный триггер	Установка	нарисованная вручную область на экране
	Условие запуска	пересекается "Intersect" или не пересекается "Not Intersect"
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Типы запуска	Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
Запуск по фронту	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
	Источник запуска	аналоговые каналы (CH1 ~ CH4), внешний, сеть
Запуск по длительности импульса	Условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по скорости нарастания	Условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона <>
	Диапазон установок	800 пс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу	Система	NTSC, PAL и SECAM
	Стандарт	480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по длительности события	Установка	H, L, X
	Условие запуска	>, <, внутри интервала<>, вне интервала ><

	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по истечении времени (TimeOut)	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
	Время	16 нс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по ранту	Условие	прохождение через заданный уровень
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по окну	Тип фронта	нарастающий, спадающий
	Позиция запуска	вход, выход, время
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по задержке	Фронт	нарастающий, спадающий
	Условие задержки	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск Установка / Удержание	Фронт	нарастающий, спадающий
	Установка времени	16 нс ~ 10 с
Запуск по N фронту	Тип фронта	нарастающий, спадающий
	Источник запуска	аналоговые каналы (CH1 ~ CH4)

Запуск Установка / Удержание (Setup/Hold)	Установка	H, L
	Условие	<
	Время установки/удержания	8 нс ~ 1 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
RS-232 / UART запуск (опция DS8000-R-COMP)	Условие запуска	Start, Error, Check Error, Data

	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
I²C запуск (опция DS8000-R-EMBD)	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Длина	1 ~ 5 байт
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
SPI запуск (опция DS8000-R-EMBD)	Условие запуска	CS, TimeOut
	Разрядностья	4 бит ~ 32 бит
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
CAN запуск (опция DS8000-R-AUTO)	Условие запуска	начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
	Тип сигнала	CAN_H, CAN_L, TX/RX, DIFF
	Скорость	до 5 Мбит/с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
FlexRay запуск (опция DS8000-R-FLEY)	Условие запуска	Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).
	Скорость	до 10 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
LIN запуск (опция DS8000-R-AUTO)	Условие запуска	Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
I²S запуск (опция DS8000-R-AUDIO)	Тип канала	левый, правый, левый и правый
	Условие сравнения	＝, ≠, ＞, ＜, ＜＞, ＞＜
	Режимы	I²S, LJ, RJ
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
MIL-STD-1553 запуск (опция DS8000-R-AERO)	Условие запуска	Data Sync, Cmd/Status Sync, All Sync, Data, RTA, RTA+11 bit, Error (ошибка синхронизации и ошибка четности)
	Источник запуска	аналоговые каналы (CH1 ~ CH4)

Генератор сигналов (опция DS8000-R-AWG)

Количество каналов		1
Частота дискретизации		200 Мвыб/с
Вертикальное разрешение		14 бит
Максимальная частота		25 МГц
Стандартные формы		синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
Встроенные формы		sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
Синусоидальный сигнал	Диапазон	100 мГц...25 МГц
	Неравномерность	±0,5 дБ (относительно 1 кГц)
	Гармонические искажения	-40 дБн
	Негармонические искажения	-40 дБн
	Коэффициент гармоник	1%
	Отношение сигнал / шум	40 дБ
Прямоугольный / Импульсный сигнал	Диапазон прямоугольного сигнала	100 мГц...15 МГц
	Диапазон импульсного сигнала	100 мГц...1 МГц
	Время нарастания / спада	< 15 нс
	Выброс	< 5%
	Коэффициент заполнения	50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал
	Разрешение коэффициента заполнения	0,5% или 5 нс, что больше
	Минимальная длительность импульса	20 нс
	Разрешение длительности импульса	5 нс
	Джиттер	5 нс
Пилообразный сигнал	Диапазон	100 мГц...100 кГц
	Линейность	1%
	Симметрия	1%...100%
Шумовой сигнал	Полоса	>25 МГц
Встроенные формы	Диапазон	100 мГц...1 МГц
Произвольная форма	Диапазон	100 мГц...10 МГц
	Количество точек	2...16 К точек
	Дополнительные свойства	поддержка сохранения и загрузки форм
Частота	Точность	100 ppm (<10 кГц), 50 ppm (>10 кГц)
Частота	Разрешение	100 мГц или 4 бит, что больше
Амплитуда	Уровень	20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом)
	Разрешение	100 мкВ или 3 бит, что больше
	Точность (на частоте 1 кГц)	±(2% уст. значения + 1 мкВ)
Смещение	Уровень	±2,5 В (высокий импеданс) ±1,25 В (50 Ом)
	Разрешение	100 мкВ или 3 бит, что больше
	Точность	±(2%уст. значения + 5 мВ + 0,5% амплитуды)
Модуляция	Тип	АМ, ЧМ, ШИМ
	АМ	Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120%
	ЧМ	Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота
	ШИМ	Модулирующий сигнал: прямоугольный с 50% коэффициентом заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... максимальная несущая частота
Свипирование	Закон	линейный / логарифмический
	Интервал свипирования	1 мс ... 500 с
	Частота	Внутри диапазона частот
Пачки импульсов	Режим	N циклов, непрерывный
	Количество импульсов	1 ... 1 000 000
	Период	1 мкс ... 500 с
	Задержка	0...500 с
	Источник запуска	внутренний, ручной

Цифровой вольтметр

Источник				аналоговые каналы (CH1 ~ CH4)
Функция измерения				DC, AC+DC RMS, AC RMS
Разрешение				ACV/DCV: 3 бита
Режим измерения				диаграмма, превышение свыше 3 с

Частотомер

Общие параметры	Источник	аналоговые каналы (CH1 ~ CH4), внешний
	Разрешение	6 бит, пользовательская
	Максимальная частота	максимальная частота аналогового канала или 1,2 ГГц (что меньше)
Функция измерения		частота, период, счет ипульсов
Суммирование	Источник	48-бит счетчика
Суммирование	Фронт	подсчет количества нарастающих фронтов
Временная база		внутренний источник опорной частоты

Основные технические характеристики

Энергонезавсисмая память

Формат сохранения	настройки	setup (*.stp)
	изображения	image (.png, .bmp, .tif, .jpg)
	осциллограммы и данные	CSV waveform data (.csv), binary waveform data (.bin, .wfm), list data (.csv), reference waveform data (.ref, .csv, .bin), arbitrary waveform data (.arb)
Опорные осциллограммы	10 осциллограмм

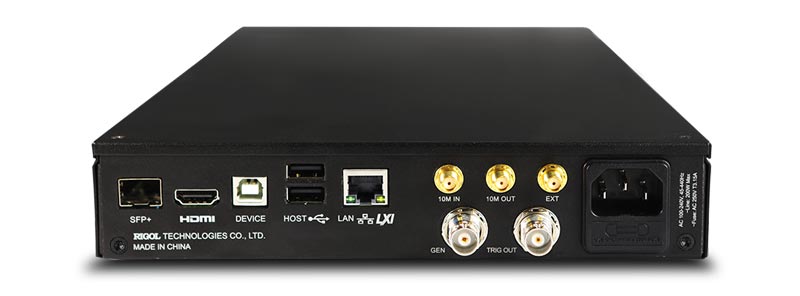

Порты ввода / вывода

USB 2.0 Hi-speed Host		4 (2 на передней панели, 2 на задней панели)
USB 2.0 Hi-speed Device		1 на задней панели (совместимость с USBTMC)
LAN		1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C)
GPIB		адаптер USB-GPIB (опция)
SFP+		1 на задней панели, 10 Гбит
WEB интерфейс		поддержка VNC Web
HDMI видеовыход		1 на задней панели (HDMI 1.4b, A plug)
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H)≥2,5 В (открытый контур) ≥1,0 В (50 Ω - GND) Vo (L)≤0,7 В (на нагрузке) ≤4 мА; ≤0,25 В (50 Ω - GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход "Годен / Не годен" (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)
10 M In/Out	Вход	SMA на задней панели: Импеданс 50 Ом Амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм) Частота 10 МГц ± 10 ppm
	Выход	SMA на задней панели: Импеданс 50 Ом Амплитуда 1,5 Впп (синусоидальная форма)
Выход компенсации пробника	Частота	меандр 1 кГц
	Амплитуда	3 Вп-п

Питание

Напряжение	100 ~ 240 В AC, 45 ~ 440 Гц
Потребляемая мощность	<200 Вт
Предохранитель	3,15 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	без ручек и креплений: 214 мм × 43 мм × 478 мм (ШВГ) с ручками и креплениями: 268 мм × 43 мм × 499 мм (ШВГ)
Вес	3,6 кг без упаковки 7,1 кг с упаковкой
Установка в стойку	1 U

Стандартная комплектация

Осциллограф
Кабель питания
USB кабель
Комплект для могтажа в стойку RM1011 & RM1012

Дополнительная комплектация

Название	Назначение
Опции расширения функциональности
DS8000-R-COMP	Опция анализа и запуска по шинам RS-232/UART
DS8000-R-EMBD	Опция анализа и запуска по шинам I²C и SPI
DS8000-R-AUTO	Опция анализа и запуска по шинам CAN и LIN
DS8000-R-FLEX	Опция анализа и запуска по шинам FlexRay
DS8000-R-AUDIO	Опция анализа и запуска по шинам I²S
DS8000-R-AERO	Опция анализа и запуска по шинам MIL-STD-1553
DS8000-R-AWG	Опция двухканального генератора сигналов
DS8000-R-PWR	Опция анализа мощности
DS8000-R-JITTER	Опция измерения джиттера и анализ глазковых диаграмм
DS8000-R-BND	Комплект опций, включающий DS8000-R-COMP, DS8000-R-EMBD, DS8000-R-AUTO, DS8000-R-FLEX, DS8000-R-AUDIO, DS8000-R-AERO, DS8000-R-AWG, DS8000-R-PWR, DS8000-R-JITTER
Дополнительные аксессуары и принадлежности
RP6150A	Пассивный пробник (1,5 ГГц)
PVA7250	Активный дифференциальный пробник (2,5 ГГц)
RP7150	Активный дифференциальный пробник (1,5 ГГц)
RP7150S	Активный пробник (1,5 ГГц)
ADP0150BNC	Адапетр 50 Ом
DS SYNC64	64-х канальный модуль синхронизации
PRSC42	Делитель мощности (DC...4 ГГц)
RPA246	Корректор разности фаз при анализе мощности

Видео

Цифровые осциллографы Rigol серии DS8000-R

Часто задаваемые вопросы

Как активировать опции для приборов Rigol?

Какие условия эксплуатации предусмотрены для данного осциллографа?

Как активировать опции для приборов Rigol?
Активировать опции для приборов Rigol можно двумя способами: Способ 1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой Произойдет автоматический переход на страницу генерации ключа на сайте Rigol. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору! В графу Verification code вводите код верификации, что прописан справа от данной графы. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic". Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As! На одном USB-накопителе может быть только один файл ".lic"! Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями). Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install). Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully". После активации опций прибор рекомендуется перезапустить заново. Внимание! Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий. Способ 2 Выполняете пп.1-6. способа 1 Сохраняете полученный сгенерированный код Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma Соединяете ПК и прибор кабелем USB Находите в ПО свой прибор (например MSO7054) Вызываете панель управления SCPI командами В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2) Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор После активации опций прибор рекомендуется перезапустить заново Наверх

Какие условия эксплуатации предусмотрены для данного осциллографа?
Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение. Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников. Используйте подходящую защиту от превышения напряжения. Применяйте пробники, специфицированные только для данного типа прибора. Не допускается замыкать накоротко выходные или входные разъемы прибора. Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации. Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью. Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки. При подключении кабелей нельзя путать входные разъемы с выходными. Разрешается использование предохранителей специфицируемых только для данного продукта. Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора. Используйте только специфицированные для данного прибора батареи. Замена батареи питания производится только при отключенном приборе. Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов. Это может привести к повреждению прибора и частичной или полной потере его работоспособности Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Назад в раздел
