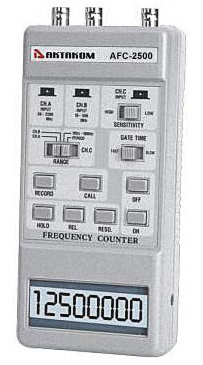

АКТАКОМ AFC-2500 Частотомер

Торговая марка:
Снято с производства

Измерение частоты 10 Гц...2,5 ГГц; амплитуда входного сигнала 50 мВ...250 В_п-п; дополнительные функции: три входа (А — до 2,5 ГГц, В — до 500 МГц, С — до 10 МГц), удержание показаний, ЖКИ 8 разрядов, память, относительные измерения, измерения периода, автоотключение, возможность бесконтактного измерения через антенну; питание 4х1,5 В; габариты 173х80х35 мм; масса 340 г

Розничная цена: недоступно

НДС включён в цену

На заказ

Характеристики
Комплектация

Частотомер АКТАКОМ AFC-2500 позволяет измерять частоту и период сигнала. При подключении внешней телескопической антенны AFC-2500 можно использовать для измерения несущей частоты различных радиопередающих устройств. Благодаря компактности и ударопрочному корпусу, частотомер AFC-2500 отлично подходит для работы в "полевых" условиях.

Возможности AFC-2500

Измерение периода
Удержание показаний
Относительные измерения
Сохранение в памяти максимального, минимального и среднего значений
Функция автоматического отключения питания
Бесконтактное измерение частоты свыше 10 МГц с помощью внешней выносной антенны
Ударопрочный корпус
Малые габариты
Кварцевая стабилизация частоты

Технические характеристики

Измерение частоты

Диспазон	Режим счета	Разрешение, Гц	Время измерения, с
Вход А 2500 МГц	быстрый медленный медленный 1 медленный 2	1000 100 200 500	0,5 2,75 1,5 0,75
Вход B 500 МГц	быстрый медленный медленный 1 медленный 2	100 10 20 50	0,75 6 5 1,5
Вход C 10 МГц	быстрый медленный медленный 1 медленный 2	10 1 0,2 0,1	0,5 1,25 6 11

Чувствительность (скз)

2500 МГц	50...75 МГц 76...2500 МГц	Ј100 мВ Ј50 мВ
500 МГц	10...35 МГц 36...350 МГц 351...450 МГц	Ј120 мВ Ј50 мВ Ј120 мВ
10 МГц		Ј50 мВ
период		Ј50 мВ

Температурная стабильность 10^–7/°С
Погрешность измерения частоты 4x10^–6
Измерение периода (вход С) 10 Гц...10 МГц
Входное напряжение: входы А, В — макс. 5 В_{пик-пик}; вход С — макс. 250 В_{пик-пик}
8-разрядный жидкокристаллический индикатор, высота цифр 13 мм
Входные гнезда с разъемами типа BNC
Питание: 4 батареи по 1,5 В, типа АА, внешний источник 9 В/300...500 мА
Потребляемый ток: в диапазонах 2500 МГц и 500 МГц — не более 105 мА; в диапазоне 10 МГц и при измерении периода — не более 45 мА
Масса 340 г
Габаритные размеры 173x80x35 мм

Стандартная комплектация

Прибор
Руководство по эксплуатации

Дополнительная комплектация

Телескопическая антенна с BNC-разъемом АКА-5020 (АТ-20)
Соединительный кабель BNC–зажимы «крокодил» PTL-921

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
