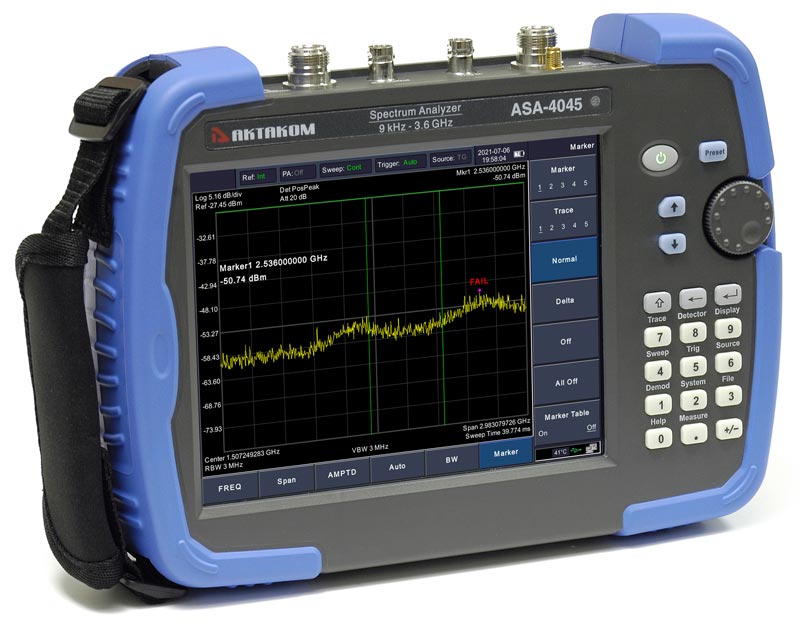

АКТАКОМ ASA-4045 Анализатор спектра портативный

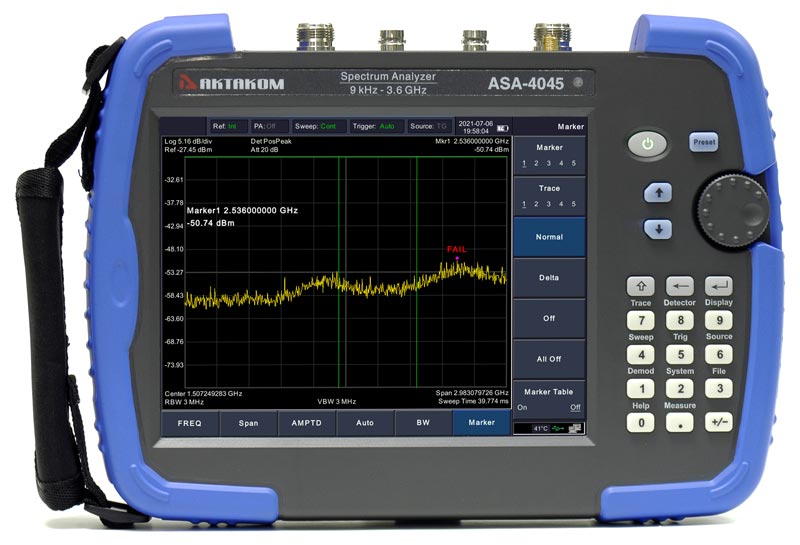

ASA-4045 Анализатор спектра портативный - вид спереди

◄ ►

Торговая марка:
Замена: ASA-4025

Цифровой портативный анализатор спектра 9 кГц...3,6 ГГц; Стабильность 1 ppm/год, Средний уровень собственного шума -140 дБм/-160 дБм (с п/у); максимальный уровень +30 дБмВт; RBW: 10 Гц…3 МГц; встроенные ЭМИ фильтры. Тестирование на ЭМС (опция). Фазовый шум -80 дБн/Гц @10 кГц, Маркерные измерения; запись спектрограмм и настроек; Анализ модуляций. Демодулятор аудио. Частотомер. Измерение мощности. Режим спектрограмма. Трекинг-генератор: частотный диапазон 100 кГц...3,6 ГГц, выходной уровень -30 дБм...0 дБм. Цветной сенсорный ЖК-дисплей 8" (1024х768). Интерфейсы USB device, USB host, LAN, выход на наушники. Батарейное питание и сетевой адаптер. Габаритные размеры: 265х190х58 мм. Масса 2,5 кг.

Розничная цена: недоступно

НДС включён в цену

На заказ

Портативный анализатор спектра АКТАКОМ ASA-4045 имеет компактные размеры, небольшой вес, ударопрочный хольстер и батарейное питание с возможностью работы на одной подзарядке более 4-х часов, что позволяет использовать его для выездных работ, работ в "полевых" условиях и эксплуатации в труднодоступных местах. Прибор имеет сенсорный экран, что обеспечивает дополнительные удобства в управлении прибором. Несмотря на свои компактные размеры, ASA-4045 - это полноценный анализатор спектра, который представляет собой отличное соотношение цены и измерительных возможностей. В штатной поставке анализатора спектра Актаком ASA-4045 входит предусилитель, который позволяют легко выявлять даже небольшие по уровню сигналы на фоне шумов, функция анализа модуляций, режим спектрограмма, квазипиковые детекторы и ЭМИ-фильтры.

В анализаторе спектра АКТАКОМ ASA-4045 также установлен штатный следящий генератор (трекинг-генератор), что позволяет проводить измерения S-параметров.

Технические характеристики

Параметр	Значение
ЧАСТОТА
Частотный диапазон	9 кГц…3,6 ГГц
Разрешение	1 Гц
Температурная стабильность источника опорной частоты	±2,5×10^-6
Изменение погрешности источника опорной частоты	±1×10^-6/год
Частота опорного генератора	10,000000 МГц
Разрешение частотного маркера	± полоса обзора / (кол. точек развертки-1)
Погрешность измерения частоты	± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Разрешение счетчика частоты	1 Гц, 10 Гц, 100 Гц, 1 кГц
Полоса обзора	Нулевая, 100 Гц...макс.частота прибора
Погрешность полосы обзора	± полоса обзора / (кол. точек развертки-1)
Плотность фазовых шумов (20 °С...30 °С, центральная частота=1 ГГц)	<-80 дБн/Гц @ 10 кГц <-100 дБн/Гц @ 100 кГц <-107 дБн/Гц @ 1 МГц
ПОЛОСА ПРОПУСКАНИЯ
Полоса пропускания ПЧ (-3 дБ )	10 Гц...500 кГц (с шагом 1-10), 1 МГц, 3 МГц
Полоса пропускания ЭМИ фильтров (-6 дБ )	200 Гц, 9 кГц, 120 кГц, 1 МГц
Избирательность фильтров по уровням	<5:1
Погрешность установки полосы пропускания ПЧ	<5%
Полоса пропускания видео	10 Гц...3 МГц
АМПЛИТУДА
Диапазон измерения уровня	Уровень собственных шумов...+20 дБм
Предусилитель (9 кГц...макс.частота прибора)	20 дБ
Максимальный уровень на входе	50 В (постоянное напряжение) +30 дБм усредненная непрерывная мощность
Средний уровень шумов (типично) нормировано к 1 Гц	без предусилителя: 1 МГц…1 ГГц: <-140 дБм (тип.), -130 дБм 1 ГГц…3,6 ГГц: <-138 дБм (тип.), -128 дБм с предусилителем: 1 МГц…1 ГГц: <-160 дБм (тип.), -150 дБм 1 ГГц…3,6 ГГц: <-158 дБм (тип.), -148 дБм
АЧХ (20 °С...30 °С, опорная частота=50 МГц, аттенюатор=20 дБ, центральная частота≥100 кГц,)	без предусилителя ±0.4 дБ (тип), ±0.8 дБ с предусилителем ±0.5 дБ (тип), ±0.9 дБ
Аттенюатор (20 °С...30 °С, центральная частота=50 МГц, предусилитель выкл., аттенюатор=20 дБ, вх. сигнал = 1~50 дБ)	Предел ослабления: 0…50 дБ, с шагом 3 дБ
	Погрешность переключения: ±0,5 дБ
Абсолютная амплитудная погрешность (20 °С...30 °С, центральная частота=50 МГц, RBW=VBW=10 кГц, пиковый детектор, аттенюатор=10 дБ)	без предусилителя (вх. сигнал = -20 дБм) ±0.4 дБ с предусилителем (вх. сигнал = -40 дБм) ±0.5 дБ
Опорный уровень	Диапазон установки: -80 дБм…+30 дБм с шагом 0,1 дБм
Опорный уровень	Диапазон установки: -80 дБм…+30 дБм с шагом 0,1 дБм
Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-10 дБ, предусилитель выкл.)	-65 дБн
Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц)	TOI: +10 дБм
Остаточные искажения (вх. терминатор 50 Ом, аттенюатор = 0 дБ, 20 °С...30 °С)	<-85 дБм
Паразитные помехи на входе (вх. сигнал на смесителе = -30дБм, 20 °С...30 °С)	<-60 дБн
Логарифмическая шкала	1 дБ...255 дБ
Линейная шкала	0 до опорного уровня
Количество графиков	5
Тип детектора	Нормальное детектирование, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный, среднее напряжение, квазипиковый
Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения	дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, В, Вт
РАЗВЕРТКА
Диапазон	10 мс...3000 с (нулевой обзор) 10 мс...3000 с (100 Гц ≤ полоса обзора ≤ 3,6 ГГц)
ТРЕКИНГ-ГЕНЕРАТОР
Частотный диапазон	100 кГц...3,6 ГГц
Диапазон выходных уровней	-40 дБм...0 дБм
Разрешение	1 дБ
Неравномерность	±3,0 дБ
Опасный уровень обратной мощности	30 дБм, DC: ±50 ВDC
ГЕНЕРАТОР СИГНАЛОВ
Частотный диапазон	35 МГц...3,6 ГГц
ДЕМОДУЛЯЦИЯ
Аудио демодулятор	Частотный диапазон: 100 кГц...3,6 ГГц Тип модуляции АМ/ЧМ
Измерения АМ модуляции	Частотный диапазон 100 кГц...3,6 ГГц
	Диапазон модуляции 20 Гц ...100 кГц
	Глубина модуляции 5%...95%
Измерения ЧМ модуляции	Частотный диапазон 100 кГц...3,6 ГГц
	Диапазон модуляции 20 Гц ...100 кГц
	Девиация частоты 20 Гц...200 кГц
ВХОДЫ / ВЫХОДЫ
ВЧ вход	Импеданс 50 Ом Соединитель типа N (female)
Вход/выход опорного генератора 10 MГц	Импеданс 50 Ом Соединитель типа BNC female Амплитуда 0 дБм... +10 дБм
Выход трекинг-генератора	Импеданс 50 Ом Соединитель типа N (female)
Вход внешнего запуска	Соединитель типа BNC female TTL уроень
Интерфейсы	USB Host USB Device (Micro USB) LAN (10/100 Base, RJ-45) выход на наушник
ЗАПУСК
Источник запуска	свободный, видео, внешний
Режим	непрерывный, однократный
ОБЩИЕ ДАННЫЕ
Дисплей	Сенсорный цветной TFT ЖК, размер 8" (1024х768)
Напряжение питания	сетевой адаптер 220 В, Li-ion батарея (4-6 часов непрерывной работы)
Габаритные размеры	265 х 190 х 58 мм
Масса	2,5 кг
Рабочая температура	0 °C...40 °C

Расширенные функции:

Измерение во временном интервале
Измерение мощности в канале
Измерение мощности в соседних каналах ACPR
Измерение занимаемой полосы частот OBW
Функция Годен/Не годен (Pass/Fail)

Стандартная комплектация

Часто задаваемые вопросы

Какие условия эксплуатации предусмотрены для данного анализатора спектра?

Какие условия эксплуатации предусмотрены для данного анализатора спектра?
Условия эксплуатации: Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 90% при температуре 25 °С. Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается замыкать накоротко выходные или входные разъёмы прибора. Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора. Не допускается подача внешнего сигнала с неправильной полярностью. Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа. Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования. Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
