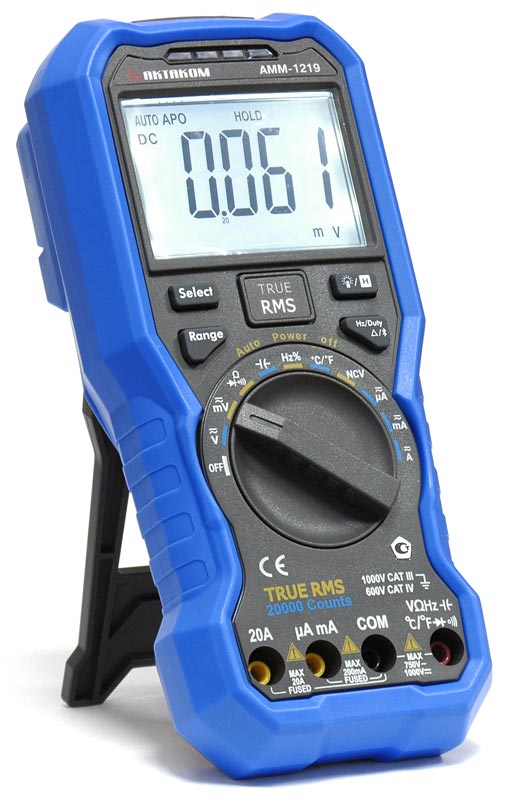

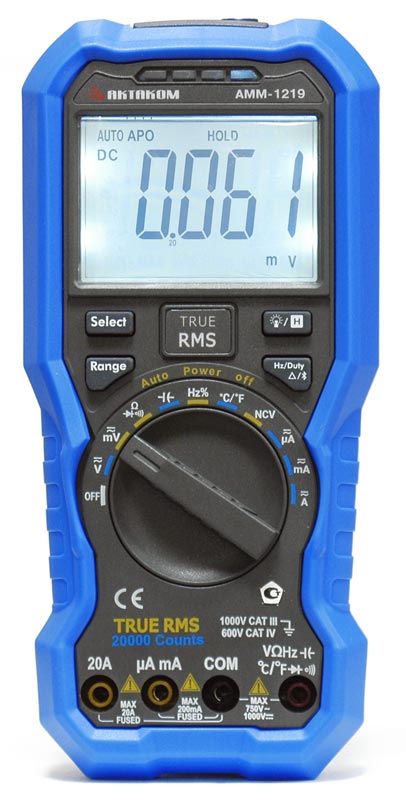

Цифровой мультиметр с функцией регистратора и Bluetooth интерфейсом. TrueRMS (1 кГц). ЖКИ 4 1/2 разряда (20000 отсчётов) с подсветкой. Постоянное напряжение до 1000 В (±0,05%); переменное напряжение до 750 В (±0,5%); постоянный ток до 20 А (±0,5%); переменный ток до 20 А (±0,8%); сопротивление до 200 МОм (±0,3%); ёмкость до 20 мФ (±3,0%); частота до 10 МГц (±0,1%); коэффициент заполнения, температура -50...400 °C (±2,5%); тест диодов; прозвонка. Бесконтактный датчик напряжения. Функция регистратора (10000 значений). Построение трендов. Относительные измерения. Удержание показаний. Озвучивание результата. Авто и ручной выбор диапазона, Автоотключение. Защита от перегрузок 600 В, CAT IV / 1000 В, CATIII. Bluetooth модуль BLE 4.0. Питание 9 В (Крона). Размеры 196x88,5x56 мм. Масса 320 г.
Мультиметр цифровой АКТАКОМ АММ-1219 обладает внушительным набором функций, необходимым для выполнения измерений при ремонте и обслуживании различного радиоэлектронного оборудования. Цифровой мультиметр АММ-1219 способен измерять постоянное и переменное напряжение и ток, сопротивление, ёмкость, частоту, а также коэффициент заполнения и температуру (используя термопары типа K). У мультиметра АММ-1220 имеется возможность измерять истинные среднеквадратические значения (TrueRMS), что позволяет корректно проводить измерения несинусоидальных сигналов и сигналов искажённой формы. В цифровом мультиметре АММ-1219 также установлен бесконтактный датчик напряжения и фонарик. Кроме того, этот прибор может быть использован в качестве регистратора данных.
Большой ЖК дисплей с подсветкой: 4 1/2 разряда, 20000 отсчетов
Питание: 9 В (тип Крона)
Габаритные размеры 190х90х56 мм
Вес 320 г.
Постоянное напряжение
Диапазоны
Наилучшее разрешение
Погрешность
20.000 мВ
0,001 мВ
±(0,05%+10 е.м.р.)
200.00 мВ
0,01 мВ
2.0000 В
0,0001 В
±(0,1%+2 е.м.р.)
20.000 В
0,001 В
200.00 В
0,01 В
1000.0 В
0,1 В
±(0,15%+5 е.м.р.)
Переменное напряжение (40…1000 Гц)
Диапазоны
Наилучшее разрешение
Погрешность
20.000 мВ
0,001 мВ
±(0,5%+10 е.м.р.)
200.00 мВ
0,01 мВ
2.0000 В
0,0001 В
20.000 В
0,001 В
200.00 В
0,01 В
750.0 В
0,1 В
±(0,8%+10 е.м.р.)
Постоянный ток
Диапазоны
Наилучшее разрешение
Погрешность
200.00 мкА
0,01 мкА
±(0,5%+10 е.м.р.)
2000.0 мкА
0,1 мкА
20.000 мА
0,001 мА
200.00 мА
0,01 мА
20.000 А [1]
0,001 А
±(2,0%+10 е.м.р.)
Переменный ток (40…1000 Гц)
Диапазоны
Наилучшее разрешение
Погрешность
200.00 мкА
0,01 мкА
±(0,8%+10 е.м.р.)
2000.0 мкА
0,1 мкА
20.000 мА
0,001 мА
200.00 мА
0,01 мА
20.000 А [1]
0,001 А
±(2,5%+10 е.м.р.)
Сопротивление
Диапазоны
Наилучшее разрешение
Погрешность
200.00 Ом
0,01 Ом
±(0,5%+10 е.м.р.)
2.0000 кОм
0,0001 кОм
±(0,3%+3 е.м.р.)
20.000 кОм
0,001 кОм
±(0,3%+1 е.м.р.)
200.00 кОм
0,01 кОм
2.0000 МОм
0,0001 МОм
20.000 МОм
0,001 МОм
±(0,5%+1 е.м.р.)
200.00 МОм
0,01 МОм
±(5,0%+10 е.м.р.)
Емкость
Диапазоны
Наилучшее разрешение
Погрешность
2.0000 нФ
0,0001 нФ
±(3,0%+10 е.м.р.)
20.000 нФ
0,001 нФ
200.00 нФ
0,01 нФ
2.0000 мкФ
0,0001 мкФ
20.000 мкФ
0,001 мкФ
200.00 мкФ
0,01 мкФ
2.0000 мФ
0,0001 мФ
20.000 мФ [2]
0,001 мФ
Частота[3]
Диапазоны
Наилучшее разрешение
Погрешность
200.00 Гц
0,01 Гц
±(0,1%+4 е.м.р.)
2.0000 кГц
0,0001 кГц
20.000 кГц
0,001 кГц
200.00 кГц
0,01 кГц
2.0000 МГц
0,0001 МГц
10.000 МГц
0,001 МГц
Коэффициент заполнения (прямоугольный сигнал)
Диапазоны
Наилучшее разрешение
Погрешность
0,1%...99,9% (Vскз = 1 В)
0,1 %
не нормировано
Температура (тип К)
Диапазоны
Наилучшее разрешение
Погрешность
-200 °С…1300 °С
0,1 °С
±(2,5%+3 е.м.р.)
[1] При измерении токов от 10 до 15 А время измерения не должно превышать 2 минуты с интервалом между измерениями 10 минут;
При измерении токов от 15 до 20 А время измерения не должно превышать 10 секунд с интервалом между измерениями 15 минут [2] При измерении емкостей на диапазоне 20.000 мФ время измерения должно быть выше 30 секунд [3] При измерении частоты чувствительность составляет:
≥ 100 мВ в диапазоне от 1 Гц до 4 МГц
≥ 200 мВ в диапазоне от 4 МГц до 8 МГц
≥ 300 мВ в диапазоне от 8 МГц до 10 МГц
NCV – Бесконтактное определение переменного напряжения
– Измерение постоянного и переменного тока до 6000 мкА (АММ-1216 и АММ-1218), до 2000 мкА (АММ-1219)
– Измерение постоянного и переменного тока до 600 мА (АММ-1216 и АММ-1218), до 200 мА (АММ-1219)
A– Измерение постоянного и переменного тока
4. Разъемы подключения измерительных проводов:
Для АММ-1216:
Подключение измерительного провода положительной полярности при измерении постоянного тока или измерении других величин, кроме измерения тока более 600 мА (красного цвета)
COM
Подключение второго измерительного провода (черного цвета)
10 А
Подключение измерительного провода при измерении тока до 10 А (красного цвета)
Для АММ-1218 и АММ-1219:
Подключение измерительного провода положительной полярности при измерении напряжения измерении других величин, кроме измерения тока (красного цвета)
COM
Подключение второго измерительного провода (черного цвета)
μA mA
Подключение измерительного провода красного цвета при измерении тока до 600 мА
20 А
Подключение измерительного провода красного цвета при измерении тока от 600 мА до 20 А
Примечание. При измерении мультиметром АММ-1218 и АММ-1219 тока от 10 до 15 А продолжительность измерения не должна превышать 2 минут, после чего необходимо сделать перерыв на 10 минут, в течение которых прибор не должен применяться для измерения какого-либо тока. При измерении тока от 15 до 20 А продолжительность измерения не должна превышать 10 с, после чего необходимо сделать перерыв на 15 минут, в течение которых прибор не должен применяться для измерения какого-либо тока.

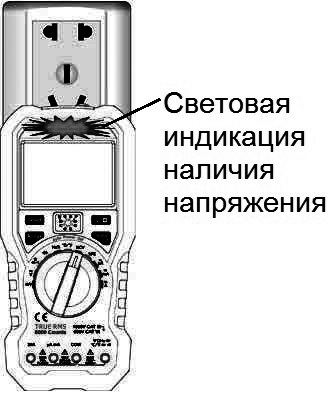

5. Световая сигнализация при работе бесконтактного индикатора переменного напряжения (NCV)
6. Место размещения датчика бесконтактного детектора переменного напряжения.
Какие условия эксплуатации предусмотрены для данного мультиметра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнёзда для измерения тока.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Как измерить напряжение мультиметрами АММ-1216, АММ-1218 и АММ-1219?
Внимание! Проведение измерений любого напряжения более 1000 В (для постоянного) и 750 Вскз переменного неизбежно приведет к повреждению прибора и возможности поражения электрическим током!
1. Переведите поворотный переключатель в положение или (диапазон только в АММ-1218 и АММ-1219). По умолчанию после включения прибора автоматически устанавливается режим измерения постоянного напряжения и на дисплее будет отображаться символ DC. Для переключения в режим измерения переменного напряжения необходимо нажать кнопку , на дисплее отобразятся символы AC.
2. Подключите красный и чёрный измерительные щупы к разъёмам и «COM».
3. При выполнении измерения напряжения переменного тока подключите красный и черный щупы к измеряемой цепи в любом порядке. При выполнении измерения напряжения постоянного тока, следует подключить красный щуп к положительной полярности измеряемого напряжения, а черный – к отрицательной.
Для включения режима ручного выбора диапазона и переключения диапазонов необходимо циклично нажимать .
Примечание. В режиме измерения переменного напряжения циклично нажимая кнопку , можно включить режим измерения частоты, коэффициента заполнения и возврата к первоначальным измерениям.
Как правильно измерить ток мультиметрами АММ-1216, АММ-1218 и АММ-1219?
Внимание! Никогда не пытайтесь произвести измерение тока в цепи, где действующее напряжение превышает 250В. Это может привести к повреждению мультиметра и возможному поражению электрическим током оператора прибора.
Во избежание возможного повреждения мультиметра или тестируемого оборудования проверьте предохранитель мультиметра перед измерением тока. Используйте правильное подключение, выбор функции и диапазон измерений.
Никогда не размещайте измерительные провода параллельно цепи или компоненту, если они подключены к прибору.
1. Выключите питание измеряемой цепи. Разрядите все высоковольтные конденсаторы.
2. Подсоедините черный измерительный провод к разъему «СОМ». Для тока менее 600 мА подсоедините красный измерительный провод к гнезду μA mA мультиметра АММ-1218 или к гнезду μA mA мультиметра АММ-1216. Для тока менее 200 мА подсоедините красный измерительный провод к гнезду μA mA мультиметра АММ-1219. Для тока более 600 мА подсоедините красный провод к гнезду «20А» мультиметра АММ-1218 или к гнезду «10А» мультиметра АММ-1216. Для тока более 200 мА подсоедините красный провод к гнезду «20А» мультиметра АММ-1219.
3. Переведите поворотный переключатель в нужное положение соответственно измеряемому диапазону , или A.
4. Подсоедините измерительные провода к необходимому участку цепи. Обычно провод черного цвета подключают к стороне цепи с меньшим потенциалом (уровнем напряжения). Неправильное подключение проводов будет сопровождаться отрицательным значением результата, но не повредит прибор.
5. Выбор измерения постоянного (DC) или переменного (АС) тока. При включении прибора по умолчанию устанавливается режим измерения постоянного тока, и на дисплее отображаются символы DC. Для переключения в режим измерения переменного тока необходимо нажать и выбрать соответствующий режим, при этом на дисплее будут отображаться символы «АС».
6. Включите питание участка измеряемой цепи и прочтите измеренное значение на дисплее. Нажимая ,можно перевести прибор в режим ручного выбора диапазонов и выбрать диапазон. Если на дисплее отображаются символы «OL» – значение измеряемого тока выходят за пределы установленного диапазона, и необходимо поворотным переключателем установить диапазон с большими значениями.
7. Отключите питание от измеряемой цепи и разрядите конденсаторы. Снимите измерительные провода и приведите устройство в исходное состояние.
Примечание. При измерении переменного тока циклично нажимая на , можно также измерить частоту, коэффициент заполнения или вернуться в режим измерения тока.
Как измерить электрическое сопротивление мультиметрами АММ-1216, АММ-1218 и АММ-1219?
1. Переведите поворотный переключатель в положение .
2. Подключите красный и чёрный измерительные щупы к разъёмам и «COM».
3. Подсоедините измерительные провода к тестируемому устройству. Для включения режима ручного выбора диапазона и переключения диапазонов необходимо циклично нажимать .
Как измерить частоту мультиметрами АММ-1216, АММ-1218 и АММ-1219?
1. Переведите поворотный переключатель в положение Hz% .
2. Подсоедините измерительный провод черного цвета к разъему «COM», а красный провод – к « »
3. Подсоедините измерительные провода к необходимым точкам схемы и прочтите измеренное значение на дисплее.
4. Нажимая можно переключаться между значениями частоты и коэффициента заполнения.
Примечание. При измерении переменного тока или напряжения циклично нажимая на , можно также измерить частоту, коэффициент заполнения или вернуться в режим измерения тока. При измерении сигнала с большой амплитудой рекомендуется перейти в режим измерения переменного напряжения AC и в этом режиме измерить частоту.
Как проверить целостность электрической цепи ("прозвонить") мультиметрами АММ-1216, АММ-1218 и АММ-1219?
Внимание! Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы.
1. Переведите поворотный переключатель в положение . Однократно нажмите , чтоб войти в режим проверки, на дисплее отобразится .
2. Подсоедините измерительный провод черного цвета к разъему «COM», а красный провод – к « »
3. Проверьте требуемый участок цепи щупами измерительных проводов. Если сопротивление цепи менее 30 Ом, прибор будет непрерывно издавать звуковой сигнал.
Как проверить полупроводниковый диод мультиметрами АММ-1216, АММ-1218 и АММ-1219?
1. Переведите поворотный переключатель в положение . Дважды нажмите , чтобы войти в режим проверки диодов, на дисплее отобразится .
2. Подсоедините измерительный провод черного цвета к разъему «COM», а красный провод – к « »
3. Подсоедините красный щуп к положительному выводу (анод) диода, а черный щуп – к отрицательному выводу (катод). Обычно катод диода обозначается полосой.
4. Считайте значение на дисплее прибора. Если подключение измерительных проводов не соответствует полярности выводов, на дисплее отобразится «OL».
Как использовать бесконтактный детектор переменного напряжения в мультиметрах АММ-1216, АММ-1218 и АММ-1219?
Прибор позволяет определять наличие переменного напряжения без контакта с токоведущими частями или проводниками. Датчик, установленный в головке прибора, определяет наличие переменного напряжения, после чего над экраном начинает мигать светодиодная полоска над дисплеем и раздается звуковой сигнал.
Внимание! Всегда перед использованием проверяйте работоспособность прибора на известном рабочем проводнике с переменным напряжением.
Прибор не будет достоверно показывать наличие напряжения при разряженной или поврежденной батарее.
Напряжение может присутствовать в проводнике и без сработавшей индикации, например в экранированных кабелях.
Внешние факторы, такие, например, как статическое электричество, тоже могут вызвать ложное срабатывание.
1. Переведите поворотный переключатель в положение NCV.
2. Убедитесь в работоспособности прибора на известном проводнике под напряжением.
3. Приложите верх прибора вплотную к источнику напряжения, как показано на рисунке.
4. Если напряжение определится прибором, включится светодиод над дисплеем (см. рисунок) и прозвучит звуковой сигнал.
Как измерить температуру термопарой К-типа мультиметрами АММ-1216, АММ-1218 и АММ-1219?
Прибор позволяет измерять температуру с использованием термопары типа К (аналогично термопаре из комплекта поставки прибора).
1. Переведите поворотный переключатель в положение °С/°F.
2. Подсоедините провод черного цвета термопары из комплекта поставки прибора к разъему «COM», а красный провод термопары к разъему « ».
3. Обеспечьте хороший контакт точки сплава термопары и измеряемого объекта. Дождитесь установившихся значений измеренной температуры на дисплее прибора.
Как измерить напряжение относительно опорного напряжения мультиметрами АММ-1216, АММ-1218 и АММ-1219?
При выполнении относительных измерений считывание представляет собой разницу между сохраненным опорным значением и входным сигналом.
1. Нажмите до появления на дисплее надписи REL. При нажатии измеренное значение запомнится и будет использоваться как опорное значение. При дальнейших измерениях отображаемое на дисплее значение будет составлять разность между измеренным и опорным значением: RELΔ (текущее значение) = измеренное значение – значение опорного уровня.
2. Для возврата к обычным измерениям необходимо еще раз нажать .
Примечание. При относительном измерении режим ручного диапазона будет активирован автоматически. (Относительное измерение должно проводиться в определенном диапазоне, то есть эта функция доступна только в режиме ручного переключения.)
Эта функция недоступна при измерении переменного напряжения/тока и частоты.
Что означают звуковые сигналы в мультиметрах АММ-1216, АММ-1218 и АММ-1219?
Во время измерений прибор подает звуковые сигналы.
Звуковой сигнал
Режим
Значение
1 короткий
всегда
при нажатии на функциональную кнопку
5 коротких
всегда
за одну минуту до автоматического отключения
1 длинный
всегда
непосредственно перед отключением
непрерывно
измерение напряжения
если измеряемое напряжение превышает: 1000 В постоянного напряжения или 750 В переменного
непрерывно
измерений целостности цепи
при значении сопротивления менее чем 50 Ом
двойной сигнал
всегда
если функция Bluetooth включена, но не используется, через 10 минут она автоматически отключится. Перед отключением мультиметр подаст звуковой сигнал дважды.
Как включить режим удержания данных в мультиметрах АММ-1216, АММ-1218 и АММ-1219?
1. Для удержания измеренного значения нажмите , изображение на дисплее «заморозится» и на дисплее отобразится символ "H" (для АММ-1218) или «HOLD» (для АММ-1219).
Как включить подсветку или фонарик в мультиметрах АММ-1216, АММ-1218 и АММ-1219?
Для включения подсветки экрана/ фонарика необходимо поворотным переключателем включить прибор и нажать и удерживать 3 с , прозвучит звуковой сигнал, и включится подсветка дисплея и фонарик.
Для выключения нажать и удерживать до выключения подсветки.
Как заменить батарею в мультиметрах АММ-1216, АММ-1218 и АММ-1219??
ПРЕДУПРЕЖДЕНИЕ. Во избежание поражения электрическим током и повреждения прибора не предпринимай-
те попыток выполнить какие-либо функции по обслуживанию прибора, если вы не имеете специальной подготовки для этого. Если прибор не работает, проверьте батареи питания и замените их при необходимости. Если прибор по прежнему не работает, обратитесь в сервисный центр.
Если прибор не планируется использовать длительное время, выньте из него батарею.

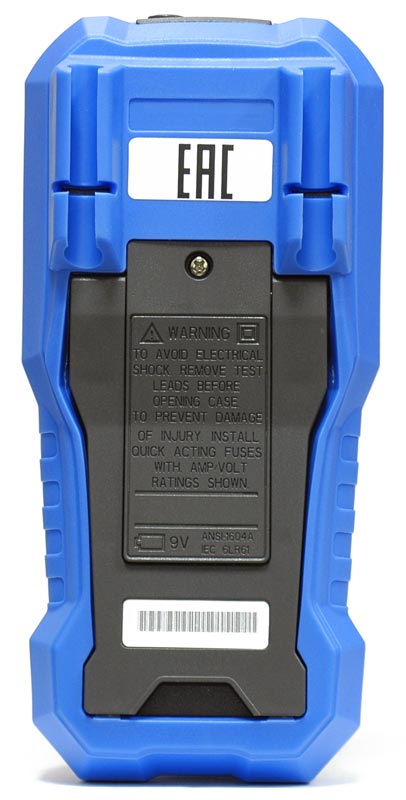

Замена батарей
Когда напряжение батарей опустится ниже необходимого уровня, на дисплее появится символ. В этом случае батареи питания необходимо заменить. Отключите измерительные щупы от прибора. Откройте крышку батарейного отсека, отвинтив винт крестообразной отвёрткой. Вставьте новую батарею в посадочное место, соблюдая полярность. Установите крышку батарейного отсека обратно и закрепите её винтами.
Примечание. В мультиметре АММ-1218 батарея типа 6F22 («Крона») сначала устанавливается в крышку батарейного отсека в соответствии с полярностью (контакты батареи должны без усилий войти в соответствующие отверстия в крышке), после чего крышка вместе с батареей вставляется в мультиметр. При установке крышки соблюдайте осторожность, чтобы не повредить пружинные контакты.
ОСТОРОЖНО! Во избежание получения электрического удара не используйте прибор при открытой или незакреплённой задней крышке прибора или крышке батарейного отсека.
Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.

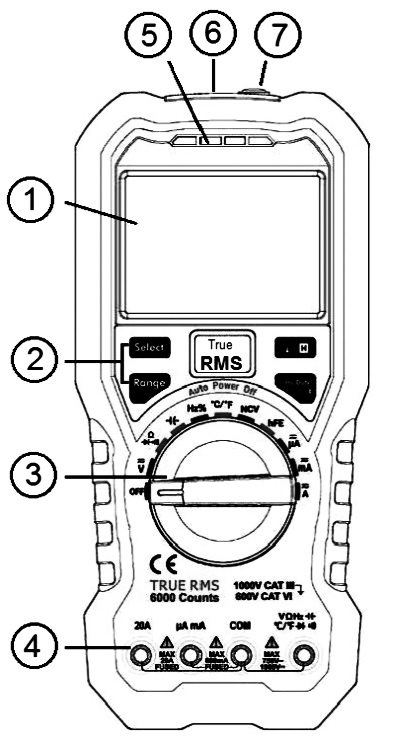

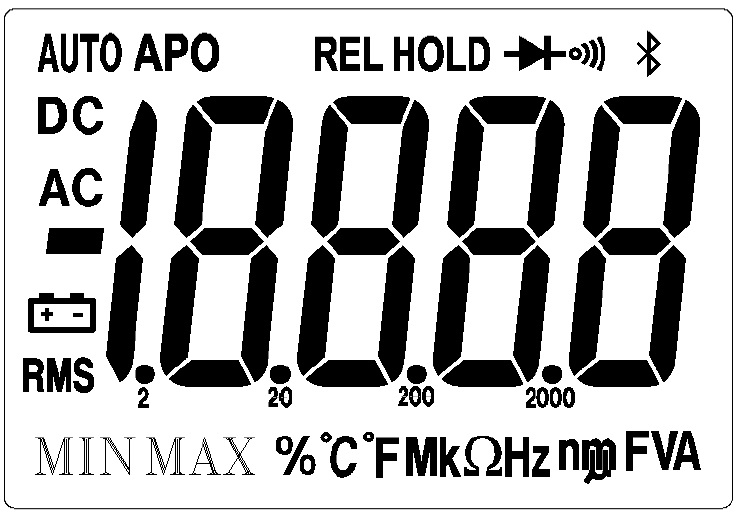

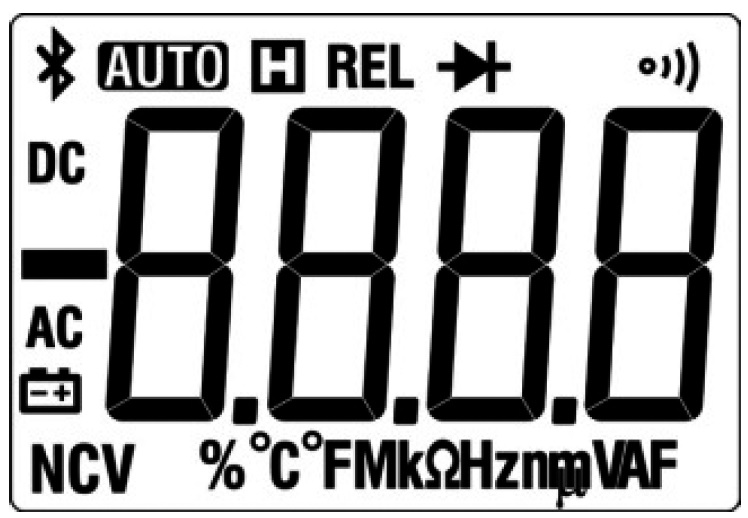

1. ЖК-дисплей с подсветкой
– выбор постоянного или переменного напряжения
– выбор автоматического или ручного выбора диапазона
– подсветка дисплея / Фонарик
– выбор режима измерения частоты / коэффициента заполнения
– Измерение постоянного и переменного напряжения
– Измерение постоянного и переменного напряжения до 600 мВ (только для АММ-1218) или до 200 мВ (только для АММ-1219)
– Измерение сопротивления, проверка диодов, измерение целостности цепи (прозвонка)
– Измерение электрической емкости
– Измерение постоянного и переменного тока до 6000 мкА (АММ-1216 и АММ-1218), до 2000 мкА (АММ-1219)
– Измерение постоянного и переменного тока до 600 мА (АММ-1216 и АММ-1218), до 200 мА (АММ-1219)
головке прибора, определяет наличие переменного напряжения, после чего над экраном начинает мигать светодиодная полоска над дисплеем и раздается звуковой сигнал.
