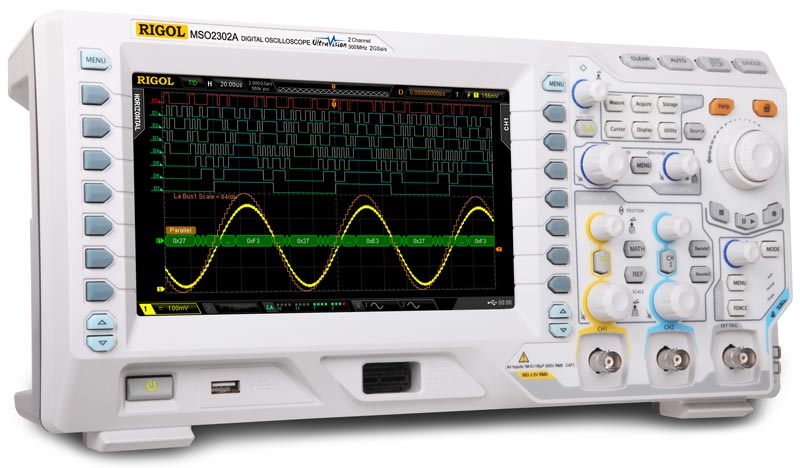

RIGOL MSO2202A-S Цифровой осциллограф MSO2202A с опцией встроенного генератора

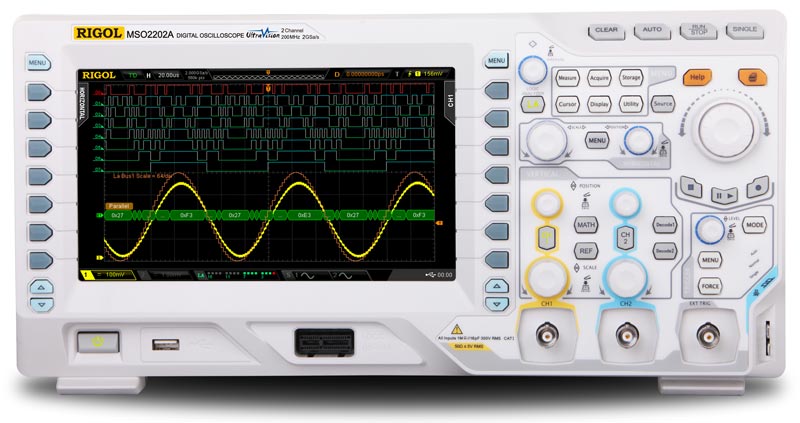

MSO2202A-S Цифровой осциллограф MSO2202A с опцией встроенного генератора - Вид спереди

◄ ►

Торговая марка:
Номер в Госреестре СИ: 57457-14

Цифровой осциллограф смешанных сигналов со встроенным генератором: 2 аналоговых канала + 16 цифровых. Осциллограф: полоса пропускания - 200 МГц; частота дискретизации - 2 Гвыб/с (1 Гвыб/с на канал). Макс. память - 56 M (28 М на канал); входной импеданс: 1 МОм, 50 Ом; скорость захвата 50000 осц/сек; 256 градаций яркости; расширенная синхронизация в т.ч. протоколы I2C, RS232, SPI, USB. UltraVision; курсорные измерения. 24 автоизмерения; матем. функции; БПФ;. интерполятор: линейный, Sin(x)/x; усреднение; пиковый детектор (500 пс); покадровый регистратор (65000 кадров); самописец; тестирование в пределах Pass/Fail. Логич.анализатор: 1Гвыб/сек, 28 М точек 50000 осц /сек.Генератор: 2 канала, Полоса 0,1 Гц...25 МГц; 14 бит; 6 стандартных, 7 встроенных + произв.форма. глубина до 16 К точек, дискрет. 200 Мвыб/с; амплитуда 20 мВ...5 Впп. Выход синхронизации. Интерфейс: USB-host, USB-device, LAN. Дисплей: 20 см (8"), цветной, TFT, 800 х 480. Вес: 3,9 кг. Размеры: 361,6 x 179,6 x 130.8 мм.

Розничная цена: 219 912,00 руб.

НДС включён в цену

Есть на складе

В корзину Быстрый заказ
(без регистрации)

Цифровой осциллограф Rigol MSO2202A-S является универсальным инструментом для разработки, диагностики и отладки цифровых и аналоговых устройств. Rigol MSO2202A-S обладает широкой функциональностью, включая расширенные возможности по запуску и возможность синхронизации и декодирования последовательных шин (I²C, RS-232, SPI и др.).

В цифровом осциллографе Rigol MSO2202A-S применена инновационная технология UltraVision, которая обеспечивает большую длину записи осциллограммы, высокую скорость захвата осциллограмм и удобную навигацию по захваченному сигналу. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин.

Широкий выбор интерфейсов для дистанционного управления позволяет интегрировать осциллограф MSO2202A-S в измерительную лабораторию практически любой конфигурации.

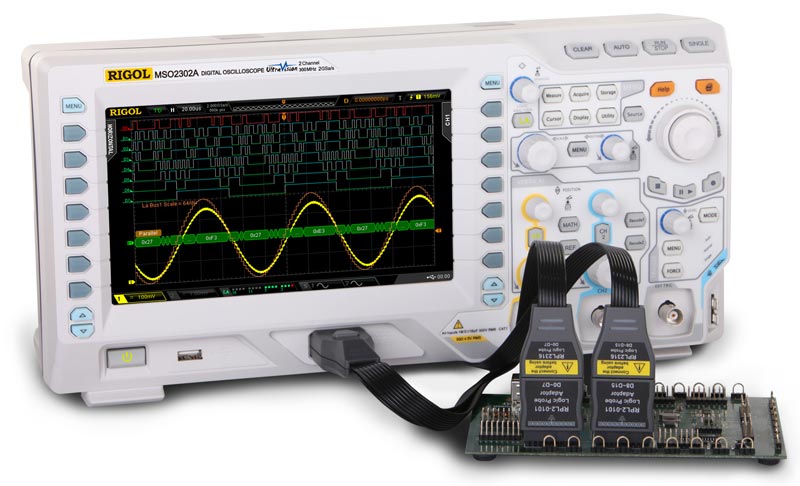

Кроме того, в цифровом осциллографе Rigol MSO2202A-S имеется встроенный шестнадцатиканальный логический анализатор, благодаря чему этот прибор может быть использован для проектирования и отладки схем со смешанными сигналами.

Цифровой осциллограф Rigol MSO2202A-S поставляется с предустановленной опцией встроенного двухканального генератора сигналов.

Технические характеристики

Характеристика		Значение
Полоса пропускания		200 MГц
Количество каналов		2 + 16 цифровых + внешний запуск
Минимальная детектируемая длительность импульса		5 нс
Регистрация	Режим	Обычный Пиковый детектор Аналоговые каналы: 500 пс - один канал, 1 нс - два канала Цифровые каналы: 1 нс(8 каналов), 8 нс (16 каналов) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
	Макс. дискретизация (реальное время)	2Аналоговые каналы: 2 Гвыб/сек (1 Гвыб/сек - 2 канала) Цифровые каналы: 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
	Режим высокого разрешения	12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	Аналоговые каналы: 1 MΩ±1% \|\| 16 пФ ±3 пФ или 50 Ω±1,5% Цифровые каналы: 101 кΩ±1% \|\| 9 пФ ±3 пФ
	Учет ослабления пробников	Аналоговые каналы: 0,01х-1000х с шагом 1-2-5
	Максимальное входное напряжение	3Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п Цифровые каналы: 40 Вскз CAT I Переходное перенапряжение 800 Вп-п
	Ограничение полосы пропускания	20 МГц/100 МГц, полный диапазон
Параметры горизонтальной системы	Скорость захвата осциллограмм	50000 осц./сек
	Интерполяция	(sin x)/x
	Глубина записи	Аналоговые каналы: 56 М точек (28 М точек на канал) штатно с 2023 года
	Коэффициент развертки	2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
	Коэффициент развертки	2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
	Погрешность временной базы	±25 ppm
	Максимальная задержка	Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с
	Режимы	Y-T, X-Y, самописец, задержка
Параметры вертикальной системы	Вертикальное разрешение	Аналоговые каналы: 8 бит Цифровые каналы: 1 бит
	Аналоговые каналы
	Вертикальное отклонение	500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω)
	Диапазон смещения	±2 В (500 мкВ ~ 50 мВ), ±10 В (51 мВ ~ 200 мВ), ±50 В (205 мВ ~ 2 В ) ±100 В (2,05 В ~ 10 В )
	Полоса пропускания для аналогового периодического сигнала	DC ~ 200 МГц
	Полоса пропускания для однократного сигнала	DC ~ 200 МГц
	Низкочастотный предел	≤5 Гц ( на входе BNC)
	Время нарастания	≤1,8 нс (типичное)
	Погрешность коэф.усиления	±2%
	Погрешность смещения	±0,1 дел ±2 мВ ±1%смещения
	Изоляция между каналами	≥40 дБ
	Цифровые каналы
	Пороги	1 группа из 8 каналов, настраиваемые
	Уровень порогов	TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
	Диапазон значений порогов	±15 В с шагом 10 мВ
	Погрешность установки порога	±(100 мВ + 3% от установленного значения)
	Макс.динамический диапазон	±10 В + значение порога
	Мин. размах напряжения	500 мВп-п
	Вертикальное разрешение	1 бит
Измерения	Курсорные	ручные (ΔV, ΔT, 1/ΔT), слежение, авто
	Автоматические	Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
	Отображение	5 измерений одновременно
	Статистика	Среднее, максимальное, минимальное, девиация, количество измерений
	Частотомер	встроенный, 6 разрядов
	Математические операции	A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
	FFT окна	прямоугольник, Hanning, Blackman, Hamming
	Логические операции	AND, OR, NOT, XOR
	Математические функции	Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
	Декодирование	Parallel (стандартно); RS-232/UART, I²C, SPI, CAN (штатно с 2023 года)

Система запуска

Характеристики		Значене
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
Диапазон уровня запуска	EXT	±4 В
Режим запуска	Авто, обычный, одиночный
Фильтрация	Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска	100 нс ~ 10 с
Чувствительность триггера	1 дел (< 10 мВ); 0,3 дел (>10 мВ)
Запуск по фронту	нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок		2 нс ~ 4 с
Запуск по ранту	условие запуска		положительная или отрицательная полярность: >, <, внутри диапазона <>
Запуск по ранту	диапазон установок		2 нс ~ 4 с
Запуск по окну (штатно с 2023 года)	Фронт		нарастающий, спадающий, нарастающий&спадающий
	Позиция запуска		Вход, выход, время
	Ширина окна (время)		16 нс ~ 4 с
Запуск по N фронту (штатно с 2023 года)	Тип фронта		нарастающий, спадающий
	Время		16 нс ~ 10 с
	Номер фронта		1 ~ 65535
Запуск по видеосигналу	Cистема		NTSC, PAL и SECAM
Запуск по видеосигналу	Cтандарт		480P, 576P, 720P, 1080P; 1080i HDTV (штатно с 2023 года)
Запуск по шаблону	Установка шаблона		H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке (штатно с 2023 года)	Фронт		нарастающий, спадающий
	Условие задержки		>, <, внутри интервала<>, вне интервала ><
	Длительность задержки		2 нс ~ 10 с
Запуск по истечении времени (TimeOut) (штатно с 2023 года)	Фронт		нарастающий, спадающий, нарастающий&спадающий
Запуск по истечении времени (TimeOut) (штатно с 2023 года)	Установка времени		16 нс ~ 4 с
Запуск по длительности события (штатно с 2023 года)	Установка		H, L, X
	Условие запуска		>, <, внутри интервала<>
	Длительность		2 нс ~ 10 с
Запуск Установка/Удержание (Setup/Hold)	Фронт		нарастающий, спадающий
	Установка		H, L
	Время установки		2 нс ~ 1 с
	Время удержания		2 нс ~ 1 с
RS-232/UART запуск	Полярность		положительная, отрицательная
	Условие запуска		Start, Error, Check Error, Data
	Скорость		2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User
	Разрядность		5 bit, 6 bit, 7 bit, 8 bit
I2C запуск	Условие запуска		Start, Restart, Stop, Missing Ack, Address, Data, A&D
	Разрядность адреса		7 бит, 10 бит
	Диапазон		0 ~ 127, 0 ~ 1023
	Длина		1 ~ 5 байт
SPI запуск	Условие		TimeOut
	Значение удержания		100 нс ~ 1 нс
	Разрядность		4 бит ~ 32 бит
	Установка		H, L, X
USB запуск (штатно с 2023 года)	Скорость сигнала		низкая, полная
USB запуск (штатно с 2023 года)	Условие запуска		SOP, EOP, RC, Suspend, ExitSuspend
CAN запуск (штатно с 2023 года)	Тип сигнала		Rx, Tx, CAN_H, CAN_L, Differential
	Условие запуска		SOF, EOF, Frame Type, Frame Error
	Скорость		10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
	Точки сэмплирования		5% ~ 95%
	Тип фрейма		Data, Remote, Error, OverLoad
	Тип ошибки		Bit Fill, Answer Error, Check Error, Format Error, Random Error

Генератор сигналов

Характеристика			Значение
Количесто каналов			2
Частота дискретизации			200 Мвыб/сек
Вертикальное разрешение			14 бит
Максимальная частота			25 МГц
Стандартные формы			Синус, меандр, импульсный, треугольный, шумовой, постоянный ток DC
Пользовательские формы			Кардиотонический, экспоненциальный нарастающий и спадающий, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, произвольной формы
Синус	Диапазон частот		0,1 Гц ~ 25 МГц
	Нелинейность АЧХ		0,5 дБ (относительно 1 кГц)
	Гармонические искажения		-40 дБн
	Негармонические искажения		-40 дБн
	Общие гармонические искажения		1%
	Отношение сигнал/шум		40 дБ
Меандр/Импульс	Диапазон частот		0,1 Гц ~ 15 МГц
	Время нарастания/спада		<15 нс
	Выброс		<5%
	Коэффициент заполнения		10% ~90%
	Разрешение (коэффициент заполнения)		1% до 10 нс (что больше)
	Мин.длительность импульса		20 нс
	Разрешение (длительность импульса)		10 нс или 5 бит (что больше)
	Джиттер		500 пс
Треугольный	Диапазон частот		0,1 Гц ~ 100 кГц
	Линейность		1%
	Симметрия		0% ~100%
Шумовой	Полоса		25 МГц
Пользовательские формы	Диапазон частот		0,1 Гц ~ 1 МГц
Произвольная форма	Диапазон частот		0,1 Гц ~ 10 МГц
	Глубина записи		2 ~ 16 К точек
	Ячеек памяти для сохранения	10
Частота	Точность		100 ppm (<10 кГц); 50 ppm (>10 кГц)
Частота	Разрешение		0,1 Гц или 4 бит (что больше)
Амплитуда	Диапазон		20 мВпик-пик ~ 5 Впик-пик (высокий импеданс) 10 мВпик-пик ~ 2,5 Впик-пик (импеданс 50 Ом)
	Точность		2% (1 кГц)
	Разрешение		100 мкВ или 3 бит (что больше)
Смещение постоянной составляющей	Диапазон		±2,5 В (высокий импеданс); ±1,25 В (импеданс 50 Ом)
	Точность		2% (1 кГц)
	Разрешение		100 мкВ или 3 бит (что больше)

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 8” (203 мм) , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов	160 000 цветов
Послесвечение	мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 3 Вп-п
Частота (типичное)	Меандр 1 кГц

Интерфейс

Стандартный	USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail)
Принтер	PictBridge

Питание

Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<50 Вт
предохранитель	2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	361,6 мм × 179,6 мм × 130,8 мм (ШВГ)
Вес	Около 4 кг (4,5 кг с упаковкой)

Сравнить Rigol MSO2202A-S с Tektronix DPO/MSO2000

Стандартная комплектация

Дополнительная комплектация

комплект для монтажа в стойку RM-DS2000A
адаптер USB-GPIB
пассивный пробник RP2200
пассивный пробник RP3300A
высоковольтный пробник RP1300H
токовый пробник RP1001C
токовый пробник RP1002C
токовый пробник RP1003C
токовый пробник RP1004C
токовый пробник RP1005C
блок питания для токовых пробников RP1000P
дифференциальный высоковольтный пробник RP1025D
дифференциальный высоковольтный пробник RP1050D
дифференциальный высоковольтный пробник RP1100D
адаптер 50 Ом RT50J

Видео

Декодирование сигналов интерфейса RS-232 Запуск по импульсу Декодирование сигналов шины CAN Тестирование "годен / негоден" Запуск по ранту Запуск по видеосигналу Быстрое преобразование Фурье (FFT) Запуск по скорости нарастания Запуск по длительности события Использование пикового детектора Использование покадрового регистратора Запуск по истечении времени Декодирование сигналов шины I2C Математические операции Запуск по окну Запуск по N фронту

Часто задаваемые вопросы

Как активировать опции для приборов Rigol?

Какие условия эксплуатации предусмотрены для данного осциллографа?

Как активировать опции для приборов Rigol?
Активировать опции для приборов Rigol можно двумя способами: Способ 1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой Произойдет автоматический переход на страницу генерации ключа на сайте Rigol. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору! В графу Verification code вводите код верификации, что прописан справа от данной графы. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic". Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As! На одном USB-накопителе может быть только один файл ".lic"! Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями). Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install). Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully". После активации опций прибор рекомендуется перезапустить заново. Внимание! Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий. Способ 2 Выполняете пп.1-6. способа 1 Сохраняете полученный сгенерированный код Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma Соединяете ПК и прибор кабелем USB Находите в ПО свой прибор (например MSO7054) Вызываете панель управления SCPI командами В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2) Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор После активации опций прибор рекомендуется перезапустить заново Наверх

Какие условия эксплуатации предусмотрены для данного осциллографа?
Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение. Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников. Используйте подходящую защиту от превышения напряжения. Применяйте пробники, специфицированные только для данного типа прибора. Не допускается замыкать накоротко выходные или входные разъемы прибора. Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации. Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью. Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки. При подключении кабелей нельзя путать входные разъемы с выходными. Разрешается использование предохранителей специфицируемых только для данного продукта. Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора. Используйте только специфицированные для данного прибора батареи. Замена батареи питания производится только при отключенном приборе. Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов. Это может привести к повреждению прибора и частичной или полной потере его работоспособности Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Документация

Для данного прибора на нашем сайте доступна документация.
Для загрузки документации перейдите в раздел "Загружаемые файлы для Вашего прибора", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на нашем сайте, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные. Далее потребуется зарегистрировать Ваш продукт по его серийному (заводскому) номеру, если Вы не сделали этого ранее.
