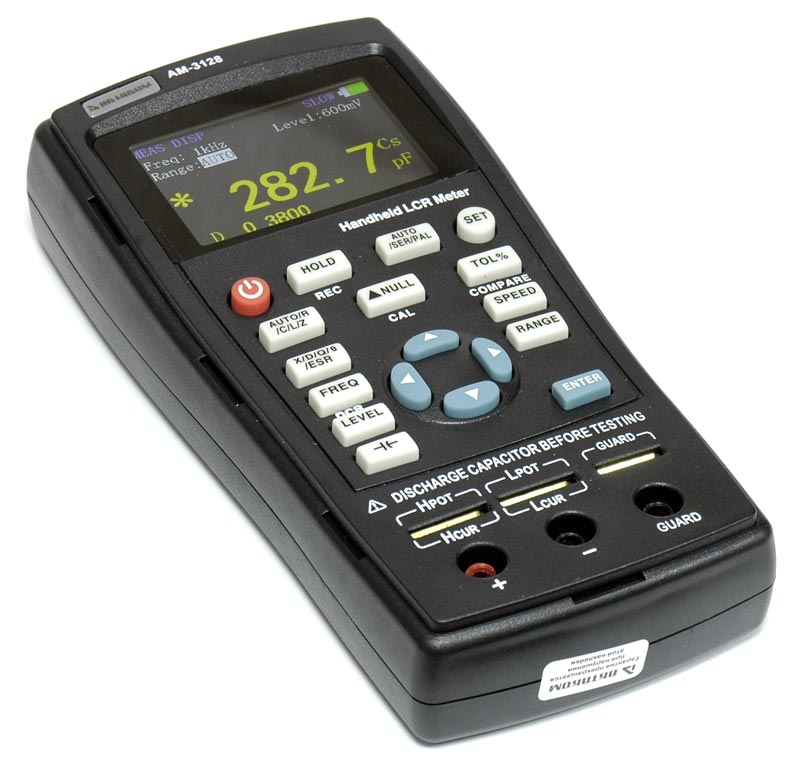

АКТАКОМ АМ-3128 Измеритель RLC

Примечание. В тексте встречается понятие «длительное нажатие». Это касается многофункциональных клавиш и предполагает нажатие на соответствующую клавишу не менее 2 секунд.

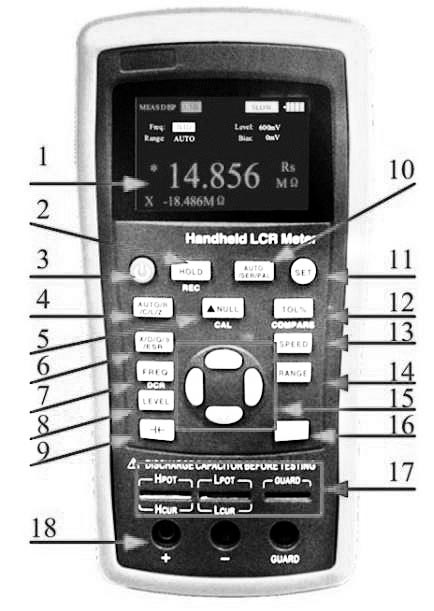

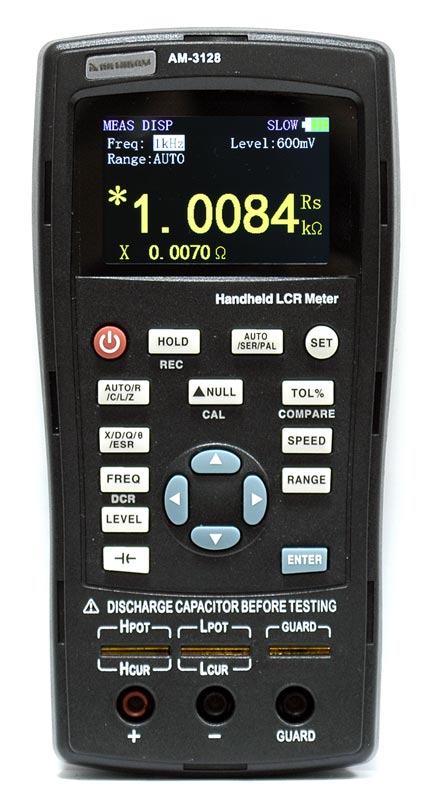

1. Дисплей

2. Клавиша HOLD – короткое нажатие-удержание данных, длительное нажатие – включение режима регистрации

3. (Power) – Клавиша включения/выключения питания (длительное нажатие)

4. Клавиша AUTO/R/C/L/Z – Клавиша быстрого переключения/выбора основного параметра измерения

5. Клавиша ▲NULL/CAL – короткое нажатие включает режим относительных измерений, долгое нажатие - функцию коррекции

6. Клавиша X/D/Q/θ/ESR – Клавиша быстрого переключения/выбора вторичного параметра измерения

7. Клавиша FREQ/DCR – клавиша быстрого переключения фиксированных значений частоты

8. Клавиша LEVEL – быстрое переключение между фиксированными точками выбора уровня напряжения

9. Клавиша – быстрое нажатие включает режим измерения электролитических конденсаторов, длительное нажатие – выбор напряжения смещения

10. Клавиша AUTO/SER/PAL – Клавиша выбор параллельной илипоследовательной эквивалентной схемы замещения

11. Клавиша SET – переключение интерфейса между режимом измерения и системными настройками

12. Клавиша TOL%/COMPARE – короткое нажатие для быстрого переключения предела допуска отклонения компаратора, длительное нажатие – включение и выключение компаратора

13. Клавиша SPEED – Клавиша быстрого переключения скорости измерения

14. Клавиша RANGE – Клавиша быстрого переключения диапазона измерения

15. Навигационные клавиши – клавиши со стрелками вправо и влево для управления перемещением курсора; клавиши со стрелками вверх и вниз для выбора параметра

16. Клавиша ENTER – клавиша ввода

17. Разъем 5-контактного тестового пробника

18. Разъемы 3-контактного тестового пробника

Примечание. Благодаря использованию стандартных разъёмов для штекеров типа «банан», данный прибор может работать с недорогими тестовыми выводами с зажимами «крокодил», однако такая схема подключения не обеспечивает достаточной точности измерений, Для повышения точности измерения желательно использовать 5-полюсные разъёмы для подключения зажимов Кельвина.

Примечание. Прибор имеет независимый контроллер зарядки батареи, который позволяет заряжать аккумулятор даже при выключенном приборе.

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
    • Падение и воздействие вибрации на прибор.
    • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы.
    • Измерение напряжения, используя гнёзда для измерения тока.
    • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
    • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
    • Растягивать с усилием измерительные щупы прибора.
    Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
    Неисправность предохранителя означает нарушение условий эксплуатации прибора.

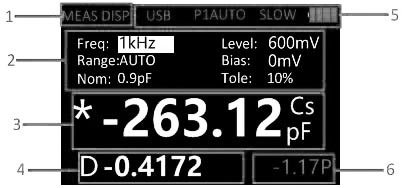

1. Название страницы – используется для индикации текущего режима прибора

2. Поле отображения установленных параметров измерения

3. Поле отображения основных результатов измерения

«*» – указывает на включенный режим сохранения данных

4. Поле отображения результатов вторичных измерений

5. Поле отображения состояния:

– «USB» – подключен USB кабель

– «P1AUTO» – режим отображения основных параметров, отображаются автоматически

– «SLOW» – отображение скорости измерений

– Значок батареи показывает уровень заряда батареи

6. Поле отображения состояния компаратора:

– дисплей компаратора показывает процентное отклонение значения тестируемого компонента от номинального значения

– зеленый цвет символов и буква «P» (PASS) – значение в пределах допуска

– красный цвет символов и буква «F» (FAIL) – значение вне пределов допуска

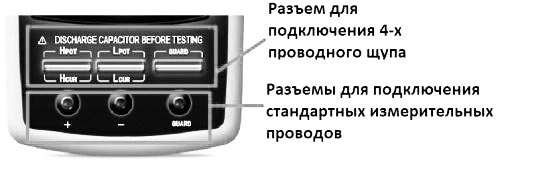

Прибор позволяет проводить измерения как с использованием обычных измерительных проводов с разъемами типа «банан», так и с использованием 5-контактных пробников (щупы Кельвина)

Стандартные измерительные провода с разъемами типа «банан» и щупом или зажимом типа «крокодил» удобны в использовании и широко распространены, однако не дают требуемой точности измерений.

Для обеспечения высокой точности измерений необходимо использовать 5-контактные измерительные провода, использующие 4-проводную схему измерений (щупы Кельвина), позволяющую компенсировать влияние измерительных проводов на результат измерений.

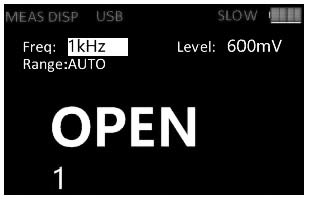

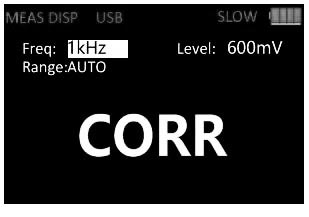

Доступны два режима калибровки: открытая калибровка (Open Clear)и короткозамкнутая калибровка (Short Clear), Калибровка может снизить распределённую погрешность, вызванную измерительными проводами.

Например, закрытая калибровка может снизить контактное сопротивление резисторов и измерительных щупов, а открытая калибровка может снизить влияние распределённых ёмкостей и сопротивлений при измерении элементов с высоким импедансом.

Метод коррекции показан ниже:

1. Подключите испытательные провода.

2. Перед входом в функцию калибровки необходимо убедиться в том, что клеммы испытательных разъемов разомкнуты или замкнуты. Нажать клавишу ▲NULL для входа в интерфейс калибровки, после чего прибор автоматически определит, разомкнуты или замкнуты измерительные разъемы, как показано на рисунке.

3. Нажмите повторно на клавишу ▲NULL для изменения типа калибровки – разомкнутую (OPEN) или короткозамкнутую (SHORT), соответствующее изображение на дисплее показано на рисунке. Если коррекция прошла успешно, на вторичном дисплее отображается "SUCCESS" (успешно) или "FAILED" (неудачно).

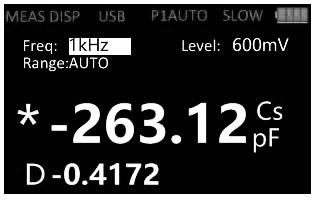

Установка частоты тестового сигнала

При проведении измерений прибор подает на испытуемый образец сигнал переменного тока определенной частоты и амплитуды. Выбор значения частоты играет определяющую роль, т.к. один и тот же объект

измерения из-за нелинейных и распределенных свойств будет показывать разные значения на различных частотах тестового сигнала. Поэтому перед проведением измерений необходимо правильно выбрать частоту

тестового сигнала в зависимости от типа исследуемого образца.

Существует два способа изменения частоты тестового сигнала:

Первый способ: нажать клавишу FREQ для переключения между различными частотами (100 Гц, 120Гц, 1кГц, 10кГц, 40 кГц, 100 кГц)

Второй способ: нажмите клавиши со стрелками вправо и влево для выбора поля установки частоты на дисплее (поле подсветится маркером), как показано на рисунке, и нажмите клавиши со стрелками вверх и вниз для переключения частот.

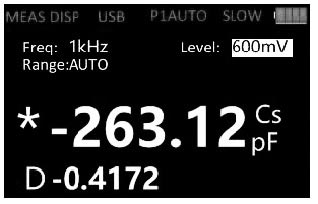

Установка уровня тестового сигнала

Установка уровня тестового сигнала также возможна двумя методами.

Метод первый: нажмите клавишу LEVEL для переключения между различными тестовыми сигналами.

Метод второй: нажмите клавиши со стрелками вправо и влево для выбора поля установки уровня на дисплее (поле подсветится маркером), как показано на рисунке, и нажмите клавиши со стрелками вверх и вниз для переключения частот.

Установка основного измеряемого параметра

Выберите тип параметра измерения. Сначала выберите основной параметр.

Нажмите клавишу AUTO/R/C/L/Z для последовательного переключения между следующими основными параметрами: R (сопротивление), C (емкость), L (индуктивность), Z (импеданс) и AUTO (автоматический). При выборе AUTO для основного параметра в строке состояния отображается "Автоматический основной параметр" – AUTO. Эта функция используется для автоматического выбора основного и дополнительного параметров и подходящего параллельного/последовательного эквивалентного режима для L, C, R, Выбор осуществляется на основании импеданса элемента и в соответствии с результатом тестирования. Эта функция делает удобным проведение измерений разнотипных или неизвестных элементов.

После установки основного измеряемого параметра можно установить вторичный измеряемый параметр. Для этого нажмите клавишу X/D/Q/θ/ESR для последовательного переключения и выбора: D (tg угла потерь), Q (добротности), θ (фазовый угол), ESR (эквивалентное последовательное сопротивление), X (реактивность).

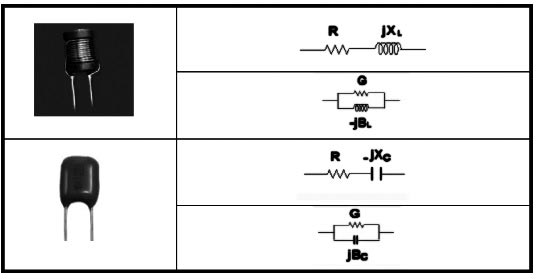

Установка эквивалентной схемы

Из-за неидеальности характеристик и распределённых параметров реальные элементы можно представлять как набор идеальных элементов, соединённых между собой в определённой последовательности. Обычно используются две простые эквивалентные модели: последовательная и параллельная,

Выбор подходящего эквивалентного режима может улучшить результат измерения. В целом, последовательный режим больше подходит для элементов с низким импедансом (<100 Ом), а параллельный режим – для элементов с высоким импедансом (>10 кОм), Для элементов, с импедансом между двумя этими значениями, эквивалентный режим не оказывает большого влияния на результат измерения.

Нажмите клавишу AUTO/SER/PAL и последовательно нажимайте для выбора эквивалентной модели (SER, PAL).

Выбор режима относительных измерений

Режим относительных измерений позволяет использовать текущее значение в качестве опорного при последующих измерениях.

Для этого необходимо кратковременно нажать на клавишу ▲NULL , включится режим относительных измерений, при этом текущее значение будет использоваться в качестве опорного. Опорное и относительное значения будут отображаться соответственно на вторичном и основном дисплее.

Измерение сопротивлений

Подключить образец как указанно на рисунке.

1. Длительно нажать клавишу POWER для включения прибора.

2. Нажать клавишу AUTO/R/C/L/Z до тех пор, пока на дисплее не отобразится символ Rs, что означает выбор измерения сопротивления, как показано на рисунке

3. Также измеряемое сопротивление можно вставить в пазы разъема 17 или использовать щупы Кельвина

4. Нажмите клавишу FREQ, чтобы выбрать желаемую частоту теста, нажмите клавишу LEVEL, чтобы выбрать желаемый уровень тестового сигнала.

5. Для выбора другого вторичного параметра нажмите клавишу X/D/Q/θ/ESR.

6. Считайте результаты измерения с экрана.

Напоминание. Сигнал переменного тока используется прибором для измерения сопротивления, поэтому результат теста отражает характеристики сопротивления для переменного тока прибора, а не его сопротивление постоянному току.

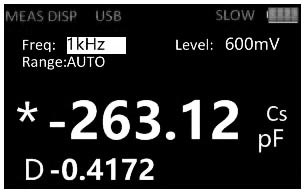

Измерение емкости конденсаторов

Подключить образец как указанно на рисунке.

1. Длительно нажать клавишу POWER для включения прибора.

2. Нажать клавишу AUTO/R/C/L/Z до тех пор, пока на дисплее не отобразится символ Cs, что означает выбор измерения емкости, как показано на рисунке.

3. Также измеряемый конденсатор можно вставить в пазы разъема 17 или использовать щупы Кельвина.

4. Нажмите клавишу FREQ, чтобы выбрать желаемую частоту теста, нажмите клавишу LEVEL, чтобы выбрать желаемый уровень тестового сигнала.

5. Для выбора другого вторичного параметра нажмите клавишу X/D/Q/θ/ ESR.

6. Считайте результаты измерения с экрана.

Напоминание. Конденсатор или емкостное устройство должно быть обязательно разряжено перед измерениями. Конденсатору большой емкости требуется более длительное время для полной разрядки.

Измерение индуктивности

Подключить образец как указанно на рисунке.

1. Длительно нажать клавишу POWER для включения прибора.

2. Нажать клавишу AUTO/R/C/L/Z до тех пор, пока на дисплее не отобразится символ Ls, что означает выбор измерения индуктивности, как показано на рисунке:

3. Также измеряемую индуктивность можно вставить в пазы разъема 17 или использовать щупы Кельвина

4. Нажмите клавишу FREQ, чтобы выбрать желаемую частоту теста, нажмите клавишу LEVEL, чтобы выбрать желаемый уровень тестового сигнала.

5. Для выбора другого вторичного параметра нажмите клавишу X/D/Q/θ/ ESR.

6. Считайте результаты измерения с экрана.

1. Длительно нажать клавишу POWER для включения прибора.

2. Нажать клавишу AUTO/R/C/L/Z до тех пор, пока на дисплее не отобразится символ Zs, что означает выбор измерения импеданса, как показано на рисунке:

3. Также измеряемый элемент можно вставить в пазы разъема 17 или использовать щупы Кельвина

4. Нажмите клавишу FREQ, чтобы выбрать желаемую частоту теста, нажмите клавишу LEVEL, чтобы выбрать желаемый уровень тестового сигнала.

5. Для выбора другого вторичного параметра нажмите клавишу X/D/Q/θ/ESR.

6. Считайте результаты измерения с экрана.

В этом режиме в дополнительном экранном поле 6 отображается процентное отклонение измеренной величины от установленного значения.

Метод установки номинального значения следующий:

1. Включите прибор и установите режим измерения, элемент с требуемым номинальным значением должен быть помещен в тестовый зажим прибора.

2. Нажмите клавишу TOL%, чтобы включить компаратор, и установить номинальное значение - это значение измеряемого элемента с одной цифрой после запятой, но оно не может быть меньше минимального значения (напр. если измеряемый элемент 1.0694kΩ , то номинальное значение 1kΩ; напр. если измеряемый элемент 330.92Ω, то номинальное значение 330Ω).

3. Если номинальное значение не является требуемым, с помощью клавиш со стрелками вправо и влево переместите курсор на номинальное значение, нажмите клавишу ENTER для входа в интерфейс для изменения номинального значения.

Функция фиксации показаний (максимальное, минимальное, среднее)

Если данные измерений характеризуются низкой стабильностью и изменяются в определенном диапазоне, удобно использовать режим фиксации данных для получения показаний. В режиме фиксации данных можно динамически получать максимум, минимум и среднее значение в определенном диапазоне.

Включите функцию фиксации:

Длительным нажатием клавиши HOLD включается функция фиксации данных, записанное значение отображается на вторичном дисплее, и в этот момент функция HOLD недоступна. Короткими нажатиями на клавишу HOLD выбирается отображение максимального, минимального или среднего значения.

Отключение функции фиксации:

Длительное нажатие клавиши HOLD выключает функцию записи данных.

Напоминание. После изменения типа измеряемого параметра прибор автоматически выйдет из функции фиксации данных.

Режим удержания показаний (HOLD)

Функция удержания данных используется для сохранения отображаемых данных на дисплее. Измерения продолжаются, но данные на ЖК-дисплее не обновляются в процессе измерений.

Для включения функции нажмите клавишу HOLD, и на ЖК-дисплее отобразится «*», что указывает на то, что функция удержания данных активирована. А результаты измерений для основных и вторичных параметров – это те, которые отображаются перед нажатием клавиши HOLD.

Чтобы отключить функцию удержания показаний, нажмите еще раз клавишу HOLD, и «*» исчезнет с ЖК-дисплея; прибор вернется в нормальный режим измерения.
