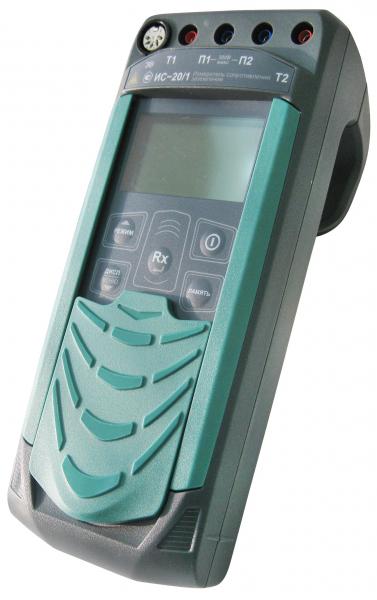

ИС-20/1 с 2-мя клещами Измеритель сопротивления заземляющих устройств
ИС-20/1 с 2-мя клещами Измеритель сопротивления заземляющих устройств
|
|
Номер в Госреестре СИ: 53720-13
Функция измерения сопротивления единичного заземлителя без разрыва системы заземления с помощью клещей КТИ-20/1 и КТИ-20/2 (40 и 80 мм, входят в базовый комплект поставки). Измерение сопротивления заземления без вспомогательных электродов с применением двух клещей от 0,01 до 100 Ом (нужны дополнительно клещи передающие КП-20/1, приобретаются дополнительно). Измерение сопротивления элементов заземления двух-, трёх- или четырёхпроводным методом в диапазоне 1мОм-10 кОм. Измерение сопротивления металлосвязи током свыше 200 мА с разрешением от 1мОм. Защита от неправильного включения. Ударопрочный, пыле- и влагозащищенный корпус. Основная погрешность 3%. Рабочая температура -15…+50 Со. Память на 10000 измерений. Степень защиты корпуса IP 54. Питание аккумулятор Ni-MH 6 В или 5 элементов типа АА. Габариты прибора 105 х 245 х 88 мм, вес 0,8 кг.
ПОСТАВЛЯЕТСЯ С ПОВЕРКОЙ
|
Розничная цена:
недоступно
НДС включён в цену
На заказ
|
Прибор ИС-20/1 предназначен для:
- измерения сопротивления элементов заземления трех- или четырехпроводным методом от 1 мОм до 10 кОм
- измерения сопротивления металлосвязи током свыше 200 мА с разрешением 1мОм
- вычисление удельного сопротивления грунта в Ом/м
- измерение сопротивления единичного заземлителя в многоэлементном заземлении без разрыва цепи заземлителей
- измерение переменного тока частотой 50 Гц от 1 мА до 2,5А (токовые клещи КТИ-20/1 и КТИ-20/2)
- измерение сопротивления заземления без вспомогательных электродов с применением двух клещей от 0,01 до 100 Ом (дополнительные токовые клещи КП-20/1)
Особенности
- защита от появления напряжения во время измерения
- высокая помехоустойчивость
- автоматический выбор диапазонов измерений
- возможность калибровки прибора на сопротивление измерительных проводников произвольной длины при измерении по двухпроводной схеме
- высокоинформативный ЖК дисплей
- ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP54 встроенная
- память на 10000 измерений
- связь с компьютером
Технические характеристики
|
Параметр
|
Значение
|
|
Диапазоны измерения сопротивления контура заземления
|
1- 999 мОм
1,00 -9,99 Ом
10,0 - 99,9 Ом
100 - 999 Ом
1кОм - 9,99 кОм
|
|
Максимальный тестовый ток
|
250 мА/128 Гц
|
|
Минимальное разрешение, Ом
|
0,001
|
|
Погрешность
|
3%
|
|
Фильтрация помехи
|
до 24 В
|
|
Измерение переменного тока частотой 50Гц (с помощью клещей КТИ-20)
|
1мA – 2,5А
|
|
Диапазон измерения сопротивления заземления методом двух клещей без разрыва петли заземления (доп. токовые клещи КП-20/1)
|
0,01 - 100 Ом
|
|
Измерение напряжения (амплитудное значение)
|
300 В
|
|
Диапазон рабочих температур
|
от -15°С до +55°С
|
|
Питание
|
аккумулятор Ni-MH 6B или 5 элементов типа АА
|
|
Габариты прибора, мм
|
105х120х250 мм
|
|
Вес прибора, кг
|
не белее 0,8
|
Стандартная комплектация
- прибор
- аккумулятор Ni-MH 6 В (установлен в приборе)
- адаптер для заряда аккумулятора
- струбцина для подключения к шине заземления
- изолированный зажим типа "крокодил" - 2 шт
- провод 1,5 м с острым зондом - 2 шт
- провод 40 м на катушке - 2 шт
- клещи измерительные КТИ-20/1
- Bluetooth-USB адаптер
- руководство по эксплуатации
- сумка для переноски
Дополнительная комплектация
- клещи передающие КП-20/1 РАПМ.418114.004
- штырь заземления РЛПА.305177.004 - 1 м
- комплект штырей заземления РЛПА.305177.004 - 1 м. 4 шт с сумкой
Часто задаваемые вопросы
Какие условия эксплуатации предусмотрены для данного омметра?
| Какие условия эксплуатации предусмотрены для данного омметра? |
|
Условия эксплуатации:
- Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 0…40 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
- Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
- Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор
- Измерение емкости и сопротивления, температуры, прозвонка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
- Измерение напряжения, используя гнезда для измерения тока.
- Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
- Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
- Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
- Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
