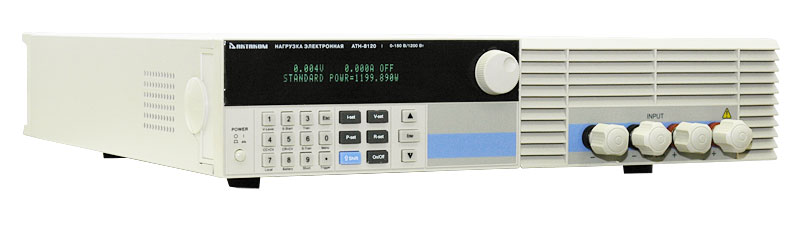

АКТАКОМ АТН-8125 Электронная программируемая нагрузка

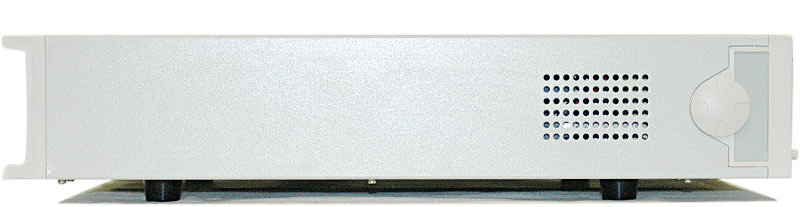

АТН-8125 Электронная программируемая нагрузка - вид сбоку

◄ ►

Торговая марка:
Номер в Госреестре СИ: 50595-12

Программируемая электронная нагрузка: входное напряжение 0...500 В, входной ток 0...60 А, макс.мощность 1200 Вт, точность установки 0,03%. Режимы стабилизации: CC, CV, CW, CR, CC+CV, CR+CW. Измерение напряжения, тока, мощности; тестирование батарей; работа по списку; динамическое тестирование, автоматическое тестирование. ВФД-дисплей. RS-232/USB, габаритные размеры 104х428х454 мм. Масса 17,6 кг

Розничная цена: 457 554,00 руб.
с учётом скидки
действует до 31.12.2024

НДС включён в цену

Есть на складе

Участвует в акции

Данный прибор можно приобрести по специальной цене!

Подробности...

В корзину Быстрый заказ
(без регистрации)

Электронная нагрузка АКТАКОМ АТН-8125 является эффективным инструментом для испытания источников электропитания радиоэлектронных устройств. У программируемой электронной нагрузки АТН-8125 имеется возможность эмулировать работу в различных режимах (стабилизация напряжения, тока, сопротивления, мощности), а также функции работы по спискам и динамического тестирования.

Возможности АТН-8125

ВФД-дисплей
Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW
Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Функция "мягкого" запуска
Тестирование батарей
Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
Поддержка внешнего запуска
Компенсация падения напряжения
Работа по спискам
Автоматическое тестирование
Управление по USB/RS-232

Технические характеристики

Входные параметры	Мощность	1200 Вт
	Ток	0...60 A
	Напряжение	0...500 В
CC режим	Диапазон	0...6 A	0...60 A
	Разрешение	0.1 мA	1 мA
	Точность	0.03%уст.знач.+0.05%диап.	0.03%уст.знач.+0.05%диап.
CV режим	Диапазон	0.1...19.999 В	0.1...500 В
	Разрешение	1 мВ	10 мВ
	Точность	0.03%уст.знач.+0.02%диап.	0.03%уст.знач.+0.05%диап.
CR режим	Диапазон	0.03...10 кОм	0.03...5 кОм
	Разрешение	16 бит	16 бит
	Точность	0.1%уст.знач.+0.1%диап.	0.1%уст.знач.+0.1%диап.
CW режим	Диапазон	0...1200 Вт	0...1200 Вт
	Разрешение	1 мВт	10 мВт
	Точность	0.1%уст.знач.+0.1%диап.	0.1%уст.знач.+0.1%диап.
Измерение напряжения	Напряжение	0...19.999 В	0...500 В
	Разрешение	1 мВ	10 мВ
	Точность	0.015%уст.знач.+0.03%диап.	0.015%уст.знач.+0.03%диап.
Измерение тока	Ток	0...6 A	0..60 A
	Разрешение	0.01 мА	0.1 мA
	Точность	0.03%уст.знач.+0.05%диап.	0.03%уст.знач.+0.08%диап.
Измерение мощности	Мощность	100 Вт	1200 Вт
	Разрешение	1 мВт	10 мВт
	Точность	0.1%уст.знач.+0.1%диап.	0.1%уст.знач.+0.1%диап.
Тестирование батарей	Напряжение батареи: 0.1...150 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА;
Динамическое тестирование	Работа по спискам: переключение: 0...25 кГц; 2.5 A/мкс; T1&T2: 60 мкс-999 с; точность: ±(15% смещение+10% диап.)
"Мягкий" запуск Время	1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс; 500 мс; 1000 мс Точность: ±(15% смещение+10% диап.)
Короткое замыкание	Ток (CC)	=6.6 A	= 66 A
	Напряжение (CV)	0 В
	Сопротивление (CR)	= 100 мОм
Размеры	ШВД (мм)	428103.5453.5
Масса	кг	17.6

Стандартная комплектация

Электронная нагрузка
Кабель питания
Эксплуатационный документ

Дополнительная комплектация

Преобразователь интерфейсов USB-RS232 AKTAKOM АСЕ-1633
Программное обеспечение AELP Aktakom ElectronicLoadPro Программное обеспечение

Описание коммуникационного протокола связи компьютера и электронной нагрузки (в формате PDF, английский язык) доступно на сайте www.aktakom.ru , после регистрации прибора с указанием серийного номера прибора.

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Совместимое программное обеспечение

AELP Aktakom ElectronicLoadPro Программное обеспечение
Программное обеспечение АКТАКОМ ElectronicLoadPro предназначено для обеспечения дистанционного управления электронными нагрузками АТН-8036, АТН-8060, АТН-8060, АТН-8065, АТН-8180, АТН-8185, АТН-8240, АТН-8245, АТН-8360, АТН-8365, АТН-8366, АТН-8020, АТН-8030, АТН-8120, АТН-8125. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1633

Часто задаваемые вопросы

Какие условия эксплуатации предусмотрены для данной электронной нагрузки?

Возможно ли параллельное соединение электронных нагрузок для увеличения значения рабочего тока?

Какие условия эксплуатации предусмотрены для данной электронной нагрузки?
Условия эксплуатации: Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики". Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается замыкать накоротко выходные или входные разъёмы прибора. Не подавайте внешнее напряжение, превышающее допустимое значение на входные разъёмы синхронизации. Не подавайте напряжение, превышающее допустимое (указано на передней панели) на разъёмы входа компенсации. Не допускается подача внешнего сигнала с неправильной полярностью. Это может привести к повреждению прибора и частичной или полной потере его работоспособности. Используйте только специфицированные соединительные провода, предназначенные для данного изделия. При эксплуатации не закрывайте вентиляционные отверстия для поддержания требуемого уровня теплоотвода. Во избежание поражения электрическим током не дотрагивайтесь до неизолированных частей соединительных проводов при подключении или уже подключённом тестируемом устройстве. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Возможно ли параллельное соединение электронных нагрузок для увеличения значения рабочего тока?
Да, такое подключение возможно. Но, естественно, что в таком соединении должны использоваться одинаковые модели (т.е. модели с одним и тем же индексом). Наверх

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
