АКТАКОМ APS-4215 Источник питания

APS-4215 Источник питания

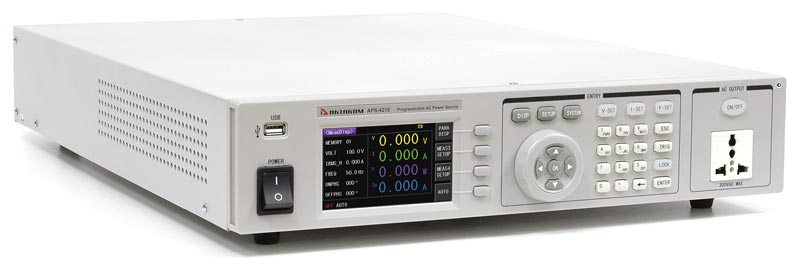

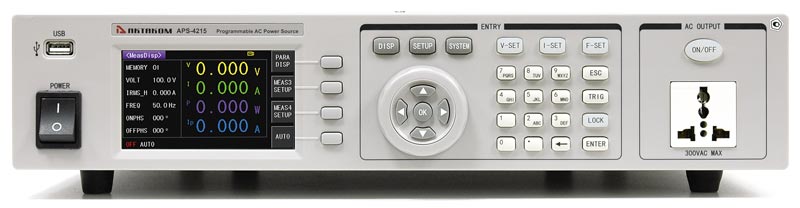

APS-4215 Источник питания - вид спереди
Торговая марка: АКТАКОМ
Замена: APS-4220
USB Host RS-232

Источник переменного напряжения (АС). 1 фаза. Максимальная выходная мощность 500 Вт. Выходное напряжение 0…300 Вскз (частота 45…500 Гц), 2 диапазона. Максимальный выходной ток 16,8 Апик / 4,2 Аскз. (диапазон 150 В); 8,4 Апик / 2,1 А скз. (диапазон 300 В). Начальная фаза 0°…359°. Коэффициент гармоник 0,5%. Крест-фактор >4. Измерение и одновременное отображение параметров нагрузки: напряжение 0…300 В (0,5%); частота 45…500 Гц; ток (скз) 0…4,2 А / 2,1 А (0,5%); ток (пик) 0…16,8 А / 8,4 А (5%); мощность 0…500 Вт; коэффициент мощности; коэффициент амплитуды. Работа по списку 50 групп (9 шагов/группа). Годен/Не годен. Выход синхронизации. Зашита по току, по напряжению, мощности, температуре. Цветной дисплей 4,3", 480х270. Интерфейсы USB, RS-232. Габаритные размеры 600х430х88 мм. Вес 30 кг.

Розничная цена: недоступно

НДС включён в цену

На заказ



Источник питания АКТАКОМ APS-4215 является однофазным источником переменного напряжения, причём он способен формировать на выходе не только сигнал синусоидальной формы, но и эмулировать различные аномалии. Богатый набор функций, включая возможность программирования различных режимов работы и поддержку дистанционного управления, позволяют использовать источник питания APS-4215 в составе измерительных и испытательных лабораторий.

Особенности источника питания APS-4215

  • Линейная схема
  • Ручной и программируемый режимы управления
  • Программируемые режимы: режим тайминга (работа по списку), режим регулировки скорости нарастания и спада во времени, режим формирования положительных и отрицательных импульсных выбросов/понижения или повышения амплитуды
  • Напряжение, ток, мощность, пиковый ток, крест-фактор, коэффициент мощности могут отображаться одновременно
  • Регулировка начальной и конечной фазы
  • Функция удержания
  • Память: 50 профилей в ручном режим, 50 групп по 9 шагов в группе в программном режиме
  • Сохранение настроек и результатов измерения
  • Защита: установка ограничения по току (HI-A), от перегрузки по напряжению (OVP), от пониженного напряжения (LVP), от перегрузки по току (OCP), от перегрузки по мощности (OPP), от перегрева (OTP).
  • Интеллектуальная система охлаждения с двумя режимами скоростей
  • Поддержка дистанционного управления входными функциями: управление входом из 7 профилей памяти
  • Поддержка дистанционного управления выходными функциями: PASS, FAIL; отключение выхода
  • Интерфейсы RS-232, USB
  • Цветной ЖК дисплей 4,3", 24 разряда цвета, 480×272 точек

Технические характеристики

Выходные параметры

Мощность 500 Вт
Переменное напряжение 0...300 В
Частота 45...500 Гц
Тип 1 фаза / 2 провода
Коэф. гармоник (THD) 80...140 В (низкий диапазон) ≤0,5%
160...280 В (высокий диапазон)
Крест-фактор (CF) ≥4
Нестабильность по сети питания 0,1% +10%
Нестабильность при изменении нагрузки ≤0,5% (резистивная нагрузка)
Время отклика <100 мкс

Установка

Переменное напряжение Диапазон 0...300 В
Разрешение 0,1 В
Переменный ток Диапазон 0...150 В 0…16,8 Апик / 4,2 Аскз
0...300 В 0…8,4 Апик / 2,1 Аскз
Разрешение 0,001 А
Частота Диапазон 45...500 Гц
Разрешение 45,0...99,9 Гц 0,1 Гц
100...500 Гц 1 Гц
Начальная / Конечная фаза Диапазон 0...359 °
Разрешение 1 °

Измерение

Переменное напряжение Диапазон 0...300 В
Разрешение 0, 1 В
Точность ±(0,5% Uуст. + 2 е.м.р..)
Частота Диапазон 45...500 Гц
Разрешение 45,0...99,9 Гц 0,1 Гц
100...500 Гц 1 Гц
Точность ±0,1 Гц
Переменный ток, СКЗ Диапазон 0...150 В 0…4,200 Аскз
0...300 В 0…2,100 Аскз
Разрешение 0,001 А
Точность ±(0,5% Iуст. + 2 е.м.р..)
Переменный ток, пик (AP) Диапазон 0...150 В 0…16,80 Апик
0...300 В 0…8,40 Апик
Разрешение 0,01 А
Точность ±(5% Iуст. + 2 е.м.р..)
Мощность Диапазон 0...500 Вт
Разрешение 0,1 Вт
Точность ±(0,6% Pуст. + 5 е.м.р..)
Коэффициент мощности (PF) Разрешение 0,001
Точность 3 е.м.р.

Общие характеристики

Питание сети 115 / 230 В ±15%, 47...63 Гц, 16 А / 8 А, 1 фаза, коэффициент мощности 0,7
Габаритные размеры 600 × 430 × 88 мм
Масса 30 кг

Стандартная комплектация

  • Источник питания
  • Кабель питания
  • Эксплуатационный документ

Часто задаваемые вопросы

  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Каково назначение органов управления и элементов на передней и задней панелях источника питания APS-4215 и APS-4220?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
  • Что обозначают поля значений на дисплее источника питания APS-4215 и APS-4220?
  • Как подключить источник питания APS-4215 и APS-4220 к сети и нагрузку к прибору?
  • Как установить режим работы ручного управления в источниках питания APS-4215 и APS-4220?
  • Как установить режим работы по списку (программируемый режим) в источниках питания APS-4215 и APS-4220?
  • Что обозначают поля дисплея а режиме отображение измерений Measurement Display источника питания APS-4215 и APS-4220?
  • Каково назначение экранных кнопок в режиме отображения измерений в источниках питания APS-4215 и APS-4220?
  • Что обозначают символы в строке состояния в источниках питания APS-4215 и APS-4220?
  • Как использовать режим измерений в источниках питания APS-4215 и APS-4220?
  • Что обозначают символы в строке состояния в режиме измерения источников питания APS-4215 и APS-4220?

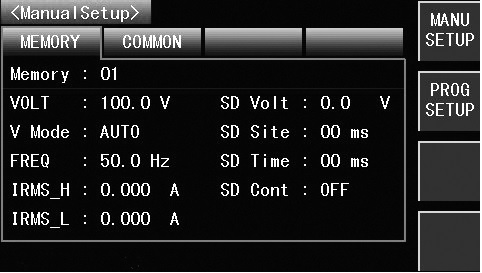

  • Как установить параметры выходного напряжения в режиме ручного управления MANUAL SETUP в источниках питания APS-4215 и APS-4220?

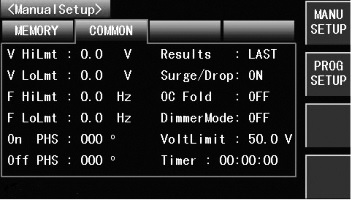

  • Что обозначают параметры общих настроек COMMON SETTING в режиме ручного управления в источниках питания APS-4215 и APS-4220?

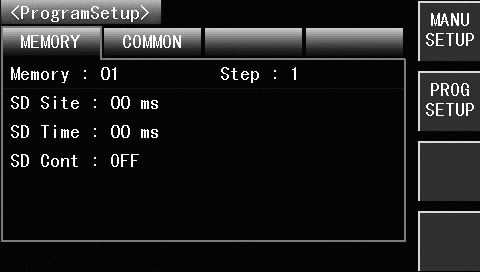

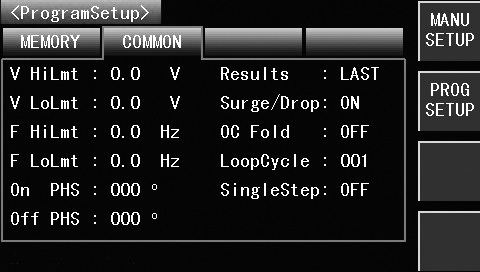

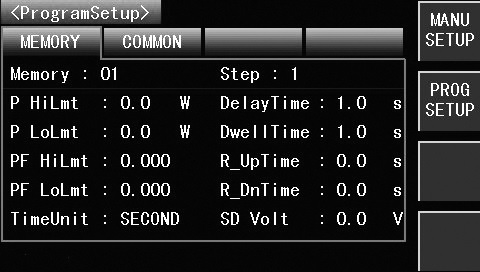

  • Какие установки возможны в программируемом режиме PROGRAMMABLE MODE (режим работы по списку) в источниках питания APS-4215 и APS-4220?
  • Какие общие установки программируемого режима возможны в источниках питания APS-4215 и APS-4220?

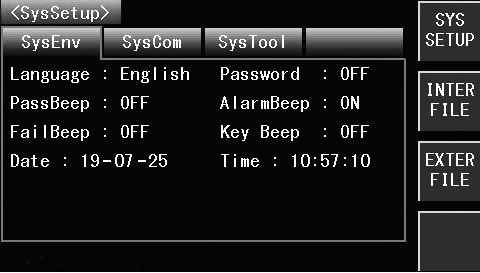

  • Каково назначение общих системных настроек на вкладке SysEnv в источниках питания APS-4215 и APS-4220?

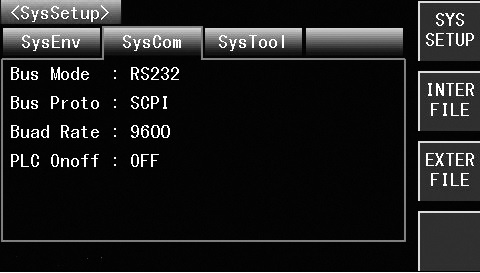

  • Как настроить подключение к внешним устройствам и компьютеру в источниках питания APS-4215 и APS-4220?

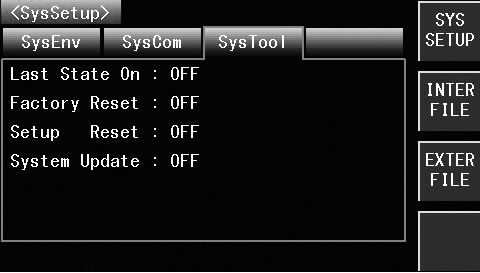

  • Как настроить состояние прибора после включения или сбросить на заводские настройки в источниках питания APS-4215 и APS-4220?

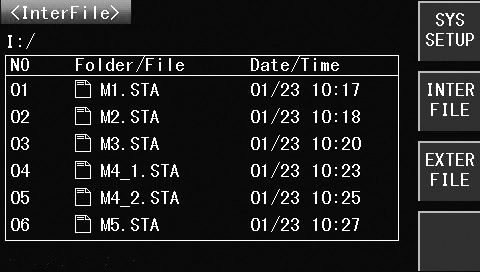

  • Как использовать внутреннюю память в источниках питания APS-4215 и APS-4220?

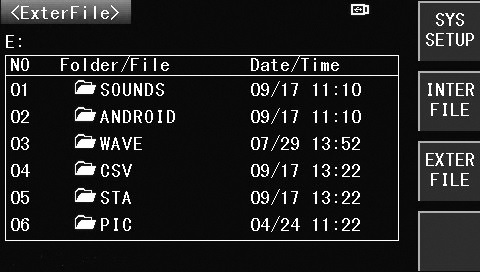

  • Как использовать внешние запоминающие устройства в источниках питания APS-4215 и APS-4220?
  • Как создать искажение формы выходной волны Surge/Drop в источниках питания APS-4215 и APS-4220?

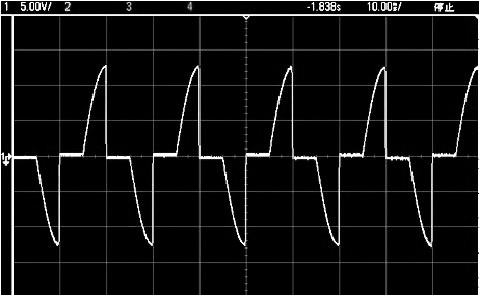

  • Как использовать функцию диммирования DIMMER FUNCTION в источниках питания APS-4215 и APS-4220?
  • Как установить вид отображения в источниках питания APS-4215 и APS-4220?

  • Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Каково назначение органов управления и элементов на передней и задней панелях источника питания APS-4215 и APS-4220?

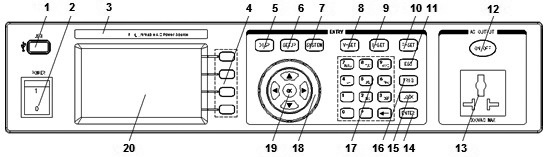

    Элементы передней панели

    1. USB-host интерфейс
      Сохранение и чтение данных
    2. POWER
      Клавиша включения
    3. Название модели
    4. Функциональные клавиши
      Активные клавиши экранных кнопок
    5. DISP
      Включение экрана и меню измерений
    6. SETUP
      Включение экрана и меню настроек измерений
    7. SYSTEM
      Включение экрана и меню системных установок
    8. V-SET
      Установка значения выходного напряжения
    9. I-SET
      Установка значения выходного тока
    10. F-SET
      Установка значения частоты
    11. ESC
      Отмена ввода или действия
    12. ON/OFF
      Включение/выключение нагрузки
    13. Power Output Socket
      Розетка подключения нагрузки
    14. ENTER
      Клавиша ввода значения или команды
    15. LOCK
      Клавиша блокировки клавиатуры и клавиш
    16. TRIG
      Клавиша ручного запуска
    17. Number pad and delete button
      Цифровая клавиатура и клавиша удаления знака
    18. Поворотный переключатель Knob
      Установка значения или перемещение курсора
    19. Навигационные клавиши и ОК
      Передвижение маркера по полю экрана
    20. ЖК дисплей

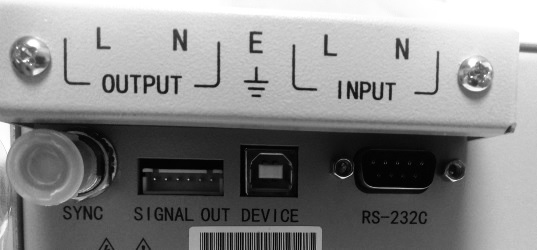

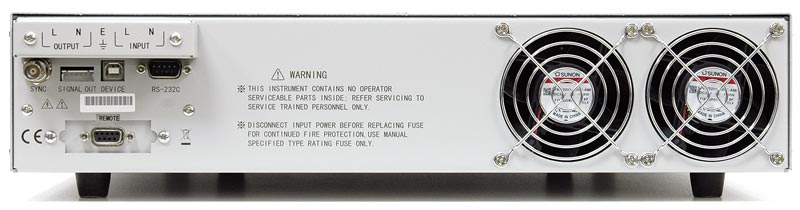

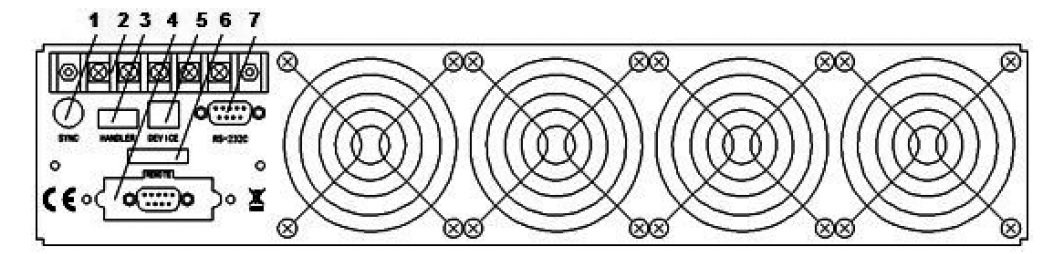

    Элементы задней панели

    1. Выход SYNC синхросигнала 10 В, когда функция включена в настройках
    2. Клеммы подключения питания и выходные терминалы
    3. Выходной сигнал PASS, FAIL или PROCESSING для внешних устройств (SIGNAL OUT)
    4. Подключение интерфейса удаленного доступа (REMOTE)
    5. USB-интерфейс для подключения к компьютеру (DEVICE)
    6. Табличка с указанием модели и серийного номера прибора
    7. Интерфейс RS-232 для подключения к компьютеру (RS-232C)

    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх

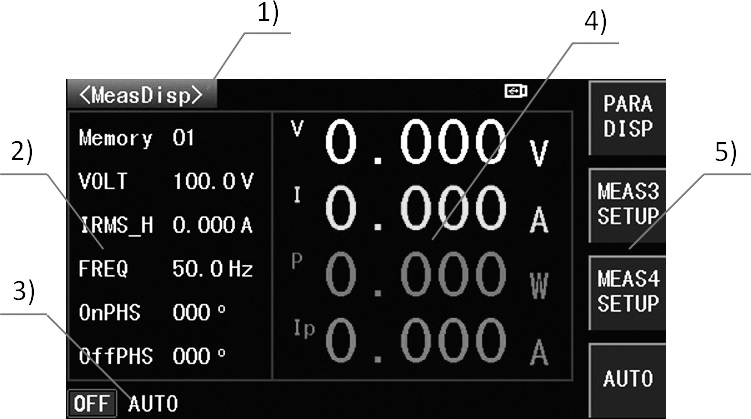

    Что обозначают поля значений на дисплее источника питания APS-4215 и APS-4220?

    1) Зона главного меню

    В этой области указывается название текущей меню функций

    2) Зона установки параметров

    Эта область используется для изменения параметров теста

    3) Зона отображения состояния прибора

    Эта область используется для отображения различной оперативной информации и различной информации о состоянии во время тестирования системы.

    4) Зона отображения результатов измерений

    В этой области показаны результаты тестирования параметров. Дисплей параметров 1 показывает значение выходного напряжения, дисплей параметров 2 показывает значение выходного тока, дисплей параметров 3 показывает значение выходной мощности, а дисплей параметров 4 показывает пиковое значение тока.

    5) Зона экранных кнопок

    Эта область используется для отображения экранных кнопок меню функций, соответствующего области курсора.


    Наверх

    Как подключить источник питания APS-4215 и APS-4220 к сети и нагрузку к прибору?

    Прибор работает от сети переменного тока напряжением 115/230 В ±15% и частотой 47…63 Гц.

    Установите прибор на ровную поверхность так, чтобы вентиляционные отверстия остались свободными.

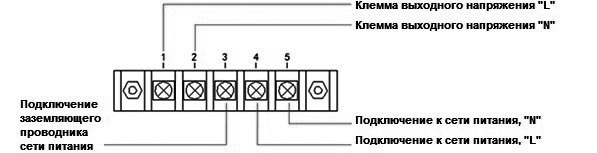

    Подсоедините кабель из комплекта поставки прибора к клеммам на задней панели в соответствии с рисунком:


    Схема подключения также указана на защитной крышке клеммной колодки.

    Подключите прибор к сети переменного тока.

    Нажмите клавишу POWER, на экране появится заставка и начнется загрузка внутренней программы.




    Наверх

    Как установить режим работы ручного управления в источниках питания APS-4215 и APS-4220?

    1) Установите режим: нажмите клавишу SETUP, затем нажмите экранную кнопку MANU SETUP.

    2) Установите режим выходного напряжения: используйте клавишу направления для перемещения курсора в режим V, а затем используйте экранную кнопку AUTO или HIGH для выбора диапазона напряжения.

    3) Установите выходное напряжение: Нажмите клавишу направления или для перемещения курсора в режим VOLT, и установите выходное напряжение с помощью цифровых клавиш и клавиши ENTER.

    4) Установите выходную частоту: Нажмите клавишу направления или для перемещения курсора к настройке FREQ и установите значение частоты с помощью цифровых клавиш и клавиши ENTER.

    5) Нажмите клавиши DISP и затем ON/OFF для подачи напряжения на нагрузку.


    Наверх

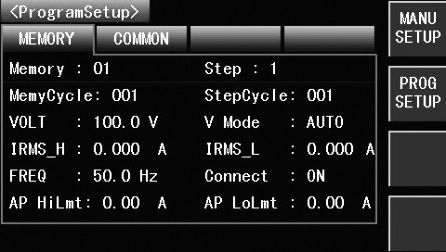

    Как установить режим работы по списку (программируемый режим) в источниках питания APS-4215 и APS-4220?

    1) Установите выходной режим: нажмите клавишу SETUP, затем нажмите экранную кнопку PROG SETUP.

    2) Установите параметры в следующей последовательности: нажимая клавиши или передвигайте курсор, чтобы установить параметры – напряжение, частоту, шаг, время задержки и так далее.

    3) Порядок установки шагов: нажимая навигационные клавиши и передвиньте курсор на установку параметров шага. Используя цифровую клавиатуру и клавишу ENTER установите номер шага и затем, как в пункте 2) установите все параметры для этого шага.

    4) Повторите пункты 2) и 3) для установки необходимых шагов.

    5) Нажмите клавиши DISP и затем ON/OFF для подачи напряжения на нагрузку.


    Наверх

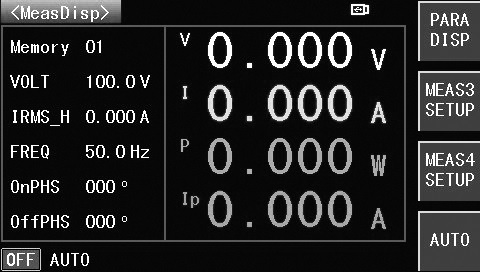

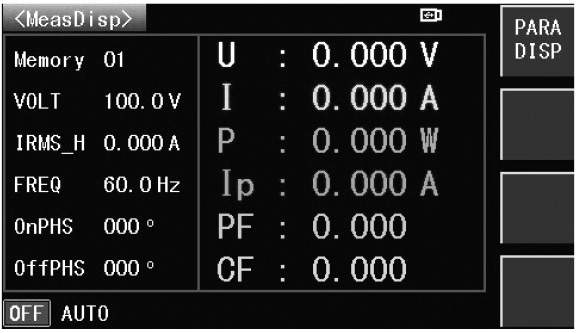

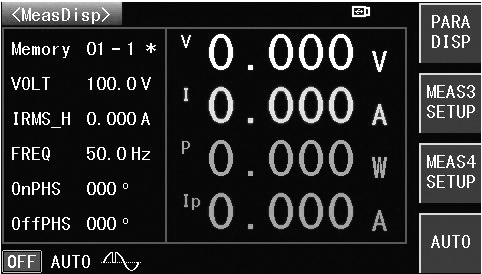

    Что обозначают поля дисплея а режиме отображение измерений Measurement Display источника питания APS-4215 и APS-4220?

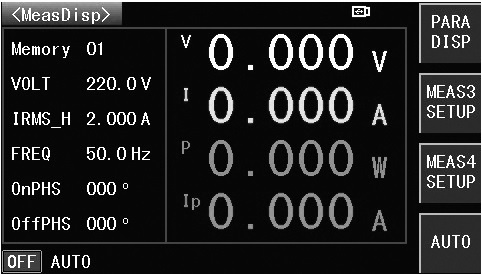

    Нажмите клавишу DISP (поз.5 Рис.1), в режиме ручного управления экран прибора будет отображаться как:

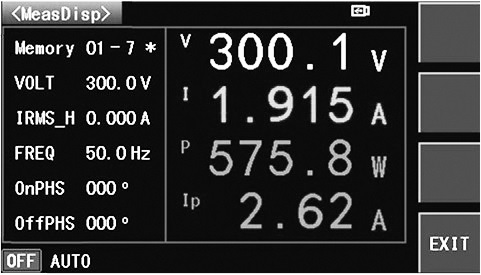

    а в программируемом режиме отображается:

    где в строке Memory отображается номер группы и номер исполняемого шага.

    Ниже в таблице приводится описание полей экрана и настройки параметров:

    Поле Описание Установка параметров
    Memory В ручном режиме значение этого параметра указывает номер группы памяти, всего 1…50 групп памяти. В программируемом режиме первая цифра указывает номер группы памяти, от 1 до 50, а вторая цифра указывает номер шага, всего от 1 до 9 шагов. Значение * после значения указывает на то, что шаг выполняется. Если после этого значения нет знака *, то выполнение шага законченно. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции.
    Значение напряжения
    VOLT
    Установка выходного напряжения, диапазон настройки составляет 0,0…300,0 В. В ручном режиме этот параметр можно быстро изменить с помощью кнопки V-SET. В режиме отображения измерений в программируемом режиме этот параметр не может быть изменен.
    Значение максимального тока
    IRMS_H
    Этот параметр представляет собой текущую настройку максимального значения тока. При установленном напряжении не более 150В диапазон составляет 0.000~4.200А (16,8 А для APS-4220); при установленном напряжении более 150В диапазон установки составляет 0.000~2,100А (8,4 А для APS-4220). При настройке на 0.000 функция максимального значения тока отключается. В ручном режиме этот параметр можно быстро изменить кнопкой I-SET. В режиме отображения измерений в программируемом режиме этот параметр не может быть изменен. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции.
    Угол начальной фазы волны выходного напряжения
    ONPHS
    Этот параметр представляет собой угол начальной фазы формы волны на выходе и находится в диапазоне от 0 до 359°. В режиме отображения измерений в программируемом режиме этот параметр не может быть изменен.
    Угол конечной фазы волны выходного напряжения
    OFFPHS
    Этот параметр представляет собой угол конечной фазы формы волны на выходе и находится в диапазоне от 0 до 359°. В режиме отображения измерений в программируемом режиме этот параметр не может быть изменен.

    Наверх

    Каково назначение экранных кнопок в режиме отображения измерений в источниках питания APS-4215 и APS-4220?
    Отображение параметров PARA DISP Используется для переключения отображения выходных параметров На странице <Meas Disp> нажмите клавишу, соответствующую экранной кнопке PARA DISP, чтобы отобразить выходной параметр

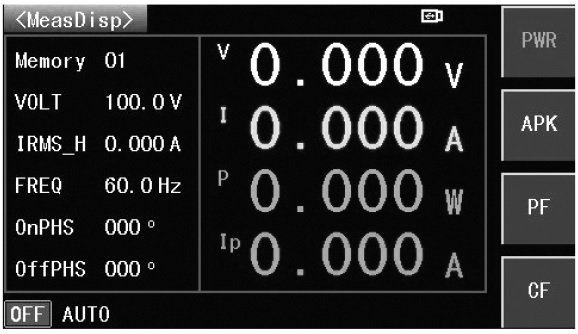

    Установка параметров MEAS3 (MEAS3 SETUP) Эта экранная кнопка используется для настройки параметров, необходимых для MEAS3, нажмите эту программную клавишу, чтобы выбрать мощность (PWR), пиковый ток (APK), коэффициент мощности (PF), крест-фактор(CF). В экранном меню <Meas Disp> нажмите клавишу, соответствующую экранной кнопке MEAS3, а затем нажмите PWR, APK, PF, CF, по мере необходимости для переключения выходных параметров MEAS 3.
    Установка параметров MEAS4 (MEAS4 SETUP) Эта экранная кнопка используется для настройки параметров, необходимых для MEAS4, нажмите эту программную клавишу, чтобы выбрать мощность (PWR), пиковый ток (APK), коэффициент мощности (PF), крест-фактор (CF). Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру, в зоне с экранными кнопками отображается меню функций для этого параметра, которое можно изменить экранными кнопками ON и OFF.
    AUTO Эта кнопка устанавливает диапазон напряжения, который может быть установлен на "AUTO" или "HIGH". Когда режим установки напряжения установлен на "AUTO", прибор автоматически определит, высокое или низкое напряжение, исходя из заданного напряжения. Когда режим напряжения установлен на "HIGH", напряжение будет установлено на "HIGH" (т.е. диапазон 0…300V). В экранном меню <Meas Disp> нажмите AUTO для переключения между «AUTO» и «HIGH»


    Наверх

    Что обозначают символы в строке состояния в источниках питания APS-4215 и APS-4220?
    В нижней части экрана отображается информация о текущем режиме работы прибора:

    OFF – нагрузка не подключена, на выходных терминалах нет напряжения

    AUTO – Режим напряжения установлен как «AUTO»

    – включена функция SD (функция Surge/Drop – функция эмуляции искажения волны напряжения, выбросы и провалы, см. ниже


    Наверх

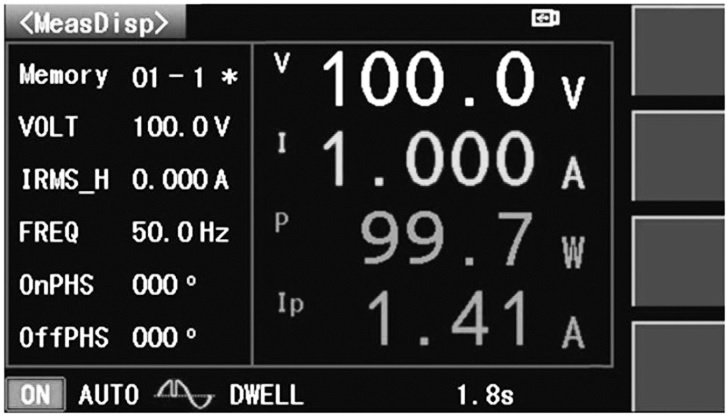

    Как использовать режим измерений в источниках питания APS-4215 и APS-4220?

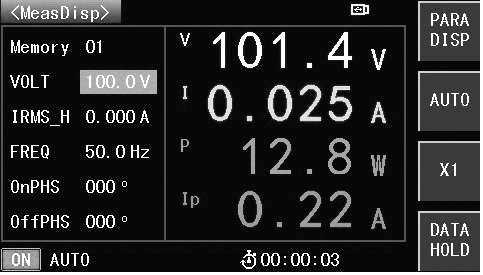

    Для начала тестирования перейти в меню <Meas Disp> нажать клавишу ON/OFF на передней панели прибора для подачи напряжения на выходные терминалы и подключения нагрузки. В режиме ручного управления экран будет отображать следующие параметры

    а в программируемом режиме:

    где в строке Memory отображается номер группы и номер исполняемого шага.

    PARA DISP Используется для переключения отображения выходных параметров. При нажатии отображаются все выходные параметры В экранном меню <Meas Disp> нажмите клавишу, соответствующую экранной кнопке PARA DISP, чтобы отобразить выходной параметр
    AUTO Кнопка установки режима напряжения, который может быть установлен на "AUTO" или "HIGH". Когда режим установки напряжения установлен на "AUTO", прибор автоматически определит, высокое или низкое напряжение, исходя из заданного напряжения. Когда режим напряжения установлен на "HIGH", напряжение будет установлено на "HIGH" (т.е. диапазон 0…300V). В экранном меню <Meas Disp> нажмите AUTO для переключения между «AUTO» и «HIGH»
    DATA HOLD Нажатие на кнопку сохраняет постоянными выходные параметры В экранном меню <Meas Disp> нажмите экранную кнопку DATA HOLD и на экране изображение останется неизменным. При повторном нажатии параметры изменяться в соответствии с реальной ситуацией

    Наверх

    Что обозначают символы в строке состояния в режиме измерения источников питания APS-4215 и APS-4220?

    Строка состояния в режиме измерений имеет вид:

    ON – напряжение подается на выходные терминалы и на нагрузку

    AUTO – Режим напряжения установлен в «AUTO», прибор будет автоматически определять, высокое или низкое напряжение на основе заданного напряжения.

    – включена функция SD. Изображение будет зеленого цвета во время тестирования. (функция Surge/Drop – функция эмуляции искажения волны напряжения, выбросы и провалы, см. ниже)

    – указывает время тестирования. Если время установлено, то время будет отсчитываться, а когда оно достигнет 00:00:00, вывод напряжения будет автоматически отключен.


    Наверх

    Как установить параметры выходного напряжения в режиме ручного управления MANUAL SETUP в источниках питания APS-4215 и APS-4220?

    В режиме <ManualSetup>, прибор является простым источником питания, пользователи могут установить последовательность памяти, напряжение, режим напряжения, частота, верхнюю и нижнюю границы тока, SD напряжение, SD сайт, SD время, SD Подключение и другие параметры показаны на рисунке. (SD – функция Surge/Drop – функция эмуляции искажения волны напряжения, выбросы и провалы, см. ниже.

    Нажмите кнопку SETUP на передней панели, затем нажмите программную клавишу MANU SETUP, чтобы войти на страницу установок.

    Используйте клавиши и , поворотный переключатель, чтобы переместить курсор в нужное место и выполнить настройку параметров.

    Memory В ручном режиме значение этого параметра указывает номер группы памяти, всего 1…50 групп памяти. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции
    Установка напряжения
    VOLT
    Установка выходного напряжения, диапазон настройки напряжения составляет 0,0…300,0 В.
    Выбор диапазона напряжения
    V-Mode
    Используется для установки выходного напряжения, который может быть установлен на "AUTO" или "HIGH". Когда режим напряжения установлен на "AUTO", установленное значение напряжения автоматически определит, высокое (т.е. диапазон 150,1…300 В) или низкое (т.е. диапазон 0…150 В) напряжение. Когда режим напряжения установлен на "HIGH", напряжение будет установлено на "HIGH" (т.е. диапазон 0…300 В). Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью экранной кнопки.
    Установка частоты
    FREQ
    Используется для установки частоты выходного напряжения, диапазон настройки составляет 45,0…500 Гц. При частоте менее 100 Гц разрешение составляет 0,1 Гц. Когда частота больше или равна 100 Гц, разрешение составляет 1 Гц. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции
    Установка верхней границы тока
    IRMS_H
    Используется для установки верхней границы диапазона тока. При установленном напряжении не более 150 В диапазон составляет 0.000~4.200 А (16,8 А для APS-4220); при установленном напряжении более 150 В диапазон установки составляет 0.000~2,100А (8,4 А для APS-4220). При установке значения на 0,000 функция верхнего предела тока отключается. Если выходной ток больше 0,000, будет выдан сигнал тревоги, отобразится сообщение "HI-A", а выход будет выключен.
    Установка нижней границы тока
    IRMS_L
    Используется для установки нижней границы диапазона тока. При установленном напряжении не более 150 В диапазон составляет 0.000~4.200 А (16,8 А для APS-4220); при установленном напряжении более 150 В диапазон установки составляет 0.000~2,100 А (8,4 А для APS-4220). При включении "PLC ONoff", доступ к которому осуществляется из меню <SysSetup>, затем "SysCom", а выходной ток не ниже нижней границы тока, на выходе будет отображаться "PASS".
    Установка напряжения эмуляции искажения формы
    SD Volt
    Используется для настройки выброса или провала напряжения, а его диапазон установки составляет 0,0…300 В. Когда значение параметра больше заданного напряжения, это выброс, когда оно меньше заданного напряжения, это провал. Этот параметр будет отображаться, когда включена функция Surge/Drop на странице COMMON в разделе <Setup> (см. п.3.7)
    Установка позиции появления искажения
    SD Site
    Устанавливает позицию, где появляется искажение, которая может быть рассчитана по времени между 0 точкой фазы и этой позицией. Этот параметр отображается при включении опции Surge/Drop на странице <Setup> COMMON. При включении "SD Cont" диапазон составляет 0…20 мс. При выключенном "SD Cont" диапазон составляет 0…99 мс.
    Определение ширины (длительности) искажения
    SD Time
    Указывает ширину (длительность) искажения. Этот параметр отображается при включении опции Surge/Drop на странице <Setup> COMMON. При включении параметра SD соединение (SD Cont) его диапазон настройки составляет 0…20 мс; при выключении параметра SD соединение (SD контент) его диапазон настройки составляет 0…99 мс. Для получения более подробной информации обратитесь к инструкции по использованию функции Surge/Drop (п.3.7)
    Установка запуска (ручной/ автоматич.)
    SD Cont
    Установка типа запуска аномалии (искажения). Когда это параметр установлен на "ON", нажмите ON/OFF, система произведет запуск и будет выполнять запуск непрерывно, посылая аномалию искажения каждые 100 мс. Когда этот параметр установлен на "OFF", запуск будет осуществляться при каждом нажатии на кнопку TRIG. Этот параметр отображается при включении опции Surge/Drop на странице <Setup> COMMON. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и выбрать значение с помощью экранной кнопки.

    Наверх

    Что обозначают параметры общих настроек COMMON SETTING в режиме ручного управления в источниках питания APS-4215 и APS-4220?

    Пользователи могут установить предельные значения напряжения, частоты, начальный и конечный угол фазы волны, результат теста, выброс, перегрузка по току, таймер и другие параметры в настройках COMMON на странице <ManualSetup>. Эти параметров являются общими для всех программируемых последовательностей при установке параметров на странице MEMORY

    Для входа в меню нажать клавишу SETUP, выбрать <ManualMode>, а затем, используя клавишу и поворотный переключатель, передвинуть курсор на вкладку COMMON и открыть меню.

    Установка верхней границы напряжения
    V HiLmt
    Используется для установки верхнего предела выходного напряжения. Диапазон составляет 0,0…300,0В. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции
    Установка нижней границы напряжения
    V LoLmt
    Используется для установки нижнего предела выходного напряжения. Диапазон составляет 0,0…300,0В.
    Установка верхней границы частоты
    F HiLmt
    Используется для установки верхнего предела частоты выходного напряжения. Диапазон составляет 45,0…500,0 Гц.
    Установка нижней границы частоты
    F LoLmt
    Используется для установки верхнего предела частоты выходного напряжения. Диапазон составляет 45,0…500,0 Гц.
    Установка начальной фазы
    ONPHS
    Используется для установки значения угла начальной фазы выходного напряжения. Диапазон 0…359°
    Установка конечной фазы
    Off PHS
    Используется для установки значения угла конечной фазы выходного напряжения. Диапазон 0…359°
    Установка отображения
    Results

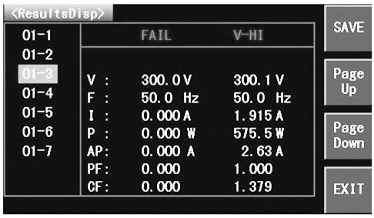

    Используется для настройки состояния страницы отображения последнего результата теста, существует три режима: "LAST", "ALL" и "P/F". Если установлено значение "LAST", на дисплее будут отображаться окончательные результаты испытаний после их завершения; если установлено значение "ALL", на дисплее будут отображаться все результаты испытаний после их завершения; если установлено значение "P/F", на дисплее будут отображаться "PASS" или "FAIL" после их завершения. В ручном режиме, когда все установленные значения находятся в допустимом диапазоне значений, в конце испытания отображается "PASS"; если оно не находится в диапазоне, отображается "FAIL" ("негоден") и показывает значения параметров, которые находятся вне диапазона. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке, можно выбрать LAST, ALL, P/F
    Включение функции SD
    Surge/Drop (SD)
    Используется для включения функции эмуляции анормальных выходных напряжений (аномалий) Surge/Drop. Если этот параметр установлен на "ON", то на странице MEMORY отображаются поля для установки значений "SD Volt", "SD Site", "SD Time", "SD Content"; если этот параметр установлен на "OFF", то эти параметры не отображаются (п.3.7) Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке, можно выбрать ON или OFF.
    Включение функции ограничения тока
    OC Fold
    Используется для включения функции перегрузки по току. Когда этот параметр установлен на "ON", выходное напряжение будет снижаться при увеличения нагрузки, а выходной ток будет поддерживаться на уровне максимального выходного тока. При установке этого параметра на "OFF" функция отключается.
    Включение режима диммирования
    Dimmer Mode

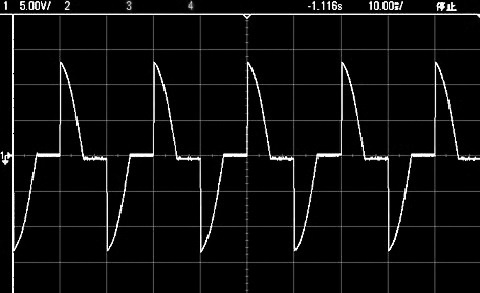

    Используется для включения режима диммирования нарастания или спада полуволны (п.3.8). Когда режим диммирования включен, по умолчанию включен SD-режим. В этом режиме в настройках на вкладке MEMORY в ручном режиме может задаваться только такие параметры, как напряжение, частота и SD-напряжение Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке, можно выбрать OFF, Front или BACK
    Установка времени отключения
    Timer
    Когда пользователь устанавливает значение этого параметра, система автоматически отключит выход когда таймер достигнет значения 00:00:00. Если пользователь не устанавливает значение этого параметра, то время устройства отображается на странице <MeasDisp>. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции VoltLiLmt
    VoltLiLmt Используется для настройки защиты от предельного напряжения на выходе. Этот параметр является абсолютным значением разницы между выходным и заданным напряжением. Когда разница между реальным выходным и заданным напряжением ниже или выше, чем VoltLiLmt, выход инициирует защиту от перенапряжения (OVP) или защиту от перегрузки по току (OCP), а выход выключается

    Наверх

    Какие установки возможны в программируемом режиме PROGRAMMABLE MODE (режим работы по списку) в источниках питания APS-4215 и APS-4220?

    Для входа в режим установок нажмите SETUP и выбрать PROG SETUP, далее используя навигационные клавиши, поворотный переключатель или экранные кнопки PageUP/PageDOWN переключать страницы и значения (см. рис. ниже)

    Данные в таблице приведены для APS-4215. Данные для APS-4220 аналогичны, за исключением границ диапазонов.

    Выбор группы Memory В программируемом режиме значение параметра указывает номер группы памяти, всего групп памяти 1…50 Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции
    Установка количества циклов
    Memory Cycle
    В программируемом режиме этот параметр используется для установки количества циклов текущих настроек. Когда этот параметр установлен на "000", тестирование будет продолжаться до тех пор, пока пользователь не нажмет кнопку ON/OFF или не появится ошибка; при установке значения в диапазоне 1…999 указывает количество циклов повторов текущей настройки памяти
    Установка номера шага
    Step
    В программируемом режиме этот параметр представляет собой номер шага, всего 1…9 шагов. Подробнее описание программируемого режима.
    Установка количеств циклов шага
    StepCycle
    В программируемом режиме этот параметр представляет собой количество циклов текущего шага. Когда этот параметр равен "0", прибор будет продолжать тестирование до тех пор, пока пользователь не нажмет кнопку или не появится ошибка; когда он установлен на 1…999, он показывает количество циклов текущего шага.
    Установка значения выходного напряжения
    VOLT
    Устанавливает значение выходного напряжения. Диапазон 0,0…300, 0 В
    Установка диапазона выходного напряжения
    V Mode
    Используется для настройки режима выходного напряжения и может быть установлен на "AUTO" или "HIGH". Когда режим напряжения установлен на "AUTO", напряжение автоматически оценивается в соответствии с заданным значением напряжения как высокое (т.е. диапазон 150,1…300В) или низкое (т.е. диапазон 0…150В). Когда режим напряжения установлен на "HIGH", это означает, что напряжение принудительно устанавливается как высокое (т.е. диапазон от 0 до 300 В). Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке, можно выбрать AUTO или HIGH
    Установка верхней границы тока
    IRMS_H
    Установка текущей настройки верхней границы тока. Если заданное напряжение не превышает 150 В, то диапазон составляет 0,000…4,200 А (16,8 А для APS-4220); если заданное напряжение больше 150 В, то диапазон задания составляет 0,000…2,100А. (8,4 А для APS-4220) При установке 0,000 функция отключается. Если выходной ток превышает это значение, прибор подаст сигнал тревоги и отобразит на экране "HI-A", а также отключит выходной разъем Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции
    Установка нижней границы тока
    IRMS_L
    Установка текущей настройки нижней границы тока. Если заданное напряжение не превышает 150 В, то диапазон составляет 0,000…4,200 А (16,8 А для APS-4220); если заданное напряжение больше 150 В, то диапазон задания составляет 0,000…2,100А. (8,4 А для APS-4220) Если "PLC Onoff" на странице <SysSetup> SysCom установлено значение ON, а значение IRMS_L не установлено как «0», если выходной ток меньше IRMS_L, то по окончании теста на экране будет отображаться "FAIL"; если выходной ток больше или равен IRMS_L, то по окончании теста будет отображаться "PASS". (Подробнее см. функцию отображения результата и функцию выхода сигнала дистанционного управления п.4.9). Если установлено значение 0.000, функция IRMS_L отключается.
    Установка частоты выходного напряжения
    FREQ
    Используется для настройки частоты выходного напряжения. Диапазон составляет 45,0…500 Гц. Когда частота меньше 100 Гц, разрешение 0,1 Гц; когда частота больше 100 Гц, разрешение 1 Гц.
    Включение шагов в программируемую последовательность
    Connect
    Используется для подключения шага тестирования к текущей программируемой последовательности. Если у 1-ого шага группы 1 устанавливается значение "OFF", даже при нажатии клавиши ON/OFF тест не начнется. Если у 1 шага группы 1установлено значение "ON", а значение 2-о шага группы 1 установлено значение "OFF", тест прекращается после прохождения теста на 1-ом шаге группы 1; когда параметр Connect 1-ого шага группы 1 установлено значение "ON", параметр Connect 2-ого шага группы 1 установлено значение "ON", после прохождения теста на 1-ом шаге группы 1, тест автоматически переходит на 2-ую ступень. Если параметр Connent установлен на "ON", то после "Memory" на странице <MeasDisp> будет отображаться "*". Заводские настройки от M1-1 до M50-9 имеют ту же самую настройку, и каждый этап памяти необходимо включать, после завершения проверки подключения можно выполнить следующий этап памяти. Например, в группе 1 только в шагах 1, 2, 3 и 4 параметр Connect установлен на "ON", и в шаге 1 группы 2 установлено на "ON", то выполняются только M1-1, M1- 2, M1-3, M1-4, а M2-1 не будет выполнено, так как параметр Connect в шагах M1-5, M1-6, M1-7, M1-8, M1-9 установлен как "OFF". Подробнее см. функцию выхода программируемого режима. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке
    Установка верхнего значение пикового тока
    AP HiLmt
    Используется для установки верхней границы пикового тока. Когда установлен режим "AUTO" и напряжение меньше 150 В, диапазон установки составляет 0,0…16,8 А (67,2 А для APS-4220); когда режим напряжения "AUTO" и напряжение больше 150 В или когда установлен режим "HIGH", диапазон составляет 0,0…8,4А (33,6 А для APS-4220). Когда этот параметр установлен на 0,0, эта функция отключается. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции
    Установка верхнего значение пикового тока
    AP LoLmt
    Используется для установки нижней границы пикового тока. Когда установлен режим " AUTO " и напряжение меньше 150 В, диапазон установки тока составляет 0,0…16,8 А (67,2 А для APS-4220); когда режим напряжения " AUTO " и напряжение больше 150 В или когда режим напряжения " HIGH", диапазон составляет 0,0…8,4 А (33,6 А для APS-4220). Когда этот параметр установлен на 0,0, эта функция отключается.
    Установка мощности
    P HiLimt
    Используется для установки верхней границы мощности, изменяется в диапазоне 0…500 Вт (0…2000 Вт для APS-4220). Если параметр установлен как 0,00, то функция автоматически отключается
    Установка мощности
    P LoLimt
    Используется для установки нижней границы мощности, изменяется в диапазоне 0…500 Вт (0…2000 Вт для APS-4220). Если параметр установлен как 0,00., то функция автоматически отключается
    Установка верхней границы коэффициента мощности
    PF HiLmt
    Этот параметр используется для установки верхней границы коэффициента мощности. Диапазон составляет 0,000…1,000. Когда этот параметр установлен на 0,000, это означает, что эта функция выключена. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции
    Установка нижней границы коэффициента мощности
    PF LoLmt
    Используется для установки нижней границы коэффициента мощности. Диапазон составляет 0,000…1,000. Когда этот параметр установлен на 0,000, это означает, что эта функция выключена.
    Выбор единицы установки времени
    TimeUnit
    Используется для выбора единицы измерения времени параметров задержки и тестирования . Можно выбрать "SECOND", "MINUTE" или "HOUR" Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке SEC, MIN, HOUR
    Установка времени задержки
    DelayTime
    Используется для установки времени определения задержки, которое находится в диапазоне от 0,1 до 999,9 с. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции
    Установка времени тестирования
    DwellTime
    Используется для установки времени тестирования в диапазоне от 0,1 до 999,9 сек.
    Установка длительности нарастания
    R UpTime
    Этот параметр используется для установки времени спада, когда выходное напряжение изменяется с заданного значения до 0 В, а диапазон составляет 0,1….999,9 с.
    Установка напряжения искажения формы волны
    SD Volt
    Данный параметр указывает рабочее напряжение выброса/провала, которое находится в диапазоне от 0,0 до 300 В. Когда значение параметра больше заданного напряжения, это выброс; когда оно меньше заданного напряжения, это провал. Этот параметр отображается при включении опции Surge/Drop на странице <Setup> COMMON. Подробности см. п.3.7
    Установка позиции расположения искажения
    SD Site
    Данный параметр представляет собой позицию, в которой появляется аномалия искажения формы волны и которая рассчитывается по времени между этой позицией и точкой 0 фазы. Этот параметр отображается при включении опции Surge/Drop на странице <Setup> COMMON. При включении "SD Content" диапазон составляет 0…20 мс. При выключенном "SD Content" диапазон составляет 0…99мс.
    Устанавливает длительность искажения
    SD Time
    Устанавливает длительность искажения. Этот параметр отображается при включении опции Surge/Drop общей настройки панели меню. При включении параметра SD-соединение (SD-контент) его диапазон настройки составляет 0…20 мс; при выключении параметра SD-соединение (SD-контент) его диапазон настройки составляет 0…99 мс. Подробнее см. в п.3.7
    Установка типа запуска искажения
    SD Cont
    Этот параметр указывает, срабатывает ли функция "Surge/Drop" автоматически или вручную. Когда этот параметр установлен на "ON", нажмите клавишу ON/OFF, система будет выполнять запуск непрерывно, посылая искажение волны каждые 100 мс. Чтобы установить этот параметр как "OFF", нажмите клавишу ON/OFF , при нажатии TRIG прибор каждый раз будет выполнять однократный запуск. Этот параметр отображается при включении опции Surge/Drop на странице <ProgramSetup> COMMON. Подробнее см. п.3.7

    Наверх

    Какие общие установки программируемого режима возможны в источниках питания APS-4215 и APS-4220?

    Нажмите клавишу SETUP затем экранную кнопку PROG SETUP , далее нажмите или поворотным переключателем переместите курсор к вкладке COMMON.

    Установка параметров V HiLmt, V LoLmt, F HiLmt, F LoLmt, ONPHS, OFFPH, Results, Surge/Drop и OC Fold полностью аналогична установкам этих параметров на вкладке Manual Setup в режиме ручного управления MANUAL MODE, дополнительные параметры вкладки COMMON описаны ниже.

    Установка количества повторов
    LoopCycle
    Этот параметр указывает общее количес- тво циклов повторения для всех групп памяти. Установите значение "000", указывающее на непрерывный цикл вывода текущей группы; установите значение "001…999", указывающее на то, что последовательность группы будет циклически повторяться несколько раз в зависимости от Вашей установки. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции
    Установка пошагового режима
    SingleStep
    Используется для определения последовательности запуска. Когда параметр установлен в "ON", то после завершения первого этапа тестирования необходимо нажать клавишу ON/OFF для выполнения следующего шага; когда этот параметр установлен в "OFF", следующий шаг будет автоматически выполнен по окончании 1-го этапа тестирования

    Наверх

    Каково назначение общих системных настроек на вкладке SysEnv в источниках питания APS-4215 и APS-4220?

    Для входа в меню Системных настроек нажать SYSTEM и на странице <SysSetup> клавишами со стрелками или поворотным переключателем выбрать соответствующую вкладку - вкладку SysEnv.

    Установка системного языка
    Language
    Установка системного языка. Возможна установка английского или китайского языка Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке
    Установка системного пароля
    PassWord
    Используется для установки пароля устройства. Устройство поставляется без пароля. При включении пароля для перезагрузки прибора требуется пароль.
    Установка звукового сигнала
    PassBeep

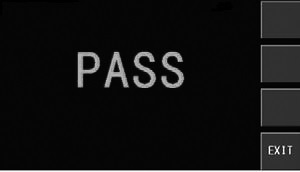

    Установка звукового оповещения при формировании сигнала PASS («годен»)
    Установка звукового сигнала
    FailBeep

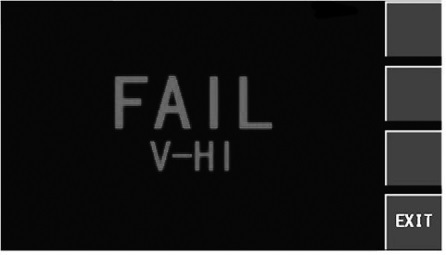

    Установка звукового оповещения при формировании сигнала FAIL («негоден»)
    Включение сигнализации
    Alarm Beep
    Используется для включения / выключения оповещения об аномалии во время прохождения испытания Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции
    Установка звука кнопок
    Key Beep
    Используется для включения / выключения звукового сопровождения нажатия клавиш на передней панели Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке
    Установка текущей даты
    Date
    Используется для установки системной даты Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции
    Установка текущего времени
    Time
    Используется для установки системного времени

    Наверх

    Как настроить подключение к внешним устройствам и компьютеру в источниках питания APS-4215 и APS-4220?

    На этой вкладке пользователь может установить такие параметры, как тип шины, скорость передачи, установить адрес шины

    Установка типа шины
    Bus Mode
    Выбор интерфейса связи устройства. Он обеспечивает два режима: "RS232" и "USBCOM". При установке на "RS232" выбирается интерфейс RS-232 и связь может осуществляться через порт RS-232 на задней панели прибора; при установке на "USBCOM" выбирается интерфейс USBCOM и связь может осуществляться через порт USB (USB DEVICE) на задней панели прибора. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке
    Установка протокола шины
    Bus Proto
    Этот параметр используется для настройки протокола интерфейса связи RS-232 устройства. Этот параметр можно настроить на режим "SCPI" или "MODBUS". Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке
    Установка скорости передачи
    aud Rate
    Этот параметр используется для установки скорости передачи данных интерфейса RS-232 устройства. Всего на выбор предлагается 8 скоростей передачи данных: 4800, 9600, 14400, 19200, 38400, 57600, 96000, и 115200.
    Установка адреса устройства
    Bus Adr
    С помощью этого параметра устанавливается адрес протокола RS-232 интерфейса MODBUS устройства. Может быть установлен в диапазоне от 1 до 31.
    Включение дистанционного управления
    PLC Onoff
    Включение / выключение функции удаленного управления

    Наверх

    Как настроить состояние прибора после включения или сбросить на заводские настройки в источниках питания APS-4215 и APS-4220?

    На вкладке SysTool можно установить состояние прибора после включения, «сбросить» все установки на заводские или произвести обновление системы.

    Установка состояния по включению
    Last State On
    При установке параметра в положение «ON» при последующих включениях система сохранит те же установленные параметры, какие были в момент последнего выключения прибора, если установлено «OFF», то при включении прибора параметры будут устанавливаться по умолчанию. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке
    Заводские установки
    Factory Reset
    «Сброс» параметров прибора на заводские установки.
    Setup Reset С помощью этого параметра все параметры в рамках установок измерения устройства восстанавливаются до значений по умолчанию.
    System Update Этот параметр используется для обновления системы. Обновление системы реализуется оригинальным файлом производителя через подключаемый USB-диск.

    Наверх

    Как использовать внутреннюю память в источниках питания APS-4215 и APS-4220?

    Источники питания переменного тока серии APS-42хх могут сохранять все параметры, заданные пользователем, во внутренней энергонезависимой памяти в виде файла. Когда пользователям в следующий раз понадобится использовать те же самые настройки, пользователям не нужно будет сбрасывать параметры, достаточно загрузить соответствующий файл и получить те же самые настройки, что и в прошлый раз.

    Название каталога «I:/» означает, что открыт каталог внутренней памяти устройства.

    Для входа в меню сохранения и вызова файлов нажать SYSTEM и затем экранную кнопку INTERFILE.

    Прибор может сохранять до 54 внутренних файлов. Если курсор не находится в поле заголовка, нажмите ◄ или ► для возвращения на строку заголовка.

    Сохранение данных
    Save
    Сохранение файла данных. Сдвинуть клавишей ▼ маркер на пустое место имени файла и нажать экранную кнопку Save В центре экрана появится панель выбора символов, переместите курсор в нужное место с помощью навигационных клавиш или поворотного переключателя и затем нажмите софт-клавишу ADD CHAR для добавления символов к имени файла в строке запроса в нижней части экрана. Если вы ввели неправильный символ, нажмите экранную кнопку BACK SPACE. Если в данный момент нет необходимости сохранять файл, нажмите кнопку EXIT. После ввода имени файла нажмите клавишу ENTER или OK, чтобы сохранить файл. Если введенное имя файла совпадает с предыдущим именем файла, в строке запроса в нижней части экрана появится запрос. Если пользователь не ввел имя файла и нажал ENTER или OK то по умолчанию файл сохранится с названием UNNAMExx.STA (где ХХ - серийный номер текущего файла).
    Загрузка данных
    Load
    Загрузка данных из файла Нажать ▼ и сдвинуть курсор на тот файл, данные из которого необходимо загрузить. Нажать Load
    Копирование файлов
    Copy to E:
    Копирование файла из внутренней памяти на внешнее USB-запоминающее устройство Нажать ▼ и сдвинуть курсор на тот файл, который необходимо скопировать. Нажмите экранную кнопку Copy to E: для копирования файла, на котором находится курсор, на диск USB. Если диск USB не подключен к прибору, появится сообщение об ошибке. Для корректной работы, пожалуйста, вставьте диск в USB-интерфейс перед копированием файла.
    Удаление файлов
    Delete
    Удаление файлов из внутренней памяти Нажать ▼ и сдвинуть курсор на тот файл, который необходимо удалить. Нажать DEL для удаления файла, на котором установлен курсор.

    Наверх

    Как использовать внешние запоминающие устройства в источниках питания APS-4215 и APS-4220?

    Источники питания переменного тока серии APS-42хх могут сохранять все параметры, заданные пользователем, во внешнем запоминающем устройстве, например USB-диске, в виде файла. Когда пользователям в следующий раз понадобится использовать те же самые настройки, пользователям не нужно будет сбрасывать параметры, достаточно загрузить соответствующий файл и получить те же самые настройки, что и в прошлый раз.

    Название каталога «E:/» означает, что открыт каталог внешней памяти.

    При использовании внешнего запоминающего устройства на источнике питания переменного тока серии APS-42хх следует обратить внимание на следующие моменты:

    1) Используйте USB-устройство с интерфейсом USB 2.0.

    2) Файловая система диска USB-устройства должна быть FAT16 или FAT32 и отформатирована с использованием стандарта FAT16 или FAT32; для USB-устройства свыше 512M рекомендуется использовать стандарт FAT32 для форматирования.

    3) Перед подключением USB-устройства к прибору рекомендуется создать резервную копию данных находящихся на этом запоминающем устройстве. Компания Актаком не несет ответственности за потерю данных при использовании USB-диска с данным прибором.

    Для эффективного сохранения данных прибора на флэш-накопитель USB рекомендуется не хранить слишком много файлов или папок на флэш-накопителе USB.

    Формат файла и его использование описаны в следующей таблице:

    Тип Формат Загрузка Назначение
    Сохранение настроек (I:/) *.STA да Сохранение параметров устройства во внутренней памяти
    Сохранение настроек (E:/ USB-диск) *.STA да Сохранение параметров устройства во внешнем запоминающем устройстве
    Сохранение данных (E:/ USB-диск) *.CSV нет Сохранение результатов измерений во внешнем запоминающем устройстве

    Назначение функциональных кнопок аналогичное, как при работе с внутренней памятью.

    Для действий с внешней памятью нажать SYSTEM , затем экранную клавишу EXTERNAL FILE. Прибор может использовать 54 файла на внешнем запоминающем устройстве.

    Save – сохранение файла на внешнем запоминающем устройстве. Ввод названия файла осуществляется так же, как описано в разделе Использование внутренней памяти.

    Load – загрузка содержимого указанного файла данных.

    Copy to I – копирование указанного файла из внешнего носителя во внутреннюю память прибора.

    Delete – уничтожение указанного файла.


    Наверх

    Как создать искажение формы выходной волны Surge/Drop в источниках питания APS-4215 и APS-4220?

    Источники питания переменного тока серии APS-42хх могут генерировать аномалии - искажения формы волны в виде выбросов или провалов с изменяемой амплитудой, длительностью и положением относительно начальной фазы.

    Установка амплитуды аномалии
    SD Volt
    Указывает рабочее напряжение выброса/провала в диапазоне 0,0…300 В. Когда значение этого параметра больше заданного напряжения, это выброс; когда оно меньше заданного напряжения, это провал. Этот параметр отображается при включении опции Surge/Drop на странице <ProgramSetup> COMMON.
    Установка места появления аномалии
    SD Site

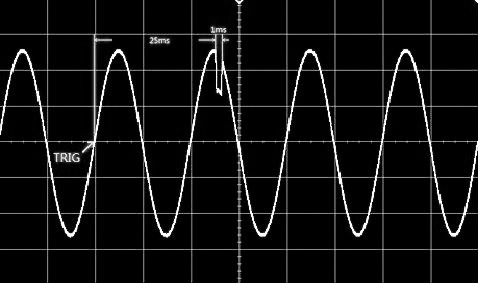

    Определяет позицию, в которой появляется аномалия Surge/Drop, которая может быть рассчитана по времени между этой позицией и точкой 0 фазы. Этот параметр отображается при включении опции Surge/Drop на странице <Setup> COMMON. При включении "SD Cont" диапазон составляет 0…20 мс; при выключении "SD Cont" диапазон составляет 0…99 мс.
    Установка длительности аномалии
    SD Time
    Этот параметр указывает ширину формы волны выброса или провала. Этот параметр отображается при включении опции Surge/Drop на странице <Setup> COMMON. При включении параметра SD Content его диапазон настройки составляет 0…20 мс; при выключении параметра SD Content его диапазон настройки составляет 0…99 мс.
    Установка запуска генерации аномалии
    SD Cont
    Этот параметр указывает, срабатывает ли запуск искажения автоматически или вручную. Когда этот параметр установлен как "ON", нажмите кнопку ON/OFF, система будет выполнять запуск непрерывно, посылая аномалию выброс или провал каждые 100 мс. При установке этого параметра на "OFF", нажмите кнопку ON/OFF, прибор будет выполнять запуск каждый раз при нажатии клавиши TRIG. Этот параметр отображается при включении опции "Surge/Drop" на странице <ProgramSetup> COMMON.

    Например, предположим, что выходное напряжение 100 В, выходная частота 50 Гц, напряжение аномалии 60 В, расположена в 25 мс от начальной точки фазы и длительность 1 мс. Если для функции SD Content установлено значение "OFF", то нажатие кнопки TRIG приведет к эмуляции провала в форме волны как указано на рисунке. ниже:

    Предположим, что выходное напряжение 100 В, выходная частота 50 Гц, напряжение аномалии 50 В, время от начала волны 10 мс, длительность аномалии 10 мс. Если функция SD Cont установлена на "ON", система будет непрерывно выполнять запуск, аномалия будет генерироваться каждые 100 мс цикла или около того.

    Форма волны сигнала показана на рисунке ниже:


    Наверх

    Как использовать функцию диммирования DIMMER FUNCTION в источниках питания APS-4215 и APS-4220?

    Эта функция используется для установки режима диммирования нарастания или спада полуволны. Когда режим диммирования включен, по умолчанию включена SD-функция . В режиме ручного управления можно задать только такие параметры, как напряжение, частота (45…100 Гц) и напряжение аномалии SD Volt. Дисплей прибора не может отобразить такую форму волны, поэтому ее можно посмотреть только внешними приборами на выходных терминалах источника напряжения, например при диммировании нарастания полупериода волны:


    или спада полупериода волны:



    Наверх

    Как установить вид отображения в источниках питания APS-4215 и APS-4220?

    Программируемый источник питания переменного тока серии APS-42хх обеспечивает четыре функции отображения результатов: "NONE" (НЕТ), "LAST" (ПОСЛЕДНИЙ), "ALL" (ВСЕ) и "P/F" (ВСЕ). Если установлено значение "NONE" (НЕТ), то после завершения тестирования на экране не будут отображаться результаты проверки:

    Если установлено «LAST», то после завершения испытания на экране отобразится окончательный результат испытания. Как показано на рисунке

    Когда установлено значение "ALL", после завершения теста нажмите клавишу TestResult , на экран будут выведены все результаты теста. Пользователи могут сохранить результаты теста на USB внешнее запоминающее устройство для резервного копирования.

    Если установлено значение "P/F", то после завершения проверки на дисплее появится "PASS" или "FAIL".

    Выходной результат теста оценивается на основе значений настройки верхнего/нижнего предела. Если выходное значение находится в диапазоне от верхнего предела напряжения, нижнего предела напряжения, верхнего предела частоты и нижнего предела частоты, то по окончании испытания на дисплее отображается "PASS", если значение выходит за установленные пределы, то отображается «FAIL»:


    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.


    Назад в раздел
    Журнал "Контрольно-измерительные приборы и системы"
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
