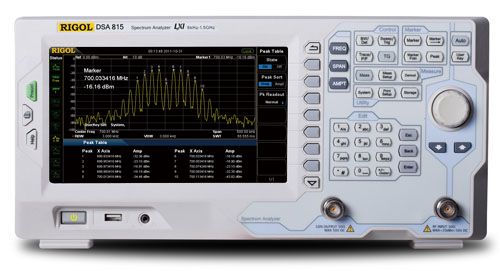

RIGOL DSA815-TG Анализатор спектра с трекинг-генератором

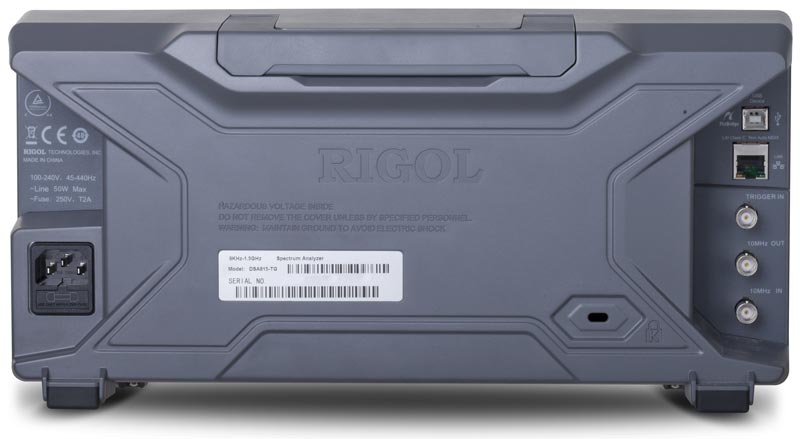

DSA815-TG Анализатор спектра с трекинг-генератором - вид сзади

◄ ►

Торговая марка:

Цифровой анализатор спектра 9 кГц - 1,5 ГГц; цифровой частотный синтез, средний уровень собственного шума: -135 дБмВт / -155 дБмВт (приведен к 1 Гц); максимальный уровень +20 дБмВт; RBW: 100 Гц…1 МГц; фазовый шум: 80 дБн/Гц @10 кГц; маркерные измерения; запись спектрограмм и настроек; Трекинг-генератор: частотный диапазон 100 кГц - 1,5 ГГц, выходной уровень -20 дБм...0 дБм. Цветной ЖК-дисплей 8"; интерфейс USB device, USB host, LAN (LXI-C); размеры 362 х 179 х 128 мм, масса 4,25 кг.

Розничная цена: 228 690,00 руб.

НДС включён в цену

Есть на складе

Участвует в акции

Опция или программное обеспечение в подарок!

При покупке ианализатора спектра Вы получите БЕСПЛАТНО на выбор две из трех опций: программное обеспечение Ultra Spectrum, опцию DSA800-AMK и DSA800-EMI.

Подробности...

В корзину Быстрый заказ
(без регистрации)

Анализатор спектра Rigol DSA815-TG - это лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Благодаря цифровой технологии ПЧ, Rigol DSA815-TG обеспечивает исключительную производительность и стабильность при анализе спектра. Функциональность анализатора спектра Rigol DSA815-TG можно существенно расширить путем установки дополнительных опций, например добавить возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. В анализаторе спектра Rigol DSA815-TG имеется встроенный трекинг-генератор, что позволяет использовать этот прибор для измерения S-параметров.

Технические характеристики

Характеристики	Параметры	Значения
ЧАСТОТА	Частотный диапазон	9 кГц…1,5 ГГц
	Разрешение	1 Гц
	Температурная стабильность источника опорной частоты	± 2х10^-6
	Изменение погрешности источника опорной частоты	± 2х10^-6/год
	Погрешность измерения частоты	Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
	Погрешность измерения частоты	Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
	Полоса обзора	Нулевая, 100 Гц…1,5 ГГц
	Погрешность полосы обзора	± полоса обзора / (кол. точек развертки-1)
	Плотность фазовых шумов	<-80 dBс/Гц @ 10 кГц
ПОЛОСА ПРОПУСКАНИЯ	Полоса пропускания ПЧ (-3 дБ )	100 Гц… 1 МГц,с шагом 1-3-10
	Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)	200 Гц, 9 кГц, 120 кГц
	Избирательность фильтров по уровням (60дБ/3 дБ)	<5:1
	Погрешность установки полосы пропускания ПЧ	<5%
	Полоса пропускания видео	1 Гц … 3 МГц, с шагом 1-3-10
АМПЛИТУДА	Диапазон измерения уровня	Уровень собственных шумов … +20 дБм
	Максимальный уровень на входе (аттенюатор 30 дБ)	50 В (постоянное напряжение) +20 дБм (100 мВт) мощность CW RF Power +30 дБм (1 Вт) макс. опасный уровень
	Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, RBW=VBW=100 Гц	без предусилителя: 100 кГц…1 МГц: <-90 дБм-, типично -110 дБм 1 МГц…1.5 ГГц: <-110 дБм+6 x (f/1 ГГц) дБ, типично -115 дБм с предусилителем: 100 кГц…1 МГц: <-110 дБм-, типично -130 дБм 1 МГц…1.5 ГГц: <-130 дБм+6 x (f/1 ГГц) дБ, типично -135 дБм
	АЧХ	без предусилителя: < 0,7 дБ : (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц) с предусилителем: < 1,0 дБ : (f≥1 МГц, аттенюатор = 10 дБ, отн. 50 МГц)
	АЧХ
	Аттенюатор	Предел ослабления: 0…30 дБ, с шагом 1 дБ
		Погрешность переключения (центральная частота=50 МГц): < 0,5 дБ

	Абсолютная амплитудная погрешность (центральная частота =50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)	± 0.4 дБ
	Установка опорного уровня	Диапазон: -100 дБм…+20 дБм с шагом 1 дБ
		Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры
		Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC) <1,5 дБ
	Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)	SHI : +40 дБм
	Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)	TOI: +7 дБм (центральная частота>30 МГц)
	Комбинационные искажения	<-60 дБн
	Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ)	<-88 дБм, типично
	Логарифмическая шкала	1 дБ…200 дБ
	Линейная шкала	0 до опорного уровня
	Количество точек	601
	Количество графиков	3 + основной
	Тип детектора	Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average Quasi-peak (опция DSA800-EMI)
	Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
	Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
РАЗВЕРТКА	Диапазон	10 мс…1500 с (100 Гц ≤ полоса обзора ≤ 1,5 ГГц) 20 мкс …1500 с(нулевой обзор)
РАЗВЕРТКА	Диапазон
ПРЕДУСИЛИТЕЛЬ	Усиление (100 кГц...1,5 ГГц)	20 дБ (номинальное)
ВХОД	ВЧ вход	Соединитель N-типа (female) ; 50 Ом;
	Другие входы / выходы	Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female)

		Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа BNC (female) Вход 10 МГц: уровень 0 дБм…10 дБм Выход 10 МГц: уровень +3 дБм…10 дБм Уровень запуска: 5 В TTL уровень
		USB Host 2.0 USB Device 2.0
Запуск	Источник запуска	свободный, видео, внешний
	Внешний запуск	5 В TTL уровень


Трекинг-генератор	Частотный диапазон	100 кГц...1,5 ГГц
Трекинг-генератор	Выходной уровень	-20 дБм...0 дБм, шаг 1 дБ
ОБЩИЕ ДАННЫЕ	Дисплей	Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов
	Поддержка принтера	Протокол PictBridge
	Удаленное управление	USB TMC LAN интерфейс 10/100 Base-T, RJ-45 LXI Class C IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
	Напряжение питания	Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
	Потребляемая мощность	35 Вт, типично; 50 Вт, масимально
	Габаритные размеры	361,6 x 178,8 х 128 мм
	Масса	4,25 кг
	Внутренняя память данных	Flash Disk (встроенный)
	Рабочая температура	5 ºC …40 ºC
	Рабочая температура	5 ºC …40 ºC

Расширенные измерения

ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
измерение КСВН (опция DSA800-VSWR)
измерение мощности в основном канале (опция DSA800-AMK)
измерение занимаемой полосы (опция DSA800-AMK)
соотношение мощностей в смежных каналах (опция DSA800-AMK)
измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK)
измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
измерение гармонических искажений (опция DSA800-AMK)
измерение TOI (опция DSA800-AMK)
тестирование в пределах

Стандартная комплектация

Анализатор спектра
Кабель питания
Краткое руководство по эксплуатации

Дополнительная комплектация

Видео

Анализаторы спектра Rigol серии DSA800 Анализатор спектра Rigol DSA815, часть 1 Анализатор спектра Rigol DSA815, часть 2 Измерение КСВН в антенне Проверка фильтра анализатором спектра с трекинг-генератором Тестирование на электромагнитную совместимость Функция поиска пиков Обзор анализаторов спектра Rigol серии DSA800 Операции над графиками Использование режима с нулевой полосой обзора Измерение слабых сигналов Измерение фазового шума Использование маркеров Измерения с помощью анализатора спектра

Часто задаваемые вопросы

Какие условия эксплуатации предусмотрены для данного анализатора спектра?

Как активировать опции для приборов Rigol?

Какие условия эксплуатации предусмотрены для данного анализатора спектра?
Условия эксплуатации: Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 90% при температуре 25 °С. Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается замыкать накоротко выходные или входные разъёмы прибора. Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора. Не допускается подача внешнего сигнала с неправильной полярностью. Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа. Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования. Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Как активировать опции для приборов Rigol?
Активировать опции для приборов Rigol можно двумя способами: Способ 1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой Произойдет автоматический переход на страницу генерации ключа на сайте Rigol. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору! В графу Verification code вводите код верификации, что прописан справа от данной графы. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic". Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As! На одном USB-накопителе может быть только один файл ".lic"! Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями). Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install). Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully". После активации опций прибор рекомендуется перезапустить заново. Внимание! Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий. Способ 2 Выполняете пп.1-6. способа 1 Сохраняете полученный сгенерированный код Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma Соединяете ПК и прибор кабелем USB Находите в ПО свой прибор (например MSO7054) Вызываете панель управления SCPI командами В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2) Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор После активации опций прибор рекомендуется перезапустить заново Наверх
