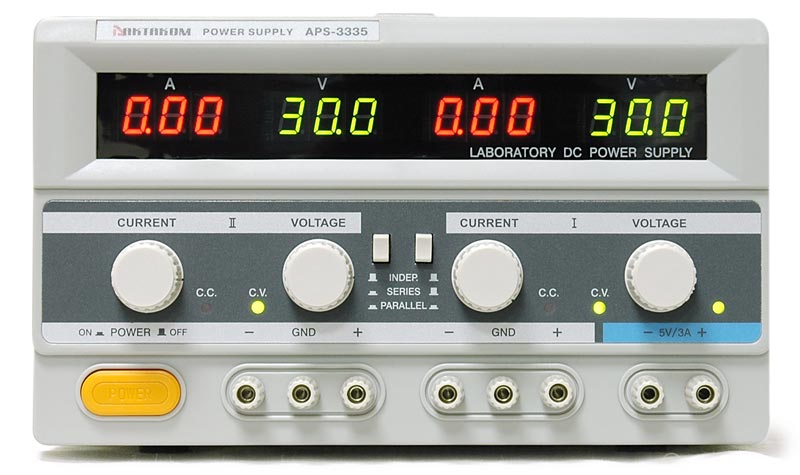

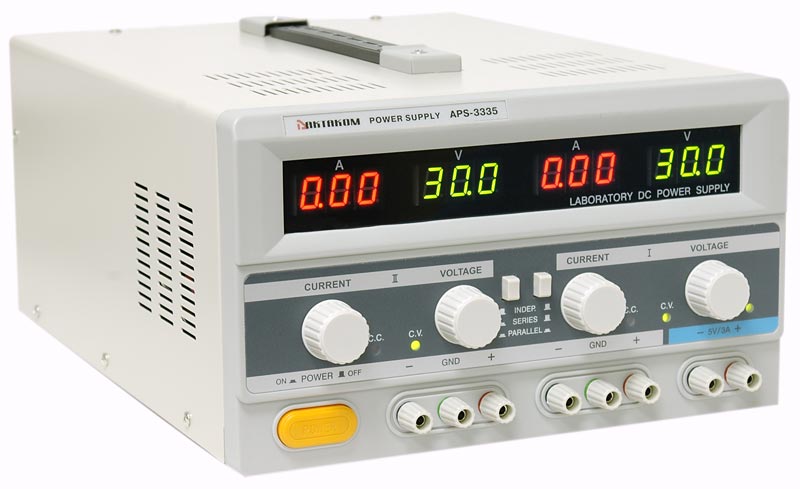

АКТАКОМ APS-3335 Источник питания

Условия эксплуатации:

1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 25 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
   • Не допускается подключение прибора к цепям:
     • с индуктивной нагрузкой;
     • обратной полярности, относительно маркировки гнёзд прибора;
     • пульсирующего или переменного напряжения;
     • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.

2. Последовательное использование регулируемых выходов (переключатель 19 – отжат, 18 – нажат, обозначение по схеме в руководстве по эксплуатации).

• Поверните регулятор напряжения «VOLTAGE» (17) на главном выходе. Напряжение на подчиненном выходе будет отслеживать напряжение на главном выходе. Выходное напряжение (напряжение на выходных клеммах (13) и (8)) будет в 2 раза больше максимального напряжения на главном выходе. • Перед последовательным подключением необходимо проверить, соединена ли отрицательная клемма главного и подчиненного выходов с клеммой заземления. Если они соединены, то нужно их разомкнуть, иначе при последовательном подключении может произойти короткое замыкание в подчиненном выходе.

• При последовательном подключении двух выходов напряжение регулируется регулятором напряжения «VOLTAGE» (17) главного выхода, но регулировка тока на двух выходах является независимой.

Необходимо обратить внимание на положение регулятора тока «CURRENT» (5). Например, если регулятор тока «CURRENT» (5) повернут до упора против часовой стрелки, т.е. до самого минимального значения тока или если значение тока на подчиненном выходе превышает установленное ограничение по току, то подчиненной выход не будет управляться главным. Поэтому регулятор тока «CURRENT» (5) необходимо повернуть по часовой стрелке до упора и тогда два выхода будут подключены последовательно.

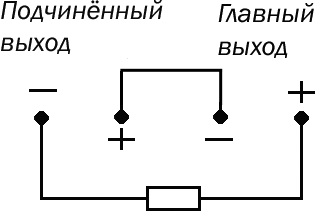

• При последовательном соединении внешнюю нагрузку необходимо подключать к клемме «+» главного выхода (13) и клемме «-» подчиненного выхода 8, а клеммы «-» главного выхода (11) и «+» подчиненного выхода соединить между собой. Иначе из-за замыкания переключателя внутри прибора ток будет проходить по замкнутому переключателю при подключенной нагрузке. Это отрицательно повлияет на надежность прибора.

3. Параллельное использование двух регулируемых каналов (переключатели (18) и (19) нажаты, по схеме в руководстве эксплуатации ).

• Регулятором напряжения «VOLTAGE» (17) отрегулируйте напряжение на выходных клеммах главного выхода. Светодиодный индикатор режима «стабилизация тока» СC (20) будет светиться.

• При параллельном соединении выходов регулятор «CURRENT» (5) подчиненного выхода работать не будет.

• Управление током будет осуществляться регулятором тока «CURRENT» (16). Выходной ток будет в два раза больше, чем максимальный ток по главному выходу.

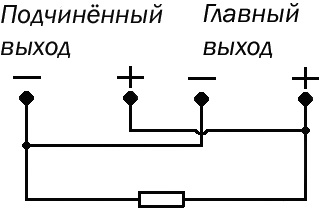

• При параллельном соединении приборов, обратите внимание на правильное соединение выходных клемм: должны быть соединены выходные клеммы «-» главного и подчиненного выхода (8) и (11), а также выходные клеммы «+» главного и подчиненного выхода (10) и (13). Это является правильным подсоединением нагрузки. Если нагрузка подсоединена только к одной паре выходных клемм, то может возникнуть дисбаланс по току. Это может повредить переключатели (18) и (19).
