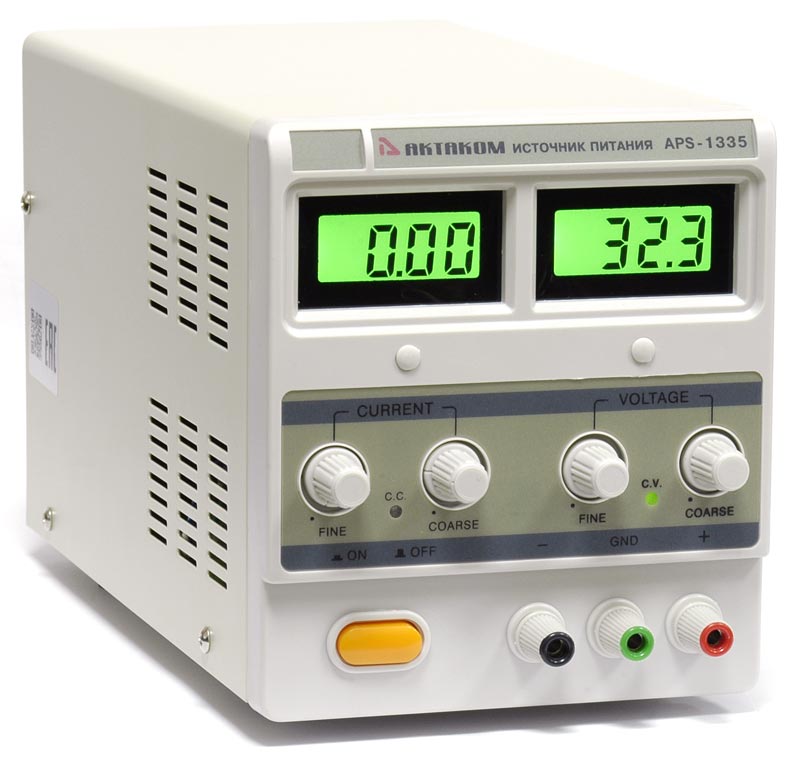

30 В, 5 А. Макс. мощность 150 Вт. Линейный. 1 канал. 2 цифровых 3-разрядных LCD дисплея. Разрешение 0,1 В / 0,01 А. Габаритные размеры 291х136х158. Масса 6 кг.
Источник питания АКТАКОМ APS-1335 является оптимальным выбором для оснащения лаборатории или производственного цеха, когда для питания радиоэлектронной аппаратуры требуется плавно регулируемое стабилизированное напряжение и ток при высокой точности установки параметров.
Возможности APS-1335
3-разрядный LСD дисплей
Защита от короткого замыкания, от перегрузки по току и от переполюсовки
Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств. Наверх
Как установить значение напряжения и тока в источниках питания APS-1333, APS-1335 и APS-1338?

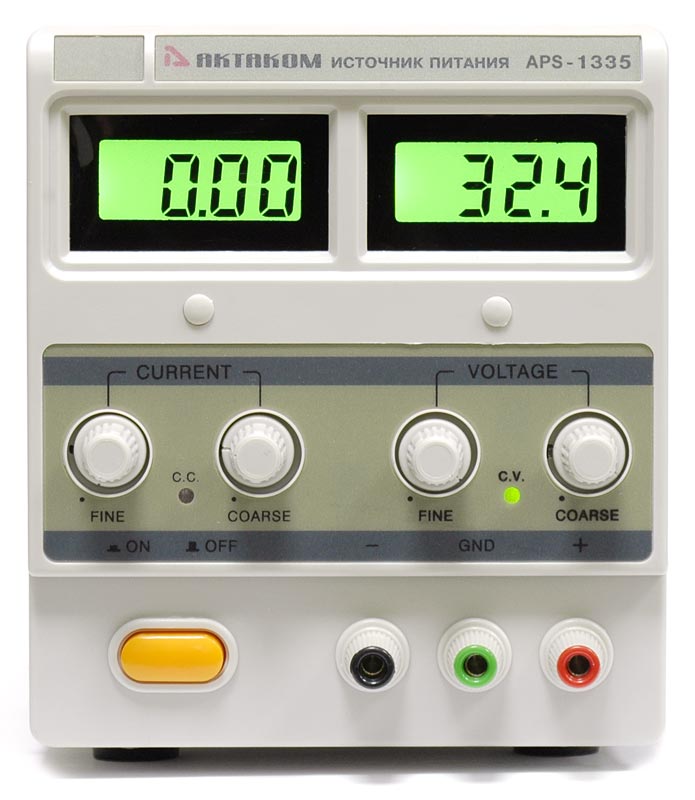

1. Нажмите кнопку (9) включения прибора (положение ON – утопленное). При этом цифровые индикаторы выходного напряжения (1) и тока (2) должны засветиться.
2. Регуляторы напряжения «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) поверните против часовой стрелки до упора, чтобы проверить, что напряжение на выходе уменьшается до 0 В, затем до упора по часовой стрелке, чтобы проверить, что напряжение на выходе увеличивается до максимального значения (регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) при этом должны быть установлены в среднем положении). При этом прибор находится в режиме стабилизации напряжения и светится индикатор режима «стабилизация напряжения» (CV) (8).
3. Установите регуляторы «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) в крайнее положение по часовой стрелке, а регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) поверните против часовой стрелки до упора.
4. Присоедините к выходным клеммам (10) и (12) резистивную нагрузку сопротивлением Uмакс/Iмакс* и допустимой мощностью не менее Uмакс/Iмакс, а затем поверните регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) по часовой стрелке до упора для того, чтобы проверить, что значение ограничения по току может быть установлено в пределах от нуля до максимального значения. Прибор переходит в режим стабилизации тока и светится индикатор «стабилизация тока» (СС) (7).
* Uмакс и Iмакс максимальные значения напряжения и тока в соответствии с табл. 1 "Руководства по эксплуатации".
Как установить параметры прибора для работы в режиме стабилизации напряжения в источниках питания APS-1333, APS-1335 и APS-1338?
1. Включите питание прибора.
2. При помощи регуляторов «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) установите требуемое значение выходного напряжения (к выходным клеммам (10) и (12) при этом ничего не должно быть подключено).
3. Присоедините к выходным клеммам (10) и (12) резистивную нагрузку сопротивлением Uмакс/Iмакс и допустимой мощностью не менее Uмакс/Iмакс, затем, поворачивая регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) по часовой стрелке установите максимально допустимое значение тока для нагрузки. Если в эксплуатационном режиме уменьшение сопротивления нагрузки вызовет превышение указанного предельного значения тока, прибор автоматически перейдет в режим стабилизации тока и выходное напряжение уменьшится.
4. Разомкните выходные клеммы (10) и (12) и подключите к прибору нагрузку.
5. В режиме стабилизации напряжения светится индикатор «стабилизация напряжения» (CV) (8).
6. Перед выключением прибора отсоедините нагрузку.
Как работает режим стабилизации тока в источниках питания APS-1333, APS-1335 и APS-1338?
1. Регулятор силы тока «CURRENT COARSE» (5) поставьте в среднее положение. Включите питание прибора.
2. Регуляторы напряжения «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) отрегулируйте так, чтобы на выходе прибора получить максимально допустимое напряжение на нагрузке. Если в эксплуатационном режиме увеличение величины сопротивления нагрузки вызовет превышение указанного предельного значения напряжения, прибор автоматически перейдет в режим стабилизации напряжения с выдачей выходных клеммах (10) и (12) предварительно установленного предельного значения напряжения, а выходной ток уменьшится.
3. Установите регуляторы силы тока «CURRENT COARSE» (5) и «CURRENT FINE» (6) в крайнее положение против часовой стрелки.
4. Подключите к прибору нагрузку.
5. При работе прибора в режиме стабилизации тока светится индикатор «стабилизация тока» (СС) 7.
6. Перед выключением прибора отсоедините нагрузку.
