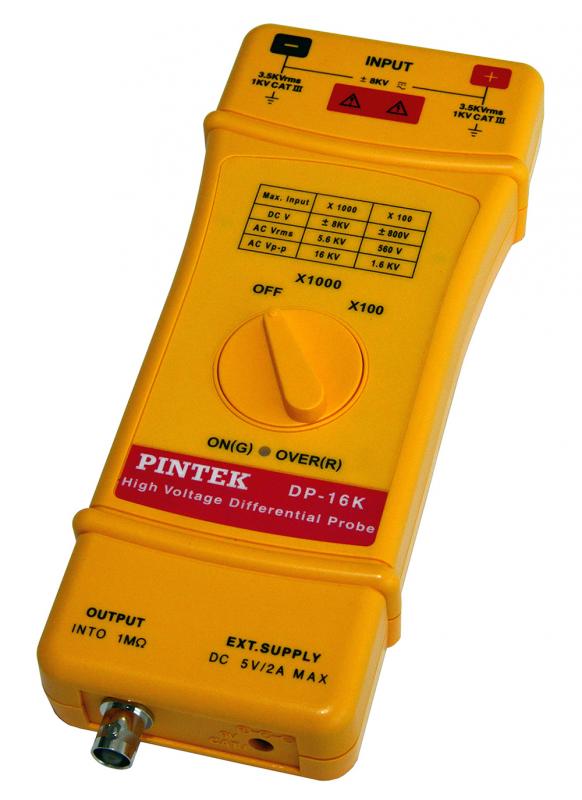

DP-16K Дифференциальный пробник

Пробник DP-16K является дифференциальным пробником для осциллографов и обеспечивает гальваническую развязку каналов.

Технические характеристики

• Макс. дифференциальное напряжение: 16 кВ (DC+ACпик) или 5650 Вскз
• Максимальное напряжение между разъемом и землей 3,5 кВскз
• Полоса частот (50 Ом, -3 дБ): DC…100 МГц
• Точность: 2%
• Максимальное рабочее напряжение (DC+ACпик):
  ≤1,6 кВп-п на ослаблении x 100 (565 Вскз или ±800 ВDC)
  ≤16 кВп-п на ослаблении x 1000 (5650 Вскз или ±8000 ВDC)
• Аттенюатор: x 100, x 1000
• Входной импеданс:
  разъем-земля 10 МОм / 10 пФ
• Выходной импеданс: 50 Ом
• Максимальное выходное напряжение: ±8 В
• Время нарастания: 4 нс
• Потребление максимальное: 500 мА
• Питание: сетевой адаптер 5 В
• Размеры, мм: 220х85х30
• Вес, гр: 450

Стандартная комплектация

• Прибор
• Изолированный щуп - 2 шт
• Зажим типа «крокодил» -2 шт
• Соединительный провод - 2 шт
• Изолированный кабель BNC/BNC
• Блок питания 230 В / 5 В DC
• Руководство по эксплуатации
