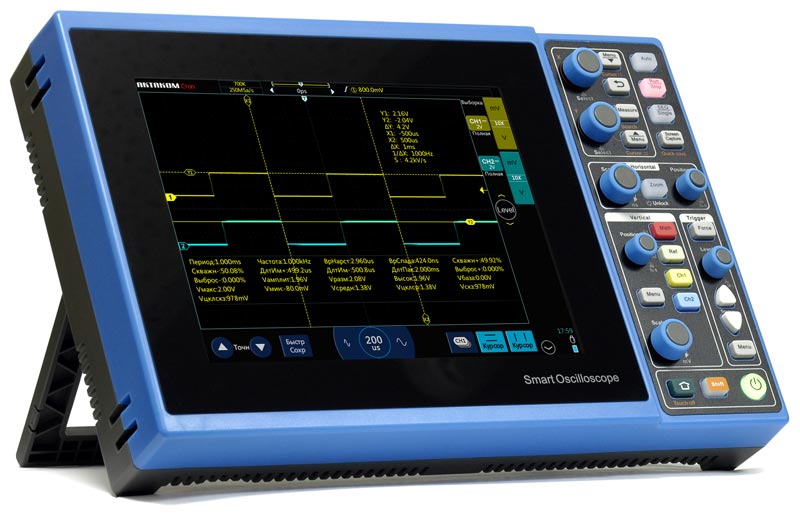

АКТАКОМ ADS-4142 Осциллограф цифровой

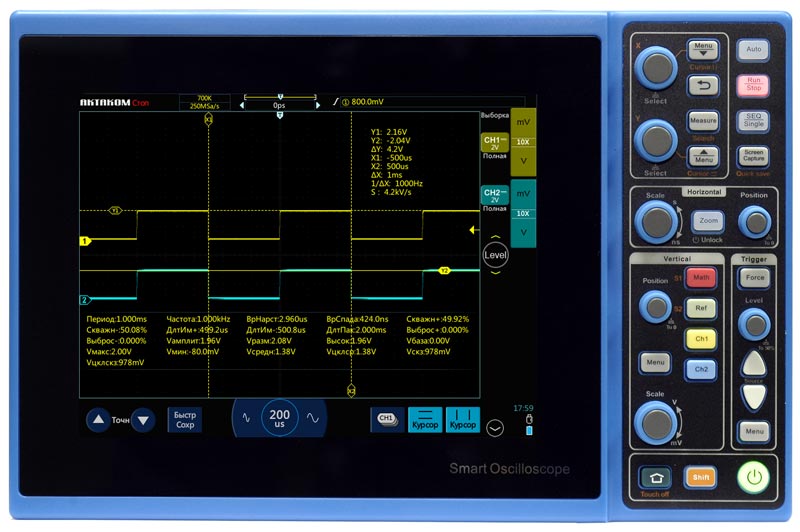

1. Сенсорный дисплей прибора
2. Поворотная ручка SelectY. Служит для изменения положения фрагмента и управлением курсорами
3. Поворотная ручка SelectX. В зависимости от включенного режима выполняет различные функции. Нажатие на ручки подтверждает включение функции
4. Кнопка Measure. Вход в меню автоизмерений
5. Кнопка Menu▼ (Cursor ||). Первичная функция: Вход в основное (верхнее) меню. Вторичная функция: включение/отключение вертикальных курсоров
6. Кнопка возврата. По нажатию этой кнопки происходит выход из меню
7. Кнопка Auto. По нажатию этой кнопки осциллограф автоматически выберет значение настроек горизонтальной и вертикальной систем, а также системы запуска для осциллограммы входного сигнала
8. Кнопка Run/Stop. По нажатию этой кнопки осциллограф производит запуск / остановку регистрации сигнала
9. Кнопка SEQ/Single. По нажатию этой кнопки осциллограф производит однократный запуск регистрации сигнала
10. Кнопка Screen Capture (Quick Save). Первичная функция: сохранение скриншота экрана. Вторичная функция: быстрое сохранение опорных осциллограмм
11. Кнопка Menu▲ (Cursor ═). Первичная функция: Вход в дополнительное (нижнее) меню. Вторичная функция: включение / отключение горизонтальных курсоров
12. Поворотная ручка Scale. Поворотом ручки задается необходимое значение горизонтальной развертки
13. Поворотная ручка Position. Поворотом ручки задается необходимое положение сигнала на экране по горизонтали и изменение точки запуска. При нажатии на ручку Position точка запуска возвращается в центральное положение по горизонтали
14. Кнопка Zoom. По нажатию этой кнопки выполняется функция увеличения фрагмента. При одновременном нажатии с кнопкой включения прибора происходит выход из режима ожидания осциллографа
15. Кнопка Math. Первичная функция: При нажатии этой кнопки прибор входит в режим математических операций и БПФ. Вторичная функция: вход в меню настройки линии S1 при работе с сигналами последовательных шин
16. Кнопка Force. По нажатии этой кнопки (в обычном и однократном режимах запуска) происходит принудительный запуск
17. Кнопка Ref. Первичная функция: По нажатии этой кнопки прибор входит в режим работы с опорными осциллограммами. Вторичная функция: вход в меню настройки линии S2 при работе с сигналами последовательных шин
18. Поворотная ручка Level. Поворотом ручки задается необходимое значение уровня запуска. По нажатию на ручку происходит установка уровня запуска в среднее положение между пиковыми значениями уровня сигнала
19. Кнопка смены источника запуска
20. Кнопка смены источника запуска
21. Кнопка Menu. При нажатии этой кнопки прибор переходит в меню запуска
22. Кнопка включения / отключения прибора и перезапуска. При одновременном нажатии с кнопкой Zoom происходит выход из режима ожидания осциллографа
23. Кнопки CH1, CH2, CH3, CH4. Кнопка активации различных каналов
24. Кнопка Shift. При нажатии этой кнопки ряд кнопок могут выполнять вторичные функции
25. Поворотная ручка Scale. Поворотом ручки задается необходимое значение коэффициента вертикального отклонения
26. Кнопка перехода на домашнюю страницу
27. Кнопка Menu. При нажатии этой кнопки прибор переходит в меню управления вертикальной системой осциллографа
28. Поворотная ручка Position. Поворотом ручки задается необходимое положение сигнала на экране по вертикали. При нажатии на ручку Position точка запуска нулевая линия сигнала возвращается в первоначальное положение по вертикали
29. Разъем AUX out. Используется для выдачи сигнала синхронизации
30. Разъемы СН1-СН4. Входные разъемы осциллографа
31. Разъем LAN
32. Разъем компенсации пробников
33. Разъем HDMI
34. Разъем USB 2.0
35. Разъем microUSB 2.0
36. Разъем питания

Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.

Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.

Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.

Если к порту USB-host подключить мышь, то можно управлять прибором при помощи мыши.

Нажатие на правую клавишу мыши открывает меню.

Нажатие на левую клавишу мыши служит для выполнения действия (аналогично нажатию пальца на сенсорном экране).

Если не указано иное, то при подключенной мыши операции с сенсорным экраном не возможны.

Обычное напряжение в бытовой однофазной сети, как известно, 220 вольт ±5%, т.е. в диапазоне от 209 до 231 вольт. Однако, это напряжение переменное, и это означает, что в каждый момент времени амплитуда значения напряжения отличается от амплитуды напряжения в следующий момент – представим себе синусоиду, в которой каждая соседняя точка графика имеет разную высоту над линией «0». Максимальное значение амплитуды в бытовой сети составляет 310 В. Но это максимальное значение, через четверть периода значение амплитуды будет равно «0». В этом случае необходимо знать некий средний уровень, при котором можно считать, что переменный ток проделывает такую же работу, какую бы проделал постоянный ток аналогичного напряжения. Определить эту величину можно, если значение максимальной амплитуды разделить на √2, т.е. 310 / √2 = 219,858 вольт. Это напряжение называют действующим или среднеквадратичным.

Таким образом, для того чтобы наблюдать синусоиду 220 В сетевого напряжения на экране, настройки осциллографа должны предусматривать отображение сигнала с максимальны амплитудным значением пик-пик не менее 620 вольт и применение соответствующего пробника (в большинстве случаев понадобится пробник с коэффициентом деления 1:100).

Внимание! Следует отметить, что в данном случае пользователь правильно использует батарейный прибор для измерения параметров напряжения сети. В любом случае, при проведении таких измерений необходимо соблюдать требования техники безопасности. Необходимо обеспечить защиту от плавающих потенциалов и гальваническую развязку измеряемой цепи и прибора. Наиболее правильно использовать дифференциальные пробники типа DP-40LV, которые также можно использовать не только с приборами с батарейным питанием, но и со стационарными приборами с питанием от сети переменного тока. Также возможно использование и обычных пробников с коэффициентом деления 1:100, например производства ROHDE&SCHWARZ RT-ZI10 или Fluke VPS420-R, которые имеют защищенные металлические (корпус разъема) части, препятствующие контакту оператора с токоведущими частями. В крайнем случае, соблюдая все меры осторожности, не допуская прикосновения к оголенным частям прибора и пробника, можно использовать пробник HP-9258 с открытым не изолированным корпусом разъема.

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
    • Падение и воздействие вибрации на прибор.
    • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
    • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
    • Используйте подходящую защиту от превышения напряжения.
    • Применяйте пробники, специфицированные только для данного типа прибора.
    • Не допускается замыкать накоротко выходные или входные разъемы прибора.
    • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
    • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
    • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
    • При подключении кабелей нельзя путать входные разъемы с выходными.
    • Разрешается использование предохранителей специфицируемых только для данного продукта.
    • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
    • Используйте только специфицированные для данного прибора батареи.
    • Замена батареи питания производится только при отключенном приборе.
    • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
    Это может привести к повреждению прибора и частичной или полной потере его работоспособности
    Неисправность предохранителя означает нарушение условий эксплуатации прибора.

Нажатием значка выбора канала на сенсорном экране или кнопки соответствующего канала в области Vertical (каналу CH1 соответствует кнопка желтого цвета Ch1, каналу CH2 – голубого цвета Ch2, каналу CH3 – розового цвета Ch3, каналу CH4 – салатового цвета Ch4) можно задать отображение, скрытие нужных каналов, а также войти в меню настроек для соответствующего канала.

Здесь и далее, в качестве примера используется какал CH1 (если не описано что-либо иное).

1. Чтобы сделать активным канал CH1, нажмите желтую кнопку Ch1 или значок на сенсорном экране «CH1».

Если канал активный, то значок подсвечивается «CH» и на экране включена нулевая линия осциллограммы.

На рис. канал CH1 – активный, канал CH2 – не активный.

2. Повторное нажатие значка «CH1» на сенсорном экране или нажате кнопки Menu в области Vertical приведет ко входу в меню настроек канала CH1

Перемещайтесь по меню при помощи нажатия на соответствующие кнопки сенсорного экрана или поворотной ручкой SelectX (для подтверждения выбора необходимо нажать на ручку SelectX).

Меню настроек каналов представлено ниже.

3. Для выхода из меню настроек канала нажмите на любое свободное место на сенсорном экране или кнопку .

4. Для деактивации канала CH1, повторно нажмите желтую кнопку Ch1 или значок на сенсорном экране «CH1». Подсветка значка «CH1» на экране погаснет. Установленное значение отображается под названием выбранного канала.

Нажатием значков «mV» или «V» на сенсорном экране или поворотом ручки Scale в области Vertical можно установить нужное значение вертикального отклонения.

1. Выберите канал, для которого требуется установить расположение осциллограммы. Выбор осуществляется нажатием соответствующей кнопки на сенсорном экране или или поворотной ручкой SelectX с последующим выбором каналов.

Каналы можно также выбрать напрямую нажатием соответствующей кнопки в области Vertical

2. Нажмите на осциллограмму выбранного канала на сенсорном экране и перетащите ее в нужное положение по горизонтали и/или вертикали

Управление положением по горизонтали при помощи органов управления производится поворотом ручки Position в области Horizontal. При нажатии на ручку Position точка запуска возвращается в центральное положение по горизонтали.

Управление положением по вертикали при помощи органов управления производится поворотом ручки Position в области Vertical. При нажатии на кнопку Position осциллограмма возвращается в центральное положение по горизонтали.

3. Точная подстройка положения осциллограммы по вертикали производится по нажатию кнопок точной настройки, расположенных в левом нижнем углу экрана.

Изменить значение коэффициента горизонтальной развертки можно несколькими способами, используя как сенсорный экран, так и органы управления.

1. В нижней части экрана имеется область, предназначенная для изменения временной шкалы.

Нажатие на левую кнопку увеличивает значение цены деления по горизонтали (сжатие осциллограммы), на правую – уменьшает (растяжка осциллограммы).

Кроме того, можно дважды нажать на центральную кнопку (на рис. выше «50 ns») и на экране появится виртуальная ручка управления

Нажатием на левую часть можно осциллограмму сжать, на правую – растянуть, а нажатием пальцем на виртуальную ручку с последующим ее круговым вращением можно задать необходимое значение горизонтальной развертки.

2. Растянуть осциллограмму можно и другим способом. Для этого необходимо два раза нажать на осциллограмму на сенсорном экране.

3. Для задания значения горизонтальной развертки можно также использовать органы управления.

Изменение коэффициента горизонтальной развертки происходит поворотом ручки управления Scale, расположенной в области Horizontal

Изменить уровень запуска можно несколькими способами, используя как сенсорный экран, так и органы управления.

1. В правой части экрана имеется область, предназначенная для изменения уровня запуска.

Нажмите на значок Level, и на экране появится полоса прокрутки. Нажмите пальцем в полосе прокрутки и передвиньте уровень запуска.

Нажатием значков и можно быстро изменить источник запуска или текущий настраиваемый уровень в двухуровневых типах запуска (например, верхний H или нижний L уровни при запуске по ранту)

2. Для задания уровня запуска при помощи органов управления используется ручка управления Level, расположенной в области Trigger. При нажатии на нее производится установка уровня запуска на середину (50%) уровня сигнала. Смена источника запуска производится нажатием кнопок

Для входа в основное (верхнее) меню нажмите пальцем в верхней части сенсорного экрана вне окна измерений и проведите пальцем вниз по экрану или нажмите кнопку Menu▼.

Для входа в дополнительное (нижнее) меню нажмите пальцем в нижней части сенсорного экрана вне окна измерений и проведите пальцем вверх по экрану или нажмите кнопку Menu▲.

Пункт меню	Функции
	Скриншот экрана
	Увеличение фрагмента (Zoom)
	Запись видео
	Отображение результатов автоизмерений
	Анализ протоколов

Для выхода из меню и возврата в окно измерений нажмите пальцем в любую часть окна измерений на экране или нажмите кнопку в органах управления.

Выбор элемента меню производится касанием пальцем на нужном значке (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для подтверждения выбора необходимо нажать на ручку SelectX).

Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в основное меню и выберите элемент Измерен или нажмите кнопку Measure для выбора типов автоизмерений активного канала. В открывшемся окне выберите активный канал и далее тип измерения, нажав на соответствующий значок или используя поворотную ручку SelectX (для подтверждения выбора необходимо нажать на нее).

Выбранные типы измерения будут отображаться цветом активного канала в третьей строке, а результат измерений – в нижней части экрана под осциллограммой. Результаты измерений будут отображаться также цветом активного канала.

Для удаления выбранного параметра повторно нажмите на соответствующий значок.

Для сброса всех выбранных параметров нажмите Очист в правой части экрана.

Нажмите на сенсорном экране значок для отображения на экране пары горизонтальных курсоров или значок для отображения вертикальных курсоров. При нажатии обоих значков станут доступны измерения как вертикальными, так и горизонтальными курсорами.

При использовании органов управления первначально нажмите кнопку оранжевого цвета Shift , расположенную в нижнем левом углу около кнопки включения прибора. При этом загорится ее подсветка, а затем нажмите кнопку Menu▲ для включения горизонтальных курсоров и кнопку Menu▼ для включения вертикальных курсоров.

Для передвижения одного курсора нажмите пальцем на метку соответствующего курсора , , , , метка курсора подсветится, и передвиньте выбранный курсор по экрану в нужном направлении.

Если необходимо передвинуть сразу два курсора, то нажмите двумя пальцами на окно измерений и передвиньте их в вертикальной (для вертикальных Y1 и Y2 курсоров) или горизонтальной (для горизонтальных X1 и X2 курсоров) области .

Также для управления положением курсоров по вертикали или горизонтали можно использовать кнопки , расположенные в левом нижнем углу экрана.

При использовании органов управления выбор курсоров производится нажатием поворотных ручек SelectX и SelectY при этом метки активных курсоров подсвечиваются на экране.

Передвижение курсоров производится поворотом этих ручек.

Результаты курсорных измерений будут отображаться в правом верхнем углу окна измерений

Как описано во «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Сохранить для выбора настроек сохранения выбранного сигнала. В качестве сигнала может быть выбран любой активный канал, опорная осциллограмма, результат математической операции. Сохранение возможно произвести как во внутреннюю память, так и на внешний USB накопитель.

Выбор элемента производится касанием пальцем нужного значка (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для подтверждения выбора необходимо нажать на ручку SelectX).

Цвет элемента источника сигнала (CH, MATH, R) совпадает с цветом осциллограммы и меток.

Для задания имени файла выберите поле с названием файла рядом с элементом Имя и при помощи всплывающей клавиатуры задайте необходимое имя файла. Имя файла может содержать цифры и английские буквы. Выбор элемента производится касанием пальцем нужного символа (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для подтверждения выбора необходимо нажать на ручку SelectX). По окончанию ввода нажмите Сохр.

При использовании сенсорного экрана нажмите кнопку для перехода на вторую страницу вертикального меню и нажмите значок для входа в режим опорных осциллограмм. После этого включится подсветка иконки и на ней отобразится уровень опорной осциллограммы . Для перехода в этот режим при использовании органов управления нажмите кнопку Ref в области Vertical.

Опорная осциллограмма будет отображаться филетовым цветом. Ее положение на экране можно отрегулировать при помощи сенсорного экрана или поворотом ручек Position в областях Vertical и/или Horizontal или кнопками

Для вызова опорной осциллограммы из памяти нажмите значок или кнопку Menu в области Vertical. На экране появится меню выбора опорной осциллограммы.

Нажмите на поле рядом с элементом Вызов и из открывшегося списка выберите осциллограмму из памяти, которая будет использоваться в качестве опорной

Для выхода из режима опорных осциллограмм повторно нажмите значок или кнопку Ref в области Vertical.

Для быстрого сохранения опорных осциллограмм можно использовать как сенсорный экран, так и органы управления. Для этого, при использовании сенсорного экрана, нажмите значок или нажмите кнопку оранжевого цвета Shift и далее кнопку Screen Capture (Quick Save).

Если в осциллограф установлен USB-накопитель, то опорная осциллограмма будет сохранена на него в виде файла. Если USB-накопитель не подключен, то сохранение произойдет во внутреннюю память прибора.

При использовании сенсорного экрана нажмите кнопку для перехода на вторую страницу вертикального меню и нажмите значок для входа в режим математических операций. После этого включится подсветка иконки и на ней отобразится уровень сигнала математической операции . Для перехода в этот режим при использовании органов управления нажмите кнопку Math в области Vertical.

Результат математической операции будет отображаться красным цветом. Ее положение на экране можно отрегулировать при помощи сенсорного экрана или поворотом ручек Position в областях Vertical и/или Horizontal или кнопками

Для вызова опорной осциллограммы из памяти нажмите значок или кнопку Menu в области Vertical.

На экране появится меню выбора математической операции:

Элементы меню включают в себя:

БПФ (быстрое преобразование Фурье, FFT) используется для преобразования сигналов во временной области в компоненты частотной области (частотный спектр).

Для выхода из режима математических операций повторно нажмите значок или кнопку Math в области Vertical.

Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Дисплей для входа в меню настроек дисплея.

Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Курок для входа в меню настроек дисплея. Также для входа в меню настроек запуска можно нажать кнопку Menu в области Trigger.

Здесь и далее: для установки цифрового значения, например, временного параметра:

1. Выберите элемент касанием пальцем по окну с цифровым значением (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для выбора необходимо нажать на ручку SelectX).

2. На экране появится одна или две шкалы (зависит от типа параметра). Если появились две шкалы, то одна служит для грубой настройки, вторая (Fine) – для точной установки значения параметра

3. Коснитесь пальцем шкалы и передвижением пальца по шкале установите необходимое значение (при использовании сенсорного экрана) или вращением поворотной ручки SelectX.

4. Выход из установки значения производится способом описаннным в «Вход в основное и дополнительное всплывающее меню».

Для перехода на следующую страницу меню настроек запуска нажмите кнопку (при использовании сенсорного экрана) или вращайте поворотную ручки SelectX (при использовании органов управления).

Процедура выбора типа последовательной шины для запуска и декодирования протокола аналогичные.

При использовании сенсорного экрана (для выбора типа шины) нажмите кнопку для перехода на вторую страницу вертикального меню. Далее, в зависимости от используемого канала для работы с протоколами, дважды нажмите значок или .

При использовании органов управления для входа в меню настроек управления нажмите кнопку оранжевого цвета Shift и далее кнопку Math для выбора линии S1 или кнопку Ref для выбора линии S2.

Значки и/или подсветятся, и на них появится отображение текущего выбранного протокола и ряд основных параметров для данного протокола

Рассмотрим на примере запуска по шине UART. После выбора шины UART для S2, как описано выше, на экране появится меню

В этом меню можно задать параметры протокола шины UART, как для запуска по шине, так и для его декодирования.

После задания параметров в данном меню необходимо из него выйти (как описано в «Вход в основное и дополнительное всплывающее меню») и вернуться в основное меню.

В основном меню для выбранного типа запуска по шине UART в S2 появится возможность задания настроек, необходимых конкретно для выполнения запуска

Аналогичным образом выполняется настройка запуска по сигналам последовательных шин для других протоколов.

Меню запуска и декодирования для линий S1 и S2, а также основное меню запуска для различных протоколов последовательных шин представлено ниже. Выбор элементов меню аналогичен описан в начале данного раздела «Меню настроек запуска».

Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Авто для входа в меню автоматических настроек и автоматического выбора диапазона.

Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в основное меню и выберите элемент Частотом. для входа в меню автоматических настроек и автоматического выбора диапазона.

Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в основное меню и выберите элемент Настр.пользов. для входа в меню автоматических настроек и автоматического выбора диапазона.

Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для сохранения экрана. Скриншот экрана можно также сделать нажав кнопку Screen Capture.

Если в осциллограф установлен USB-накопитель, то копия экрана будет сохранена на него в виде файла в формате *.png. Если USB-накопитель не подключен, то сохранение произойдет во внутреннюю память прибора.

Прибор позволяет увеличивать фрагмент сигнала. Реализовать это возможно тремя способами.

1. Проведите тремя пальцами по экрану одновременно, чтобы получить доступ к функции ZOOM

Экран разделится на две части. В верхней области будет отображаться исходный сигнал и расположение на нем окна с фрагментом, в нижней части - выделенный фрагмент.

Для передвижения окна просмотра по основному сигналу нажмите пальцем в верхней области экрана, где расположен основной сигнал и проведите пальцем в горизонтальном направлении.

Для возврата к основному окну проведите одновременно тремя пальцами вверх.

2. При использовании органов управления для увеличения фрагмента нажмите кнопку Zoom в области Horizontal.

Повторное нажатие этой кнопки приведет к выходу из режима увеличения фрагмента и возврату к основному окну.

Если режим отображения фрагмента включен, то кнопка Zoom будет подсвечиваться.

Для изменения положения фрагмента в основном сигнале используйте поворот ручки SelectY.

3. Возможно использование еще одного способа для увеличения фрагмента.

Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для увеличения фрагмента сигнала.

Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для начала записи видео.

Если в осциллограф установлен USB-накопитель, то копия экрана будет сохранена на него в виде файла в формате *.png. Если USB-накопитель не подключен, то сохранение произойдет во внутреннюю память прибора.

Для остановки записи видео повторно нажмите значок

Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для отображения результатов автоматических измерений на экране.

Для отключения отображения результатов автоматических измерений на экране повторно нажмите значок

Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в дополнительное (нижнее) меню и нажмите значок для отображения результатов декодирования протоколов последовательных шин в табличном виде.

Для отключения отображения результатов декодирования протоколов последовательных шин в табличном виде повторно нажмите значок

Для отключения функции сенсорного экрана и использования только физических органов управления для работы с осциллографом нажмите кнопку оранжевого цвета Shift и далее кнопку .

В верхнем правом углу экрана отобразится значок блокировки

Для включения функции сенсорного экрана и для работы с осциллографом повторно нажмите кнопку

Для перехода на домашнюю страницу осциллографа нажмите кнопку .

Экран прибора примет вид

Управление на домашней странице доступно только с помощью сенсорного дисплея.

Значок	Функции
	Общая информация о производителе
	Краткое руководство по эксплуатации на английском языке
	Файлы изображений Изображ. (формат PNG), опорных осциллограмм REF, данных CSV, осциллограмм BIN, видео. Если в осциллограф не установлен USB-накопитель, то отображаются только файлы, сохраненные во внутреннюю память. Если в осциллограф установлен USB-накопитель, то можно выбрать отображение файлов, сохраненных во внутреннюю память или на внешний USB-накопитель. Для файлов изображений, нажав на картинку такого файла, можно его посмотреть. Возврат к кратким картинкам производится двойным нажатием пальцем на полное изображение. Для любых типов файлов, нажав пустой квадрат около имени файла или на картинке в левом верхнем углу (для файлов изображения), можно выбрать конкретный файл и удалить его, переименовать или перенести его из внутренней памяти на внешний USB-накопитель (Экспорт). Нажав на иконку выбора в правом углу экрана, можно выбрать все файлы для удаления.
	Отображает на экране картинки только файлов изображений. Если в осциллограф не установлен USB-накопитель, то отображаются только файлы, сохраненные во внутреннюю память. Если в осциллограф установлен USB-накопитель, то отображаются файлы, сохраненные, как во внутреннюю память, так и на внешний USB-накопитель. Нажатием на картинку файла изображения, можно просмотреть его содержимое на экране. Нажатием экранной кнопки Select можно перейти к выбору файла для удаления (см. Файлы). Для выхода из функции выбора нажмите экранную кнопку Cancel.
	Вход в меню основных настроек прибора. Здесь можно задать: Яркость Громкость Язык: русский или английский Время отключения Параметры сетевых подключений Посмотреть информацию о приборе (модель, серийный номер, версию прошивки, дату и время, полосу пропускания) и информацию об установленных опциях.
	Отображает на экране картинки видеофайлов. Если в осциллограф не установлен USB-накопитель, то отображаются только файлы, сохраненные во внутреннюю память. Если в осциллограф установлен USB-накопитель, то отображаются файлы, сохраненные, как во внутреннюю память, так и на внешний USB-накопитель. Нажатием на картинку видеофайла можно просмотреть его содержимое на экране Нажатием экранной кнопки Select можно перейти к выбору файла для удаления (см. Файлы). Для выхода из функции выбора нажмите экранную кнопку Cancel.
	Нажатие на этот значок переводит осциллограф в режим ожидания. Для выхода из режима ожидания одновременно нажмите кнопку включения прибора и Zoom.
	Нажатие на этот значок закрывает домашнюю страницу и переводит прибор в рабочий режим осциллографа

В левом верхнем углу домашней страницы отображается дата и время, в нижнем правом углу – состояние зарядки аккумулятора.
