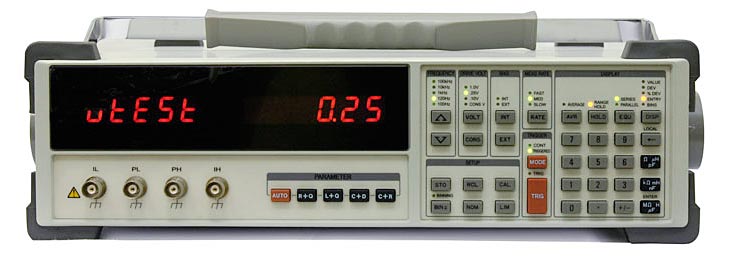

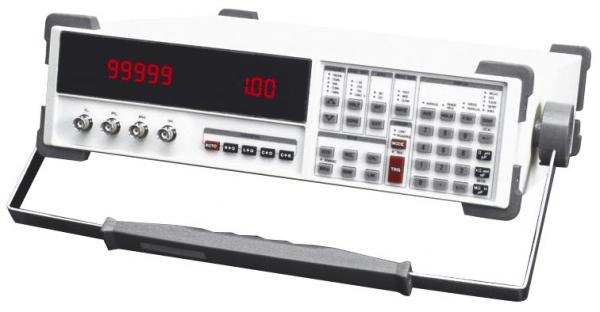

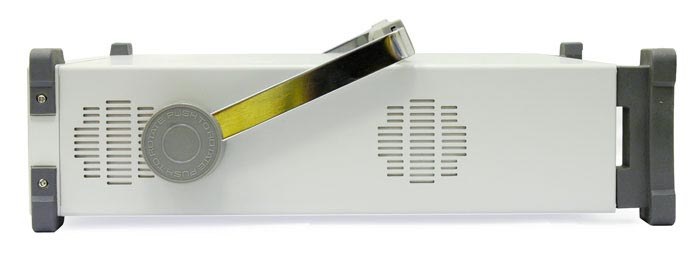

Измеритель иммитанса АКТАКОМ АМ-3001 позволяет с высокой точностью измерять RLC характеристики радиоэлектронных компонентов (индуктивность, емкость, сопротивление, добротность). Измеритель иммитанса АМ-3001 обладает широким набором функций, включая разбраковку электронных компонентов, что позволяет использовать этот прибор и в измерительной лаборатории, и на производстве.
0,10 В; 0,25 В и 1,0 В (СКЗ) с погрешностью ±2%; плавная регулировка от 0,1 до 1,0 В с шагом 50 мВ
Постоянное напряжение смещения
внутреннее: 2,0 В ±2%
внешнее: от 0 до +40 В с защитой по току предохранителем 0,25 А
Скорость измерения
медленная: 2 измерения в секунду;
средняя: 10 измерений в секунду;
быстрая: 20 измерений в секунду при частоте измерительного сигнала от 1 кГц и выше;
примерно 0,6; 2,4 или 6 измерений в секунду при частоте измерительного сигнала 100 Гц или 120 Гц
Переключение диапазона измерения
автоматическое или ручное
Запуск измерений
непрерывный, ручной с передней панели или дистанционный по интерфейсам RS-232
Общие сведения
Зажимная оснастка
4-х проводная оснастка Кельвина для деталей с радиальными выводами
Защита прибора при проведении измерений
до 1 Дж запасенной энергии (для заряженных конденсаторов); предохранитель 0,25 А при проведении измерений с подачей внешнего напряжения смещения
Балансировка прибора
по короткому замыканию: R < 20 Ом, Z < 50 Ом;
по разрыву цепи: Z > 10 кОм
Разбраковка
до 8 критериев разбраковки по Q, D и R, а также общая разбраковка. Установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу; возможность сохранения установок в памяти прибора.
Самоконтроль
Тестирование основных узлов прибора: памяти, процессора, АЦП, усилителей и т. д.
Сохранение и повторный вызов установок режимов измерений
Сохранение 9 установок режимов измерений. При вызове из памяти данных об установках с порядковым номером 0 производится установка по умолчанию.
Интерфейсы
установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу RS-232
Рабочие условия
0...50 °С, относительная влажность 80%
Питание
220 В, 50 Гц
Потребляемая мощность, Вт
не более 20
Габаритные размеры, мм
109x363x386
Масса, кг
5,8
Габариты в упаковочной таре 520х245х495, вес 10 кг.

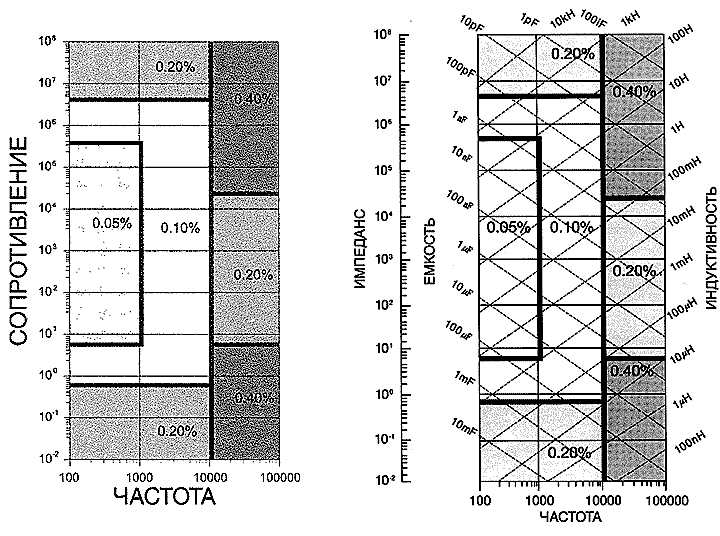

Точностные характеристики
Базовая точность для сопротивления
Дополнительные возможности
Интерфейс Handler/Sorter на разъеме DB25 обеспечивает индикацию данных по разбраковке и состояние измерительного процесса. Запуск прибора по этому интерфейсу осуществляется подачей отрицательного ТТЛ-сигнала. Защита по входу запуска обеспечивается в пределах ±15 В.
Зажим-адаптер АМ-3001-КС обеспечивает возможность подключения прибора к компонентам, которые не могут быть непосредственно подключены к адаптеру АМ-3001-АЕ. Полярность обозначена для режима измерений с напряжением смещения.
Пинцет-адаптер АМ-3001-ТЕ обеспечивает возможность подключения прибора к SMD-компонентам или к схемам с поверхностным монтажом. Полярность обозначена для режима измерений с напряжением смещения.
Какие условия эксплуатации предусмотрены для данного RLC-метра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы.
Измерение напряжения, используя гнёзда для измерения тока.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Для чего служит интерфейс Handler/Sorter на разъеме DB25 измерителя LCR Актаком АМ-3001?
Интерфейс Handler/Sorter на разъеме DB25 обеспечивает индикацию данных по разбраковке и состояние измерительного процесса. Запуск прибора по этому интерфейсу осуществляется подачей отрицательного ТТЛ-сигнала. Защита по входу запуска обеспечивается в пределах ±15 В.
Для чего предназначен пинцет-адаптер АКТАКОМ АМ-3001-ТЕ при работе с измерителем LCR АМ-3001?
Пинцет-адаптер АКТАКОМ АМ-3001-ТЕ обеспечивает возможность подключения прибора к SMD-компонентам или к схемам с поверхностным монтажом. Полярность обозначена для режима измерений с напряжением смещения. Наверх
Для чего используется зажим-адаптер АКТАКОМ АМ-3001-КС при работе с измерителем LCR АМ-3001?
Зажим-адаптер АКТАКОМ АМ-3001-КС обеспечивает возможность подключения прибора к компонентам, которые не могут быть непосредственно подключены к адаптеру АКТАКОМ АМ-3001-АЕ. Полярность обозначена для режима измерений с напряжением смещения. Наверх
Как осуществляется дистанционное управление измерителем иммитанса АМ-3001?
Для дистанционного управления, АМ-3001 необходимо подключить к компьютеру посредством интерфейса RS-232 (com порт).
В руководстве по эксплуатации прибора представлен перечень команд для задания параметров измерений.
Убедитесь, что в настройках com установлены: скорость передачи информации в бодах, параметр контроля четности и размер слова, для передачи управления прибором компьютеру. По умолчанию устанавливаются: 1200 бод, отсутствие контроля четности и длина слова 8 бит. Прибор всегда посылает 2 бита останова и принимает данные, содержащие как один, так и два бита останова. При подключении к компьютеру используйте стандартный серийный кабель, не используйте «null-modem» кабель. Прибор представляет собой устройство типа DCE (устройство передачи данных) и, следовательно, должен быть соединен кабелем с устройством DTE (терминальным оборудованием пользователя). Кабели наименьшей пропускной способности должен иметь три проводящих канала через штырьки 2, 3 и 7. Для аппаратного оборудования синхронного обмена данными штырьки 5 и 20 (CTS и DTR) должны быть проходными. Иногда штырьки 6 и 8 (DSR и CD) могут использоваться: эти каналы всегда предполагаются для прибора. Наверх
