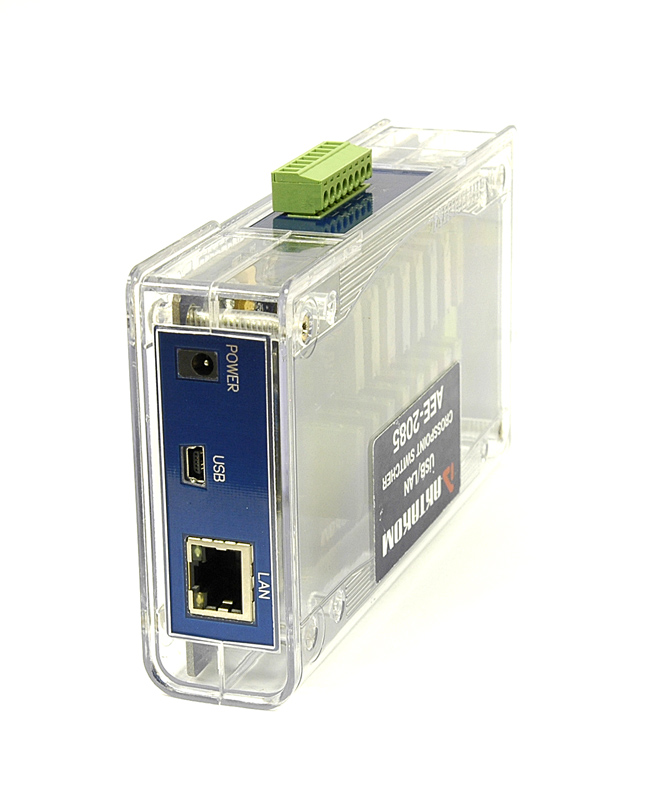

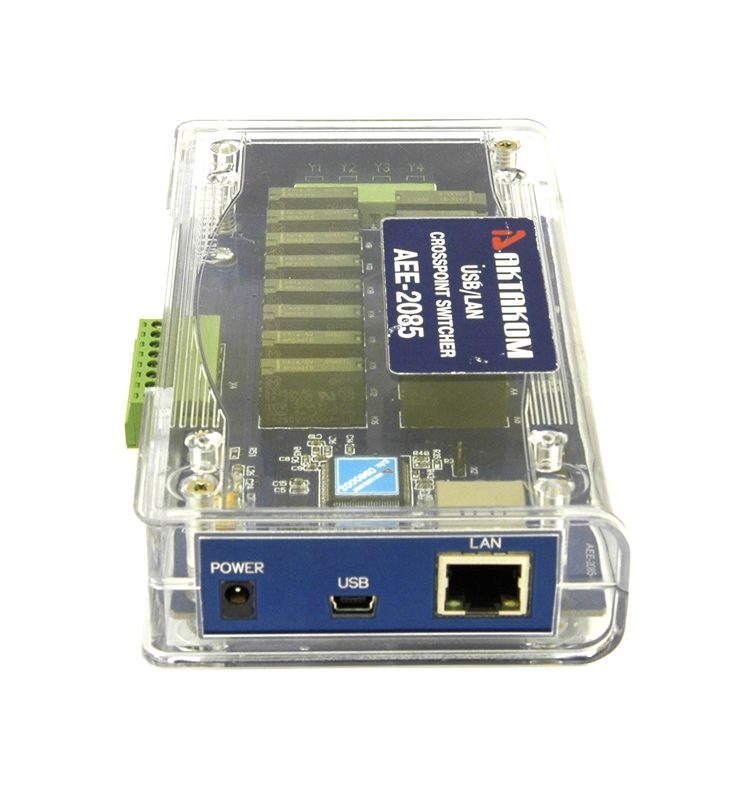

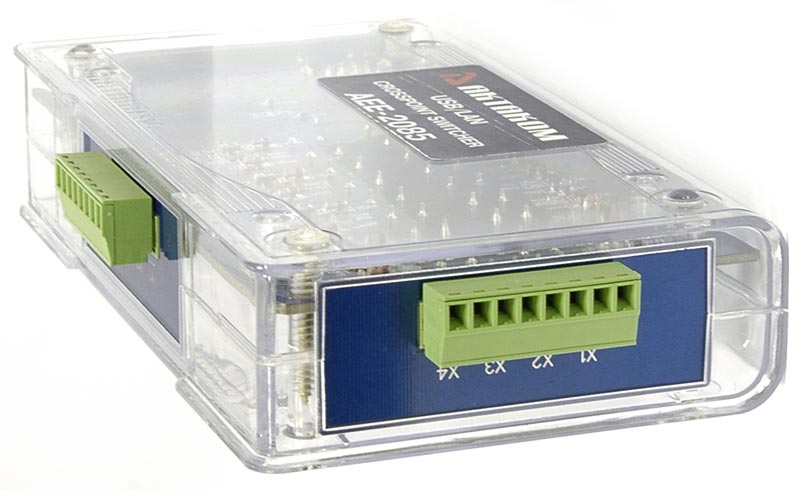

АЕЕ-2085 4-х канальный USB матричный коммутатор силовых линий

◄ ►

Торговая марка:

Прибор АЕЕ-2085 является матричным коммутатором сигналов с электронным управлением. Матрица коммутации имеет 4 входа и 4 выхода и обеспечивает возможности коммутации любого входа на любой выход или любого одного входа/выхода на любые несколько выходов/входов. Коммутатор выполнен в виде приставки к компьютеру (ПК). Управление коммутацией осуществляется программно от компьютера через интерфейс USB или дистанционно через сетевой интерфейс 10/100BASE-T (LAN).

Розничная цена: 35 526,00 руб.

НДС включён в цену

Есть на складе

В корзину Быстрый заказ
(без регистрации)

Назначение

Многоканальные коммутаторы АКТАКОМ АЕЕ-202х и АКТАКОМ АЕЕ-208х предназначены для построения систем дистанционного управления и коммутации в системах с управлением через интерфейсы USB и LAN.

Поддерживается дистанционное управление по LAN с использованием протокола TCP/IP при возможности использования внешней программы на ПК (Windows), мобильного устройства (Android) или прямой дистанционный доступ к управлению через Web – интерфейс (в коммутаторе имеется встроенный Web сервер).

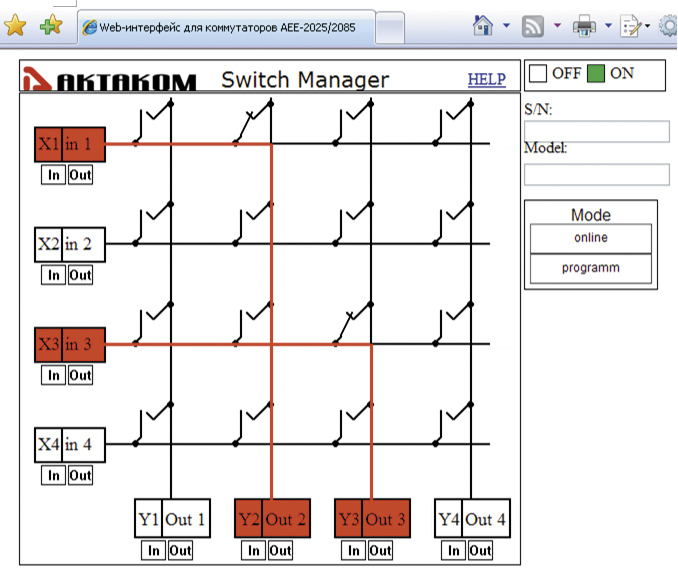

По умолчанию коммутатор настроен на дистанционное управление по (http) TCP/IP протоколу для чего в коммутаторе имеется встроенный Web сервер, при обращении к которому по заданному IP адресу (порт 80) коммутатор предлагает Web страницу для управления

В стандартной поставке коммутатор сконфигурирован на заданный IP адрес, указанный в кратком РЭ на прибор (и на этикетке на боковой стороне прибора).

В комплектации к прибору предлагается Windows программа для смены сетевых настроек Aktakom ANC, которая позволяет установить любые сетевые настойки в т.ч. (IP - адрес, маску, шлюз, пароль, порт).

Технические характеристики

Количество входных портов: 1…7 (выбирается пользователем)
Количество выходных портов: 1…7 (выбирается пользователем)
Вид и максимальное значение напряжения коммутируемой цепи: постоянное, переменное (пик-пик) – 10 мВ…100 В
Максимальный ток коммутируемой цепи: 3,0 А
Максимальная частота коммутируемого сигнала: 100 кГц
Интерфейс: USB 1.1 (12 Мбит/с), Ethernet 10/100BASE-T
Питание 5,5 В / 220 В с сетевым адаптером
Масса: 0,21 кг
Условия эксплуатации: температура -10^оС...+45^оС, влажность 20...90%
Габаритные размеры: 150х85х35 мм

Для разработки собственных программ управления коммутатором имеется:

ASB Aktakom Switch Box Программа коммутатора

Назначение

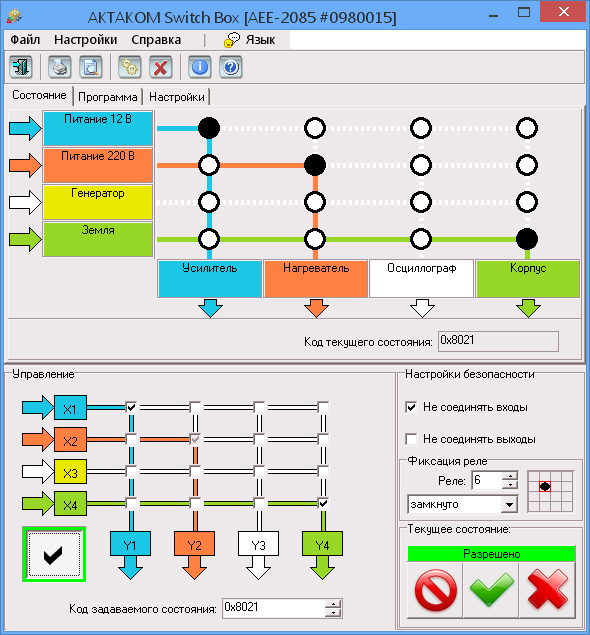

Программа AKTAKOM Switch Box осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX по интерфейсам USB и LAN. Программа реализует ручное и программное управление (возможность работы по циклограмме с любым временным интервалом и любыми комбинациями соединений), конфигурацию устройства и его сетевых параметров для работы в сети. Поддерживается режим запрещенных состояний устройства.

ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек

Назначение

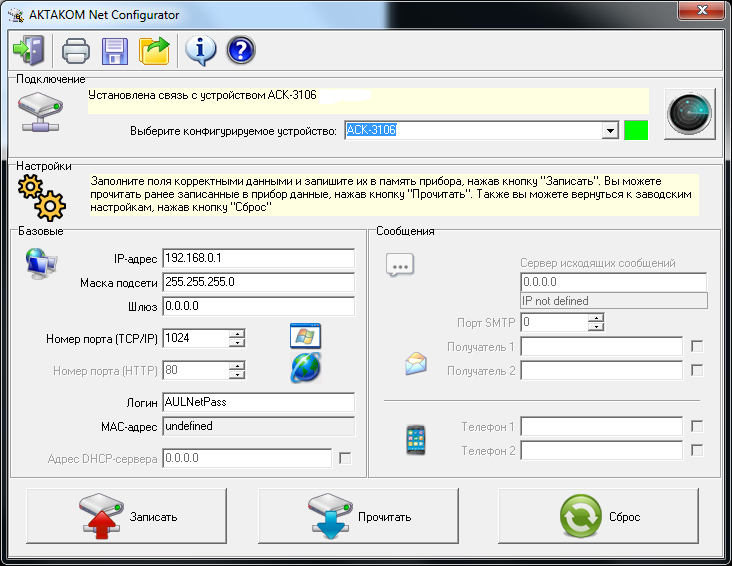

Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.

Комплект разработчика программного обеспечения SDK AEE-2085

Назначение

Комплект предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.

Состав комплекта

динамическая библиотека (DLL) Windows, содержащая все функции, необходимые для работы с прибором;
заголовочный файл библиотеки на языке Си;
соответствующее библиотеке функциональное дерево NI LabWindows/CVI;
соответствующая библиотеке палитра функции NI LabVIEW;
файл справки с описанием всех функций библиотеки;
пример графического приложения для среды Borland C++ Builder (все необходимые исходные файлы проекта);
библиотека импорта для среды Microsoft Visual C++;
пример приложения для среды NI LabWindows/CVI (все необходимые исходные файлы проекта);
пример приложения для среды NI LabVIEW (все необходимые исходные файлы проекта);
откомпилированный рабочий пример графического приложения, работающий совместно с редактором цифрограмм AKTAKOM APP-3501.

Примечание: Бесплатная базовая версия SDK не включает в себя примеры программирования.

Стандартная комплектация

коммутатор
кабель mini USB - USB
краткое руководство
Программное обеспечение
- AEE-20XX_SDK_Base Базовый комплект средств разработки ПО
- ASB Aktakom Switch Box Программа коммутатора

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

Cетевой адаптер АТН-0503
Программное обеспечение
- AEE-20XX_SDK Полный комплект средств разработки ПО
- ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек

Совместимое программное обеспечение

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
