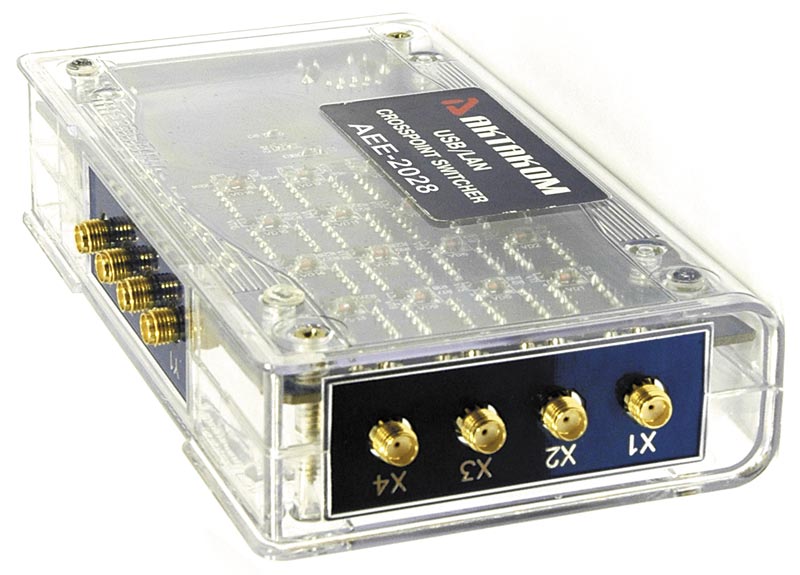

АЕЕ-2028 Коммутатор USB одной ВЧ линии на 7 выходов
АЕЕ-2028 Коммутатор USB одной ВЧ линии на 7 выходов
◄►
Торговая марка:
Прибор АЕЕ-2028 является матричным коммутатором сигналов с электронным
управлением. Матрица коммутации имеет 4 входа и 4 выхода и
обеспечивает возможности коммутации 1 любого входа на 7 выходов.
Выполнен в виде приставки к компьютеру (ПК). Управление коммутацией
осуществляется программно от компьютера через интерфейс USB или
дистанционно через сетевой интерфейс 10/100BASE-T (LAN).
Многоканальные коммутаторы АКТАКОМ АЕЕ-2028 и АКТАКОМ АЕЕ-2088 предназначены для построения систем дистанционного управления и коммутации в системах с управлением через интерфейсы USB и LAN.
Матрица коммутации имеет 4 входа и 4 выхода и обеспечивает возможности коммутации 1 любого входа на 4 выхода.
Поддерживается дистанционное управление по LAN с использованием протокола TCP/IP при возможности использования внешней программы на ПК (Windows), мобильного устройства (Android) или прямой дистанционный доступ к управлению через Web – интерфейс (в коммутаторе имеется встроенный Web сервер).
По умолчанию коммутатор настроен на дистанционное управление по (http) TCP/IP протоколу для чего в коммутаторе имеется встроенный Web сервер, при обращении к которому по заданному IP адресу (порт 80) коммутатор предлагает Web страницу для управления
В стандартной поставке коммутатор сконфигурирован на заданный IP адрес, указанный в кратком РЭ на прибор (и на этикетке на боковой стороне прибора).
В комплектации к прибору предлагается Windows программа для смены сетевых настроек Aktakom ANC, которая позволяет установить любые сетевые настойки в т.ч. (IP - адрес, маску, шлюз, пароль, порт).
Технические характеристики
Количество входов: 1 ( вход Х1)
Количество выходов: 7 (выходы Х2, Х3, Х4, Y1-Y4)
Позволяет коммутировать разъем X1 на любой из разъемов Y и разъем Y1 на любой из разъемов X (если вход Х1 не скоммутирован на линию Y1, то выходы Х2, Х3, Х4 не соединяются со входом Х1, но могут коммутироваться между собой)
Можно коммутировать разъемы Y в любой комбинации, а также разъемы X в любой комбинации
Тип входного разъема SMA-JR
Вид и максимальное значение напряжения (ток) коммутируемой цепи:
постоянное (максимальное) 30 В, максимальный коммутируемый ток (при резистивной нагрузке) 1 А
переменное (пик-пик) 36 В, максимальный коммутируемый ток (при резистивной нагрузке) 0,5 А
Время замыкания контактов (при 20 °С) не более 2 мс
Время размыкания контактов (при 20 °С) не более 1 мс
Гарантируемое число срабатываний с периодом 20 размыканный / замыканий в секунду
Начальное сопротивление замкнутых контактов реле составляет не более 50 мOм
Максимальная коммутируемая мощность (при резистивной нагрузке) 30 Вт или 62,5 ВА

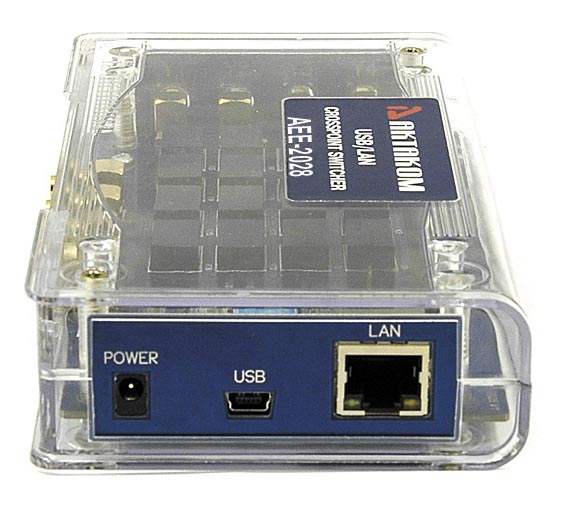

Интерфейс: USB 1.1 (12 Мбит/с), Ethernet 10/100BASE-T
Питание 5,0...5,5 В
Масса: 0,20 кг
Габаритные размеры: 150х85х35 мм
Для разработки собственных программ управления коммутатором имеется:
ASB Aktakom Switch Box Программа коммутатора
Назначение
Программа AKTAKOM Switch Box осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX по интерфейсам USB и LAN. Программа реализует ручное и программное управление (возможность работы по циклограмме с любым временным интервалом и любыми комбинациями соединений), конфигурацию устройства и его сетевых параметров для работы в сети. Поддерживается режим запрещенных состояний устройства.
ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
Назначение
Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
AEE-20XX_SDK Полный комплект средств разработки ПО Полный комплект разработчика программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя для четырех- и одноканальных коммутаторов АКТАКОМ АЕЕ-202х и АКТАКОМ АЕЕ-208х. Работает в среде Windows и LabView с интерфейсами USB и LAN.
AEE-20XX_SDK_Base Базовый комплект средств разработки ПО Базовый комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
ASB Aktakom Switch Box Программа коммутатора Программа AKTAKOM Switch Box осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX по интерфейсам USB и LAN. Программа реализует ручное и программное управление (возможность работы по циклограмме с любым временным интервалом и любыми комбинациями соединений), конфигурацию устройства и его сетевых параметров для работы в сети. Поддерживается режим запрещенных состояний устройства.
