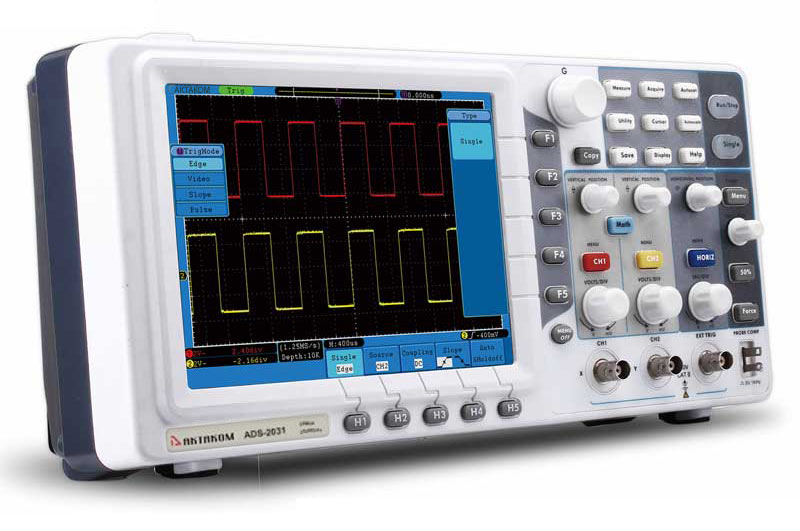

Осциллограф цифровой АКТАКОМ ADS-2031V является сочетанием широкой функциональности и прекрасных характеристик, что делает его незаменимым инструментом для исследования сигналов при разработке или ремонте электронных устройств. Помимо большого дисплея, у цифрового осциллографа ADS-2031V имеется выход VGA, позволяющий подключить к нему внешний монитор или телевизор, что весьма удобно для применения в учебных организациях.
Aktakom DSO-Reader Pro Программное обеспечение для осциллографов Программа AKTAKOM DSO-Reader Pro предназначена для профессионального использования данных измерения (осциллограмм) с широкими возможностями математической обработки результатов измерений и сохранения данных в файл для цифровых запоминающих осциллографов АКТАКОМ серий ADS-2ххх, АСК-2ххх, АОС-2ххх и осциллографов-мультиметров (в режиме осциллографа) Актаком АСК/ADS-2xx8 и ADS-2029. Реализованы автоматические измерения, курсорные измерения с 10 пользовательскими метками для измерений и навигации, возможность выбора анализируемого участка осциллограммы и большой выбор возможностей обработки полученного сигнала.
Aktakom DSO-Soft Программное обеспечение для осциллографов Актаком DSO-Soft предназначено для подключения осциллографов Актаком серий ADS-2xxx, АСК-2xxx, АОС-2ххх , а также осциллографов-мультиметров (в режиме осциллографа) Актаком АСК/ADS-2xx8 и ADS-2029 к персональному компьютеру.
AULFConverter Конвертер файлов формата AKTAKOM USB Lab Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
Можно ли расширить полосу пропускания в цифровых осциллографах Актаком серии ADS-2000?
Нет.
Расширить полосу пропускания программным или аппаратным способом в цифровых осциллографах серии ADS-2000 нельзя. Наверх
Существует ли конвертор файлов BIN – AUL? Как преобразовать файлы данных с осциллографов серии Актаком ADS-2xxxM в Bin формате для дальнейшей обработки на компьютере?
Отдельного конвертора BIN - AUL не существует.
Формат BIN – это формат записи бинарных данных в осциллограф в соответствии с заложенным в прибор алгоритме.
Данные в формате BIN можно загрузить в программу Aktakom DSO-Reader Pro (требуется версия не ниже 1.0.2.9), а затем сохранить в формате данных AUL. Наверх
У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?
Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.
Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.
Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.
Как измерить осциллографом напряжение 220 В в розетке? Измеряю осциллографом АКТАКОМ АСК-2068, щуп с делителем 1:10, разрешение по вертикали 50 В на клетку, т.е. 400 вольт должно показать, а в итоге у синусоиды обрезанные верхушки. Что я не так делаю?
Обычное напряжение в бытовой однофазной сети, как известно, 220 вольт ±5%, т.е. в диапазоне от 209 до 231 вольт. Однако, это напряжение переменное, и это означает, что в каждый момент времени амплитуда значения напряжения отличается от амплитуды напряжения в следующий момент – представим себе синусоиду, в которой каждая соседняя точка графика имеет разную высоту над линией «0». Максимальное значение амплитуды в бытовой сети составляет 310 В. Но это максимальное значение, через четверть периода значение амплитуды будет равно «0». В этом случае необходимо знать некий средний уровень, при котором можно считать, что переменный ток проделывает такую же работу, какую бы проделал постоянный ток аналогичного напряжения. Определить эту величину можно, если значение максимальной амплитуды разделить на √2, т.е. 310 / √2 = 219,858 вольт. Это напряжение называют действующим или среднеквадратичным.
Таким образом, для того чтобы наблюдать синусоиду 220 В сетевого напряжения на экране, настройки осциллографа должны предусматривать отображение сигнала с максимальны амплитудным значением пик-пик не менее 620 вольт и применение соответствующего пробника (в большинстве случаев понадобится пробник с коэффициентом деления 1:100).
Внимание! Следует отметить, что в данном случае пользователь правильно использует батарейный прибор для измерения параметров напряжения сети. В любом случае, при проведении таких измерений необходимо соблюдать требования техники безопасности. Необходимо обеспечить защиту от плавающих потенциалов и гальваническую развязку измеряемой цепи и прибора. Наиболее правильно использовать дифференциальные пробники типа DP-40LV, которые также можно использовать не только с приборами с батарейным питанием, но и со стационарными приборами с питанием от сети переменного тока. Также возможно использование и обычных пробников с коэффициентом деления 1:100, например производства ROHDE&SCHWARZ RT-ZI10 или Fluke VPS420-R, которые имеют защищенные металлические (корпус разъема) части, препятствующие контакту оператора с токоведущими частями. В крайнем случае, соблюдая все меры осторожности, не допуская прикосновения к оголенным частям прибора и пробника, можно использовать пробник HP-9258 с открытым не изолированным корпусом разъема.
Почему в некоторых приборах сбрасываются часы реального времени?
Часы реального времени в любом приборе, например, в осциллографе,
питаются от встроенного аккумулятора, который имеет особенность
разряжаться. Поэтому сброс часов реального времени может происходить. Не
следует забывать, функция часов является вспомогательной функцией и не
прописана в технических параметрах прибора. Отсутствие этой функции в
приборе, некорректная работа или сброс часов не могут быть отнесены к
недостаткам прибора. Наверх
Какие условия эксплуатации предусмотрены для данного осциллографа?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
Используйте подходящую защиту от превышения напряжения.
Применяйте пробники, специфицированные только для данного типа прибора.
Не допускается замыкать накоротко выходные или входные разъемы прибора.
Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
При подключении кабелей нельзя путать входные разъемы с выходными.
Разрешается использование предохранителей специфицируемых только для данного продукта.
Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
Используйте только специфицированные для данного прибора батареи.
Замена батареи питания производится только при отключенном приборе.
Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Как перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора?
У программного обеспечения, совместимого с серией осциллографов ADS-2xxx, такого функционала нет.
Возможность перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора есть у ПО DSO-Soft6000, совместимого с серией осциллографов ADS-6xxx
Как прочитать на ПК сигналы, сохраненные прибором в формате *.bin на USB-флешку?
Для чтения данных, записанных осциллографом на внешний USB-носитель в формате *.bin, можно воспользоваться программным обеспечением AKTAKOM DSO-Reader Pro.
В данном ПО реализована возможность чтения *.bin файлов. В стандартном окне выбора файлов для чтения, необходимо в списке типов файлов выбрать «Битовые файлы осциллографа (*.bin)» как представлено на иллюстрации ниже:
