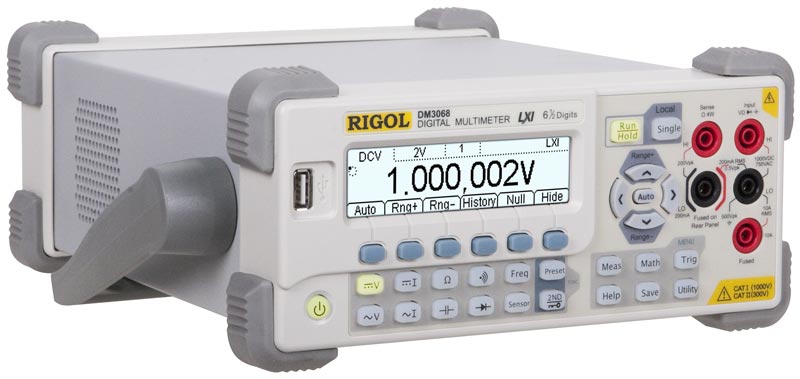

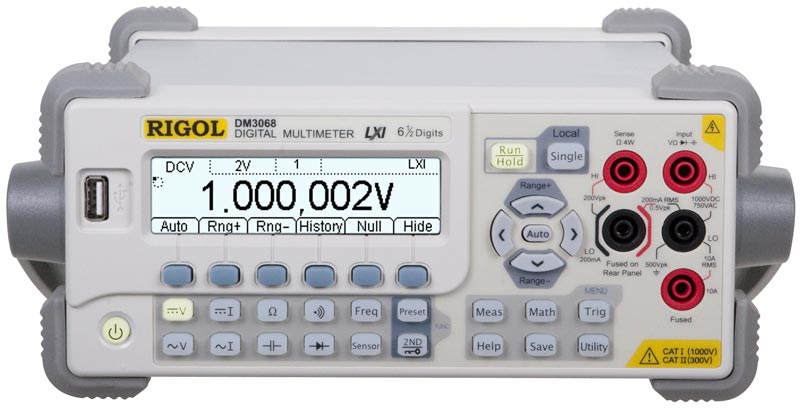

RIGOL DM3068 Мультиметр

◄ ►

Торговая марка:
Номер в Госреестре СИ: 89592-23

Прецизионный мультиметр. 6 1/2 разрядов. Постоянное напряжение: до 1000 В, баз. погр. 0,0035% (1 год). Постоянные ток: до 10А, баз. погр. 0,05% (1 год). Переменное напряжение: до 750 В (True RMS). Переменный ток: до 10 А (True RMS). Сопротивление: до 100 МОм (2/4 проводная схема). Емкость: до 100 мФ. Частота: 3 Гц - 1 МГц. Прозвонка, тест диодов, подключение термопар. HOLD, MAX, MIN, средний, дБм (dBm), дБ, и контроль по диапазону значений. Построение тренда и гистограмм. Скорость измерения до 10 К оп/сек. Память 512 К изм.. Интерфейс: USB Device, USB Host, LAN LXI-C) , RS-232, GPIB. ЖК дисплей 256х64. Размеры 107 х 231 х 290 мм, вес 3,2 кг.

Розничная цена: 131 946,00 руб.

НДС включён в цену

Есть на складе

с поверкой + 4 800,00 руб.

Срок поверки: 14 рабочих дней

В корзину Быстрый заказ
(без регистрации)

Мультиметр Rigol DM3068 обладает высокой точностью измерений и широкими функциональными возможностями, среди которых: измерение иcтинных среднеквадратических значений (TrueRMS), функции автоматического измерения и анализа результатов измерений, контроль по диапазону значений (Pass/Fail). Измерительные возможности мультиметра Rigol DM3068 можно расширить путём подключения к нему внешних датчиков.

В цифровом мультиметре Rigol DM3068 имеется широкий выбор интерфейсов для дистанционного управления, включая LAN (LXI) и GPIB, что дает возможность управлять мультиметром при помощи SCPI команд.

Технические харктеристики

Измерение напряжения постоянного тока:

Диапазон	Погрешность (1 год) (%Uизм+% от диапазона)
200.000 мВ	0.0040 + 0.0025
2.00000 В	0.0035 + 0.0006
20.0000 В	0.0040 + 0.0005
200.000 В	0.0050 + 0.0006
1000.00 В	0.0055 + 0.0018

Измерение силы постоянного тока:

Диапазон	Испыт.напряжение на нагрузке	Погрешность (1 год) (%Iизм+% от диапазона)
200.000 мкА	<30 мВ	0.050 + 0.015
2.00000 мА	<0,25 В	0.050 + 0.003
20.0000 мА	<0,07 В	0.050 + 0.015
200.000 мА	<0,7 В	0.050 + 0.003
2.00000 А	<0,12 В	0.100 + 0.020
10.0000 А	<0,6 В	0.150 + 0.010

Измерение напряжения переменного тока (среднеквадратическое значение):

Диапазон	Частота измерения	Погрешность (1 год) (%Uизм+% от диапазона)
200.000 мВ	3 Гц -5 Гц	1.00 + 0.04
	5 Гц -10 Гц	0.35 + 0.04
	10 Гц -20 кГц	0.06 + 0.04
	20 кГц -50 кГц	0.12 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
2.00000 В	3 Гц -5 Гц	1.00 + 0.03
	5 Гц -10 Гц	0.35 + 0.03
	10 Гц -20 кГц	0.06 + 0.03
	20 кГц -50 кГц	0.12 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
20.0000 В	3 Гц -5 Гц	1.00 + 0.04
	5 Гц -10 Гц	0.35 + 0.04
	10 Гц -20 кГц	0.08 + 0.04
	20 кГц -50 кГц	0.15 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
200.000 В	3 Гц -5 Гц	1.00 + 0.03
	5 Гц -10 Гц	0.35 + 0.03
	10 Гц -20 кГц	0.08 + 0.03
	20 кГц -50 кГц	0.12 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
750.000 В	3 Гц -5 Гц	1.00 + 0.03
	5 Гц -10 Гц	0.35 + 0.03
	10 Гц -20 кГц	0.08 + 0.03
	20 кГц -50 кГц	0.15 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50

Измерение силы переменного тока (среднеквадратическое значение):

Диапазон	Частота измерения	Погрешность (1 год) (%Iизм+% от диапазона)
200.0000 мкА	3 Гц-5 Гц	1.10 + 0.06
	5 Гц-10 Гц	0.35 + 0.06
	10 Гц-5 кГц	0.15 + 0.06
	5 кГц-10 кГц	0.35 + 0.70
2.000000 мА	3 Гц-5 Гц	1.10 + 0.04
	5 Гц-10 Гц	0.30 + 0.04
	10 Гц-5 кГц	0.12 + 0.04
	5 кГц-10 кГц	0.20 + 0.25
20.00000 мА	3 Гц-5 Гц	1.10 + 0.06
	5 Гц-10 Гц	0.35 + 0.06
	10 Гц-5 кГц	0.15 + 0.06
	5 кГц-10 кГц	0.35 + 0.70
200.0000 мА	3 Гц-5 Гц	1.10 + 0.04
	5 Гц-10 Гц	0.30 + 0.04
	10 Гц-5 кГц	0.10 + 0.04
	5 кГц-10 кГц	0.20 + 0.25
2.000000 А	3 Гц-5 Гц	1.10 + 0.06
	5 Гц-10 Гц	0.35 + 0.06
	10 Гц-5 кГц	0.15 + 0.06
	5 кГц-10 кГц	0.35 + 0.70
10.00000 А	3 Гц-5 Гц	1.10 + 0.10
	5 Гц-10 Гц	0.35 + 0.10
	10 Гц-5 кГц	0.15 + 0.10

Измерение сопротивления (2-х и 4-х проводная схема):

Диапазон	Тестовый ток	Погрешность (1 год) (%Rизм+% от диапазона)
200.0000 Ом	1 мА	0.010+ 0.004
2.000000 кОм	1 мА	0.010 + 0.001
20.00000 кОм	100 мкА	0.010 + 0.001
200.0000 кОм	10 мкА	0.010 + 0.001
1.000000 МОм	2 мкА	0.012 + 0.001
10.00000 МОм	200 нА	0.040 + 0.001
100.0000 МОм	200 нА \|\| 10 МОм	0.800 + 0.010

Измерение емкости:

Диапазон	Макс. тестовый ток	Погрешность (1 год) (%Сизм+% от диапазона)
2.000 нФ	200 нА	2 + 2.5
20.00 нФ	2 мкА	1 + 0.3
200.00 нФ	10 мкА	1 + 0.3
2.000 мкФ	100 мкА	1 + 0.3
200.0 мкФ	1 мА	1 + 0.3
2.000 мФ	1 мА	1 + 0.3
20.00 мФ	1 мА	1 + 0.3
100.0 мФ	1 мА	3 + 0.2

Тестирование диодов

Диапазон	Макс. тестовый ток	Погрешность (1 год) (%Сизм+% от диапазона)
2.0000 В	1 мА	0.010 + 0.020

Прозвонка цепи

Диапазон	Макс. тестовый ток	Погрешность (1 год) (%Сизм+% от диапазона)
2000 Ом	1 мА	0.010 + 0.020

Измерение частоты и периода:

Диапазон	Частотный диапазон	Погрешность (1 год) (%Uизм+% от диапазона)
200 мВ - 750 В	3 Гц -5 Гц	0.07
	5 Гц -10 Гц	0.04
	10 Гц -40 Гц	0.02
	40 Гц -300 кГц	0.007
	200 кГц -1 МГц	0.007

Разрешение дисплея: 6½ разрядов (2 200 000 отсчетов)
Высокоскоростная регистрация данных 10 Копер/сек
Память 512 К для записи данных
Знергонезависимая память: 10 групп настроек, 10 измеренных значений, 10 (5+5) установок сенсоров
Вычисление максимальных, минимальных, средних значений, удержание измеренного значения, установка нуля, измерение dBm, dB, контроль по диапазону значений Pass/Fail, гистограмма, стандартная девиация
Построение тренда
Поддержка термопар типа B, E, J, K, N, R, S , T и платиновоых сопротивлений Pt100, Pt385
Вход внешнего запуска
Дисплей – монохромный двойной ЖК дисплей (256 x 64 точек)
Программирование SCPI - комманды

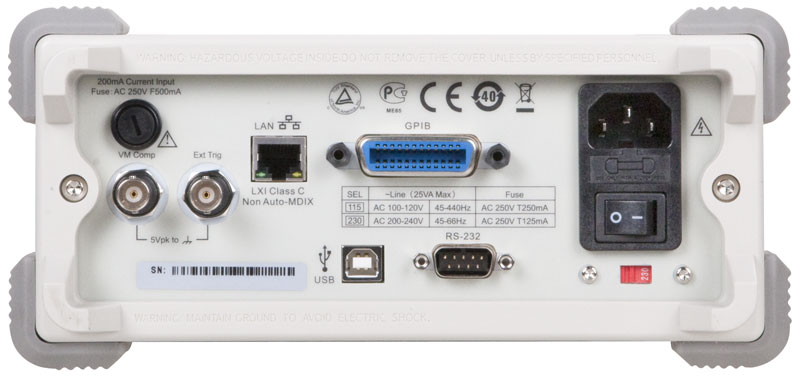

Интерфейс внешний: RS-232, USB-device, USB-host, LAN (с LXI Class C) и GBIP
Питание: 100-240 В, 45-66 Гц
Мощность потребления 250 ВА
Вес: 3,2 кг
Габариты, мм: 107х231,6х290,5

Стандартная комплектация

Видео

Использование второй функциональной кливиши в мультиметрах Rigol

Часто задаваемые вопросы

Как активировать опции для приборов Rigol?

Какие условия эксплуатации предусмотрены для данного мультиметра?

Как активировать опции для приборов Rigol?
Активировать опции для приборов Rigol можно двумя способами: Способ 1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой Произойдет автоматический переход на страницу генерации ключа на сайте Rigol. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору! В графу Verification code вводите код верификации, что прописан справа от данной графы. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic". Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As! На одном USB-накопителе может быть только один файл ".lic"! Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями). Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install). Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully". После активации опций прибор рекомендуется перезапустить заново. Внимание! Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий. Способ 2 Выполняете пп.1-6. способа 1 Сохраняете полученный сгенерированный код Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma Соединяете ПК и прибор кабелем USB Находите в ПО свой прибор (например MSO7054) Вызываете панель управления SCPI командами В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2) Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор После активации опций прибор рекомендуется перезапустить заново Наверх

Какие условия эксплуатации предусмотрены для данного мультиметра?
Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения. Измерение напряжения, используя гнёзда для измерения тока. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. Измерение силы постоянного и переменного тока 10 А не более 15 секунд. Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях. Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи. Растягивать с усилием измерительные щупы прибора. Это может привести к повреждению прибора и частичной или полной потере его работоспособности Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Документация

Для данного прибора на нашем сайте доступна документация.
Для загрузки документации перейдите в раздел "Загружаемые файлы для Вашего прибора", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на нашем сайте, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные. Далее потребуется зарегистрировать Ваш продукт по его серийному (заводскому) номеру, если Вы не сделали этого ранее.
