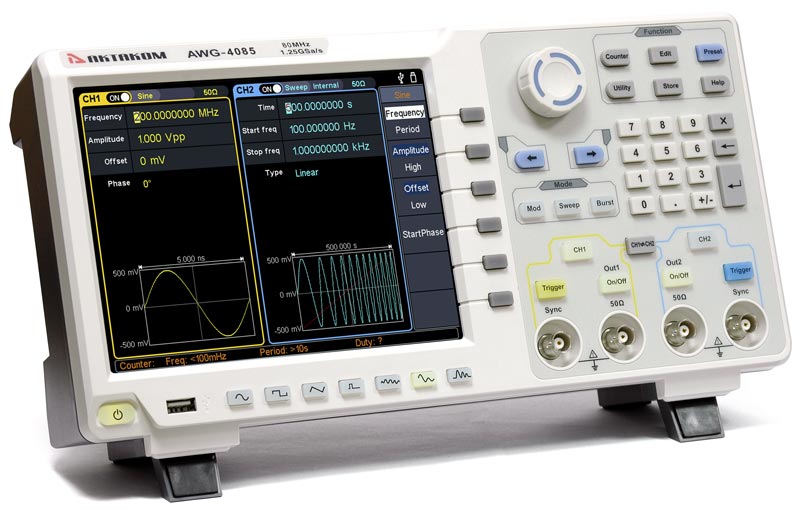

АКТАКОМ AWG-4085 Генератор сигналов специальной формы

Да, такая возможность для генераторов сигналов AWG-4255, AWG-4165, AWG-4101, AWG-4085 предусмотрена.

Для этих целей можно использовать SCPI команды. Протокол управления можно посмотреть на сайте торговой марки в карточке любого из перечисленных приборов в закладке «Документация».

Например, для модели AWG-4255 с протоколом можно ознакомиться здесь.

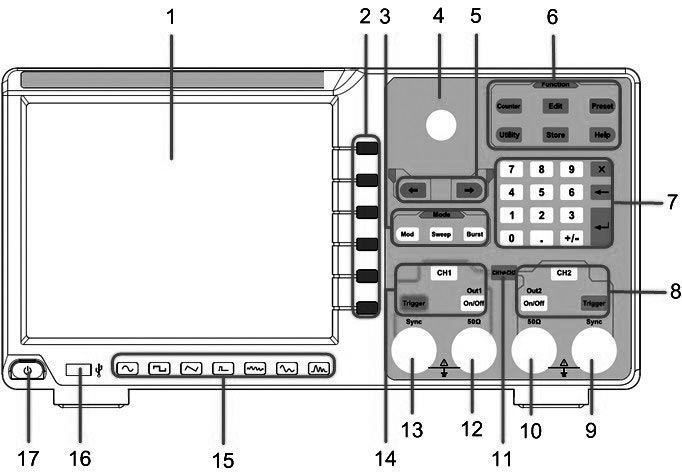

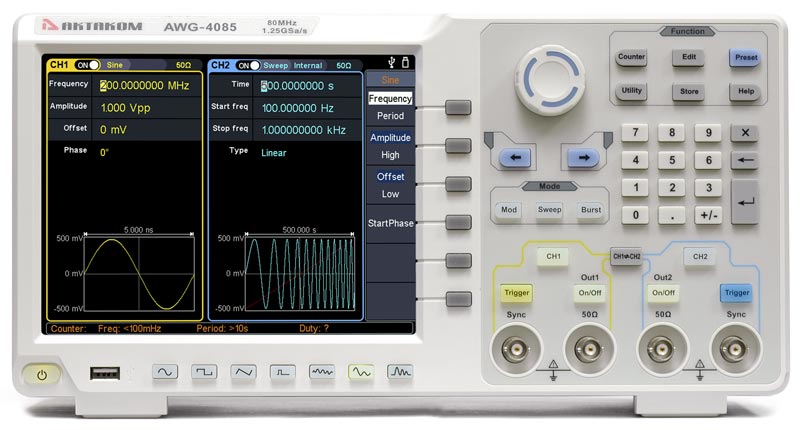

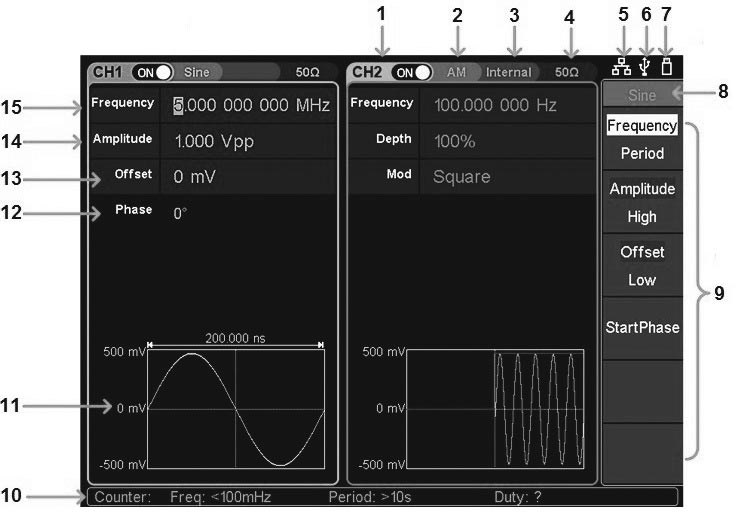

1. ЖК-дисплей пользовательского интерфейса

2. Клавиши выбора соответствующих кнопок экранного меню

3. Клавиши выбора режима работы Mod (Modulation), Sweep, Burst

4. Поворотный регулятор (предназначен для изменения выбранного разряда)

5. Клавиши перемещения по меню или курсоры при задаче параметров.

6. Клавиши выбора функций Counter, Wave Еdit, Preset, Utility, Store, Help

7. Цифровая клавиатура для непосредственного задания цифрового значения параметра.

8. Клавиши управления каналом 2: СН2, синяя кнопка Trigger и ON/Off

9. Выход синхроимпульса канала 2 Sync

10. Выход сигнала канала 2

11. Клавиша копирования установок каналов

12. Выход сигнала канала 1

13. Выход синхроимпульса канала 1 Sync

14. Клавиши управления каналом 1: СН1, желтая кнопка Trigger и ON/Off

15. Клавиши выбора форм, при выборе формы соответствующая клавиша будет подсвечена.

16. Разъем USB-host для подключения внешних запоминающих устройств

17. Клавиша включения/выключения

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
    • Падение и воздействие вибрации на прибор.
    • Категорически запрещается подавать на выходные разъемы прибора внешнее напряжение.
    • Не допускается замыкать накоротко выходные или входные разъемы прибора.
    • Не подавайте внешнее напряжение, превышающее допустимые значение на входные разъемы синхронизации, тактирования, внешней модуляции, частотомера и т.д.
    • Не допускается подача внешнего сигнала с неправильной полярностью.
    • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
    • При подключении кабеля не перепутайте входной разъем с выходными.
    Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
    Неисправность предохранителя означает нарушение условий эксплуатации прибора.

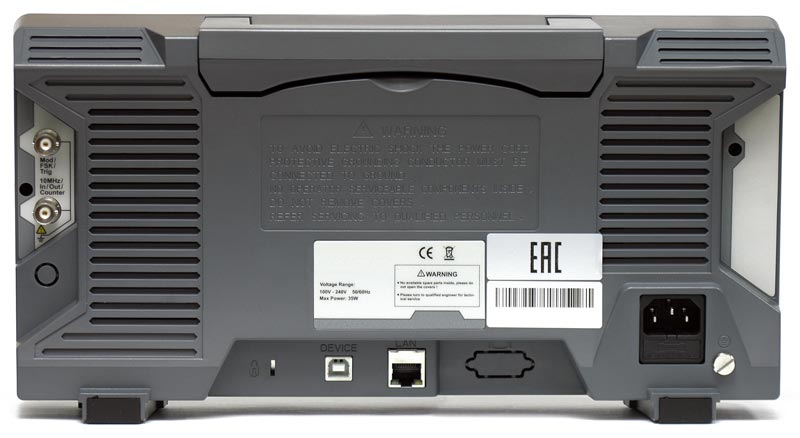

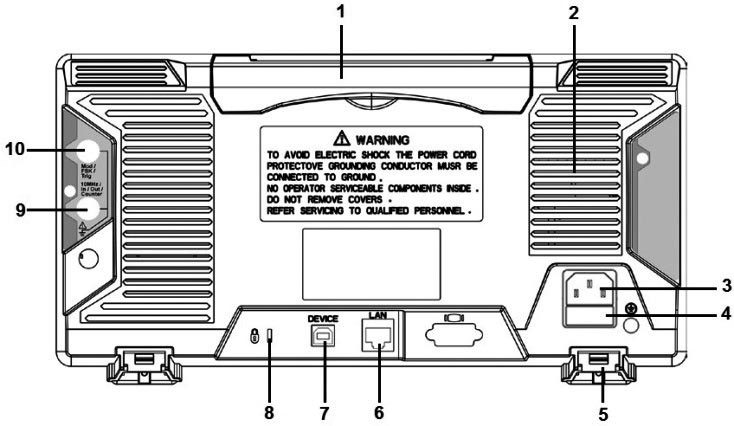

1. Выдвигаемая ручка

2. Вентиляционная решетка

3. Разъем подключения питания 220В

4. Держатель предохранителя

5. Регулируемая ножка

6. Разъем LAN-интерфейса

7. Разъем USB – устройство для подключения к компьютеру

8. Отверстие для фиксатора замка типа Kensington

9. Многофункциональный разъем 10 МГц. По умолчанию используется как входной разъем частотомера, в зависимости от режима используется как входной/выходной разъем сигнала опорной частоты 10 МГц.

10. Вход внешней модуляции или запуска Mod/FSK/Trig

Прибор имеет независимые идентичные каналы и одинаковое управление. Все, что дальше описывается для канала СН1, применимо к каналу СН2.

Для включения канала и входа в меню настроек необходимо нажать кнопку СН1 или СН2 соответствующего канала.

При необходимости можно скопировать установки одного канала в качестве установок другого канала. Для этого необходимо нажать клавишу СН1⇔СН2 и выбрать в правом боковом меню вариант копирования

В поле управления каналами расположены следующие кнопки, имеющие одинаковые функции для обоих каналов:

– Клавиша СН1 и клавиша СН2 включает экранное меню соответствующего канала для установки параметров генерации, при включении кнопка выбранного канала будет подсвечиваться.

– Кнопка Trigger – клавиша (для канала СН1 желтого цвета, для канала СН2 синего цвета) ручного запуска. В режиме Sweep или Burst, когда выбран ручной запуск, каждое нажатие на клавишу инициирует запуск.

– Клавиша On/Off – включение или выключение выходного разъема. Когда разъем подключен и на него подается генерируемый сигнал, клавиша будет подсвечиваться.

Настройка модуляции, свипирования и режима создания пачек импульсов

На передней панели прибора расположены три клавиши (позиция 3 на рисунке) для включения режимов и настройки параметров модуляции, свипирования и создания пачек импульсов. Эти функции доступны только для обоих каналов.

– Клавиша Mod (Modulate) для выбора режима создания модулированных сигналов. Для модулированного сигнала можно изменять следующие параметры: тип, внешняя/внутренняя модуляция, глубина, частота, форма сигнала и т. д.

– Клавиша Sweep для выбора режима свипирования. В режиме свипирования генератор может создавать сигнал с переменной частотой.

– Клавиша Burst для выбора режима создания пачек импульсов.

Выбор текущей функции производится нажатием соответствующей клавиши (позиция 6 на рисунке)

– Клавиша Counter – вход в меню установок частотомера.

– Клавиша Edit – вход в меню создания и редактирования форм сигналов.

– Клавиша Preset – вход в меню предварительных установок, параметров сброса и включения, сохранения и вызова настроек.

– Клавиша Utility – вход в меню настроек дополнительных функций.

– Клавиша Store – сохранение и вызов (загрузка) форм сигналов.

– Клавиша Help – вызов контекстного меню.

Ввод и изменение цифровых значений

Ввод цифровых значений возможен как с использованием цифровых клавиш (позиция 7 на рисунке), так и с помощью многофункционального поворотного переключателя (позиция 4). При вводе значений поворотным переключателем навигационными клавишами ←/→ (позиция 5) можно перемещаться по декадам текущего значения.

Выбор стандартных и произвольных форм сигналов, клавиша выбранного режима будет подсвечиваться.

– синусоидальный сигнал

– прямоугольный сигнал

– пилообразный сигнал

– шумовой сигнал

– сигналы произвольных форм

– гармонический сигнал.

Внимание! При помощи кабеля питания подключите прибор к сети 220 В/50 Гц. Для удобства работы отщелкните передние ножки прибора, придав ему нужный наклон. Нажмите кнопку включения прибора. После загрузки заводской микропрограммы на экране отобразится две панели ввода установок для СН1 и СН2. В меню предустановок, вызываемых нажатием клавиши Preset, можно выбрать вариант состояния панелей ввода параметров после включения питания: Factory – заводская установка, загрузка настроек синусоидального канала, Last – будет загружаться панель настроек, установленная в момент предыдущего выключения питания генератора, или User – пользовательские настройки.

Выбор синусоидального сигнала (Sine)

На передней панели устройства нажмите функциональную клавишу СН1, и затем нажмите клавишу для выбора формы сигнала. В правой части экрана отобразятся четыре экранные кнопки установки параметров.

Установка частоты/периода

1. Нажмите кнопку, соответствующую значку Frequency/Period. При включении прибора на экране отображается значение частоты сигнала по умолчанию – 1 кГц и амплитудой 1 Впп. При смене формы сигнала текущее значение частоты остается прежним, если оно подходит для данного типа сигнала.

2. Поверните ручку переключателя для изменения значения, отмеченного мигающим маркером. Для перемещения по декадам значения можно использовать навигационные стрелки ←/→.

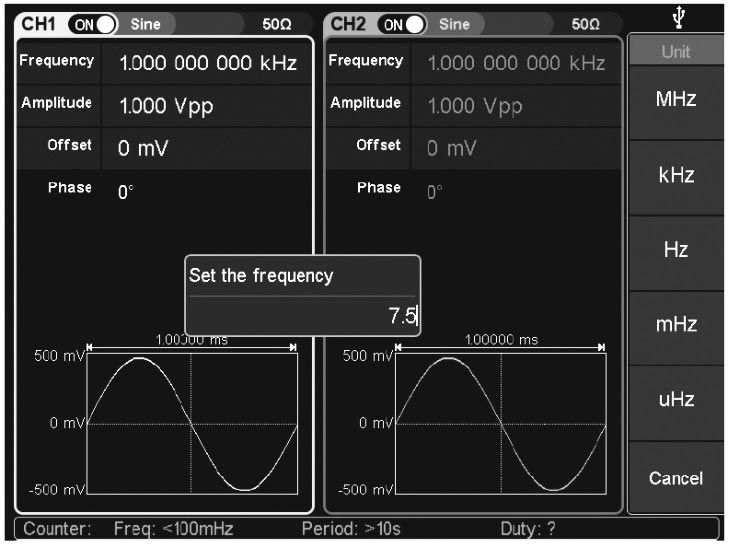

Также можно установить необходимое значение с использованием цифровой клавиатуры. Для этого необходимо нажать на любую кнопку цифровой клавиатуры, при этом на экране отобразится панель ввода цифрового значения, а в правой части экрана боковое меню с указанием возможных множителей (см. рисунок).

Для отмены ввода нажать клавишу Cancel внизу бокового меню.

3. Если нужно задать период сигнала, снова нажмите клавишу Frequency/Period. Введите значение периода аналогично вводу значения частоты.

1. Нажмите кнопку, соответствующую значку Amplitude/High, чтобы установить амплитуду выходного сигнала. При смене формы сигнала текущее значение амплитуды остается прежним, если оно подходит для данного типа сигнала.

2. Введите нужную амплитуду при помощи цифровых клавиш или вращающейся ручкой и навигационными клавишами как написано в п. 4.1.2.

3. При повторном нажатии кнопки Amplitude/High поля Amplitude и Offset на дисплее изменится на High level и Low level, используя поворотный переключатель и цифровую клавиатуру установить значения верхнего и нижнего уровней сигнала.

Установка начальной фазы

Нажать кнопку StartPhase на экране или соответствующую ей боковую функциональную клавишу, установленное значение начальной фазы (по умолчанию устанавливается 00) будет подсвечиваться мигающим маркером, изменить значение фазы поворотным переключателем или цифровой клавиатурой.

На передней панели устройства нажмите функциональную клавишу СН1, и затем нажмите клавишу для выбора формы сигнала. В правой части экрана отобразятся четыре экранные кнопки установки параметров.

Установка или изменение параметров аналогично порядку, приведенному в пункте установки параметров синусоидального сигнала.

На передней панели устройства нажмите функциональную клавишу СН1, и затем нажмите клавишу для выбора формы сигнала. В правой части экрана отобразятся пять экранных кнопок установки параметров.

Установка или изменение параметров аналогично порядку, приведенному в пункте установки параметров синусоидального сигнала.

На передней панели устройства нажмите функциональную клавишу СН1, и затем нажмите клавишу для выбора формы сигнала. В правой части экрана отобразятся шесть экранных кнопок установки параметров.

Установка частоты, амплитуды, смещения и начальной фазы аналогична установке параметров синусоидального сигнала.

Дополнительно можно установить длительность импульса, скважность (коэффициент заполнения), время нарастания или спада.

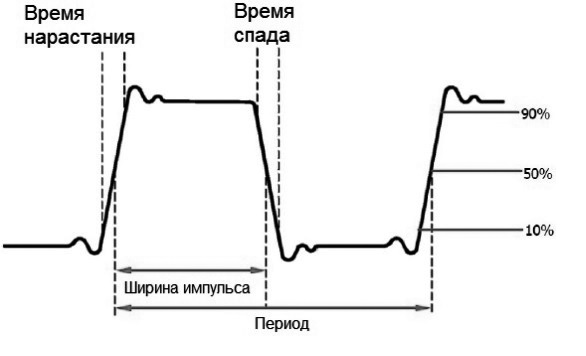

Ширина импульса – длительность импульса на уровне 50% амплитуды в одном периоде сигнала.

Коэффициент заполнения (обратное – скважность) – в серии идеальных импульсных последовательностей (например, прямоугольной волны), отношение длительности положительного импульса к общему периоду импульса.

Коэффициент заполнения связан с шириной импульса, изменение одного из параметров приводит к изменению другого параметра и ограничивается минимальной шириной импульса и периодом.

Установка или изменение параметров аналогично порядку, приведенному в пункте установки параметров синусоидального сигнала.

На передней панели устройства нажмите функциональную клавишу СН1, и затем нажмите клавишу для выбора формы сигнала. В правой части экрана отобразятся две экранные кнопки установки параметров.

Сигнал шума не имеет определенной частоты или периодических параметров и ограничен полосой 120 МГц Гауссовского (характеризующегося равномерной, то есть одинаковой на всех частотах, спектральной плотностью мощности и нормально распределёнными временными значениями сигнала) шума.

Установка частоты, амплитуды, смещения и начальной фазы аналогична установке параметров синусоидального сигнала.

На передней панели устройства нажмите функциональную клавишу СН1, и затем нажмите клавишу для выбора формы сигнала. В правой части экрана отобразятся пять экранных кнопок установки параметров – частоты/периода, амплитуды, смещения, начальной фазы и кнопки Built-in вызова меню встроенных форм сигналов.

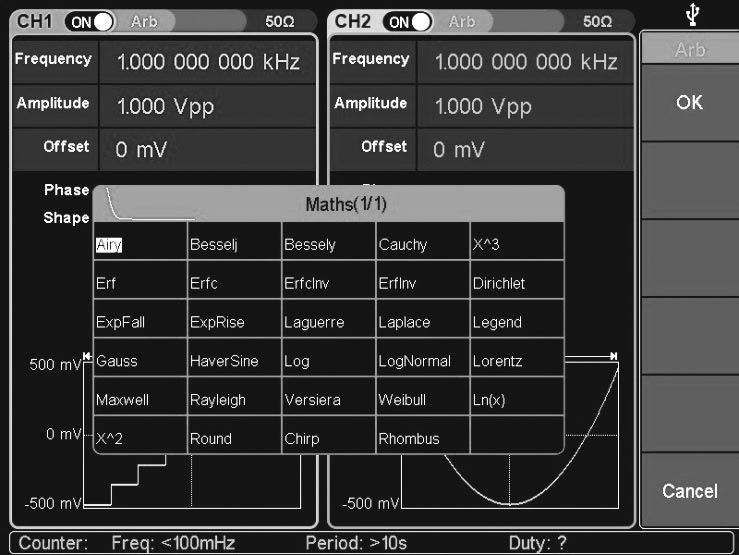

Генератор может воспроизводить 152 встроенные формы сигнала, содержащих до 8192 точек и максимальной частотой 15 МГц. Все встроенные формы разбиты на 8 групп: Common, Medical treatment, Standart, Maths, Trigonometric, Window function, Engineering, Seg Mod (Segmentation modulation).

При нажатии в правом меню на экранную кнопку Built-in или соответствующую боковую клавишу в меню выбора произвольных форм сигналов отобразятся кнопки включения групп Common, Medical treatment, Standart, Maths и кнопка NextPage для перехода на следующую страницу, на которой расположены кнопки групп форм сигналов Trigonometric, Window function, Engineering, Seg Mod. Перемещаться между страницами можно используя кнопки NextPage и PrePage. При нажатии на кнопку выбора групп произвольных форм на экране отобразится таблица доступных форм сигналов. Выбрать необходимую форму можно либо прикоснувшись к экрану в ячейке с названием формы, либо, вращая поворотный переключатель, подвести маркер выделения и нажать на кнопку ОК в боковом меню. Для отмены действий нажать кнопки Cancel или Back в боковом меню.

Для каждой выбранной формы устанавливаются значения амплитуды и частоты и некоторых других параметров. Методы ввода и изменения значений описаны в пункте установок параметров синусоидального сигнала.

В таблице ниже приведены возможные типы произвольных сигналов по группам.
