Торговая марка:
Номер в Госреестре СИ: 48471-11
Спецификация (PDF): Загрузить
Цифровой осциллограф: 50 МГц, 2кан., дискр. 500 МГц, цветной акт. ЖКИ, память 2,5 кБт/кан., верт. разр. 8 бит, разв. по гор. 2мВ - 5В/дел., по верт. 5нс - 50с/дел., БПФ, 16 автоизмерений, видео синхр. с выбором строки, синхр. по длит. имп., USB 2.0, прямое подкл. к PC, прямая печать через USB. Вес 2кг, размеры 324х152х125 мм.
Включен в Спецраздел Госреестра (перечень СИ военного назначения).

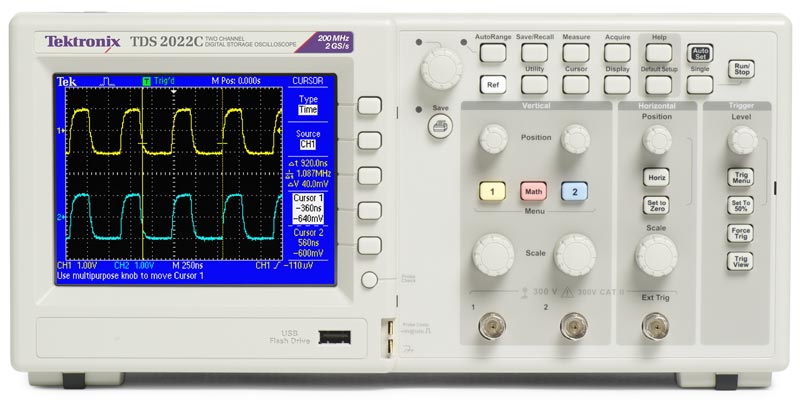

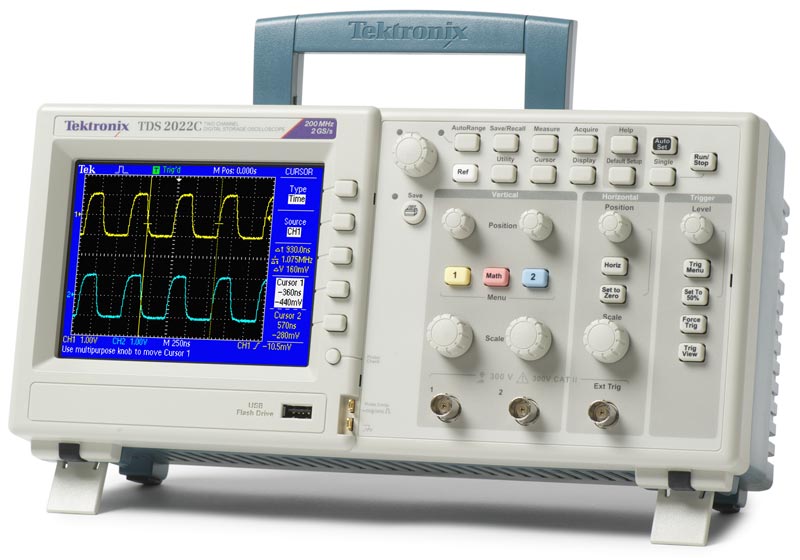

Цифровые запоминающие осциллографы серий Tektronix* TDS2000С – развитие серий TDS2000, представляют собой непревзойденное сочетание прекрасных возможностей, легкости в использовании, малого веса и размеров.
Частота дискретизации до 2 Гвыб/с, в реальном масштабе времени
2 или 4 канала
Цветной ЖК-дисплей с диагональю 145 мм
USB-порт на передней панели для подключения съемных устройств хранения данных
Свободное подключение к персональному компьютеру через USB-порт устройств и использование программ OpenChoice® и NI SignalExpress® для управления прибором
Расширенная система синхронизации, в том числе синхронизация по длительности импульса и синхронизация по видеосигналу с выбором строки
Встроенная функция контроля предельных значений
Многоязычный интерфейс пользователя и контекстно-зависимая справка
Автоматизированная расширенная функция регистрации данных
16 автоматических измерений, включая быстрое преобразование Фурье
Непосредственная распечатка данных на любом принтере, совместимом со стандартом PictBridge®, при подключении цифрового осциллографа через USB-порт устройств
Область использования
Разработка и отладка устройств.
Образование и обучение.
Испытания и контроль качества на производстве.
Техническое обслуживание и ремонт.
Доступная цифровая точность
Ни один из других цифровых запоминающих осциллографов не обладает полосой пропускания до 200 МГц и частотой дискретизации 2 Гвыб/с при сопоставимой цене. Осциллографы цифровые серий TDS2000С обеспечивают точную регистрацию данных в реальном масштабе времени, вплоть до полного значения полосы пропускания, одинаковую длину памяти при всех значениях временной развертки, сложные режимы синхронизации, позволяющие выделить необходимые сигналы и 16 видов стандартных автоматических измерений во всех моделях. Возможности выполнения быстрого преобразования Фурье (БПФ), а также математические функции сложения, вычитания и перемножения осциллограмм позволяют анализировать работу схем, определять их характеристики и устранять неполадки.
Простой и удобный интерфейс пользователя
Простой пользовательский интерфейс, похожий на элементы управления обычного аналогового осциллографа, облегчает работу с этими приборами, сокращает время обучения и повышает эффективность. Новые функции, например меню автоустановки, мастер проверки пробников, меню контекстно- зависимой справки и цветной жидкокристаллический экран позволяют оптимизировать настройку прибора и работу с ним.
Гибкие способы передачи данных
Хост-порт USB 2.0 и USB-порт устройств позволяют использовать съемные запоминающие устройства, осуществлять свободное подключение к персональному компьютеру и печать непосредственно с цифрового осциллографа. Hи один из цифровых запоминающих осциллографов с цветным или монохромным экраном не обеспечивает такие гибкие и простые способы передачи данных при сопоставимой цене.
Удобные средства документирования и анализа
Программное обеспечение OpenChoice® PC Communications обеспечивает простоту регистрации сигналов, сохранения и анализа результатов измерений. Осциллограммы и данные осциллограмм просто переносятся с экрана в автономное приложение на рабочем столе или непосредственно в Microsoft Word либо в Excel. Помимо OpenChoice, дополнительные возможности, включая расширенные средства анализа, дистанционное управление цифровым осциллографом и анализ осциллограмм в реальном времени, предоставляет программное обеспечение National Instruments SignalExpress Tektronix Edition. Если применение компьютера нежелательно, можно распечатать снимок непосредственно с цифрового осциллографа на любом принтере, совместимом с PictBridge, подключенном к USB-порту устройства.
Качество, на которое можно положиться
Доверьтесь корпорации Tektronix, и вы получите качество, на которое можно положиться. Каждый цифровой осциллограф серий TDS2000С не только сопровождается лучшими в отрасли службами поддержки, но и снабжается гарантией на весь срок его работы (Ограничения. Условия см. на веб-узле www.tektronix.com/lifetimewarranty).
Технические параметры
TDS2001С
TDS2002С
TDS2004С
TDS2012С
TDS2014С
TDS2022С
TDS2024С
Дисплей (1/4 VGA ЖКИ)
Цветной
Цветной
Цветной
Цветной
Цветной
Цветной
Цветной
Полоса пропускания
50 МГц
70 МГц
70 МГц
100 МГц
100 МГц
200 МГц
200 МГц
Кол-во каналов
2
2
4
2
4
2
4
Вход внешнего запуска
Есть на всех моделях
Частота дискретизации по каждому каналу
500 Мвыб/с
1,0 Гвыб/с
1,0 Гвыб/с
2,0 Гвыб/с
2,0 Гвыб/с
2,0 Гвыб/с
2,0 Гвыб/с
Длина записи
2,5 тыс. отсчетов при всех режимах временной развертки на всех моделях
Вертикальное разрешение
8-бит
Вертикальная чувствительность
2 мВ до 5 В/дел с калиброванной тонкой настройкой
Погрешность по вертикали (DC)
±3%
Масштабирование по вертикали
Увеличение или уменьшение вертикального размера осциллограммы, в реальном времени и остановленной
Макс. вход. напряжение
300 Вскз CAT II снижается на 20 дБ/декаду на частоте свыше 100 кГц до 13 Вразмах переменного тока при 3 МГц
Диапазон смещения
2 - 200 мВ/дел +2 В; 200 мВ - 5 В/дел +50 В
Ограничение полосы
20 МГц
Входы
AC, DC, GND
Вх. импеданс
1 МОм/20 пФ
Горизонтальная развертка
5 нс - 50 c/дел
5 нс - 50 c/дел
5 нс - 50 c/дел
2,5 нс - 50 c/дел
2,5 нс - 50 c/дел
2,5 нс - 50 c/дел
2,5 нс - 50 c/дел
Точность горизонтальной развертки
50x10–6
Масштабирование по горизонтали
Увеличение или уменьшение горизонтального размера осциллограммы, в реальном времени и остановленной
Порты USB
Во всех моделях: 2 порта USB 2.0
Основной порт USB на передней панели поддерживает запоминающие устройства USB

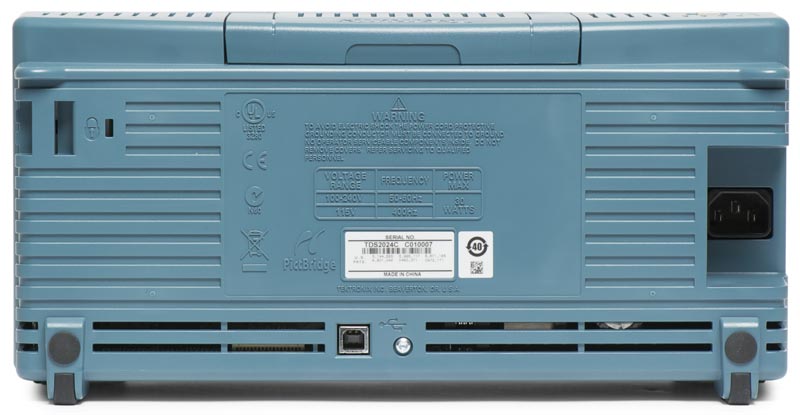

Порт устройств USB, расположенный на задней панели прибора, обеспечивает подключение к персональному компьютеру и любому принтеру, совместимому с PictBridge.
GPIB
Приобретается дополнительно
Энергонезависимое запоминающее устройство
Отображение опорной осциллограммы
(2) 2,5 тыс. точек опорной осциллограммы
Хранение осциллограммы без запоминающего устройства USB
(2) 2,5 тыс. точек
(2) 2,5 тыс. точек
(4) 2,5 тыс. точек
(2) 2,5 тыс. точек
(4) 2,5 тыс. точек
(2) 2,5 тыс. точек
(4) 2,5 тыс. точек
Хранение осциллограммы в запоминающем устройстве USB
96 и более опорных осциллограмм в пределах 8 МБ
Настройки без запоминающего устройства USB
10 настроек для передней панели
Настройки с запоминающим устройством USB
4 000 и более настроек для передней панели в пределах 8 МБ
Снимки экрана в запоминающем устройстве USB
128 и более снимков экрана в пределах 8 МБ
Количество снимков зависит от выбранного формата файлов
Сохранение всей информации в запоминающем устройстве USB
12 и более операций "Сохранить все" в пределах 8 МБ
При одной операции "Сохранить все" создается от 3 до 9 файлов
(настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы)
Сбор данных
Режим обнаружения пиков – регистрация высокочастотных сигналов и случайных выбросов. Регистрируются выбросы длительностью всего 12 нс (типичное значение) при использовании оборудования для сбора данных на всех настройках горизонтальной развертки от 5 мкс/дел до 50 с/дел.
Выборка – только выборка данных.
Усреднение – выбирается число усредняемых осциллограмм: 4, 16, 64, 128.
Одиночный запуск – кнопка одиночного запуска используется для запуска одиночного цикла регистрации данных.
Режим прокрутки – при настройке горизонтальной развертки >100 мс/дел.
Система синхронизации
Режимы синхронизации – автоматический, нормальный и однократный.
Типы синхронизации
По фронту (нарастающему/нисходящему) – обычная синхронизация по уровню. Нарастающий или нисходящий фронт в любом канале. Типы входа: по переменному току, по постоянному току, с подавлением шума, с подавлением ВЧ, с подавлением НЧ.
Видео – синхронизация по всем строкам, по выбранным строкам, по нечетным и четным полям, по всем полям композитного видеосигнала или телевещательных стандартов (NTSC, PAL, SECAM).
По длительности импульса (или по выбросу) – синхронизация по длительности импульса, меньшей или большей выбранного значения, равной или не равной выбранному значению в диапазоне от 33 нс до 10 с.
Источник синхронизации
2-канальные модели – К1, К2, Внешний, Внешний/5, Сеть переменного тока.
4-канальные модели – К1, К2, К3, К4, Внешний, Внешний/5, Сеть переменного тока.
Просмотр сигнала запуска
Сигнал синхронизации выводится на экран, пока нажата кнопка просмотра синхронизации (Trigger View).
Система измерения
Автоматические измерения сигналов - период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность фронта, длительность спада, максимум, минимум, двойной размах, среднее значение, среднеквадратическое значение, среднеквадратическое значение за период, среднеквадратическое значение по курсору, скважность, фаза, задержка.
Математические функции - сложение, вычитание, умножение, БПФ (окна: Ганна, с плоской вершиной, прямоугольник с 2048 точками)
Источники
2-канальные модели – К1 к К2, К2 к К1, К1+К2, К1xК2
4-канальные модели – К1 к К2, К2 к К1, К3 к К4, К4 к К3, К1+К2, К3+К4, К1xК2, К3xК4
Характеристики дисплея
Цветные модели - активная цветная TTF матрица, QVGA
Прямоугольный сигнал - один период, несколько периодов, передний или задний фронт
Синус - один период, несколько периодов, БПФ
Видео (NTSC, PAL, SECAM) - поля: все, четные, нечетные; строки: все или выбранные по номеру
Электромагнитная совместимость
Соответствует требованиям Директивы 2004/108/EC, EN 61326-2-1 для оборудования класса A, требованиям австралийского стандарта по ЭМС, нормам российского ГОСТ на ЭМС. Безопасность – UL61010-1:2004, CSA22.2 № 61010-1:2004, EN61010-1:2001, IEC61010-1:2001.
Условия эксплуатации и хранения
Температура окружающей среды:
Эксплуатации - от 0 °C до +50 °C
Хранения - от -40 °C до +71 °C
Относительная влажность: до 80% или ниже при темп. +40°C, до 45% при темп. до 50°C
Пассивные пробники: TPP0101: 100 МГц пассивный пробник для TDS2001C/TDS2002C/TDS2004C, TPP0201: 200 МГц пассивный пробник для TDS2012C/TDS2014C/TDS2022C/TDS2024C
Руководство пользователя (язык выбирается при заказе)
Сетевой шнур
NIM/NIST-Сертификат калибровки производителя
Программное обеспечение OpenChoice® PC Communications – позволяет быстро и просто соединить персональный компьютер с системой Windows и цифровой осциллограф серии TDS2000B с помощью шины USB. Поддерживает передачу и сохранение настроек, осциллограмм, измерений и снимков экрана
Программное обеспечение National Instruments SignalExpress Tektronix Edition Interactive Measurement – базовая версия – Полностью интерактивная измерительная среда, оптимизированная для цифровых осциллографов серии TDS2000C. Позволяет захватывать, генерировать, анализировать, сравнивать и сохранять результаты измерений и сигналы с помощью простого перетаскивания мышью без какого-либо программирования. Базовая версия для TDS2000C поддерживает управление захватом, просмотр и экспорт живых сигналов. 30-дневная пробная профессиональная версия поддерживает дополнительные возможности обработки сигнала, расширенные средства анализа, функции работы со смешанными сигналами, свипирование, контроль предельных значений и определяемую пользователем величину шага. Для постоянного использования возможностей профессиональной версии закажите SIGEXPTE
Ограниченная гарантия на весь срок службы – охватывает материалы и потраченное на ремонт рабочее время; гарантируется отсутствие дефектов материалов и изготовления в течение, как минимум, 10 лет, за исключением пробников и принадлежностей
TCP303/TCPA300 – пробник/усилитель постоянного и переменного тока 15 А, 15 МГц
TCP305/TCPA300 – пробник/усилитель постоянного и переменного тока 50 А, 50 МГц
TCP312/TCPA300 – пробник/усилитель постоянного и переменного тока 30 А, 100 МГц
TCP404XL/TCPA400 – пробник/усилитель постоянного и переменного тока 500 А, 2 МГц
Варианты обслуживания
Опция C3 – услуги по калибровке в течение 3 лет.
Опция C5 – услуги по калибровке в течение 5 лет.
Опция D1 – отчет с данными калибровки.
Опция D3 – отчет с данными калибровки в течение 3 лет (с опцией C3).
Опция D5 – отчет с данными калибровки в течение 5 лет (с опцией C5).
Опция CA1 – обеспечивается одна калибровка или техническое обслуживание в течение назначенного интервала калибровки, в зависимости от того, какое из событий наступит первым.
Предложения по ремонту (предоставляются после приобретения)
TDSxxxxB-CA1 – обеспечивается одна калибровка или техническое обслуживание в течение назначенного интервала калибровки, в зависимости от того, какое из событий наступит первым.
Какие условия эксплуатации предусмотрены для данного осциллографа?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
Используйте подходящую защиту от превышения напряжения.
Применяйте пробники, специфицированные только для данного типа прибора.
Не допускается замыкать накоротко выходные или входные разъемы прибора.
Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
При подключении кабелей нельзя путать входные разъемы с выходными.
Разрешается использование предохранителей специфицируемых только для данного продукта.
Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
Используйте только специфицированные для данного прибора батареи.
Замена батареи питания производится только при отключенном приборе.
Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
