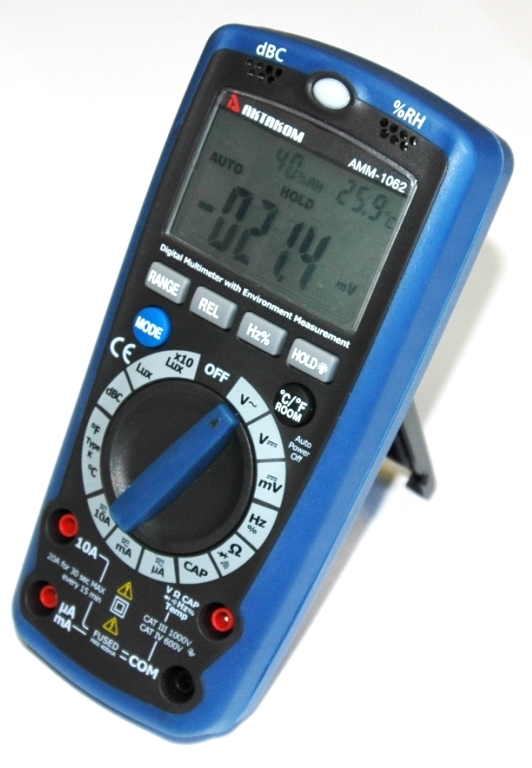

АКТАКОМ АММ-1062 Мультиметр цифровой

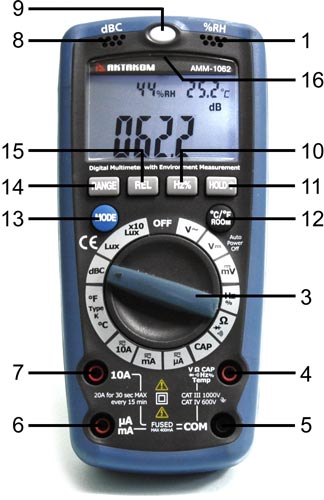

1. Встроенный датчик влажности и полупроводниковый датчик температуры окружающей среды
2. Многофункциональный ЖКИ

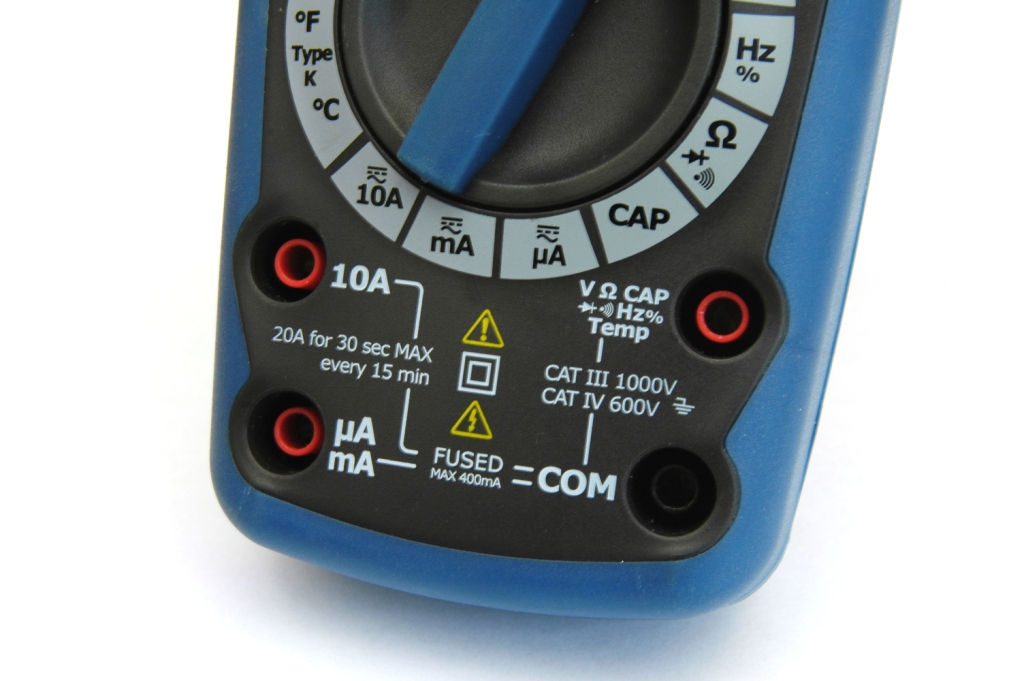

3. Ручка выбора измерительных функций
4. Входной разъём для измерений напряжения, сопротивления, ёмкости, частоты, коэффициента заполнения, температуры
5. Входной разъём «COM»
6. Входной разъём для измерений силы тока в диапазонах мкА/мА
7. Входной разъём для измерений силы тока в диапазоне до 10 А
8. Встроенный электростатический конденсаторный микрофон
9. Встроенный датчик освещённости (кремниевый фотодиод)
10. Кнопка Hz / % – активна при измерении напряжения и силы переменного тока
11. Кнопка «удержания» показаний на экране прибора
12. Кнопка выбора режима отображения температуры окружающей среды в °C или °F
13. Кнопка переключения режимов измерения силы тока, сопротивления, теста диодов и прозвонки
14. Кнопка ручного выбора диапазонов. Удержание данной кнопки более 2 с возвращает прибор в автоматический режим выбора диапазонов
15. Кнопка режима относительных измерений
16. Лампа-индикатор для бесконтактного обнаружения проводки под напряжением

Измерение параметров окружающей среды мультиметром АММ-1062 производится следующим образом:

Измерение температуры с помощью внешней термопары типа К

1. Установите ручку выбора функции в положение «Type K °C» или «Type K °F». При помощи переходника подключите термопару ко входным разъёмам мультиметра. Вставьте «-» переходника термопары в разъём «COM», а «+» в «V/Hz%/Ω/Cap/°C».

2. Коснитесь кончиком температурного датчика поверхности, температуру которой нужно измерить. На дисплее отобразится её температура в °C или °F.

Контроль температуры с помощью встроенного датчика

Температура окружающей среды отображается во всех режимах прибора в правом верхнем углу дисплея. Кнопкой «ROOM °C/°F» можно переключить режим отображения температуры в градусах Цельсия или Фаренгейта.

Контроль уровня шума

1. Установите ручку выбора функции в положение «dBС».

2. Возьмите прибор и, удерживая его горизонтально, поднесите микрофоном к источнику звука.

3. Уровень звукового сигнала отображается на дисплее.

Примечание: При сильном ветре (свыше 10 м/с) на подветренных участках необходимо использование ветрозащитного экрана.

Контроль влажности окружающей среды

1. Переключите ручку выбора функции в положение отличное от «OFF».

2. Поместите прибор в помещение, влажность в котором необходимо проконтролировать.

3. Наблюдайте величину относительной влажности на экране прибора примерно через 1-2 часа.

Контроль освещённости

1. Установите ручку выбора функции в положение «Lux» или «x10 Lux».

2. Поместите прибор под источник света так, чтобы фотодетектор располагался перпендикулярно источнику света.

3. Наблюдайте величину освещённости на экране прибора.

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнёзда для измерения тока.
   • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
   • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Это может привести к повреждению прибора и частичной или полной потере его работоспособности
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.

1. Переведите ручку выбора функции в положение «Ω».
2. Вставьте штекер чёрного провода в разъём «COM», а красного – в «V/Ω/Cap//Hz%/Temp».
3. Для поверки непрерывности цепи нажмите кнопку MODE до появления на дисплее символов «» «Ω».
4. Коснитесь измерительными щупами тестируемой цепи. Если сопротивление меньше значения 50Ом, прозвучит звуковой сигнал. Если цепь разомкнута, на экране будет показано сообщение «OL».
5. Для тестирования диодов нажмите кнопку MODE до появления на дисплее символа «».
6. Коснитесь измерительными щупами тестируемого диода. При тестировании диода прямое напряжение будет находиться в приблизительном диапазоне от 0,400 до 0,700 В. Обратное напряжение отобразит «OL». Для закороченных элементов будет отображаться около 0 В, для разомкнутых – «OL» при любой полярности подключения.

1. Установите ручку выбора функции в положение «Type K °C» или «Type K °F». При помощи переходника подключите термопару ко входным разъёмам мультиметра. Вставьте «-» переходника термопары в разъём «COM», а «+» в «V/Hz%/Ω/Cap/°C».
2. Коснитесь кончиком температурного датчика поверхности, температуру которой нужно измерить. На дисплее отобразится её температура в °C или °F.

1. Переведите ручку выбора функции в положение «Hz/%».
2. Вставьте штекер чёрного провода в разъём «COM», а красного – в «V/Ω/Cap//Hz%/Temp».
3. Коснитесь измерительными щупами тестируемой цепи.
4. Наблюдайте величину частоты на дисплее прибора.

1. Переведите ручку выбора функции в положение «CAP».
2. Вставьте штекер чёрного провода в разъём «COM», а красного – в «V/Ω/Cap/ /Hz%/Temp» (если на экране отображается не ноль, нажмите кнопку REL для его обнуления).
3. Коснитесь измерительными щупами тестируемого элемента.
4. Наблюдайте величину ёмкости на дисплее прибора.

1. Вставьте штекер чёрного провода в разъём «COM», а красного – в «μA/mA» или «10A».
2. Для измерения токов до 4000 μA DC установите ручку выбора функции в положение «μA», для измерения токов до 400mA DC установите ручку выбора функции в положение «mA». Вставьте красный штекер в разъём «μA/mA».
3. Для измерения токов до 10A DC установите ручку выбора функции в положение 10A и вставьте красный штекер в разъём «10A».
4. При измерении силы постоянного тока нажмите кнопку MODE до появления на дисплее индикатора «DC». При измерении силы переменного тока нажмите кнопку MODE до появления на дисплее индикатора «AC».
5. Обесточьте тестируемую цепь, разомкните её в точке, где необходимо провести измерение.
6. Коснитесь щупами разомкнутой цепи (в случае измерения силы постоянного тока коснитесь чёрным измерительным щупом отрицательной стороны цепи, а красным – положительной). Подайте питание в цепь.
7. Наблюдайте величину силы тока на дисплее прибора.
8. При измерении силы переменного тока нажмите кнопку Hz% для отображения на дисплее прибора частоты сигнала. Нажмите кнопку Hz% снова для отображения на дисплее коэффициента заполнения.
   Нажмите кнопку Hz% ещё раз для возврата к измерению силы тока.

1. Вставьте штекер чёрного провода в разъём «COM», а красного – в «V/Ω/Cap/ /Hz%/Temp».
2. При измерении напряжения постоянного тока установите ручку выбора функции в положение «V=» или «mV=», при измерении напряжения переменного тока – в положение «V~».
3. Подсоедините измерительные щупы параллельно тестируемой цепи. При измерении напряжения постоянного тока коснитесь чёрным измерительным щупом отрицательной стороны цепи, а красным – положительной.
4. Наблюдайте показания на дисплее. Отображаемая на дисплее полярность соответствует красному штекеру.
5. При измерении напряжения переменного тока нажмите кнопку Hz% для отображения на дисплее прибора частоты сигнала. Нажмите кнопку Hz% снова для отображения на дисплее коэффициента заполнения.
