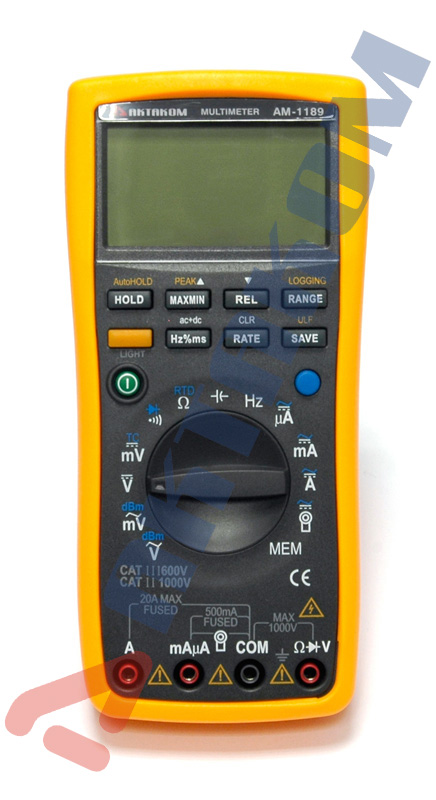

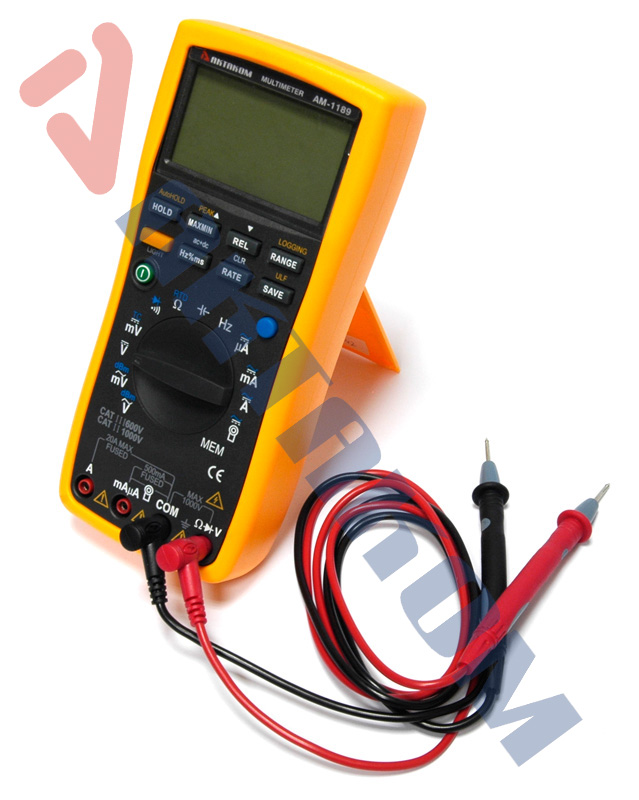

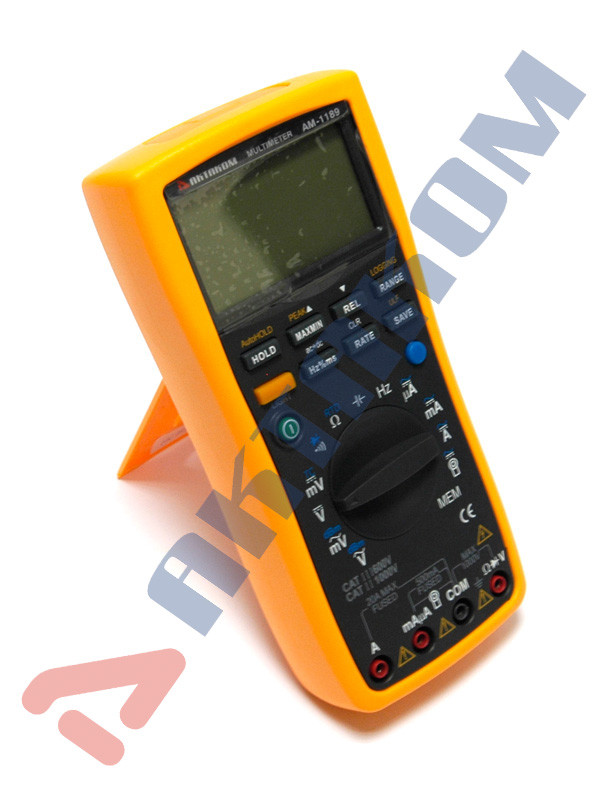

АКТАКОМ АМ-1189 Мультиметр

◄ ►

Торговая марка:
Снято с производства
Замена: АММ-1219, АММ-1220, АММ-1221

Прецизионный мультиметр: баз. погрешность 0,02%; ЖКИ 55 000 отсчётов с аналог. шкалой; True RMS: AC, AC+DC. Измерения: пост./пер. напр. 1 мкВ...1000 В (имп. 10 МОм/ 100 МОм; част. диап. 20Гц...100кГц); пост./пер. ток 0,01 мкА...20 А; сопротивление...500 МОм; ёмкость 0,001 нФ...99,99 мФ; частота 0,0001 Гц...99,999 МГц; скважность 0,1%...99,9%; длительность импульсов 0,01мс...1999,9 мс; температура (термопары R; S; K; E; J; T; N; B / терморезисторы Pt100; Pt1000); тест диодов и транзисторов MIN/MAX/AVG/REL; фиксация пиков (>500мкс). Скорость измерения: быстр. (до 14 изм./с); медленная. Выбор диапазона: ручной и авто. Фильтр низких частот. Возможность подключения токовых клещей (поставляются. отдельно). Встроенные часы реального времени. Регистратор (ручной./по событию). Программная калибровка. Автоотключение (отключаемое). Интерфейс USB (изолированный). Питание 4х1,5В (ААА)/ Размеры: 205х95х42 мм. Масса 500 г.

Розничная цена: недоступно

НДС включён в цену

На заказ

Мультиметр АМ-1189 обладает высокой точностью измерений и широкими функциональными возможностями. В цифровом мультиметре АМ-1189 есть возможность измерения истинных среднеквадратических значений (True RMS), что позволяет корректно проводить измерения несинусоидальных и искажённых сигналов. Наличие в цифровом мультиметре АМ-1189 быстродействующей графической шкалы даёт возможность наблюдать динамику изменения измеряемых величин.

Технические характеристики

Дисплей: двойной цифровой ЖК с LED подсветкой и аналоговой шкалой (51 сегмент).
Разрядность первичного цифрового дисплея 50000 отсчетов, вторичного - 5500 отсчетов
Три режима измерений: быстрый (FAST), медленный (SLOW), регистратор
Скорость обновления: 14 раз/сек (FAST режим)
TRUE RMS измерения (AC, AC+DC)
Автоматический и ручной выбор диапазонов измерения
Возможность подключения токовых клещей для измерения высоких токов
Функция измерения в dBm
Отключаемый фильтр НЧ (ULF режим)
Функция удержания показаний на дисплее
Фиксация максимального, минимального и среднего значений
Режим относительных измерений
Захват пиковых значений (>500 мкс)
Внутренняя память: 100 ячеек
Регистратор данных: 900 ячеек
Часы и календарь реального времени
Интерфейс для связи с ПК: USB (изолированный)
Автоматическое отключение питания (отключаемое)
Рабочая температура: от 0 до 50 °С
Питание: 4 х 1,5 В (алкалиновые батареи типа ААА)
Мощность потребления, не более: 150 мВА (без подсветки), 275 мВА (с подсветкой)
Габаритные размеры: 205х95х42 мм
Вес: 500 г

Измерение постоянного напряжения DC

Функция	Диапазон	Разрешение	Погрешность
Функция	Диапазон	Разрешение	Основной тип	Расширенный тип
DCmV	50.000 мВ	0.001 мВ	0.1%+20	0.05%+10
	500.00 мВ	0.01мВ	0.03%+5	0.02%+2
	2200.0 мВ	0.1мВ	0.03%+5	0.02%+2
DCV	5.0000 В	0.0001 В	0.05%+5	0.025%+5
	50.000 В	0.001 В	0.05%+5	0.025%+5
	500.00 В	0.01 В	0.07%+5	0.03%+2
	1000.0 В	0.1 В	0.07%+5	0.03%+2

Измерение переменного напряжения AC
Основной тип

Функция	Диапазон	Разрешение	Погрешность
Функция	Диапазон	Разрешение	20 Гц~45 Гц	45 Гц~65 Гц	65 Гц~1 кГц	1 кГц~10 кГц	10 кГц~30 кГц
ACmV	50.000 мВ	0.001 мВ	2%+100	0.7%+30	0.7%+30	1%+30	2%+100
ACmV	500.00 мВ	0.01мВ	2%+100	0.7%+30	0.7%+30	1%+30	2%+100
ACV	5.0000 В	0.0001 В	1.5%+80	0.7%+30	1%+100	2%+100	2%+100
	50.000 В	0.001 В	1.5%+80	0.7%+30	1%+100	2%+100	2%+100
	500.00 В	0.01 В	1.5%+80	0.7%+30	2.5%+100	-----	-----
	1000.0 В	0.1 В	1.5%+80	0.7%+30	2.5%+100	-----	-----

Расширенный тип

Функция	Диапазон	Разрешение	Погрешность
Функция	Диапазон	Разрешение	20 Гц~45 Гц	45 Гц~65 Гц	65 Гц~ 1 кГц	1 кГц~10 кГц	10 кГц~20 кГц	20 кГц~100 кГц
AC мВ	50.000 мВ	0.001 мВ	2%+60	0.4%+30	0.4%+30	0.4%+30	1%+40	5%+100
AC мВ	500.00 мВ	0.01мВ	2%+60	0.4%+30	0.4%+30	0.4%+30	1%+40	5%+100
ACV	5.0000 В	0.0001 В	1.5%+60	0.4%+30	1.5%+30	1.5%+30	1%+40	5%+100
	50.000 В	0.001 В	1.5%+60	0.4%+30	1.5%+30	1.5%+30	1%+40	5%+100
	500.00 В	0.01 В	1.5%+60	0.4%+30	3%+200	-----	-----	-----
	1000.0 В	0.1 В	1.5%+60	0.4%+30	3%+200	-----	-----	-----

Измерение переменного напряжения с постоянной составляющей AC + DC

Основной тип

Функция	Диапазон	Разрешение	Погрешность
Функция	Диапазон	Разрешение	45 Гц~1 кГц	1 кГц~10 кГц	10 кГц~30 кГц
DCV+ACV	2.000 В	0.001 В	0.7%+30	1%+30	2%+60
	20.00 В	0.01 В	0.7%+30	1%+30	2%+60
	200.0 В	0.1 В	0.7%+30	1%+60	-----
	1000 В	1 В	0.7%+30	1%+60 2	-----

Расширенный тип

Функция	Диапазон	Разрешение	Погрешность
Функция	Диапазон	Разрешение	45 Гц~1 кГц	1 кГц~10 кГц	10 кГц~20 кГц	20 кГц~100 кГц
DCV+ACV	2.000 В	0.001 В	0.4%+30	0.4%+30	1%+40	5%+100
	20.00 В	0.01 В	0.4%+30	0.4%+30	1%+40	5%+100
	200.0 В	0.1 В	0.4%+30	0.4%+30	-----	-----
	1000 В	1 В	0.4%+30	0.4%+30	-----	-----

Измерение постоянного тока DC

Функция	Диапазон	Разрешение	Погрешность
Функция	Диапазон	Разрешение	Основной тип	Расширенный тип
DCuA	500.00 мкА	0.01мкА	0.15%+20	0.15%+10
DCuA	5000.0 мкА	0.1мкА	0.15%+10	0.15%+2
DCмА	50.000 мА	0.001мА	0.15%+20	0.15%+10
DCмА	500.00 мА	0.01мА	0.15%+10	0.15%+2
DCA	5.0000 А	0.0001 А	0.5%+20	0.5%+10
DCA	20.000 А	0.001 А	0.5%+20	0.5%+10
DC_Clamp	50.000 А	0.001 А	0.5%+30	0.15%+10
	500.00 А	0.01 А	0.5%+30	0.15%+10
	2000.0 А	0.1 А	0.5%+30	0.15%+10

Измерение переменного тока AC

Основной тип

Функция	Диапазон	Разрешение	Погрешность
Функция	Диапазон	Разрешение	20 Гц~45 Гц	45 Гц~1 кГц	1 кГц~10 кГц	10 кГц~30 кГц
ACuA	500.00 мкА	0.01 мкА	1.5%+80	0.8%+30	1%+50	2%+60
ACuA	5000.0 мкА	0.1 мкА	1.5%+80	0.8%+30	1%+50	2%+60
ACmA	50.000 мА	0.001 мА	1.5%+80	0.8%+30	1%+50	2%+60
ACmA	500.00 мА	0.01 мА	1.5%+80	0.8%+30	1%+50	2%+60
ACA	5.0000 А	0.0001 А	2%+40	1.5%+20	3%+80	-----
ACA	20.000 А	0.001 А	2%+40	1.5%+20	3%+80	-----
AC_Clamp	50.000 А	0.001 А	-----	0.7%+30	-----	-----
	500.00 А	0.01 А	-----	0.7%+30	-----	-----
	2000.0 А	0.1 А	-----	0.7%+30	-----	-----

Расширенный тип

Функция	Диапазон	Разрешение	Погрешность
Функция	Диапазон	Разрешение	20 Гц~45 Гц	45 Гц~1 кГц	1 кГц~10 кГц	10 кГц~30 кГц
ACuA	500.00 мкА	0.01 мкА	1%+20	0.7%+15	0.7%+30	1.5%+20
ACuA	5000.0 мкА	0.1 мкА	1%+20	0.7%+15	0.7%+30	1.5%+20
ACмА	50.000 мА	0.001 мА	1%+20	0.7%+15	0.7%+30	1.5%+20
ACмА	500.00 мА	0.01 мА	1%+20	0.7%+15	0.7%+30	1.5%+20
ACA	5.0000 А	0.0001 А	1.5%+20	1.5%+10	3%+60	-----
ACA	20.000 А	0.001 А	1.5%+20	1.5%+10	3%+60	-----
AC_Clamp	50.000 А	0.001 А	-----	0.7%+30	-----	-----
	500.00 А	0.01 А	-----	0.7%+30	-----	-----
	2000.0 А	0.1 А	-----	0.7%+30	-----	-----

Измерение переменного тока с постоянной составляющей AC+DC
Основной тип

Функция	Диапазон	Разрешение	Погрешность
Функция	Диапазон	Разрешение	45 Гц~1 кГц	1 кГц~10 кГц	10 кГц~30 кГц
DCA+ACA	200.0 мкА	0.1 мкА	0.8%+30	1%+50	2%+60
	2000 мкА	1 мкА	0.8%+30	1%+50	2%+60
	20.00 мА	0.01 мА	0.8%+30	1%+50	2%+60
	200.0 мА	0.1 мА	0.8%+30	1%+50	2%+60
	2.000 А	0.001 А	1.5%+20	3%+80
	20.00 А	0.01 А	1.5%+20	3%+80
	20.00 А	0.01 А	0.8%+30	-----	-----
	200.0 А	0.1 А	0.8%+30	-----	-----
	2000 А	1 А	0.8%+30	-----	-----

Расширенный тип

Функция	Диапазон	Разрешение	Погрешность
Функция	Диапазон	Разрешение	45 Гц~1 кГц	1 кГц~10 кГц	10 кГц~30 кГц
DCA+ACA	200.0 мкА	0.1 мкА	0.7%+15	0.7%+30	1.5%+20
	2000 мкА	1 мкА	0.7%+15	0.7%+30	1.5%+20
	20.00 мА	0.01 мА	0.7%+15	0.7%+30	1.5%+20
	200.0 мА	0.1 мА	0.7%+15	0.7%+30	1.5%+20
	2.000 А	0.001 А	1.5%+10	3%+60	-----
	20.00 А	0.01 А	1.5%+10	3%+60	-----
	20.00 А	0.01 А	0.7%+30	-----	-----
	200.0 А	0.1 А	0.7%+30	-----	-----
	2000 А	1 А	0.7%+30	-----	-----

Измерение сопротивления

Функция	Диапазон	Разрешение	Погрешность
Функция	Диапазон	Разрешение	Основной тип	Расширенный тип
Сопротивление	500.00 Ом	0.01 Ом	0.08%+10	0.05%+2
	5.0000 кОм	0.0001 кОм	0.08%+5	0.05%+2
	50.000 кОм	0.001 кОм	0.08%+5	0.05%+2
	500.00 кОм	0.01 кОм	0.08%+5	0.05%+2
	5.0000 МОм	0.0001 МОм	0.2%+5	0.15%+2
	50.000 МОм	0.001 МОм	1%+10	1%+2
	100.0 МОм	0.1 МОм	3%+10	3%+2
	500.0 МОм	0.1 МОм	10%+10	10%+2

Измерение емкости

Функция	Диапазон	Разрешение	Погрешность	Тестовое напряжение
Емкость	9.999 нФ	0.001 нФ	1%+20	2,2 В
	99.99 нФ	0.01 нФ	1%+5
	999.9 нФ	0.1 нФ	1%+5
	9.999 мкФ	0.001 мкФ	1%+5
	99.99 мкФ	0.01 мкФ	1%+5
	999.9 мкФ	0.1 мкФ	2%+5
	9.999 мФ	0.001 мФ	3%+5
	99.99 мФ	0.01 мФ	3%+5

Измерение частоты

Функция	Диапазон	Разрешение	Погрешность	Чувствительность
Частота	9.9999 Гц	0.0001 Гц	0.02%+3	300мВскз
	99.999 Гц	0.001 Гц	0.02%+1
	999.99 Гц	0.01 Гц	0.02%+1
	9.9999 кГц	0.0001 кГц	0.02%+1
	99.999 кГц	0.001 кГц	0.02%+1
	999.99 кГц	0.01 кГц	0.02%+1	600мВскз
	9.9999MГц	0.0001MГц	0.02%+1
	99.999MГц	0.001MГц	0.02%+5

Измерение длительности импульса и периода заполнения

Функция	Диапазон	Разрешение	Погрешность
Функция	Диапазон	Разрешение	Basic / Расширенный тип
Длительность импульса	199.99 мс	0.01 мс	0.2%+3
Длительность импульса	1999.9 мс	0.1 мс	0.2%+3
Период заполнения	0.1%~99.9%	0.1%	0.3% / кГц+0.3%

Макс. амплитуда сигнала и чувствительность в режиме частотомера

Диапазон	Чувствительность VACскз (синус)
Диапазон	20 Гц~100 кГц
50 мВ	5 мВ
500 мВ	20 мВ
5 В	500 мВ
50 В	5 В
500 В	20 В
1000 В	150 В

Диапазон	ApproxiмАte VAC sensitivity Чувствительность VACскз (синус)
Диапазон	20 Гц~30 кГц
500 мкА	50 мкА
5000 мкА	200 мкА
50 мА	5 мА
500 мА	20 мА
5 А	150 мА
20 А	2 А

Измерение температуры
Измерение термопарами

Функция	Диапазон	Разрешение	Погрешность
Функция	Диапазон	Разрешение	Основной тип	Расширенный тип
R	0°C~1767°C	1°C	0.5%+1°C	0.2%+1°C
R	32°F~3212°F	1°F	0.5%+1.8°F	0.2%+1.8°F
S	0°C~1767°C	1°C	0.5%+1°C	0.2%+1°C
S	32°F~3212°F	1°F	0.5%+1.8°F	0.2%+1.8°F
K	-200.0°C~1372.0°C	0.1°C	0.5%+0.5°C	0.2%+0.5°C
K	-328.0°F~2501.6°F	0.1°F	0.5%+1°F	0.2%+1°F
E	-200.0°C~720.0°C	0.1°C	0.5%+0.5°C	0.2%+0.5°C
E	-328.0°F~1328.0°F	0.1°F	0.5%+1°F	0.2%+1°F
J	-200.0°C~950.0°C	0.1°C	0.5%+0.5°C	0.2%+0.5°C
J	-328.0°F~1742.0°F	0.1°F	0.5%+1°F	0.2%+1°F
T	-250.0°C~400.0°C	0.1°C	0.5%+1°C	0.2%+1°C
T	-418.0°F~752.0°F	0.1°F	0.5%+1.8°F	0.2%+1.8°F
N	-200.0°C~1300.0°C	0.1°C	0.5%+1°C	0.2%+1°C
N	-328.0°F~2372.0°F	0.1°F	0.5%+1.8 °F	0.2%+1.8 °F
B	600°C~1820°C	1°C	0.5%+1°C	0.2%+1°C
B	1112°F~3308°F	1°F	0.5%+1.8°F	0.2%+1.8°F

Измерение термосопротивлениями

Функция	Диапазон	Разрешение	Погрешность
Функция	Диапазон	Разрешение	Основной тип	Расширенный тип
Pt100	-200.0°C~800.0°C	0.1°C	0.5%+0.5°C	0.2%+0.5°C
Pt100	-328.0°F~1472.0°F	0.1°F	0.5%+1°F	0.2%+1°F
Pt1000	-200.0°C~630.0°C	0.1°C	0.5%+0.5°C	0.2%+0.5°C
Pt1000	-328.0°F~1166.0°F	0.1°F	0.5%+1°F	0.2%+1°F

Тест диодов

Диапазон	Разрешение	Тестовый ток / напряжение	Погрешность
2.2000 В	0.0001 В	0.8 мА / < 3.6 В	1%+20

Прозвонка цепи

Диапазон	Разрешение	Тестовый ток / напряжение	Звуковой сигнал
500.0 Ом	0.1 Ом	0.8 мА / < 3.6 В	короткое замыкание: <20Ω открытый контур: >100Ω

Входной импеданс

Функция	Входной импеданс (типичное)
V	10 МОм, <100 пФ
DCmV	>2.5 ГОм
ACmV	1 МОм, <100пФ

Стандартная комплектация

Часто задаваемые вопросы

Какие условия эксплуатации предусмотрены для данного мультиметра?

Какие условия эксплуатации предусмотрены для данного мультиметра?
Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения. Измерение напряжения, используя гнёзда для измерения тока. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. Измерение силы постоянного и переменного тока 10 А не более 15 секунд. Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях. Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи. Растягивать с усилием измерительные щупы прибора. Это может привести к повреждению прибора и частичной или полной потере его работоспособности Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
