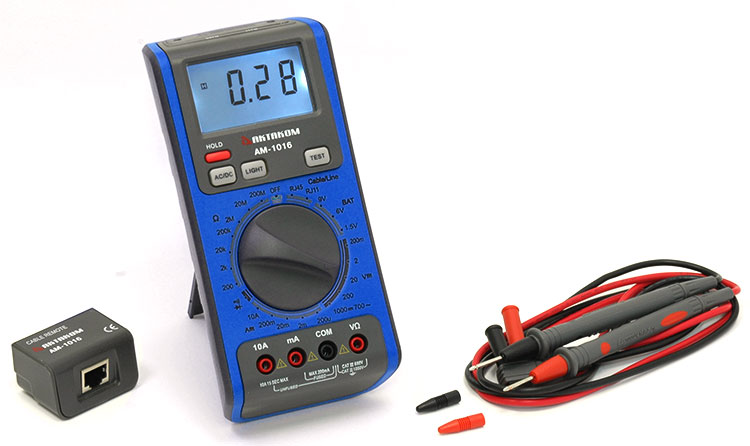

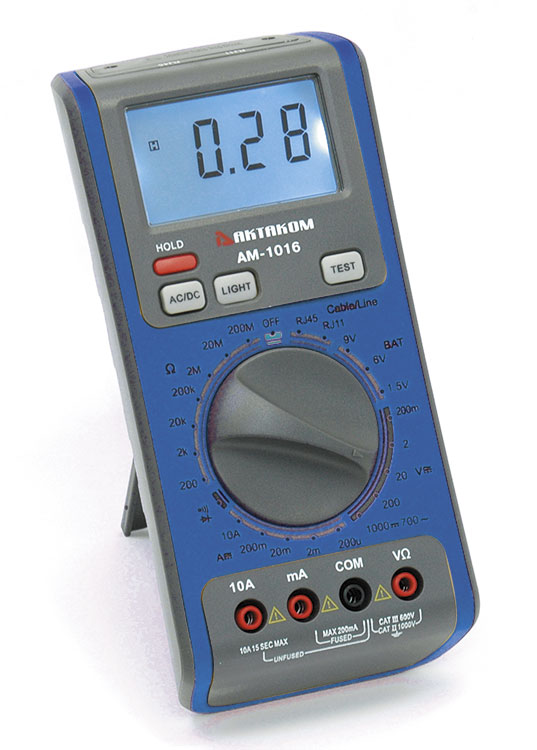

АКТАКОМ АМ-1016 Мультиметр цифровой

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнёзда для измерения тока.
   • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
   • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Это может привести к повреждению прибора и частичной или полной потере его работоспособности
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.

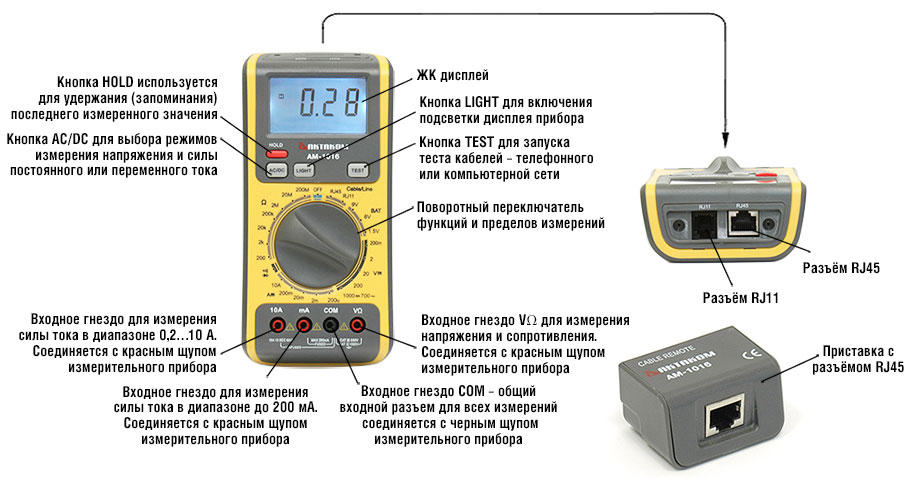

1. Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду VΩ.
2. Поворотный переключатель установить в положение
3. Подключить красный щуп к аноду диода, а черный – к катоду. На дисплее должна отобразится величина падения напряжения на p-n переходе, смещенном в прямом направлении. Если отображается значение «1.», то это указывает на обрыв или обратную полярность подключения p-n перехода.
4. При подключении красного щупа к катоду диода, а черного – к аноду, на дисплее должно отобразиться значение «1.», что указывает на исправность p-n перехода при обратном смещении. В противном случае p-n переход пробит.

1. Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду VΩ.
2. Установить поворотный переключатель в положение BAT с необходимой величиной номинального напряжения батареи и подключить красный щуп к положительной полярности батареи, а черный – к отрицательной.
3. Прибор измеряет величину напряжения батареи при фиксированном сопротивлении нагрузки, величина которого зависит от положения поворотного переключателя: 1,5 В значение 27 Ом; 6 В значение 68 Ом; 9 В значение 100 Ом.
4. Качество проверяемой батареи определяется по величине и стабильности показаний прибора. Напряжение старой, разряженной батареи будет низким и/или постоянно понижаться.

Предупреждение! При измерении сопротивления и проверке целостности цепи следует убедиться, что питание проверяемой цепи отключено и все подключенные к ней конденсаторы полностью разряжены.

1. Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду VΩ.
2. При измерении электрического сопротивления поворотный переключатель установить в положение Ω требуемого диапазона. При проверке целостности цепи переключатель установить в положение
3. При измерении сопротивления подключить красный и черный щупы к выводам цепи, и на дисплее отобразится измеренное значение сопротивления.
4. При выполнении измерения целостности цепи следует подключить красный и черный щупы к точкам проверяемой цепи. Если сопротивление цепи менее 20 Ом, звучит сигнал зуммера, а на дисплее отображается значение сопротивления. Если на экране отобразится «1.», это означает, что сопротивление цепи превышает 4 кОм.

Примечание: При проведении измерений сопротивлений более 1 МОм, прибору необходимо некоторое время для стабилизации показаний. Если цепь разомкнута, на дисплее отображается «1.». На пределе 200 МОм, при замкании щупов, дисплей покажет некое значение до 10 е.м.р. Значение этого сопротивления необходимо вычитать из показаний (например, при измерении сопротивления 100 МОм показания будут 101,0 МОм, и для повышения точности измерений нужно скорректировать измеренное значение: 101,0 – 1,0 = 100,0 МОм.

Предупреждение! Нельзя подавать на вход напряжение выше 1000 В постоянного тока, 700 В переменного тока. Измерение высокого напряжения следует выполнять осторожно, чтобы избежать поражения электрическим током.

1. Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду VΩ.
2. Поворотный переключатель выбора функций измерений установить в положение V соответствующего диапазона.
3. При необходимости изменения режима измерения напряжения постоянного (DC) или переменного тока (AC) нажать кнопку AC/DC.
4. При выполнении измерения напряжения переменного тока следует подключить красный и черный щупы к измеряемой цепи в любом порядке. При выполнении измерения напряжения постоянного тока, следует подключить красный щуп к положительной полярности измеряемого напряжения, а черный – к отрицательной.
5. Значение измеренного напряжения считывается с экрана дисплея. Если на дисплее отображается «1.», это означает, что измеренное напряжение превышает выбранный диапазон измерений и необходимо немедленно отключить красный и черный щупы от измеряемой цепи и выбрать более высокий диапазон измерений.

Обращаем Ваше внимание, что в одной из версий Руководства по эксплуатации к мультиметру-тестеру кабельных линий АМ-1016 допущен ряд ошибок. Прочтите пожалуйста описание ниже для разъяснения особенностей работы с прибором.

Тестирование телефонных линий (RJ-11) и кабелей "витая пара" (RJ-45)

Проверка наличия неисправности кабеля "витая пара" осуществляется путем посылки тестовых сигналов в кабель с последующей обработкой отклика. Определение наличия и индикация неисправности обрабатывается по принципу "одна проверка – одна неисправность". После устранения обнаруженной неисправности рекомендуется проверить кабель снова для выявления других возможных неисправностей.

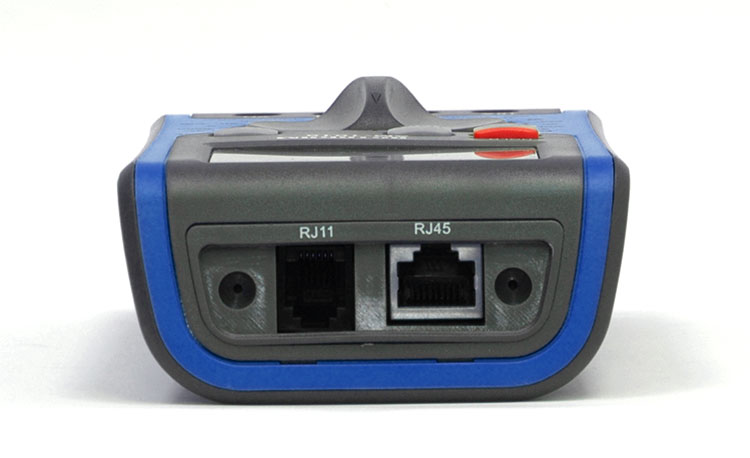

1. Для доступа к тестовым гнездам RJ-11 и RJ-45 снимите с помощью отвёртки защитную крышку в верхнем торце прибора. Подключите один разъём кабеля к соответствующему тестовому гнезду RJ-11 или RJ-45.
2. Второй разъём тестируемого сетевого кабеля подключите к гнезду приставки RJ-45, а телефонного кабеля - к телефонной розетке (типа UAX - Telephone Unit Automatic Exchange).
3. Установите поворотный переключатель в положение Cable/Line RJ-11 или RJ-45 и нажмите кнопку TEST. На дисплее отобразится результат теста. Последовательное нажатие кнопки Test осуществляет переход между парами.

Для телефонной линии RJ11 (индикаторы в верхней части дисплея)

• PASS - исправно
• FAULT - неисправно

Примечание: надписи Pass и Fail относятся только к режиму тестирования телефонных линий RJ11.

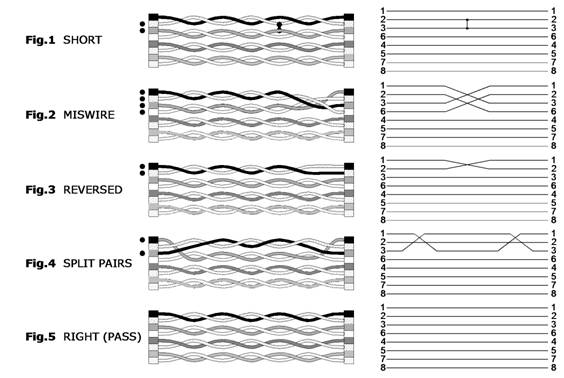

Для кабеля "витая пара" RJ45 (индикаторы в нижней части дисплея)

Примечание. При подключении исправного кабеля RJ-45 и нажатии кнопки TEST, на экране горят только номера пар и индикатор RJ-45. Если имеется повреждение, под номерами пар появляется соответствующий индикатор ошибки. Последующие нажатия кнопки TEST осуществляют отдельную проверку каждой пары по очереди для выявления повреждённой/неправильно подключенной пары.

• SHO. – короткое замыкание пары (Наример, при замыкании пар 1-2 и 4-5 при последовательных нажатиях кнопки TEST на дисплее прибора для этих пар отобразится индикатор «SHO»)
• MIS. – перепутанные пары
• REV. – перепутанные жилы в паре (Например, провод 7 подключён к выходу 8, а провод 8 к выходу 7. при проверке такого кабеля последовательным нажатием кнопки TEST прибор на паре 7-8 отобразит индикатор «REV»)
• SPL. – перепутаны жилы между парами (Например, 1-2 и 4-5 «SPL»)
• При обрыве одного из проводов кабеля на дисплее в центральной части не будет отображаться пара с обрывом связи. Например, при разомкнутых парах 1-2 и 4-5, прибор покажет только пары 3-6 и 7-8.
