Клещи токоизмерительные. Измерение переменного (50 или 65 Гц, True-RMS) тока 0,1...3000 А и напряжения 0,1...600 В; измерение частоты 45...65 Гц с разрешением 0,1 Гц с погрешностью ±0,2 Гц; непрерывный анализ до 50-й гармоники, регистрация пиковых значений (39 мкс для 50 Гц, 33 мкс для 60 Гц), программируемые коэффициенты; анализ полного искажения гармоник (до 50-й гармоники); измерение активной (0,1...9999 кВт), реактивной и полной мощности, коэффициента мощности, угла сдвига фаз; расчет энергии; диаметр охвата клещей 170 мм; рабочая температура: -10...+50 °С; питание: 1,5 В х 2; габариты 130х80х43 мм; масса 450 г.

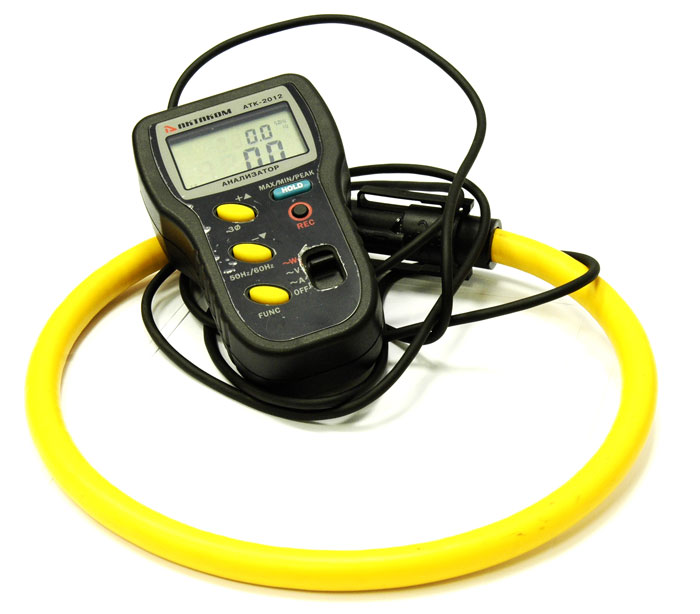

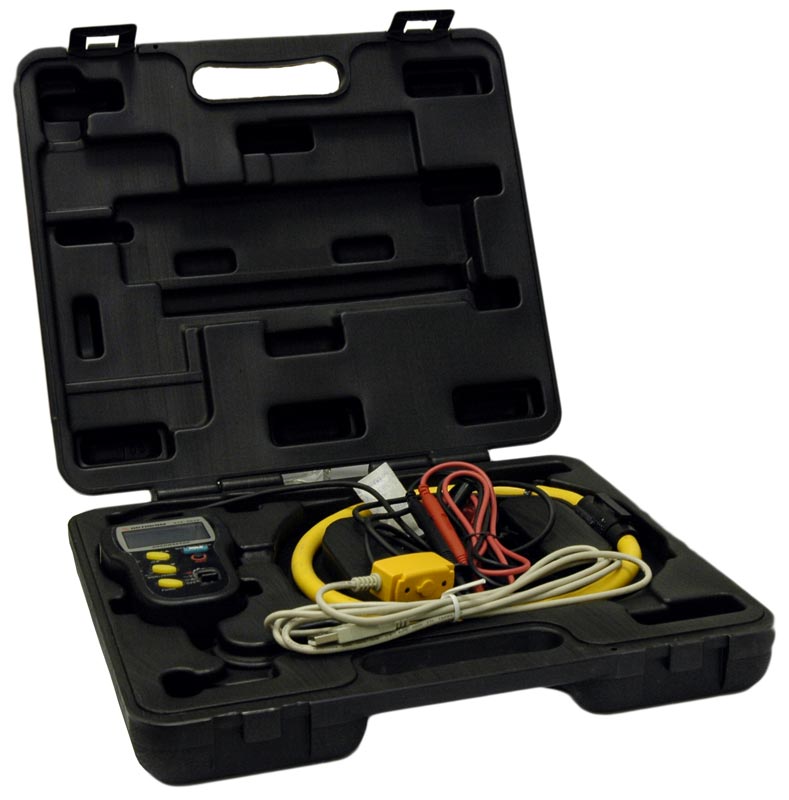

Клещи токовые АКТАКОМ АТК-2012 имеют широкий набор измерительных функций, необходимый электрикам при проверке и ремонте различных электроустановок, включая измерение мощности, а также других параметров электросетей. Токовые клещи АТК-2012 способны измерять истинные среднеквадратичные значения тока и напряжения (True RMS), что позволяет получать корректные результаты на сигналах несинусоидальной и искажённой формы. Особенностью токовых клещей АТК-2012 является гибкий магнитопровод большого диаметра, что позволяет проводить измерения в труднодоступных местах.
Возможности АТК-2012
Гибкий магнитопровод диаметром 170 мм
Измерение истинного среднеквадратического значения тока и напряжения (True RMS)

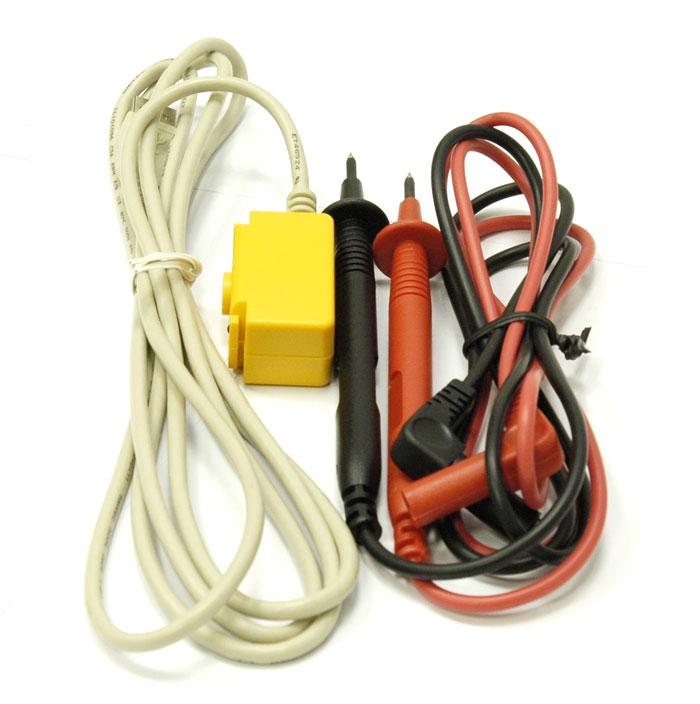

APQT Программное обеспечение для токовых клещей Приложение AKTAKOM Power Quality Tester (APQT) предназначено для ввода в компьютер, отображения, обработки и сохранения в файлы данных, полученных от токовых клещей AKTAKOM ATK-2012 и для передачи в прибор команд управления.
Какие условия эксплуатации предусмотрены для данных токовых клещей?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 495 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнёзда для измерения тока.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
Растягивать с усилием измерительные щупы прибора.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Почему не работает запись в память\чтение из памяти ATK-2012?
Процедура работы с памятью энергозатратная. Если не работает чтение\запись, то необходимо убедиться, что используются батарейки с достаточным уровнем заряда.
Почему после чтения из памяти ATK-2012 отключаются текущие измерения?
Программа автоматически выключает чтение измерений после окончания памяти, чтобы не затирать на графиках прочитанные измерения текущими. Для того, чтобы снова начать текущие измерения, надо нажать на кнопку Старт/Стоп измерений вверху окна.
Как установить коэффициент трансформации СТ в токовых клещах АТК-2012?
Для установки коэффициента трансформации СТ удерживайте нажатой клавишу ‘func”, а затем включите питание. На ЖКИ будет высвечиваться символ и значение СТ (по умолчанию – 1). Для увеличения/уменьшения коэффициента СТ на 1 используйте клавиши ▲ / ▼. Удержание клавиши ▲ / ▼ ускорит процесс увеличения/уменьшения. Для выхода из установок коэффициента СТ нажмите клавишу “func”.
Примечание.
Значение силы тока, напряжения или мощности, индуцируемое на ЖКИ при измерении, равно значению силы тока (скз), напряжения или мощности, измеренному прибором и умноженному на введенное значение коэффициента трансформации.
Как подключить токовые клещи АТК-2011 и АТК-2012 для измерения силы тока?

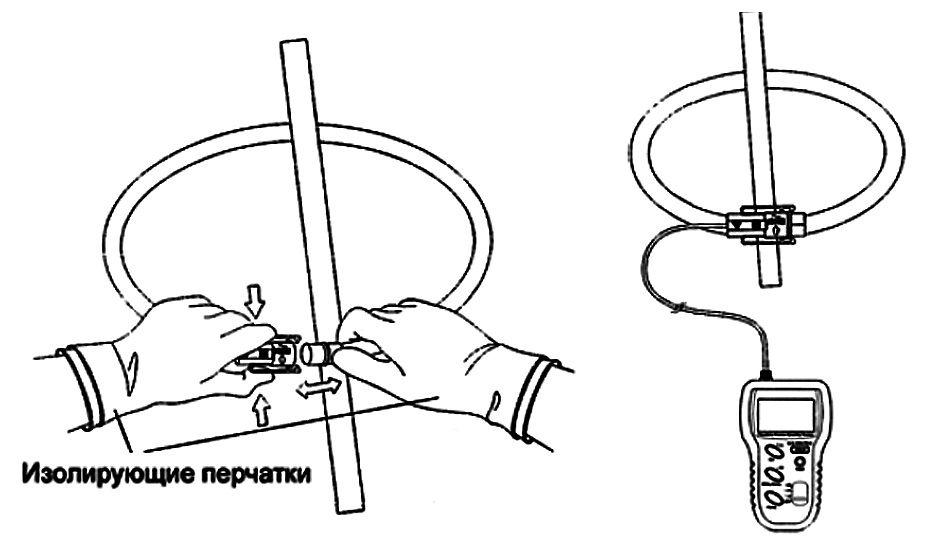

При работе всегда одевайте изолирующие перчатки. Убедитесь что к прибору не подсоединены провода для измерения напряжения.
Замкните измерительный магнитопровод вокруг проводника как показано на рисунке. Магнитопровод должен находится на расстоянии не менее 25 мм от проводника.

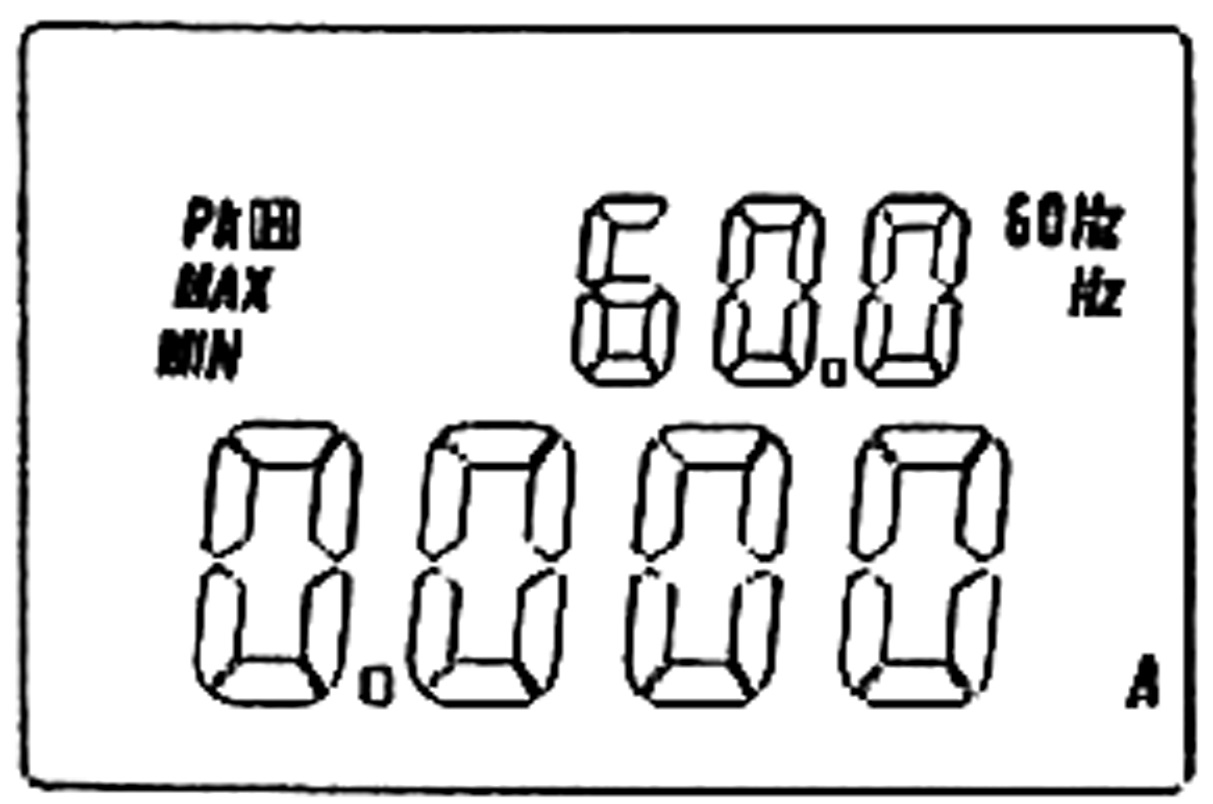

Как измерить силу переменного тока (скз) токовыми клещами АТК-2011 и АТК-2012?
1. Установите переключатель в положение «А».
2. Клавишей 50/60 Гц выберите нужную частоту. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

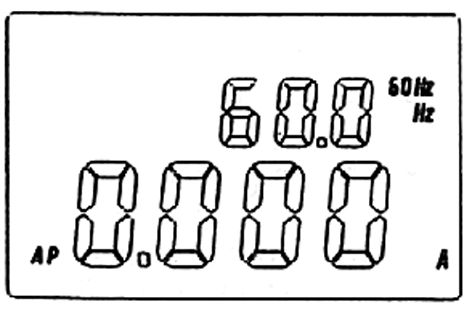

3. На дисплее будет индицироваться измеренное значение. Измеренная частота будет отображаться на верхней строке ЖКИ.
4. Если измеренное значение переменного тока на входе больше максимального значения диапазона, на индикаторе отобразится символ 0L. Если значение силы тока меньше 30 А, значение частоты будет отображаться как 0.
2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

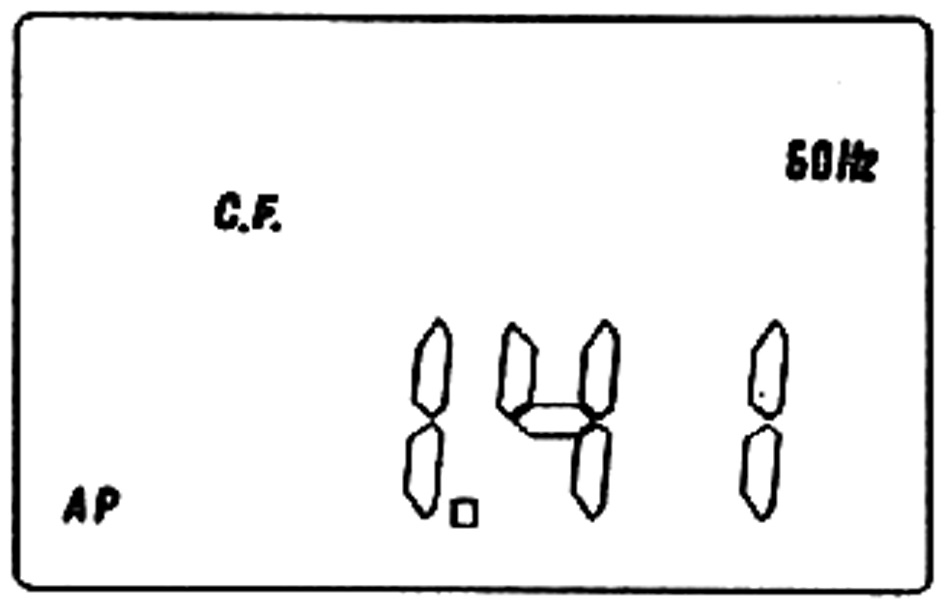

3. Измеряемое значение высветится на ЖКИ. При нажатии клавиши “Hold” на дисплее будут последовательно индицироваться, соответственно, символ “Hold”, “Max”, “Min”, “Peak”. Также будет соответственно отображаться значение: удержанное, максимальное, минимальное или пиковое.
4. Для отображения текущего измеренного значения силы тока удерживайте нажатой клавишу Hold более 2 с.
Примечания:
функция «Peak» используется для индикации максимального значения силы тока. Время оцифровки для функции «Peak» 39 нс (50 Гц), 33 нс (60 Гц). Функции “Hold”, “Max”, “Min” отображают скз силы тока.
2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

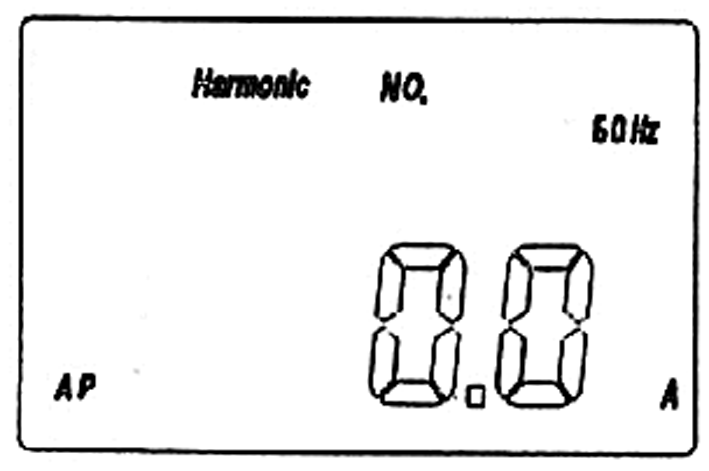

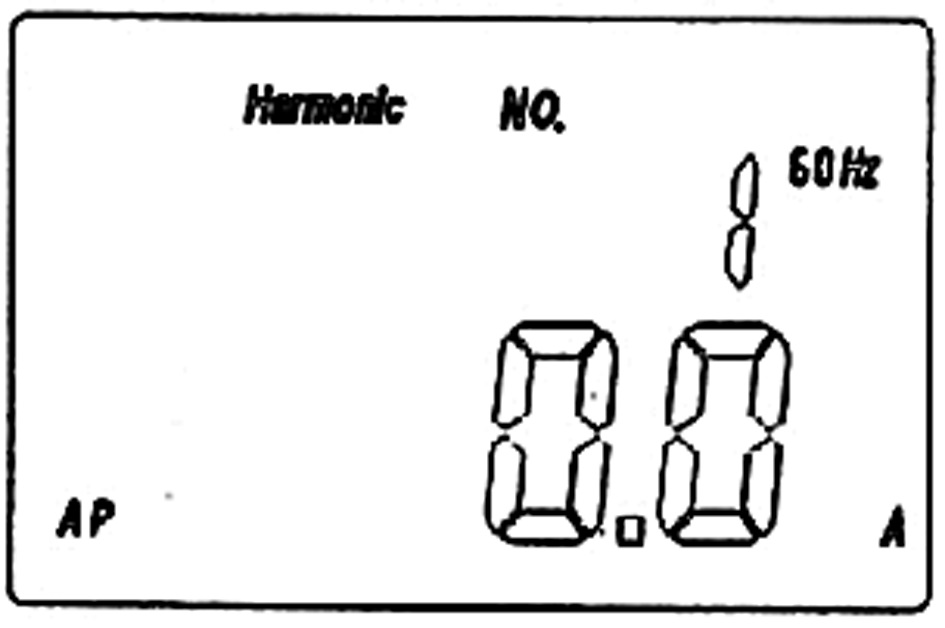

3. Нажмите клавишу “Func” один раз. Символы “harmonic” и “N0” будут показаны в верхней части ЖКИ. N – номер гармоники (1–99) будет индицироваться в верхней цифровой строке ЖКИ.
4. Для уменьшения/увеличения номера гармоники используйте клавиши ▲/▼. После достижения максимального (99) или минимального (1) значения будет осуществляться «прокрутка».
Как использовать режим контроля коэффициента n-й гармонической составляющей переменного тока в токовых клещах АТК-2012?
1. Установите переключатель на «А». Используя клавишу 50/60Гц, выберите нужную частоту.
2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

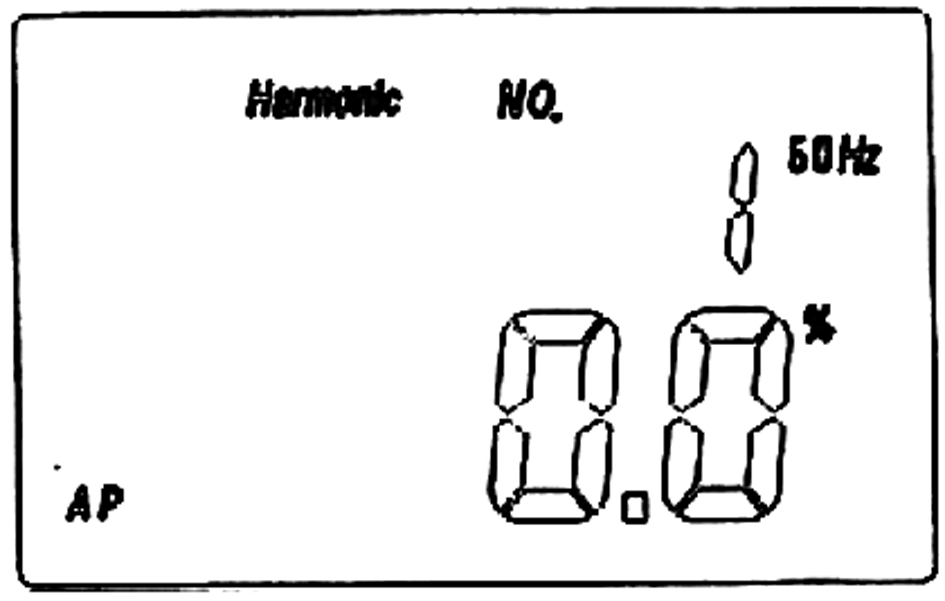

3. Нажмите клавишу „Func” два раза. Символы “harmonic” и “N0” будут показаны в верхней части ЖКИ. N – номер гармоники (1–99) будет индицироваться в верхней цифровой строке ЖКИ.
4. Для уменьшения/увеличения номера гармоники используйте клавиши ▲/▼. После достижения максимального (99) или минимального (1) значения будет осуществляться «прокрутка».
2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

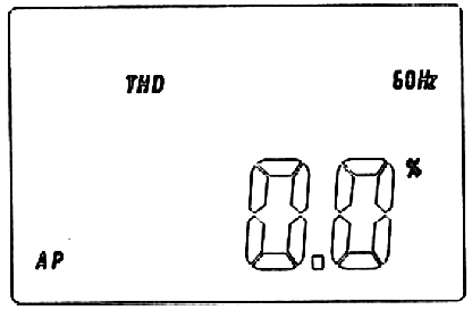

3. Нажмите клавишу “Func” 3 раза. В верхней части ЖКИ будут индицироваться символы “THD” и «%». Коэффициент искажения синусоидальности в процентах относительно основной частоты (50 или 60 Гц) будет определен по формуле и отображен на индикаторе.
%THD-F = (√(V22 + V32+…V492 + V502)/V1 * 100,
где: V1…V50 – значение 1-й…50-й гармоники сигнала частотой 50/60 Гц;

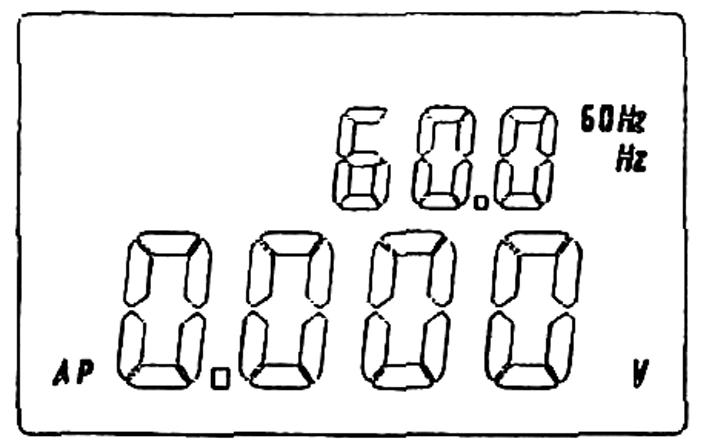

Как измерить напряжение переменного тока (скз) токовыми клещами АТК-2011 и АТК-2012?
Осторожно! Максимальное значение напряжения переменного тока на входе – 600 В. Не пытайтесь измерить напряжение, выходящее за данное значение. Несоблюдение этого требования может привести к поражению электрическим током и повреждению прибора.
2. Вставьте провода в гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.
3. Считайте измеренное значение скз с ЖКИ.
4. Если измеренное значение напряжения переменного тока меньше 10 В, частота сигнала будет отображаться 0. Если измеренное значение напряжения переменного тока на входе больше максимального значения диапазона, будет индицироваться символ 0L.
Как провести регистрацию текущего, максимального, минимального и пикового значения для напряжения переменного тока токовыми клещами АТК-2011 и АТК-2012?
1. Установите переключатель на V. Клавишей 50/60 Гц выберите нужную частоту.
2. Вставьте провода во входные гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.

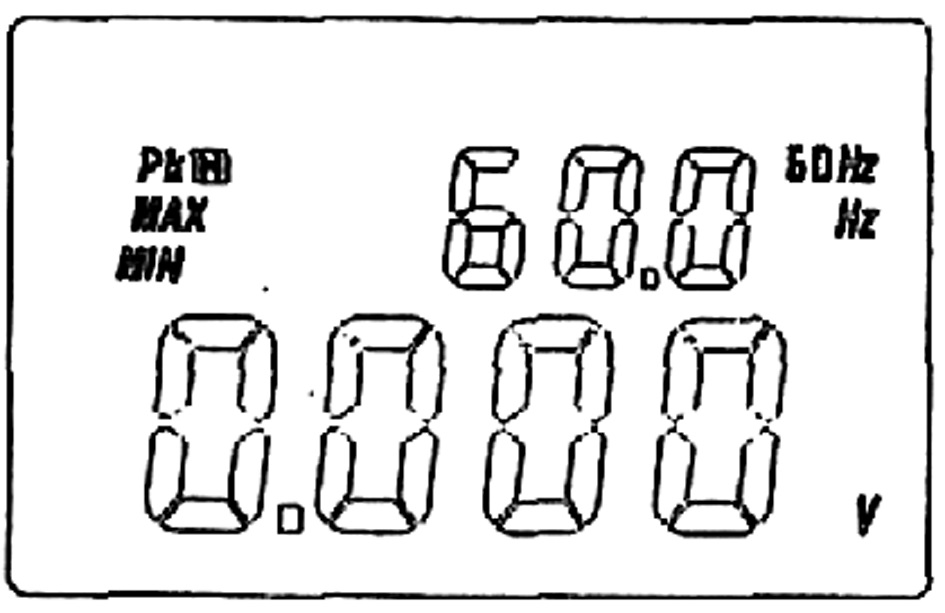

3. Измеренное значение высветиться на ЖКИ. При нажатии клавиши Hold на дисплее последовательно будут индицироваться символы “Hold”, “Max”, “Min”, “Peak”. Также будет соответственно отображаться значение: удержанное, максимальное, минимальное или пиковое.
4. Для отображения текущего значения напряжения переменного тока удерживайте нажатой клавишу Hold более 2 с.
Примечание: функция «Peak» используется для индикации максимального значения напряжения. Время оцифровки для функции «Peak» 39 нс (50 Гц), 33 нс (60 Гц). Функции “Hold”, “Max”, “Min” отображают скз напряжения переменного тока. Наверх

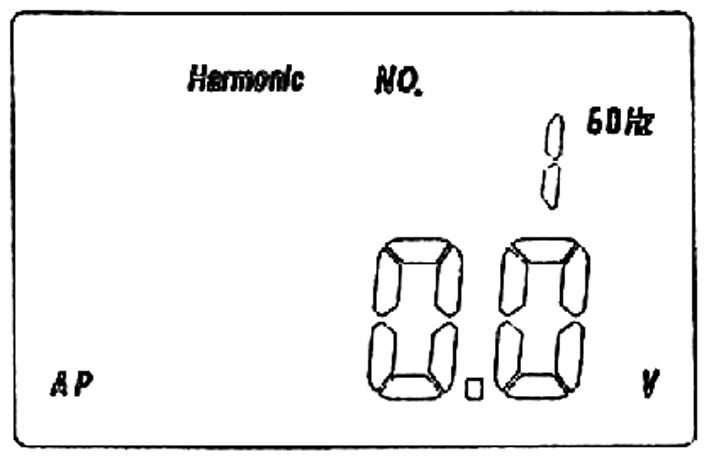

Как использовать режим контроля напряжения n-й гармонической составляющей переменного тока в токовых клещах АТК-2012?
1. Установите переключатель в положение «V». Клавишей 50/60 Гц выберите нужную основную частоту.
2. Вставьте провода во входные гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.
3. Нажмите клавишу „Func” один раз. Символы “harmonic” и “N0” будут показаны в верхней части ЖКИ. N – номер гармоники (1–99) будет индицироваться в верхней цифровой строке ЖКИ.
4. Для уменьшения/увеличения номера гармоники используйте клавиши ▲ / ▼. После достижения максимального (99) или минимального (1) значения будет осуществляться «прокрутка».
1. Установите переключатель в положение «V». Клавишей 50/60 Гц выберите нужную частоту.
2. Вставьте провода во входные гнезда. Подсоедините щупы проводов параллельно из меряемой цепи.
3. Нажмите клавишу „Func” два раза. Символы “harmonic” и “N0” будут показаны в верхней части ЖКИ. N – номер гармоники (1–99) будет индицироваться в верхней цифровой строке ЖКИ.
4. Для уменьшения или увеличения порядка гармоник в верхнем ряду используйте клавиши▲ / ▼. После достижения максимального (99) или минимального (1) значения будет осуществляться «прокрутка».
Как включить режим контроля коэффициента искажения синусоидальности при измерении напряжения (%THD – F) в токовых клещах АТК-2012?
1. Установите переключатель в положение «V». Клавишей 50/60 Гц выберите нужную частоту.
2. Вставьте провода во входные гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.

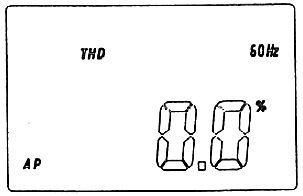

3. Нажмите клавишу “Func” 3 раза. На ЖКИ будут индицироваться символы “THD” и «%». Полное искажение гармоник в процентах применительно к основной частоте (50 или 60 Гц) будет измерено и отображено.
%THD-F = (√(V22 + V32+…V492 + V502)/V1) * 100,
где: V1…V50 - значение 1-й…50-й гармоники сигнала частотой 50/60 Гц.

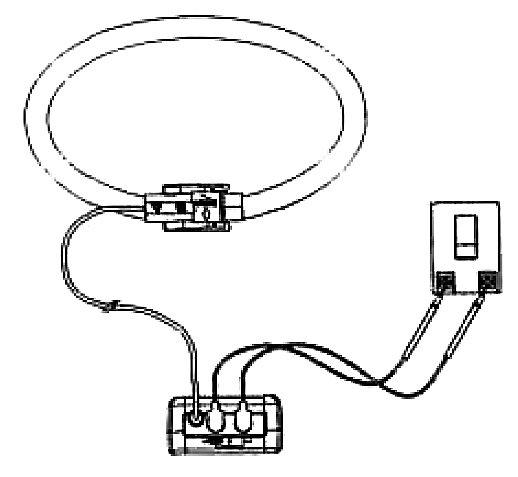

Как измерить активную мощность однофазного переменного тока (W) и коэффициент мощности (PF) токовыми клещами АТК-2012?

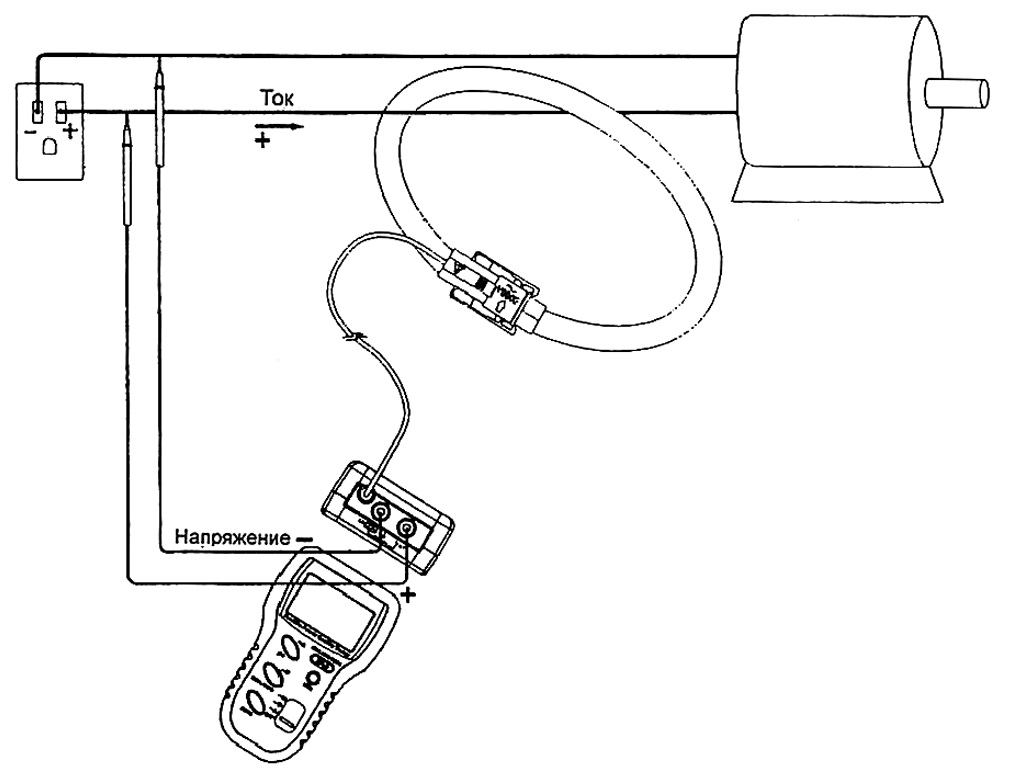

1. Подключите провода измерения напряжения к источнику напряжения параллельно нагрузке.
2. Замкните измерительный магнитопровод вокруг провода одной фазы. Разъём магнитопровода должен находиться на расстоянии более 25 мм от провода. Ток должен идти в направлении от верхней к нижней стороне прибора.
3. Установите переключатель в положение W.

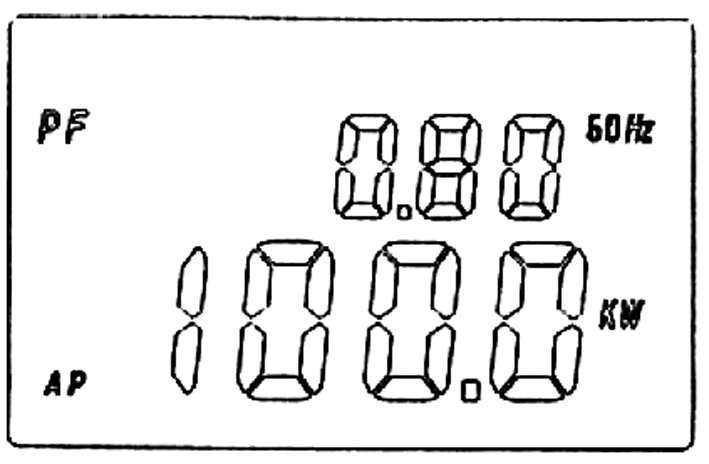

4. На ЖКИ будут индицироваться значения W или KW и PF. Единица измерения мощности масштабируется (выбирается) автоматически. (Рис. 1)
5. Нажмите клавишу “Func” три раза, чтобы отобразить значение мощности в лошадиных силах. (Рис. 2)

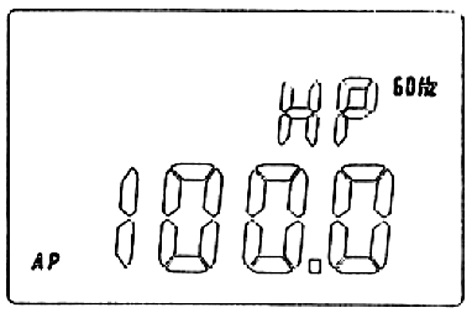

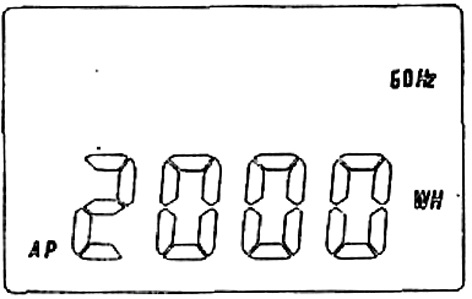

6. Нажмите клавишу “Func” четыре раза. Цифра Н отображается перед считыванием энергии (WH или KWH). (Рис.3)
Как измерить полную мощность (ВА, кВА) и реактивную мощность (ВАр, кВАр) токовыми клещами АТК-2012?
1. Подключите провода измерения напряжения к источнику напряжения параллельно нагрузке.
2. Замкните измерительный магнитопровод вокруг провода одной фазы. Разъём магнитопровода должен находиться на расстоянии более 25 мм от провода. Ток должен идти в направлении от верхней к нижней стороне прибора.
3. Установите переключатель в положение W.
4. На ЖКИ будет индицироваться значение W или KW и PF.

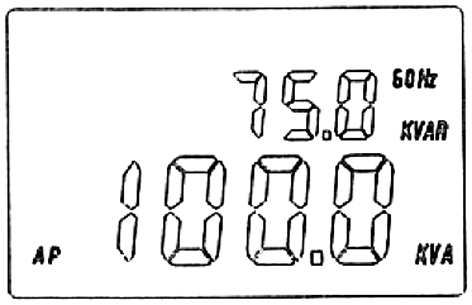

5. Нажмите клавишу “Func” один раз, чтобы отобразить VA (KVA) и VAR (KVAR). Единица измерения мощности масштабируется (выбирается) автоматически.
Как измерить значение фазового угла (φ) токовыми клещами АТК-2012?
1. Подключите провода измерения напряжения к источнику напряжения параллельно нагрузке.
2. Замкните измерительный магнитопровод вокруг провода одной фазы. Разъём магнитопровода должен находиться на расстоянии более 25 мм от провода. Ток должен идти в направлении от верхней к нижней стороне прибора.
3. Установите переключатель в положение W.
4. На ЖКИ будут индицироваться значения W или KW и PF.

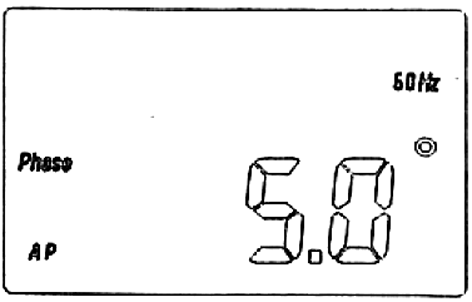

5. Нажмите клавишу “Func” два раза, чтобы отобразить значение фазового угла от -180° до +180°.
Примечания: для отображения фазового угла от 0 до 360, нажмите и удерживайте клавишу ▲, затем включите прибор. При включении прибора таким образом будет выбран режим отображения угла от 0 до 360° (при выборе функции измерения значения фазового угла).
Как измерить мощность переменного тока симметричной 3-х фазной нагрузки токовыми клещами АТК-2012?
1. Подключите провода измерения напряжения черный – к проводу фазы С, красный – к проводу фазы А.
2. Замкните магнитопровод вокруг провода фазы В. Разъём магнитопровода должен находиться на расстоянии более 25 мм от провода. Ток должен идти в направлении от верхней к нижней стороне прибора.
3. Установите переключатель в положение “W”.
4. Нажмите клавишу ▲ ЗФ для выбора режима измерения мощности 3-х фазной симметричной нагрузки 3Ф. На ЖКИ будут индицироваться символы “ЗФ3W”, “ЗФ4W” и “BAL”.

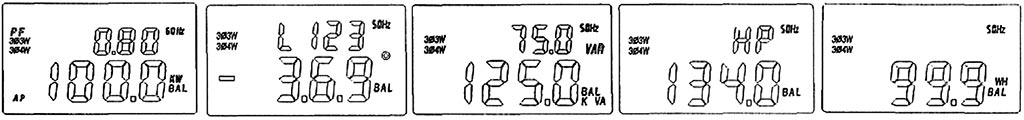

5. На ЖКИ будут индицироваться значения W или KW и PF. Единица мощности автоматически масштабируется.
6. При повторном нажатии клавиши “func” на ЖКИ будут индицироваться полная мощность (VA) и реактивная мощность (VAR).
7. Для измерения фазового угла и фазовой последовательности пользователю нужно повторно нажать клавишу “func”.
8. Если Вы нажмете на клавишу“func” еще раз, на ЖКИ будет индицироваться активная мощность в лошадиных силах.
9. Для измерения мощности нажмите клавишу “func” еще раз. На ЖКИ будет индицироваться текущее значение мощности (WH или KWH).
Примечания: Пользователь может измерить WA, WAR, фазовый угол, фазовую последовательность, НР и энергию (WH) для симметричной 3-х фазной системы. Операции такие же, как и измерения однофазной системы мощности.

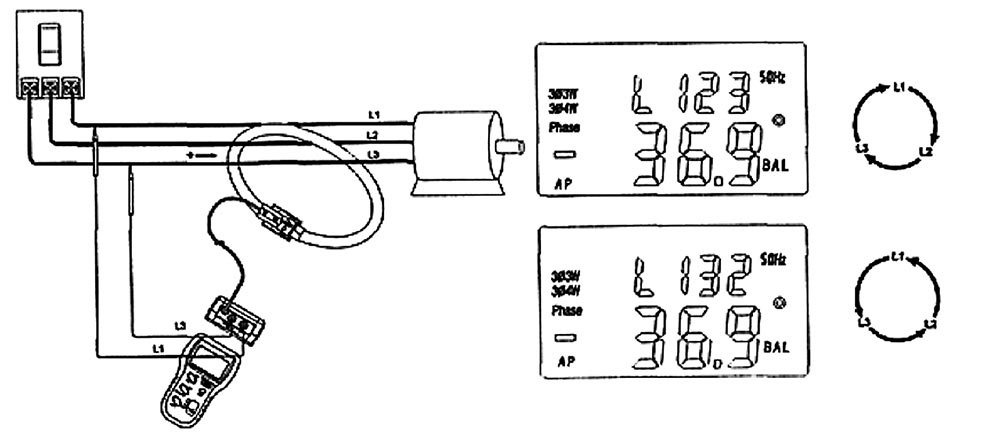

Как определить чередование фаз при симметричной 3-х фазной нагрузке токовыми клещами АТК-2012?
1. Подключите провода измерения напряжения: черный – к проводу фазы С, красный – к проводу фазы А.
2. Замкните магнитопровод вокруг провода фазы В. Разъём магнитопровода должен находиться на расстоянии более 25 мм от провода. Ток должен идти в направлении от верхней к нижней стороне прибора.
3. Установите переключатель в положение “W”.
4. Нажмите клавишу ▲ ЗФ для выбора режима измерения мощности 3-х фазной симметричной нагрузки 3Ф. На ЖКИ будут индицироваться символы «ЗФ3W, ЗФ4W и BAL».
5. Нажмите клавишу “Func” для выбора функции фазового угла. На дисплее отобразиться “L132” для прямой последовательности чередования фаз и “L132” для обратной последовательности.
Примечание: для определения порядка чередования фаз величина напряжения должна быть больше 5 В, а тока – больше 5 А. Иначе прибор будет индицировать 0L и L1.
Для начала регистрации данных нажмите клавишу REC. Прибор будет
регистрировать все, что будет индицироваться на ЖКИ через определенный
интервал. Например: (Гц, А), (порядок гармоник, А), (Гц, В), (PF, Вт)
или (VAR, VA). Объем памяти – 8000 записей. Для выключения регистрации
данных повторно нажмите клавишу REC. Наверх
Как очистить память в токовых клещах АТК-2012 и АТК-2011?
Для очистки памяти регистрации данных удерживайте нажатой
клавишу REC при включении прибора. Наверх
Как установить интервал записи данных в токовых клещах АТК-2011 и АТК-2012?
После очистки памяти на ЖКИ будет индицироваться символ REC и интервал времени регистрации в секундах. Для увеличения/уменьшения интервала времени используйте клавиши ▲ и ▼. Для возврата в режим обычных измерений снова нажмите клавишу REC.
Как выключить функцию автоматического отключения питания в токовых клещах АТК-2011 и АТК-2012?
Прибор имеет функцию автоматического отключения питания после 30 минут работы. Для отключения функции удерживайте нажатой кнопку “Func” более 2 секунд до звукового сигнала.
