АКТАКОМ АТК-2250 Клещи токовые многофункциональные

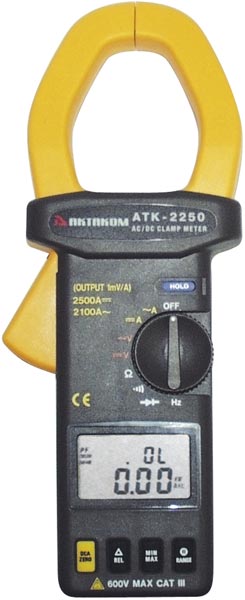

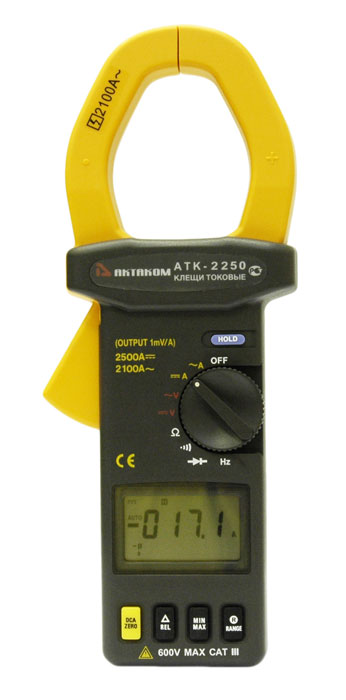

АТК-2250 Клещи токовые многофункциональные - Вид спереди

◄ ►

Торговая марка:
Номер в Госреестре СИ: 43841-10

Измерение постоянного тока 0,1 А - 2500 А, переменного тока 0,1 А - 2100 А, постоянного и переменного напряжения 0,1 мВ - 600 В, сопротивления 0,1 Ом - 40 МОм, частоты 100 Гц - 1000 КГц. True RMS (40 -400 Гц). Базовая погрешность 1,5%. Фиксация мин/макс значений. Удержание показания. Режим относительных измерений. Ручной и автовыбор диапазона. Дисплей с разрядностью 3 3/4. Линейная шкала. Аналоговый выход. Диаметр охвата 55 мм. Общие характеристики: питание 9 В, габариты 271 х 112 х 47 мм, вес 650 г.

Розничная цена: 67 500,00 руб.

НДС включён в цену

Есть на складе

с поверкой + 2 700,00 руб.

Срок поверки: 14 рабочих дней

В корзину Быстрый заказ
(без регистрации)

Клещи токовые АКТАКОМ АТК-2250 позволяют измерять ток без разрыва цепи в широком диапазоне (до 2,5 кА), что позволяет использовать этот прибор при работе с силовыми электроустановками. Особенностью токовых клещей АТК-2250 является наличие встроенного мультиметра и аналогового выхода при измерении тока, что позволяет использовать прибор в составе измерительного комплекса. Также в приборе имеется графическая шкала, что даёт возможность наблюдать динамику изменения измеряемой величины.

Технические параметры

Размер охвата для кабеля – 55 мм
Дисплей двухстрочный, 3¾ разряда
Время измерения 2 раза в секунду (цифровой индикатор), 20 раз в секунду (аналоговая шкала)
Ручной/автоматический выбор диапазона измерений
Режим относительных измерений
Удержание текущего показания
Фиксация максимального/минимального значений
Автоматическая установка нуля
Аналоговый выход измерения силы тока на гнезда
Режим тестирования диодов
Прозвонка неразрывности цепи
Индикация разряда батареи
Питание 9 В "Крона"
Габаритные размеры 271x112x47 мм
Масса 650 г
Габаритные размеры в упаковочной таре 160х70х300, вес 1 кг.

Измерение силы постоянного тока

Диапазон измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности
400 А	0,1 А	± (1,5 % + 3 е. м. р.)
1000 А	1 А	± (1,5 % + 3 е. м. р.)
1000...2500 А	1 А	не нормируется

Измерение силы переменного тока TrueRMS (40...400 Гц)

Диапазон измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности
400 А	0,1 А	± (2,0 % + 5 е. м. р.)
1000 А	1 А	± (2,5 % + 5 е. м. р.)
1000...2100 А	1 А	не нормируется

Характеристики аналогового выхода по силе постоянного и переменного тока (50/60 Гц)

Диапазон измерений	Значение коэф. преобразования	Пределы допускаемой основной абсолютной погрешности
400 А	1 мВ/А	± (2,5 % + 0,5 А)
1000 А		± (2,5 % + 5 А)
1000...2100 А		не нормируется

Измерение напряжения постоянного тока

Диапазон измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности
400 В	0,1 мВ	± (1,5 % + 3 е. м. р.)
4 В	0,001 В
40 В	0,01 В
400 В	0,1 В
600 В	1 В

Измерение напряжения переменного тока TrueRMS (40...400 Гц)

Диапазон измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности
400 В	0,1 мВ	не нормируется
4 В	0,001 В	± (2,0 % + 5 е. м. р.)
40 В	0,01 В
400 В	0,1 В
600 В	1 В

Измерение частоты

Диапазон измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности
99,99 Гц	0,01 Гц	± (0,5 % + 2 е. м. р.)
999,9 Гц	0,1 Гц
9,999 кГц	0,001 кГц
99,99 кГц	0,01 кГц
400 кГц	0,1 кГц

Измерение электрического сопротивления

Диапазон измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности
400 Ом	0,1 Ом	± (1,5 % + 3 е. м. р.)
4 кОм	0,001 кОм
40 кОм	0,01 кОм
400 кОм	0,1 кОм
4000 кОм	1 кОм
40 МОм	0,01 МОм

Стандартная комплектация

Прибор
Щупы
Мягкий кейс
Эксплуатационный документ

Дополнительная комплектация

Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5N, PTL907-2, PTL908-1, PTL908-2, PTL908-3
Насадка-пробник АСА-2366
Миниклипса АСА-2554

Видео

Многофункциональные токовые клещи АКТАКОМ АТК-2250

Часто задаваемые вопросы

Какие условия эксплуатации предусмотрены для данных токовых клещей?

Каково назначение органов управления у АТК-2250?

Как можно использовать токовые клещи АТК-2250 совместно с оcциллографом или внешним мультиметром?

Как в токовых клещах АТК-2250 осуществляется переход в ручной режим выбора диапазона измерений?

Какие условия эксплуатации предусмотрены для данных токовых клещей?
Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения. Измерение напряжения, используя гнёзда для измерения тока. Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях. Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи. Растягивать с усилием измерительные щупы прибора. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Каково назначение органов управления у АТК-2250?

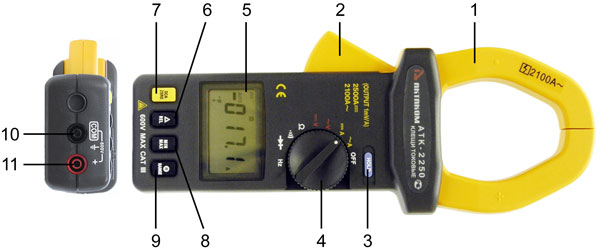

Разъемный сердечник трансформатора клещей Рычаг разъемного сердечника Кнопка HOLD включения удержания измеренного значения Поворотный переключатель функций Жидкокристаллический дисплей (ЖКИ) Кнопка REL включения функции относительных измерений Кнопка DCA ZERO обнуления значений в режиме DCA Кнопка MIN/MAX включения регистрации минимального или максимального значений Кнопка RANGE ручного выбора диапазона измерений Гнездо общее "СОМ" Гнездо "+" Наверх

Как можно использовать токовые клещи АТК-2250 совместно с оcциллографом или внешним мультиметром?
В токовых клещах АТК-2250 имеется аналоговый выход измерения силы тока на гнезда для измерений напряжения. Установите функциональный переключатель в положение «A» или «А». Подключите соединительные провода (в комплект не входят) к разъёмам «+» и «СОМ», соответственно. Соедините эти разъемы с аналогичными разъемами мультиметра или, используя специальный кабель, с разъемом осциллографа и прочтите измеренное значение. Наверх

Как в токовых клещах АТК-2250 осуществляется переход в ручной режим выбора диапазона измерений?
Для перехода в ручной режим выбора диапазона измерений нажмите кнопку RANGE. Для возврата в автоматический режим (активен по умолчанию при включении токовых клещей) нажмите и удерживайте кнопку RANGE в течение не менее 2 с. Наверх

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
