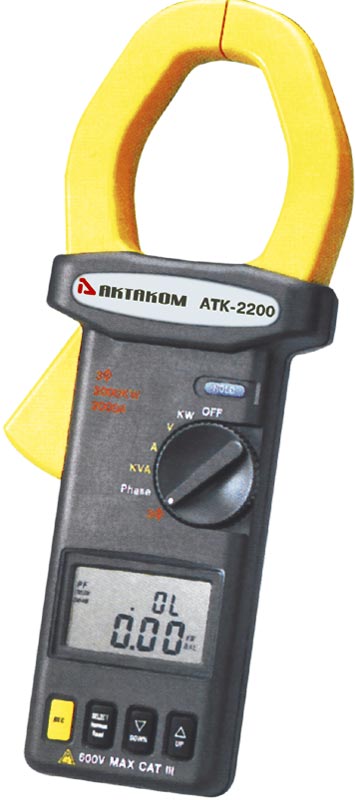

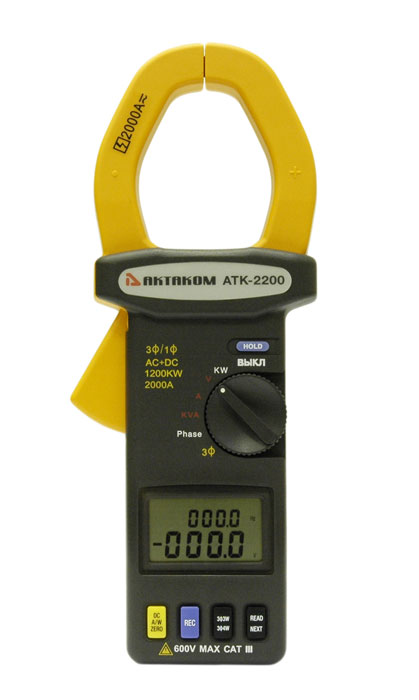

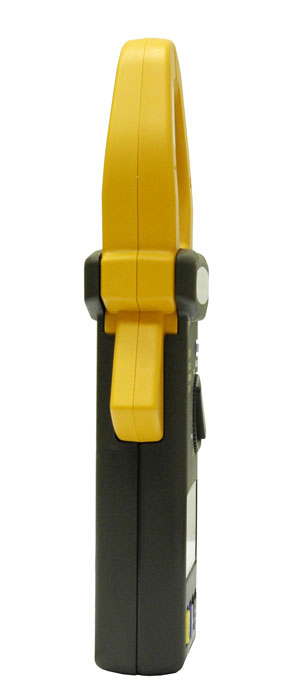

АКТАКОМ АТК-2200 Клещи токовые многофункциональные

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 495 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнёзда для измерения тока.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.

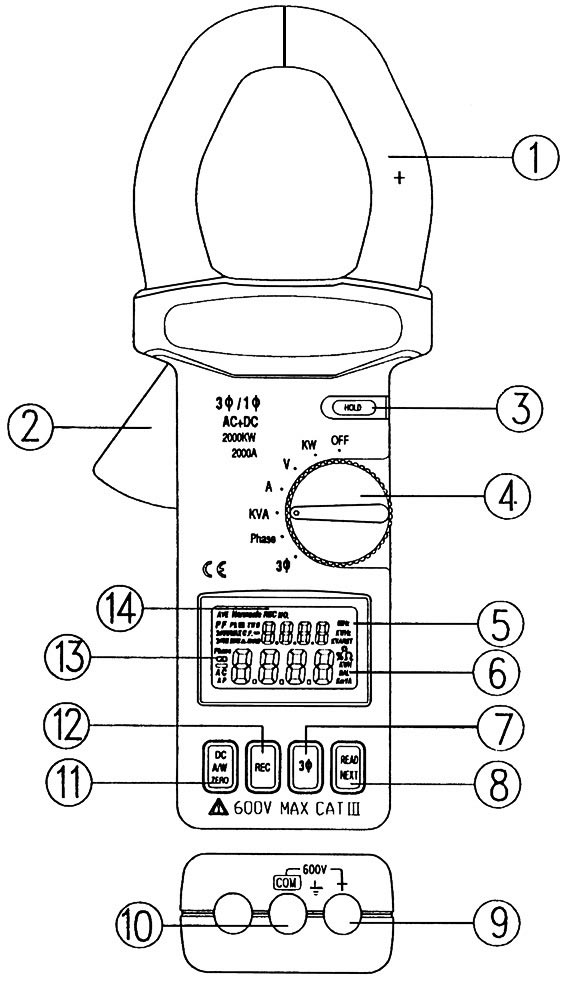

1. Трансформирующие клещи

2. Рычаг клещей

3. Кнопка HOLD фиксации измерения (однократное нажатие). При повторном нажатии включается обновление данных

4. Поворотный переключатель функций и включение/выключение прибора

5. Жидкокристаллический индикатор

6. Обозначения единиц измерения

7. Кнопка 3ϕ3W/3ϕ4W выбора трех- или четырехпроводной трехфазной системы

8. Кнопка READ/NEXT чтения данных, запоминания измеренных значений и перехода к следующему измерению для расчёта мощности

9. Входное гнездо + для измерений напряжения и мощности

10. Входное гнездо COM общего провода

11. Кнопка DC A/W ZERO установки на 0 мощности и значения постоянного тока

12. Кнопка записи REC

13. Символ пониженного напряжения батареи

14. Символы REC и NO

1, Открутите винты крепления задней крышки прибора и аккуратно снимите ее.

2. Установите элемент питания (9 В) в батарейный отсек, соблюдая полярность.

3. Установите заднюю крышку прибора и зафиксируйте ее винтами. Прибор готов к работе.

ПРЕДУПРЕЖДЕНИЕ. При включении питания прибора клещи не должны быть сомкнуты вокруг какого-либо провода, потому что при этом производится автоматическая установка на ноль остаточного магнитного потока через клещи. Если включение произведено при сомкнутых вокруг проводника с током клещах, то последующие измерения будут неточными.

Прибор автоматически выбирает диапазон измерения.

Перед проведением измерения убедитесь, что значение тока установлено на «0» при положении поворотного переключателя A. Если показания дисплея не равны нулю, то для установки их на «0» однократно нажмите кнопку DC A/W ZERO.

Для получения точных измерений необходимо, чтобы нанесенный на клещи знак «+» был направлен к источнику мощности.

Максимально допустимое постоянное напряжение равно 1000 В, переменное – 750 В. Не пытайтесь проводить измерения вне указанных пределов. Их превышение может привести к поражению электрическим током и к повреждению прибора.

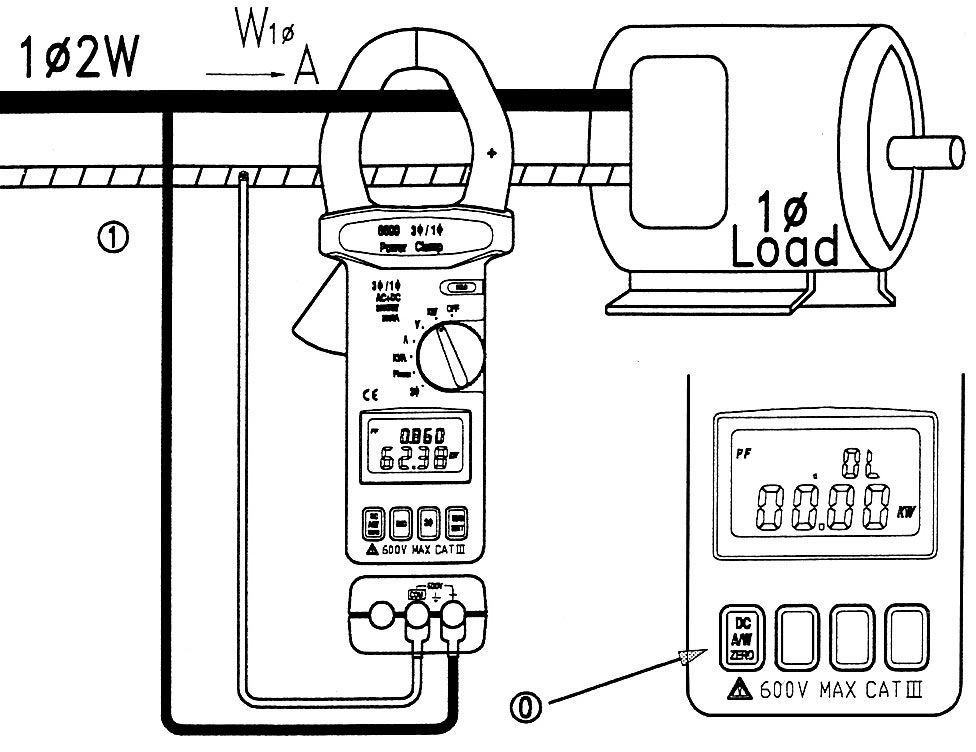

1. Включите питание прибора и установите поворотный переключатель в положение KW (см. рис.).

2. Если показания мощности не равны нулю, то однократно нажмите кнопку DC A/W ZERO для установки показания дисплея мощности в 0.

3. Подключите черный провод тестера к гнезду COM, а красный к гнезду +.

4. Подключите черный провод к нейтральной линии, а красный провод к фазной линии.

5. Сомкните клещи вокруг той линии, к которой присоединен провод красного цвета.

6. Прочитайте на дисплее значения мощности (kW) и cosφ (PF).

Одновременное измерение напряжения и частоты

1. Установите поворотный переключатель в положение V.

2. Подключите провода тестера к соответствующим гнездам (черный к COM, красный к +).

3. Присоедините провода тестера ПАРАЛЛЕЛЬНО измеряемой цепи.

4. Прочитайте на дисплее значения напряжения (V) и частоты (Hz).

Примечание. Минимальное напряжение, при котором работает частотомер, равно 1 В. Диапазон измерения частоты от 10 до 400 Гц. Если частота меньше 10 Гц, то на дисплее будет показано 0 Hz, а если частота превысит 400 Гц, то на дисплее появится надпись OL.

Одновременное измерение напряжения и тока

Следуйте указаниям раздела по измерению мощности переменного и постоянного тока при симметричной нагрузке для трех фаз. Тогда вы сможете прочитать на дисплее значения напряжения и тока.

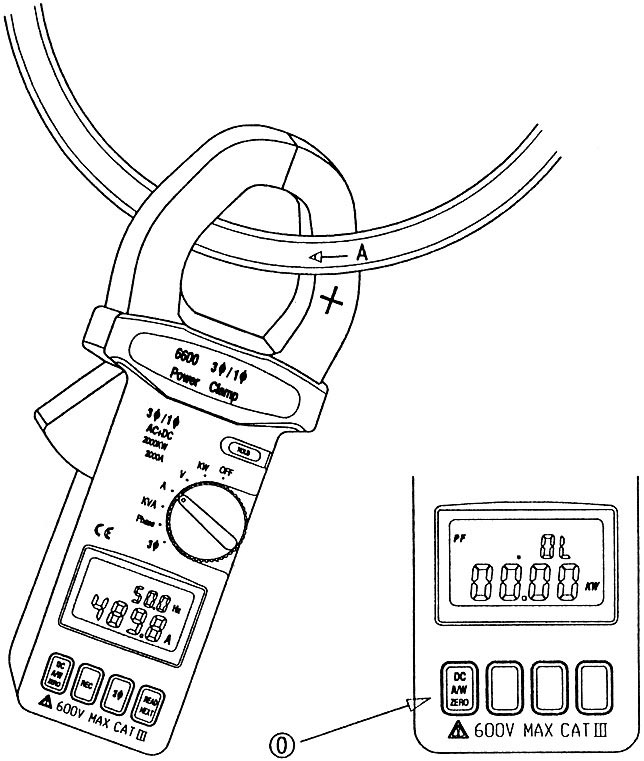

1. Установите поворотный переключатель в положение A (см. рис. 3).

2. Нажмите кнопку DC A/W ZERO для установки показаний прибора на «0».

3. Нажмите рычаг клещей до их открытия и полностью сомкните их вокруг провода, ток через который должен быть измерен. Воздушный зазор между щечками клещей недопустим.

4. Прочитайте на дисплее значения напряжения (A) и частоты (Hz).

Примечание. Минимальный ток для работы частотомера 5 А. Диапазон измерения частоты от 10 до 400 Гц. Если частота меньше 10 Гц, будет показано 0 Hz, а если частота превысит 400 Гц, появится надпись OL.

Переключите поворотный переключатель в положение KVA. В остальном процедура контроля совпадает с параграфом 1 при измерении мощности и cosφ переменного и постоянного тока для одной фазы на двух проводах (см. рис).

Значение KVAR является рассчитанным, и поэтому его точность зависит от точности измерения V, A и KW. Для получения значений KVAR с большей точностью при значениях PF более 0,93 (φ <22°), можно измерить сдвиг фазы и самостоятельно вычислить значение реактивной мощности по формуле (для идеальной синусоиды): KVAR=KVA×sinφ.

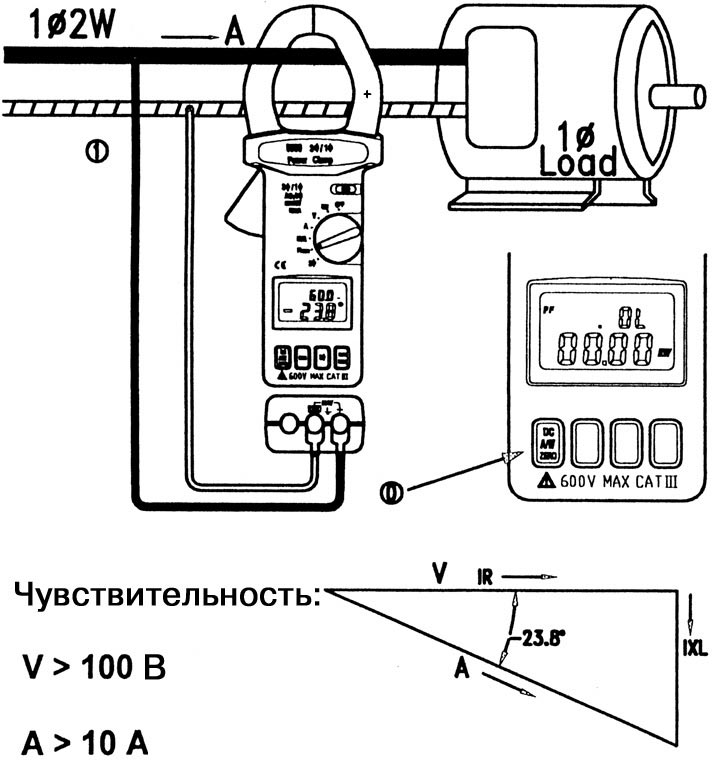

Чувствительность: по напряжению >100 В, по току >10 А.

1. Установите поворотный переключатель в положение «Phase» (см. рис.).

2. Подключите черный провод тестера к гнезду COM, а красный к гнезду +.

3. Подключите черный провод к нейтральной линии, а красный провод к фазной линии.

4. Сомкните клещи вокруг той линии, к которой присоединен провод красного цвета.

5. Если клещи обнаружат протекание тока, то на дисплее будет показан сдвиг фазы (в градусах) вместе с частотой напряжения.

6. Если клещи не обнаружат протекание тока, то вместо значения фазы на дисплей будет выведен пробел и будет показана только частота напряжения.

Примечание:

1. Индуктивная нагрузка: Отрицательный сдвиг фазы означает запаздывание тока относительно напряжения. Если подключение произведено правильно, то отрицательный сдвиг фазы также означает индуктивную нагрузку.

2. Емкостная нагрузка: Положительный сдвиг фазы означает опережение тока относительно напряжения. Если подключение произведено правильно, то положительный сдвиг фазы также означает емкостную нагрузку.

Одновременное измерение активной мощности и cosφ.

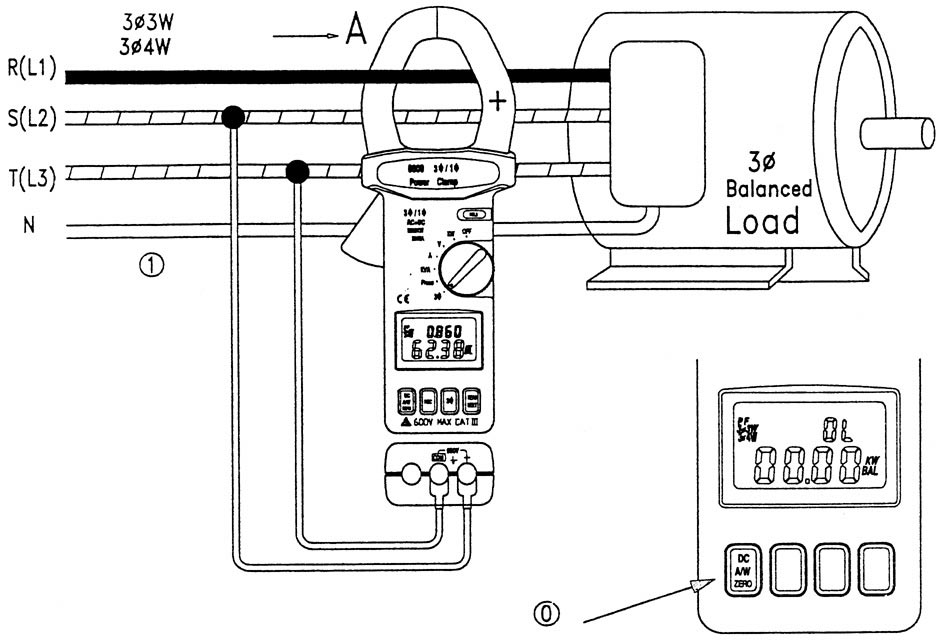

1. Установите поворотный переключатель в положение 3ϕ (см. рис.).

2. На дисплее будут показаны надписи 3ϕ3W, 3ϕ4W и BAL указывающая на измерение мощности для симметричной нагрузки.

3. Вставьте провода тестера в соответствующие гнезда.

4. Выберите один из фазных проводов (например, R или L1) в качестве общего и присоедините к нему провод черного цвета от гнезда COM.

5. Присоедините красный провод от гнезда + к другому фазному проводу (например, S или L2).

6. Сомкните клещи на третьем фазном проводе (например, T или L3).

7. Прочтите на дисплее значения мощности (kW) и cosφ (PF).

8. Для получения показания дисплея полной (KVA) и реактивной (KVAR) мощностей нажмите кнопку READ/NEXT.

9. Для получения показания дисплея напряжения (V) и тока (A) еще раз нажмите кнопку READ/NEXT.

10. Для того, чтобы вернуться к показаниям мощности и cosφ снова нажмите кнопку READ/NEXT.

Одновременный контроль полной и реактивной мощностей

Выполните действия 1-10 предыдущего пункта. Затем однократно нажмите клавишу READ/NEXT и подождите 1,5 с. На дисплее будут показаны значения кажущейся (KVA) и реактивной (KVAR) мощностей.

Одновременное измерение напряжения и тока.

Выполните действия 1-10, как описано в первом пункте выше. Затем дважды нажмите клавишу READ/NEXT и подождите 1,5 с. На дисплее будут показаны значения напряжения (V) и тока (A).

Примечание. Для измерения мощности в трехфазной симметричной нагрузке специальный подбор фаз не требуется.

Для выяснения, является ли нагрузка емкостной или индуктивной, см. примечание в пункте "Как измерить сдвиг фазы"

1. В этом случае требуется провести два замера: WRS (или WL1L2) и WST (или WL3L2).

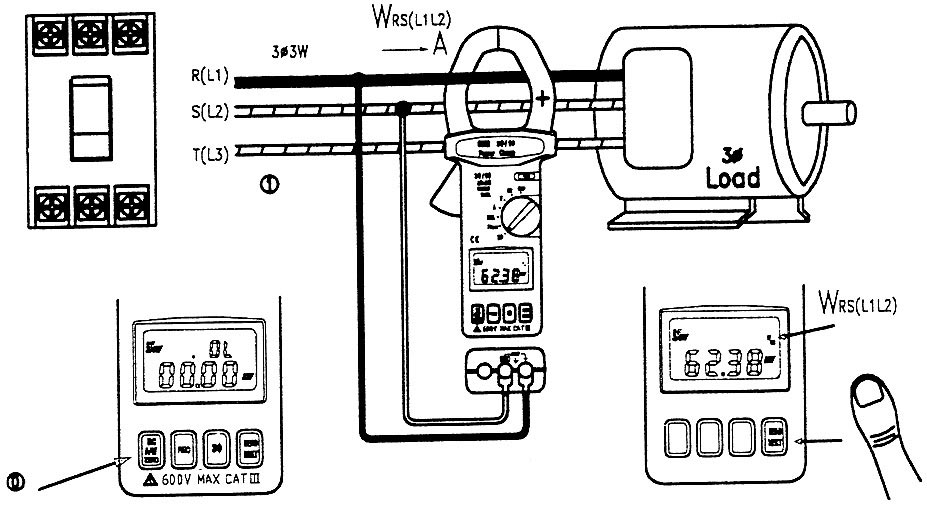

2. Сначала замеряется WRS (или WL1L2) (см. рис. а)).

2.1. Установите поворотный переключатель в положение 3ϕ.

2.2. Однократно нажмите кнопку 3ϕ3W/3ϕ4W и на дисплее останется только надпись 3ϕ3W. В этот момент на дисплее появляется мигающая надпись WRS, подсказывающая какой замер должен быть произведен.

2.3. Вставьте провода тестера в соответствующие гнезда.

2.4. Выберите один из фазных проводов (например, S или L2) в качестве общего и присоедините к нему провод черного цвета от гнезда COM.

2.5. Присоедините провод красного цвета от гнезда + к другому фазному проводу (например, R или L1).

2.6. Сомкните клещи на фазном проводе R или L1.

2.7. Подождите до тех пор, пока показания дисплея не перестанут изменяться, и нажмите кнопку READ/NEXT,

тогда надпись WRS исчезнет. В этот момент WRS записана в память, и на дисплее появляется мигающая надпись WST, подсказывающая пользователю о необходимости проведения следующего замера.

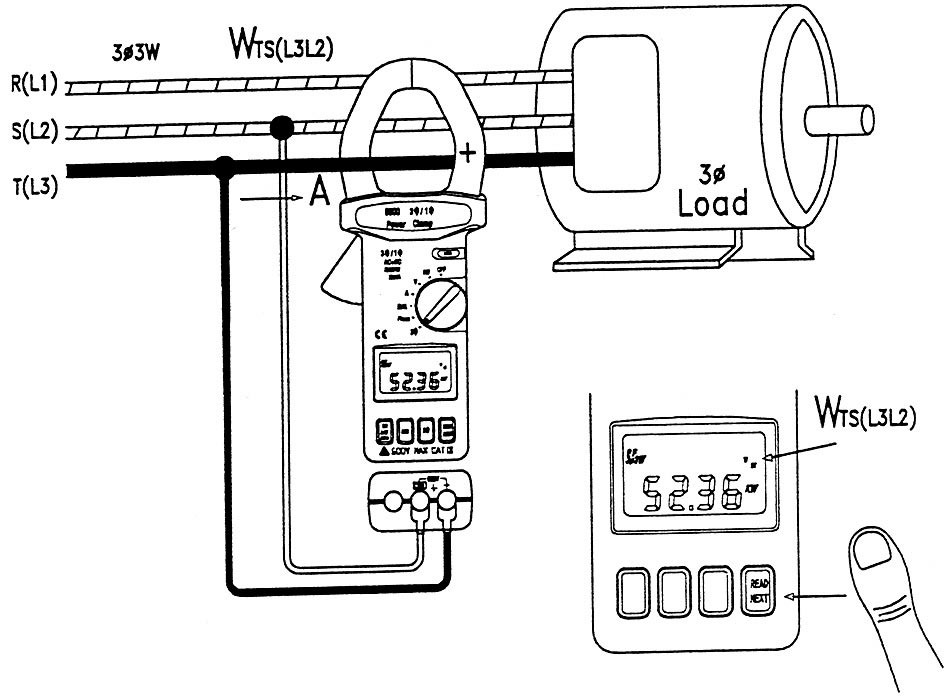

3. Затем замеряется WST (или WL3L2) (см. рис. б)).

3.1. Отключите провод красного цвета от того фазного провода, вокруг которого сомкнуты клещи.

3.2. Присоедините этот провод к третьему фазному проводу (то есть T или L3).

3.3. Снимите клещи с фазного провода.

3.4. Сомкните клещи на том же фазном проводе, к которому присоединен провод красного цвета (то есть T или L3).

3.5. Подождите до тех пор, пока показания дисплея не перестанут изменяться, и нажмите кнопку READ/NEXT, тогда надпись WST исчезнет. В этот момент WST записана в память.

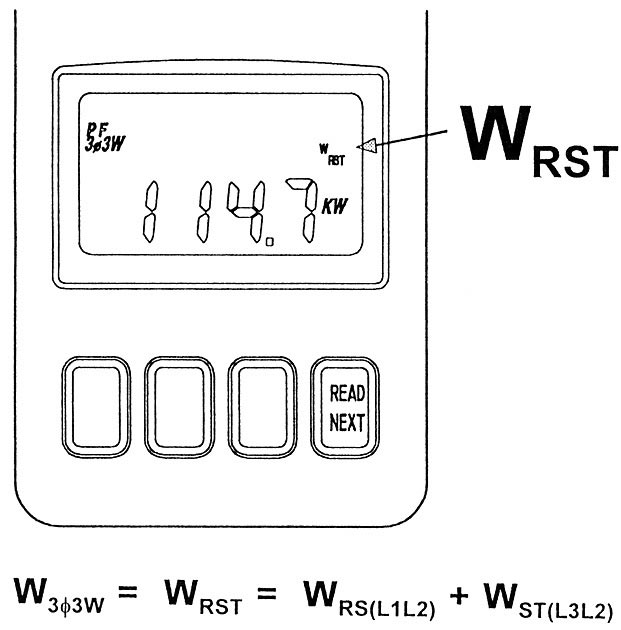

4. Сразу после нажатия кнопки READ/NEXT, завершающего замеры WRS и WST прибор складывает эти значения и показывает сумму на дисплее. При этом на дисплее появляется надпись WRST, указывающая на измерение мощности в режиме 3ϕ3W несимметричной нагрузки (см. рис. в)). В этом режиме значение cosφ не выводится.

Примечание. Как только один из фазных проводов выбран в качестве общего (COM), при последующих замерах пользователю не разрешается изменять этот выбор. Например, если в качестве общего провода выбран S (или L2), то измерение мощности при несимметричной нагрузке для трех фаз на трех проводах, этот же провод должен быть присоединен к проводу COM, как при замере WRS, так и при замере WST.

В режиме 3ϕ3W один из замеров WRS или WST может оказаться отрицательным. Так что для получения правильного измерения пользователь должен удостовериться в правильности всех подключений.

1. В этом случае требуется провести три замера: WRS (или WL1), WS (или WL2) и WT (или WL3).

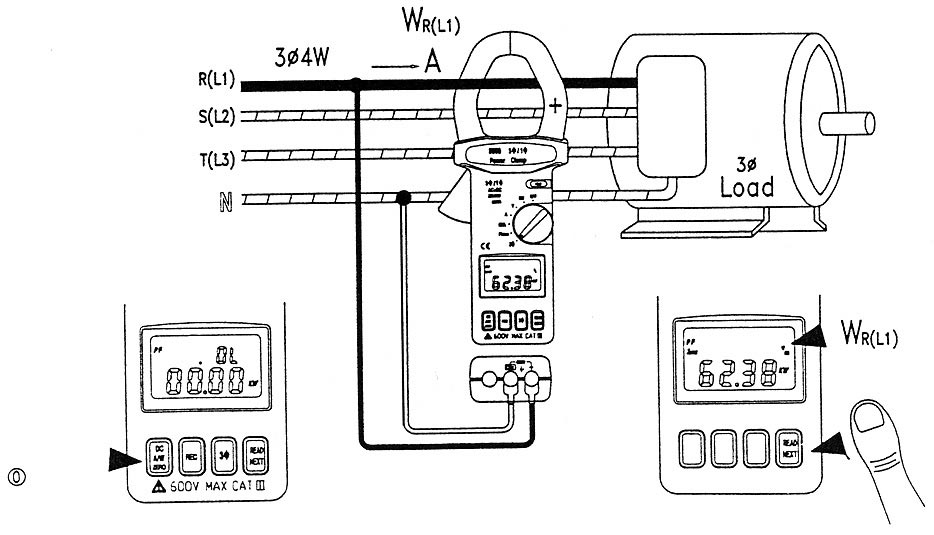

2. Сначала замеряется WR (или WL1) (превый рисунок).

2.1. Установите поворотный переключатель в положение 3ϕ.

2.2. Дважды нажмите кнопку 3ϕ3W/3ϕ4W и на дисплее останется только надпись 3ϕ4W. В этот момент на дисплее появляется мигающая надпись WR, подсказывающая какой замер должен быть произведен.

2.3. Вставьте провода тестера в соответствующие гнезда.

2.4. Присоедините провод черного цвета от гнезда COM к нейтральному проводу.

2.5. Присоедините провод красного цвета от гнезда + к фазному проводу (например, R или L1).

2.6. Сомкните клещи на том же фазном проводе (то есть R или L1).

2.7. Подождите до тех пор, пока показания дисплея не перестанут изменяться, и нажмите кнопку READ/NEXT, тогда надпись WR исчезнет. В этот момент WR записана в память, и на дисплее появляется мигающая надпись WS, подсказывающая о необходимости проведения следующего замера.

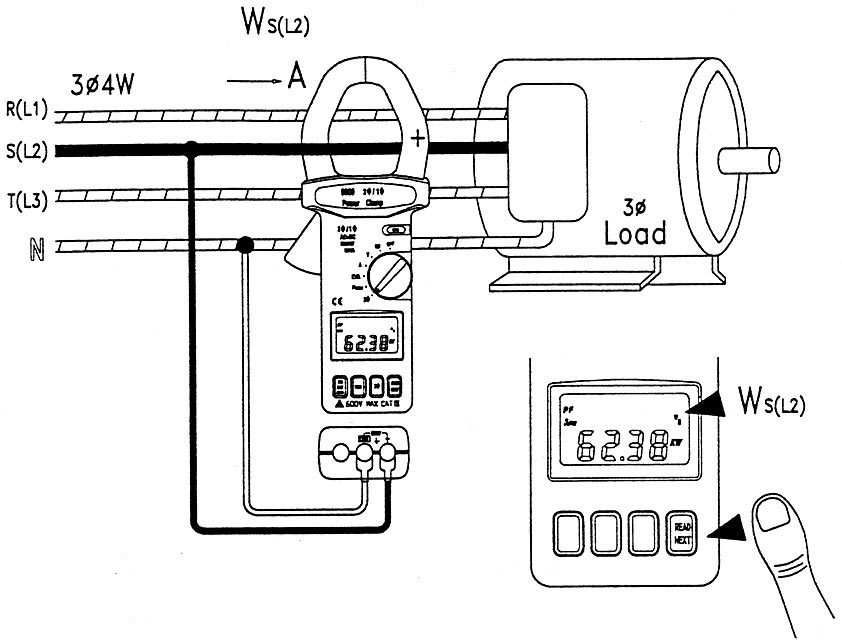

3. Затем замеряется WS (или WL2) (второй рисунок).

3.1. Отключите провод красного цвета от того фазного провода, вокруг которого были сомкнуты клещи в пункте 2.

3.2. Присоедините этот провод к следующему фазному проводу (то есть S или L2).

3.3. Снимите клещи с фазного провода.

3.4. Сомкните клещи на том же фазном проводе, к которому присоединен провод красного цвета (то есть S или L2).

3.5. Прибор автоматически выберет диапазон измерений.

3.6. Подождите до тех пор, пока показания дисплея не перестанут изменяться, и нажмите кнопку READ/NEXT, тогда надпись WS исчезнет. В этот момент WS записана в память.

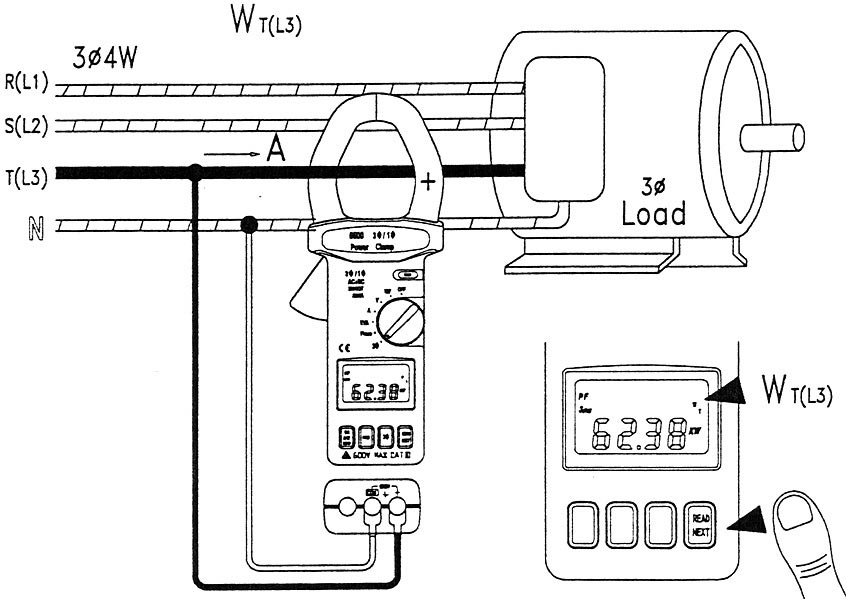

4. После этого замеряется WT (или WL3) (третий рисунок).

4.1. Отключите провод красного цвета от того фазного провода, вокруг которого были сомкнуты клещи в пункте 3.

4.2. Присоедините этот провод к третьему фазному проводу (то есть T или L3).

4.3. Снимите клещи с фазного провода.

4.4. Сомкните клещи на том же фазном проводе, к которому присоединен провод красного цвета (то есть T или L3).

4.5. Подождите до тех пор, пока показания дисплея не перестанут изменяться, и нажмите кнопку READ/NEXT, тогда надпись WT исчезнет. В этот момент WT записана в память.

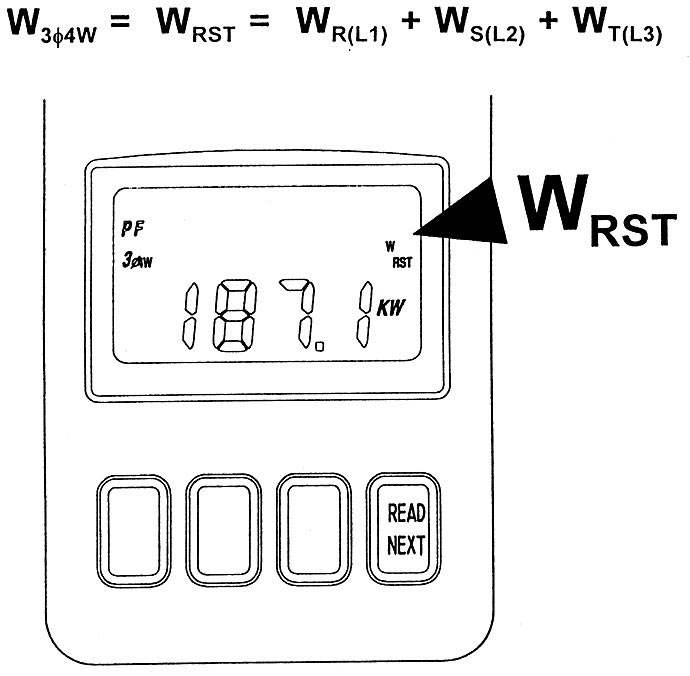

5. Сразу после нажатия кнопки READ/NEXT завершающего замеры WR, WS и WT, прибор складывает эти значения и показывает сумму на дисплее. При этом на дисплее появляется надпись WRST, указывающая на измерение мощности в режиме 3ϕ4W несимметричной нагрузки (четвертый рисунок). В этом режиме значение cosφ не выводится.

В режиме 3ϕ4W все три замера WR, WS и WT должны быть положительными. Если хотя бы одно из значений отрицательно, проверьте правильность выполнения инструкции. Для получения правильного измерения пользователь должен удостовериться в правильности выполнения всех подключений

Измерение мощности в однофазной трехпроводной схеме подобны измерениям в трехфазной трехпроводной схеме при несимметричной нагрузке за исключением терминологии.

1. В этом случае требуется провести два замера: WRS (или WL1G) и WST (или WL2G).

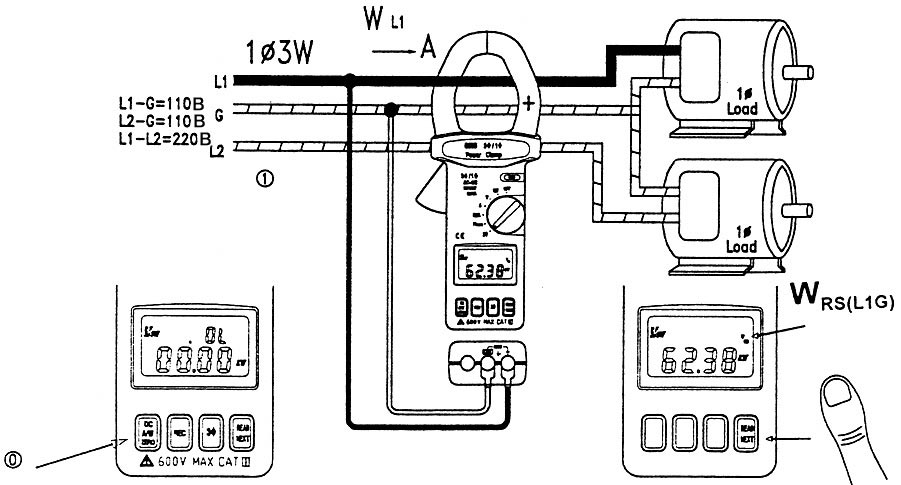

2. Сначала замеряется WRS (см. первый рисунок).

2.1. Установите поворотный переключатель в положение 3ϕ.

2.2. Однократно нажмите кнопку 3ϕ3W/3ϕ4W, и на дисплее останется только надпись 3ϕ3W. В этот момент на дисплее появляется мигающая надпись WRS, подсказывающая какой замер должен быть произведен.

2.3. Вставьте провода тестера в соответствующие гнезда.

2.4. Присоедините провод черного цвета от гнезда COM к заземляющему проводу.

2.5. Присоедините провод красного цвета от гнезда + к фазному проводу (например, L1).

2.6. Сомкните клещи на том же фазном проводе, что и в предыдущем пункте (то есть L1).

2.7. Подождите до тех пор, пока показания дисплея не перестанут изменяться, и нажмите кнопку READ/NEXT, тогда надпись WRS исчезнет. В этот момент WRS записана в память, и на дисплее появляется мигающая надпись WST, подсказывающая о необходимости проведения следующего замера.

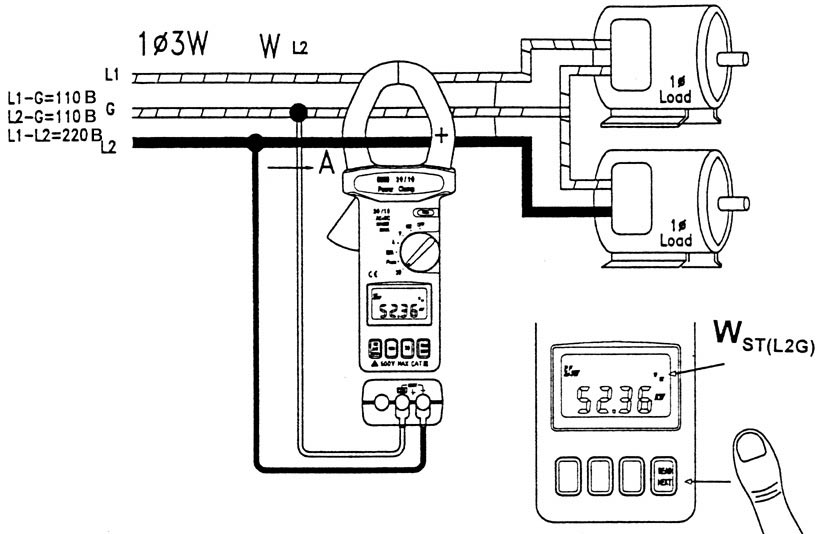

3. Затем замеряется WST (см. средний рисунок).

3.1 Отключите провод красного цвета от того фазного провода, вокруг которого сомкнуты клещи.

3.2 Присоедините этот провод к другому фазному проводу (то есть L2).

3.3 Снимите клещи с фазного провода.

3.4 Сомкните клещи на том же фазном проводе, к которому присоединен провод красного цвета (L2).

3.5 Подождите до тех пор, пока показания дисплея не перестанет изменяться, и нажмите кнопку READ/NEXT, тогда надпись WST исчезнет. В этот момент WST записана в память.

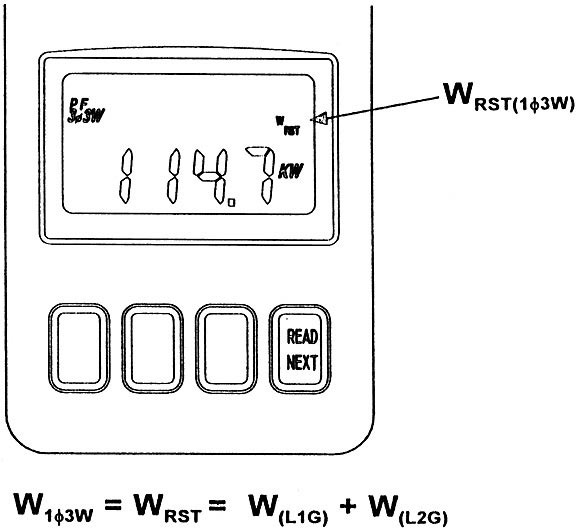

4. Сразу после нажатия кнопки READ/NEXT, завершающего замеры WRS и WST, прибор складывает эти значения и показывает сумму на дисплее. При этом на дисплее появляется надпись WRST, указывающая на измерение мощности в режиме 1ϕ3W несимметричной нагрузки (см. третий рисунок ). В этом режиме значение cosφ не выводится.

При проведении замеров в режиме 3ϕ4W для несимметричной нагрузки запишите в память результаты замеров для каждой из фаз (KWR, PFR, KWS, PFS, KWT, PFT) при помощи кнопки REC.

1. Определите значения реактивных мощностей (KVARR, KVARS, KVART) для каждой из фаз.

2. На основе этих данных для улучшения коэффициента использования мощности можно приобрести конденсаторы в однофазном или трехфазном исполнении на соответствующие рабочее напряжение и частоту.

3. Необходимое значение емкости конденсатора вычисляется по формуле:

Емкость (Фарад) , где f – частота в герцах, V – напряжение фазы.

4. Рекомендуется при расчете использовать слегка заниженные значения реактивной мощности.

1. Определите значение реактивной мощности.

2. На основе этих данных для улучшения коэффициента использования мощности можно приобрести конденсатор в трехфазном исполнении на соответствующие рабочее напряжение и частоту.

3. Необходимое значение емкости конденсатора вычисляется по формуле:

Емкость (Фарад) , где f – частота в герцах, V – напряжение фазы.

4. Рекомендуется при расчете использовать слегка заниженные значения реактивной мощности.

1. Определите значения реактивной мощности.

2. На основе этих данных для улучшения коэффициента использования мощности можно приобрести конденсаторы на соответствующие рабочее напряжение и частоту.

3. Необходимое значение емкости конденсатора вычисляется по формуле:

Емкость (Фарад) , где f – частота в герцах, V – напряжение фазы.

4. Рекомендуется при расчете использовать слегка заниженные значения реактивной мощности.

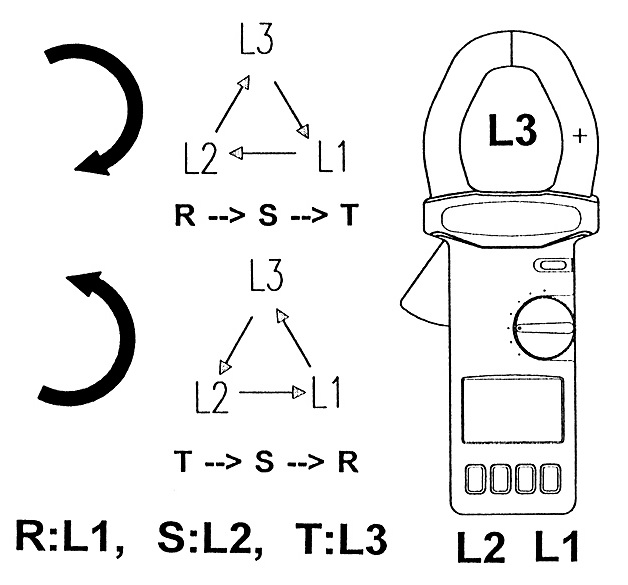

Примечание. Индикация чередования фаз не ограничивается случаем симметричной трехфазной нагрузки. Она может использоваться в более общих случаях, когда показываемый прибором cosφ > 0,1.

Переключите прибор в режим трехфазной симметричной нагрузки, при этом он автоматически выявит чередование фаз.

1. Установите поворотный переключатель в положение 3ϕ.

2. Присоедините провод красного цвета от гнезда + к R (или L1), провод черного цвета от гнезда COM к S (или L2) и сомкните клещи вокруг T (или L3). Лицевая сторона клещей (со знаком +) при этом должна быть повернута в сторону источника.

3. Если чередование фаз происходит по часовой стрелке, то на дисплее будет показана последовательность букв R, S, T (см. рис. 16).

4. Если чередование фаз происходит против часовой стрелки, то на дисплее будет показана последовательность букв T, S, R (см. рис. 16).

5. Если ток в фазе, вокруг которой сомкнуты клещи, не обнаружен, то на дисплее останется только одна из букв R, S, T.

В память прибора может быть записано 4 набора данных. Для переноса данных с дисплея в память нажмите кнопку REC. Если в памяти уже записано 4 набора, то на дисплее появляется надпись FULL. При выключении питания записанные в память прибора данные теряются. Если в памяти прибора хранятся какие-то данные, то на дисплее появляется надпись REC.

Примечание. Если на дисплее отображена только надпись REC, это означает хранение данных в памяти.

Для чтения данных из памяти необходимо нажать кнопку READ/NEXT только тогда, когда поворотный переключатель не находится в положении 3ϕ.

Сразу же после нажатия кнопки сначала выводится номер, а затем данные. В режиме чтения на дисплее появляется надпись REC, NO.

Для выхода из режима чтения достаточно повернуть поворотный переключатель.

Примечание. Если на дисплее отображена надпись REC, NO, это означает, что это не результаты текущих измерений, а чтение данных из памяти.
