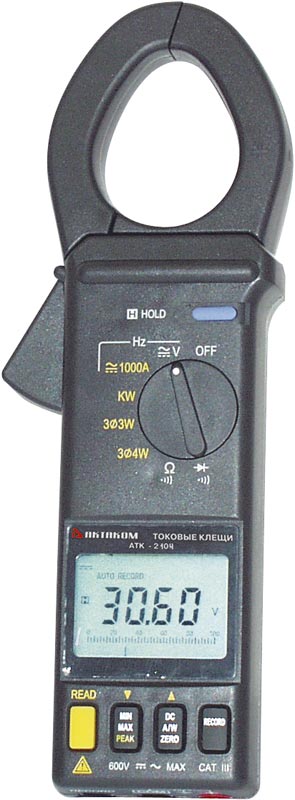

АКТАКОМ АТК-2104 Клещи токовые многофункциональные

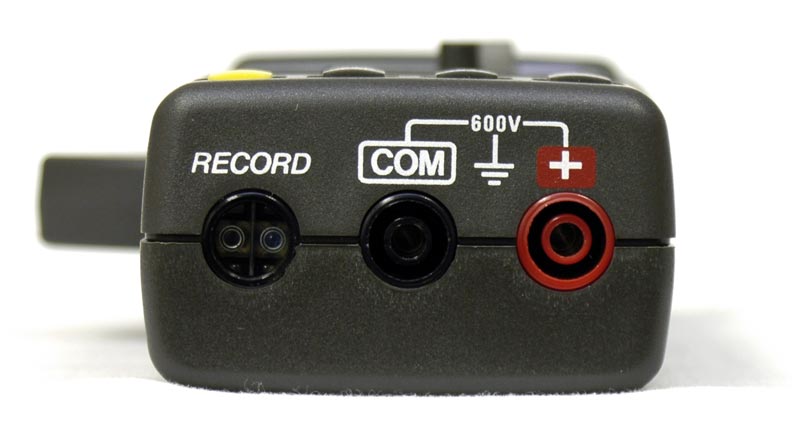

АТК-2104 Клещи токовые многофункциональные - вид снизу

◄ ►

Торговая марка:
Снято с производства
Замена: АСМ-2348, АТК-2040

Токовые клещи-ваттметр. Измерение активной, реактивной и полной мощности в одно- и трех-фазных сетях, постоянного и переменного (45...500 Гц) тока (0,1...1000 А), постоянного (0,1...600 В) и переменного напряжения (0,1...600 В), cos (φ), сопротивления (1 Ом...10 кОм), частоты (0,1 Гц...5 кГц). True RMS. Фиксация значений, диаметр до 46 мм. Базовая погрешность 0,5%. Графическая шкала, двойной ЖКИ. Габариты 260х93х45 мм. Вес 450 г. RS-232.
Поставка для использования вне сферы метрологического контроля и надзора.

Розничная цена: недоступно

НДС включён в цену

Есть на складе

Клещи токовые АКТАКОМ АТК-2104 обладают богатым набором измерительных функций, необходимых электрикам при проверке и ремонте различных электроустановок, включая измерение активной и полной мощности, а также других параметров электросетей. Токовые клещи АТК-2104 способны измерять истинные среднеквадратичные значения тока и напряжения (True RMS), что позволяет получать корректные результаты на сигналах несинусоидальной и искажённой формы. Кроме того, в токовых клещах АТК-2104 имеется графическая шкала, что даёт возможность наблюдать динамику изменения измеряемой величины.

Технические характеристики

Измерение активной (до 600 кВт) и полной мощности в однофазных (1ф2п, 1ф3п) и трехфазных (3ф3п, 3ф4п) сетях
Измерение коэффициента мощности (PF)
TrueRMS измерения (45...500 Гц)
Скорость измерения: 2 изм/сек (цифровая шкала), 5 изм/сек (аналоговая шкала)
Фиксация максимальных и минимальных значений
Измерение пиковых значений, обнаружение помех (1 мс)
Проверка диодов
Прозвонка цепи (звуковой сигнал <50 Ом)
Диаметр обхвата 46 мм
Регистратор на 4000 записей в непрерывном режиме, 25 записей в ручном режиме
Автоотключение через 30 минут
Двойной 4-разрядный дисплей ЖКИ
Аналоговая шкала 40 сегментов
RS-232
Питание 1х9 В, батарея типа "Крона"
Габаритные размеры 260х93х45 мм
Масса 450 г
Габаритные размеры в упаковочной таре 173х65х270, вес 0,86 кг.

Измерение постоянного тока

Диапазон	Разрешение	Погрешность	Защита от перегрузки
1000 А	0,1 А	±(4,0 % + 10 е.м.р.)	1100 А

Измерение переменного тока

Диапазон	Разрешение	Погрешность	Частотный диапазон	Защита от перегрузки
1000 А	0,1 А	±(4,0 % + 10 е.м.р.)	45...500 Гц	1100 А

Измерение активной мощности

Диапазон	Разрешение	Погрешность	Частотный диапазон	Коэффициент мощности
19,5 кВт (<150 А)	0,01 кВт	±(4,0 % + 10 е.м.р.)	45...500 Гц	PF=0,5...1 (Θ<60°)
600 кВт (>150 А)	0,1 кВт	±(4,0 % + 10 е.м.р.)	45...500 Гц	PF=0,5...1 (Θ<60°)

Измерение полной мощности

Диапазон	Разрешение	Погрешность	Частотный диапазон	Коэффициент мощности
19,5 кВА (<150 А)	0,01 кВА	±(4,0 % + 10 е.м.р.)	45...500 Гц	PF=0,5...1
600 кВА (>150 А)	0,1 кВА	±(4,0 % + 10 е.м.р.)	45...500 Гц	PF=0,5...1

Измерение коэффициента мощности

Диапазон	Разрешение	Погрешность
0,000...1,000	0,001	±2,0 %

Измерение напряжения постоянного тока

Диапазон	Разрешение	Погрешность	Входное сопротивление	Защита от перегрузки
600 В	0,1 В	±(0,5 % + 5 е.м.р.)	1 МОм	600 В

Измерение напряжения переменного тока

Диапазон	Разрешение	Погрешность	Входное сопротивление	Частотный диапазон	Защита от перегрузки
600 В	0,1 В	±(0,5 % + 5 е.м.р.)	1 МОм	45...500 Гц	600 Вскз

Измерение сопротивления

Диапазон	Разрешение	Погрешность	Напряжение открытой цепи	Защита от перегрузки
10 кОм	1 Ом	±(1 % + 5 е.м.р.)	не более 3,2 В	600 Вскз

Измерение частоты

Диапазон	Разрешение	Погрешность	Чувствительность по напряжению	Защита от перегрузки
1 кГц	0,1 Гц	±(0,5 % + 5 е.м.р.)	10 В или 10 А	600 В/1100 А
5 кГц	1 Гц	±(0,5 % + 5 е.м.р.)	10 В или 10 А	600 В/1100 А

Стандартная комплектация

Токовые клещи
Соединительные провода
Футляр для переноски
Эксплуатационный документ

Дополнительная комплектация

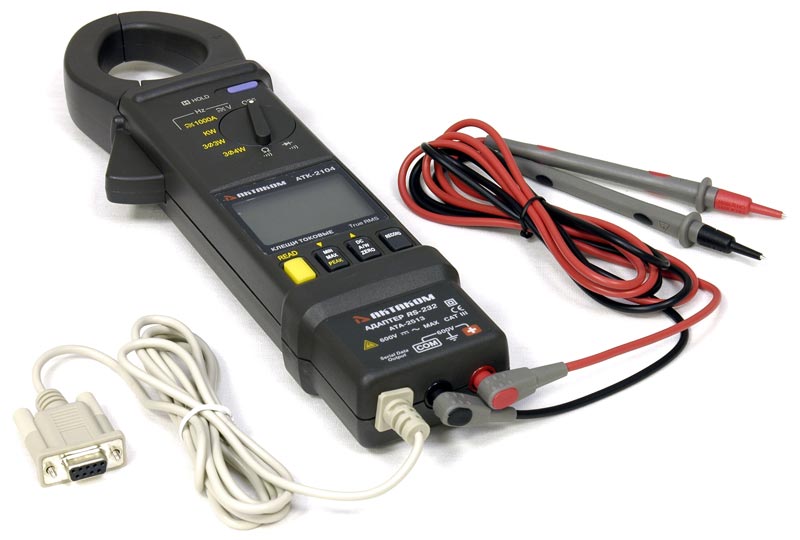

Адаптер АТА-2513 для подключения к ПК через интерфейс RS-232
Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5N, PTL907-2, PTL908-1, PTL908-2, PTL908-3
Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
Насадка-пробник АСА-2366
Миниклипса АСА-2554
Программное обеспечение AVCM Программное обеспечение для токовых клещей

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Совместимое программное обеспечение

AVCM Программное обеспечение для токовых клещей
Приложение AKTAKOM Virtual ClampMeter (AVCM) предназначено для ввода в компьютер, отображения, обработки и сохранения в файлы данных, полученных от токовых клещей AKTAKOM ATK-2104. Для соединения с прибором обязательно требуется Адаптер АТА-2513

Часто задаваемые вопросы

Какие условия эксплуатации предусмотрены для данных токовых клещей?

Каково назначение органов управления токовых клещей АТК-2104?

Какие условия эксплуатации предусмотрены для данных токовых клещей?
Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения. Измерение напряжения, используя гнёзда для измерения тока. Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях. Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи. Растягивать с усилием измерительные щупы прибора. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

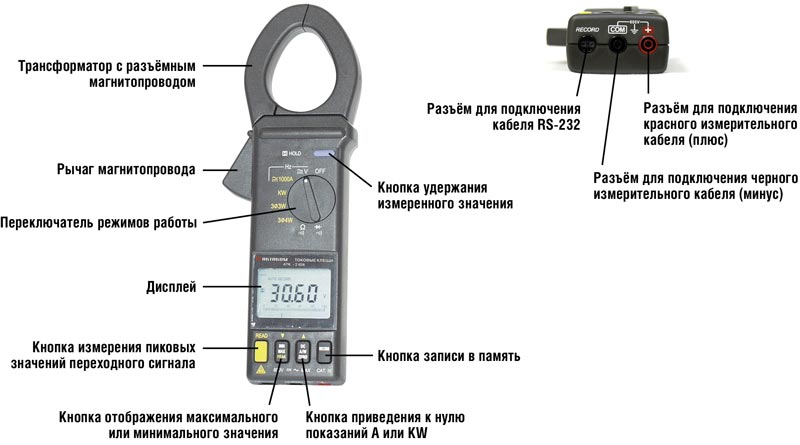

Каково назначение органов управления токовых клещей АТК-2104?
Наверх

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
