Гибкие токоизмерительные клещи-адаптер, измерение переменного тока 0,1...3000 А True-RMS (45...65 Гц), погрешность 1%, регистрация пиковых значений (39 мкс для 50 Гц, 33 мкс для 60 Гц); измерение частоты 45...65 Гц с разрешением 0,1 Гц с погрешностью ±0,2 Гц; измерение напряжения 4,0...600,0 В с разрешением 0,1 В с погрешностью ±0,5%; регистрация MIN и MAX значений, функция HOLD, диаметр охвата клещей 170 мм; рабочая температура: -10...+50 °С; питание: 1,5 В х 2; габариты 130х80х43 мм; масса 450 г.

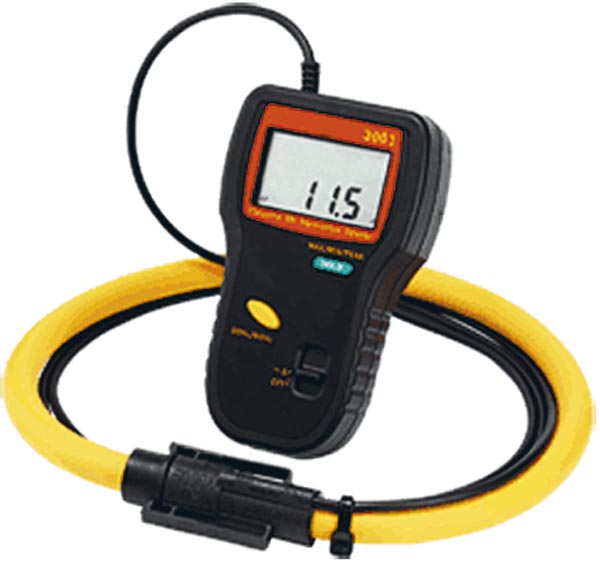

Клещи токовые АКТАКОМ АТК-2011 предназначены для бесконтактного измерения переменного тока в широком диапазоне (до 3000 А). Токоизмерительные клещи АТК-2011 способны измерять истинные среднеквадратичные значения тока и напряжения (True RMS), что позволяет получать корректные результаты на сигналах несинусоидальной и искажённой формы. Отличительной чертой токовых клещей АТК-2011 является гибкий магнитопровод большого диаметра, благодаря чему прибор можно использовать даже в труднодоступных местах.
Возможности
Гибкий магнитопровод диаметром 170 мм
Регистрация MIN и MAX значений
Регистрация пиковых значений
Технические характеристики
Измеряемая величина
Диапазон
Разрешение
Погрешность
Переменный ток
0...3000 А
0,1 А
±1 %
Переменное напряжение
3...600 В
0,1 В
±0,5 % ± 5 е.м.р.
Рабочая температура -10...+50 °С
Питание 1,5 В х 2
Габаритные размеры 130х80х43 мм
Масса 450 г
Габаритные размеры в упаковочной таре 70х320х330, вес 2,5 кг.
Какие условия эксплуатации предусмотрены для данных токовых клещей?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 495 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнёзда для измерения тока.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
Растягивать с усилием измерительные щупы прибора.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Как подключить токовые клещи АТК-2011 и АТК-2012 для измерения силы тока?
При работе всегда одевайте изолирующие перчатки. Убедитесь что к прибору не подсоединены провода для измерения напряжения.
Замкните измерительный магнитопровод вокруг проводника как показано на рисунке. Магнитопровод должен находится на расстоянии не менее 25 мм от проводника.
Как измерить силу переменного тока (скз) токовыми клещами АТК-2011 и АТК-2012?
1. Установите переключатель в положение «А».
2. Клавишей 50/60 Гц выберите нужную частоту. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.
3. На дисплее будет индицироваться измеренное значение. Измеренная частота будет отображаться на верхней строке ЖКИ.
4. Если измеренное значение переменного тока на входе больше максимального значения диапазона, на индикаторе отобразится символ 0L. Если значение силы тока меньше 30 А, значение частоты будет отображаться как 0.
2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.
3. Измеряемое значение высветится на ЖКИ. При нажатии клавиши “Hold” на дисплее будут последовательно индицироваться, соответственно, символ “Hold”, “Max”, “Min”, “Peak”. Также будет соответственно отображаться значение: удержанное, максимальное, минимальное или пиковое.
4. Для отображения текущего измеренного значения силы тока удерживайте нажатой клавишу Hold более 2 с.
Примечания:
функция «Peak» используется для индикации максимального значения силы тока. Время оцифровки для функции «Peak» 39 нс (50 Гц), 33 нс (60 Гц). Функции “Hold”, “Max”, “Min” отображают скз силы тока.
Как измерить напряжение переменного тока (скз) токовыми клещами АТК-2011 и АТК-2012?
Осторожно! Максимальное значение напряжения переменного тока на входе – 600 В. Не пытайтесь измерить напряжение, выходящее за данное значение. Несоблюдение этого требования может привести к поражению электрическим током и повреждению прибора.
2. Вставьте провода в гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.
3. Считайте измеренное значение скз с ЖКИ.
4. Если измеренное значение напряжения переменного тока меньше 10 В, частота сигнала будет отображаться 0. Если измеренное значение напряжения переменного тока на входе больше максимального значения диапазона, будет индицироваться символ 0L.
Как провести регистрацию текущего, максимального, минимального и пикового значения для напряжения переменного тока токовыми клещами АТК-2011 и АТК-2012?
1. Установите переключатель на V. Клавишей 50/60 Гц выберите нужную частоту.
2. Вставьте провода во входные гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.
3. Измеренное значение высветиться на ЖКИ. При нажатии клавиши Hold на дисплее последовательно будут индицироваться символы “Hold”, “Max”, “Min”, “Peak”. Также будет соответственно отображаться значение: удержанное, максимальное, минимальное или пиковое.
4. Для отображения текущего значения напряжения переменного тока удерживайте нажатой клавишу Hold более 2 с.
Примечание: функция «Peak» используется для индикации максимального значения напряжения. Время оцифровки для функции «Peak» 39 нс (50 Гц), 33 нс (60 Гц). Функции “Hold”, “Max”, “Min” отображают скз напряжения переменного тока. Наверх
Как очистить память в токовых клещах АТК-2012 и АТК-2011?
Для очистки памяти регистрации данных удерживайте нажатой
клавишу REC при включении прибора. Наверх
Как установить интервал записи данных в токовых клещах АТК-2011 и АТК-2012?
После очистки памяти на ЖКИ будет индицироваться символ REC и интервал времени регистрации в секундах. Для увеличения/уменьшения интервала времени используйте клавиши ▲ и ▼. Для возврата в режим обычных измерений снова нажмите клавишу REC.
Как выключить функцию автоматического отключения питания в токовых клещах АТК-2011 и АТК-2012?
Прибор имеет функцию автоматического отключения питания после 30 минут работы. Для отключения функции удерживайте нажатой кнопку “Func” более 2 секунд до звукового сигнала.
