Разрядность дисплея 2000-9999. TrueRMS. Постоянный ток до 200 А (±2.0%); переменный ток до 200 А (±2.5%); постоянное напряжение до 600 В (±1,0%); переменное напряжение до 600 В (±1.5%); сопротивление до 1000 Ом (±3%); прозвонка цепи, проверка диодов. Удержание показаний, MAX/MIN, удержание пиков, установка нуля. Бесконтактный детектор напряжения. Фонарик. Охват 17,78 мм. Питание 3 В (2xAAA). Габаритные размеры 178х65х32. Вес 170 гр.

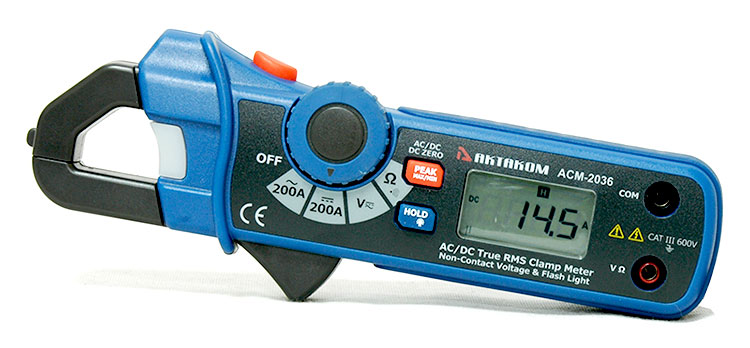

Токовые клещи АКТАКОМ АСМ-2036 обладают широким набором функций, необходимых электрикам при обслуживании различных электроустановок, включая бесконтактный детектор напряжения и фонарик. Клещи токовые АСМ-2036 способны измерять истинные среднеквадратичные значения тока и напряжения (True RMS), что позволяет получать корректные результаты на сигналах несинусоидальной и искажённой формы. В токовых клещах АСМ-2036 имеется графическая шкала, что даёт возможность наблюдать динамику изменения измеряемой величины.
Возможности токовых клещей АСМ-2036
Дисплей ЖК (2000/9999 отчетов) с подсветкой
Графическая (аналоговая) шкала 32 сегмента
True RMS измерения (50/400 Гц)
Входной импеданс 1 МОм (постоянное и переменное напряжение)
Какие условия эксплуатации предусмотрены для данных токовых клещей?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 495 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнёзда для измерения тока.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
Растягивать с усилием измерительные щупы прибора.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Как использовать детектор напряжения в токовых клещах АСМ-2036?
Переведите поворотный переключатель 5 (рис.1) в любое положение измерения. Поднесите прибор к розетке. В случае наличия напряжения в сети, питающей розетку, индикатор 3 (рис.1) загорится красным цветом.
Как измерить max и min значения тока, напряжения или сопротивления токовыми клещами АСМ-2036?
Для перехода в режим измерения наибольшего и наименьшего значений используйте кнопку PEAK MAX/MIN (AC/DC DC ZERO).
Режим фиксации наибольшего или наименьшего из измеренных значений работает при измерениях силы постоянного тока, напряжения и сопротивления. После выбора фиксации максимального значения (на дисплее активируется индикатор MAX) на дисплее отображается наибольшее за время измерений в этом режиме значение.
После выбора фиксации максимального значения (на дисплее активируется индикатор MIN) на дисплее отображается наименьшее за время измерений в этом режиме значение. При выборе режима MAX/MIN на дисплее будут отображаться текущие значения измерений, но в памяти будут сохранятся наибольшее и наименьшее показания.
Как измерить амплитудное значение силы переменного тока токовыми клищами АСМ-2036?
Для перехода в режим измерения амплитудного значения используйте кнопку PEAK MAX/MIN (AC/DC DC ZERO).
Режим фиксации амплитудного значения работает при измерениях силы переменного тока. После выбора режима (активируется индикатор PEAK) на дисплее будет показано измеренное амплитудное (от пика до пика) значение силы переменного тока.
Как удержать показания и включить подсветку дисплея в токовых клещах АСМ-2036?
После нажатия кнопки HOLD на индикаторе фиксируется последнее измеренное значение. При повторном нажатии обновление данных восстанавливается.
При удержании кнопки HOLD »в течение 2 секунд включается подсветка дисплея. Подсветка автоматически выключится по истечении 30 секунд. Чтобы принудительно отключить подсветку нажмите кнопку HOLD два раза.
Как измерить сопротивление и проверить целостность электрической цепи («прозвонить») токовыми клещами АСМ-2036?
Внимание! Во избежание поражения электрическим током отключайте питание от тестируемого устройства и разряжайте все конденсаторы в нём перед проведением любых измерений сопротивления. Никогда не пытайтесь проверять целостность цепей или схем, находящихся под напряжением.
1. Установите поворотный переключатель 5 (рис.1) в положение «Ω »
2. Вставьте провода щупов в соответствующие гнезда.
3. Подключите красный щуп к входу «VΩ», а черный — к входу «СОМ».
4. Считайте с дисплея значение сопротивления. В случае, если измеренное сопротивление меньше 30 Ом, прозвучит звуковой сигнал.
Как измерить напряжение постоянного и переменного тока токовыми клещами АСМ-2036?
Внимание! Опасность поражения электрическим током! Высоковольтные цепи очень опасны и требуют при работе особой осторожности. Если во время измерений на дисплее высвечивается «OL», значение превышает максимальный диапазон измерения.
1. Установите поворотный переключатель 5 в положение V
2. Для выбора режима измерения напряжения постоянного (на дисплее активируется индикатор DC) или переменного (на дисплее активируется индикатор AC) тока удерживайте в течение 2 секунд кнопку PEAK MAX/MIN (AC/DC DC ZERO) до появления на дисплее соответствующего индикатора.
3. Подключите красный щуп к входу «VΩ», а черный — к входу «СОМ».
Как измерить силу постоянного или переменного тока токовыми клещами ACM-2036?
Внимание! Убедитесь, что при измерении силы тока провода измерения напряжения отключены от гнезд прибора.
1. Для выбора режима измерения силы постоянного или переменного тока установите поворотный переключатель 5 (рис.1) в положение «200 А » или «200 А ~» соответственно.
2. В случае выбора режима измерений силы постоянного тока для установки показаний прибора на 0, нажмите кнопку PEAK MAX/MIN (AC/DC DC ZERO до появления на дисплее индикатора ZERO. В связи с высокой чувствительностью прибора во избежание помех со стороны внешних магнитных полей установка на 0 должна производиться при той же ориентации прибора, какая будет при измерении.

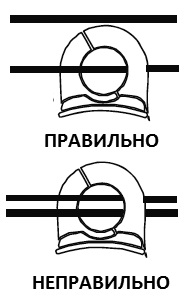

3. Нажмите рычаг клещей до их открытия и полностью сомкните их вокруг провода, ток в котором должен быть измерен (рис.2). Воздушный зазор между разъемными частями магнитопровода недопустим.
