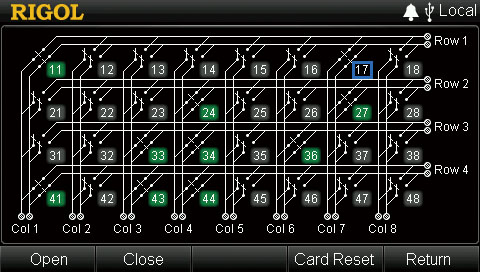

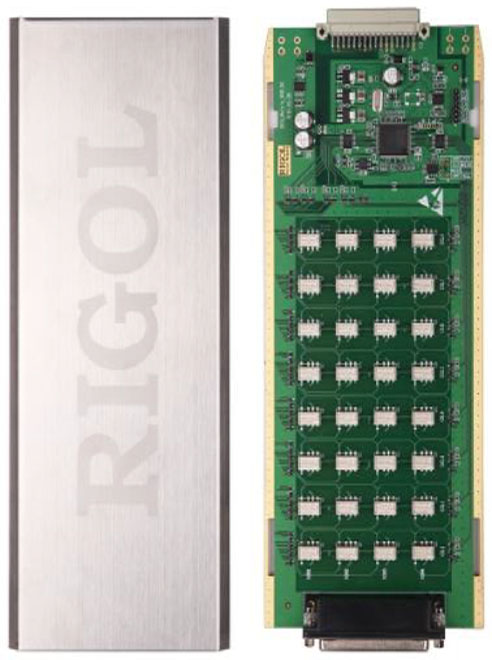

Модуль МС3648 для системы сбора и хранения данных M300 имеет матричную компоновку 4х8 с 32 двухпроводными точками пересечения. Реле, расположенные в каждой точке пересечения, имеют уникальный номер, отражающий ряд и столбец. Например, номер 24 канала означает, что реле расположено на пересечении 2-ой строки и 4-го столбца. Данный модуль не соединяется с цифровым мультиметром. Можно одновременно замыкать несколько каналов и одновременно соединять несколько входов с несколькими выходами.
Основные характеристики
Тип модуля - двухпроводный матричный коммутатор
Максимальное количество каналов - 32
Возможность соединения нескольких коммутаторов (до 160 точек пересечения).
Конфигурация: 4х8
Схема измерения: 2-х проводная.
Скорость включения/выключения 200 кан/сек.
Возможность соединения с измерительным модулем MC3065 - нет
Максимальные входные характеристики
Напряжение (DC, AC) 300 Вскз.
Сила тока (DC, AC) 1 Аскз.
Мощность 50 ВА.
Изоляция (между каналами, между каналом и землей) (DC, AC) 300 Вскз.
Параметры постоянного напряжения
Смещение напряжения 5 мкВ
Начальное сопротивление при замыкании канала <1 Ом
Экранирование (между каналами, между каналом и землей) >10 ГОм
