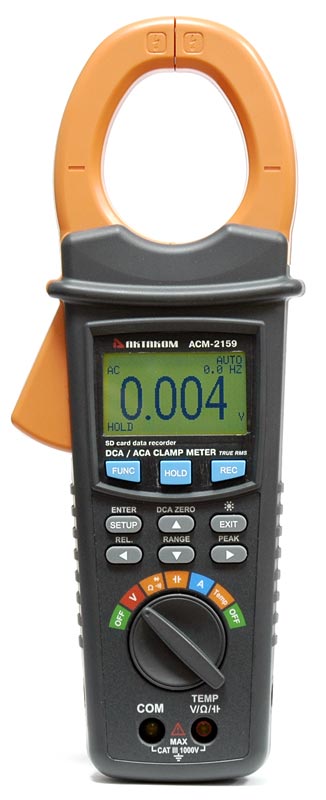

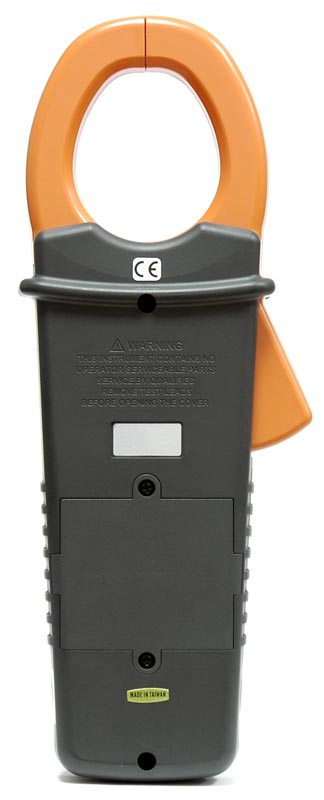

Токовые клещи-мультиметр-регистратор. Охват 57 мм. TrueRMS (40 Гц-1 кГц). Измерение: постоянного и переменного тока 6 А - 2000 А (1,0%), постоянного напряжения 0,1 мВ - 1000 В (0,8%), переменного напряжения 0,1 мВ - 1000 В (1,0%), сопротивления 0,1 Ом - 1000 Ом (1,0%), емкость 1 пФ - 600 мкФ (3%), частоты 40 Гц - 1 кГц (0,5%)., температуры (опция). Тест. диодов и прозвонка. Удержание показаний. Фиксация макс. и мин. значений. Относительные измерения. Автоматический и ручной выбор диапазонов. Установка нуля. Зашита на всех диапазонах. Регистратор на SD-карту. Интерфейс RS-232 / USB. Дисплей ЖК 60 мм х 44,4 мм (6000 разрядов). Питание 3 В (2 бат. типа AA) или адаптер AC/DC. Габариты 280 х 106 х 47 мм.
Клещи токовые АКТАКОМ АСМ-2159 имеют полный набор функций, необходимых электрикам, позволяя измерять постоянный и переменный ток, постоянное и переменное напряжение, сопротивление, ёмкость, частоту, температуру (при помощи подключаемых термопар типа К), выполнять тестирование p-n переходов и прозвонку цепи. Кроме того, у токовых клещей АСМ-2159 имеется возможность сохранения измеренных данных на карту SD в формате Excel в режиме реального времени без использования специального программного обеспечения, что позволяет передавать результаты измерений в ПК для последующего анализа.
ЖК дисплей (6000 отсчетов) 60 мм х 44,4 мм с подсветкой
Входной импеданс 10 МОм (измерение напряжения)
Тест диодов (короткое замыкание / обрыв)
Прозвонка (звуковой сигнал)
Автоматическое определение полярности
Установка нуля
Удержание показаний (HOLD)
Измерение максимальных и минимальных значений
Относительные измерения
Встроенная защита 1000 В DC/AC TrueRMS; 2100 А DCА/ACА
Функция автоматического отключения (отключаемая)
Автоматический и ручной выбор диапазонов
Регулировка задания времени выборок регистратора от 2 с до 7200 с
Сохранение измеренных данных на карту SD в формате Excel в режиме реального времени без использования специального программного обеспечения с метками времени
Использование карт SD объемом от 1 до 32 ГБ (рекомендовано до 8 ГБ)
Время измерения около 1 сек
Последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса
Питание 3 В (2 батареи типа АА) или адапетр AC/DC 9 В
Каково назначение органов управления у токовых клещей АСМ-2159?

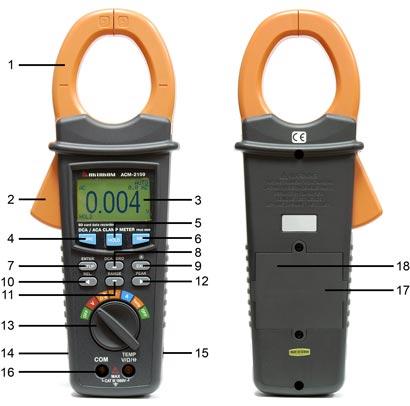

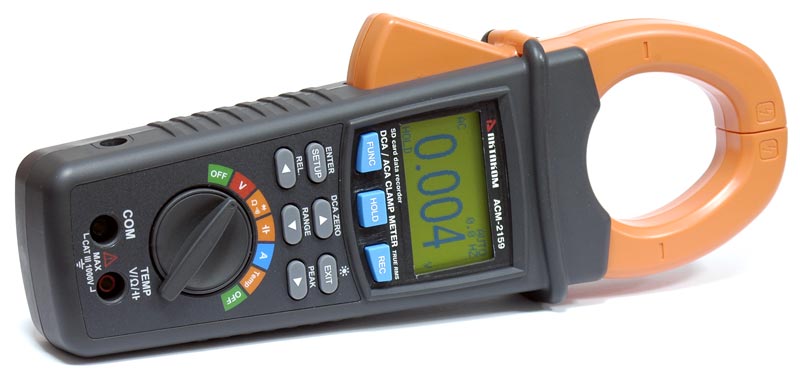

Разъемный магнитопровод.
Рычаг раскрытия губок магнитопровода.
ЖКИ.
Кнопка FUNC – выбор режима DC/AC (для напряжения и тока); сопротивления / тест диодов / прозвонка
Кнопка HOLD – удержание показаний
Кнопка REС – включение/выключение регистратора данных.
Кнопка SETUP/ENTER – вход в меню установки настроек и подтверждение действия в меню настроек.
Кнопка ▲DCA ZERO – переход по элементам меню настроек, увеличение значения элемента меню настроек, установка нуля в режиме измерения силы постоянного тока.
Кнопка *EXIT – выход из меню настроек, включение/выключение подсветки в режимах измерений
Кнопка ◄REL – изменение значения элемента меню или функции, вход/выход из режима относительных измерений.
Кнопка ▼RANGE – переход по элементам меню настроек, уменьшение значения элемента меню настроек, вход/выход в ручной выбор диапазонов, выбор диапазона.измерения.
Кнопка ►PEAK – изменение значения элемента меню или функции, вход/выход в режим измерения пиковых значений (для напряжения и тока).
Какие условия эксплуатации предусмотрены для данных токовых клещей?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 495 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнёзда для измерения тока.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
Растягивать с усилием измерительные щупы прибора.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Как измерить напряжения постоянного и переменного тока токовыми клещами АСМ-2159?
1. Вставьте черный провод в разъем «COM».
2. Вставьте красный провод в разъем «V/Ω/-||-».
3. Переключатель выбора режима измерения (13) установите в положение «V», соответствующее режиму измерения напряжения постоянного или переменного тока. Если прибор находится в режиме измерения напряжения постоянного тока, то в левом верхнем углу дисплея горят символы «DC».
4. Для перехода в режим измерения напряжения переменного тока нажмите кнопку FUNC (4). В верхнем левом углу дисплея отобразятся символы «AC».
5. Подсоедините щупы к исследуемой схеме и считайте показания с дисплея.
6. Если в правом верхнем углу экрана горят символы «AUTO», то прибор находится в режиме автоматического выбора диапазона. Для ручного выбора диапазона нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «AUTO» отобразятся символы «MANU». Выбор нужного диапазона измерения напряжения производится последовательным нажатием кнопки ▼RANGE (11). Для перехода обратно в режим автоматического выбора диапазона опять нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «MANU» отобразятся символы . «AUTO».
7. В режиме измерения напряжения постоянного и переменного тока имеется возможность измерять и отображать пиковые максимальные и минимальные значения. Для перехода в этот режим нажмите и удерживайте нажатой около двух секунд кнопку ►PEAK (12). Максимальные пиковые значения «Pmax» будут индицироваться в верхней строчке, минимальные «Pmin» – в нижней.
Для возврата в предыдущий режим измерения повторно нажмите и удерживайте нажатой около двух секунд кнопку ►PEAK (12).
Как измерить сопротивление, тестировать диоды или проверить целостность электрической цепи («прозвонка») токовыми клещами АСМ-2159?
1. Вставьте черный провод в разъем «COM».
2. Вставьте красный провод в разъем «V/Ω/-||-»
3. Установите вращающийся переключатель в положение «». В нижнем правом углу дисплея будут отображаться символы «MΩ», что соответствует режиму измерения сопротивления. Подсоедините щупы к исследуемой схеме и считайте показания с дисплея. Если в правом верхнем углу экрана горят символы «AUTO», то прибор находится в режиме автоматического выбора диапазона.

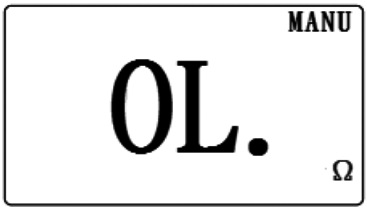

Для ручного выбора диапазона нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «AUTO» отобразятся символы «MANU».
Выбор нужного диапазона измерения напряжения производится последовательным нажатием кнопки ▼RANGE (11).
Для перехода обратно в режим автоматического выбора диапазона опять нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «MANU» отобразятся символы . «AUTO».

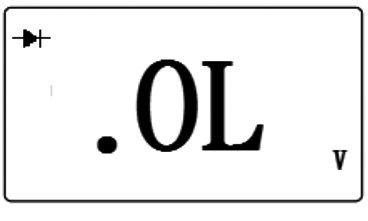

4. Для перехода в режим тестирования диодов нажмите кнопку FUNC (4). В верхнем левом углу дисплея отобразятся символы , что соответствует режиму тестирования диодов.
Подключите щуп красного цвета со стороны анода, а чёрного – со стороны катода (прямой тест). Значение падения напряжения на p-n переходе отображается на ЖКИ (Примерное значение для исправного маломощного кремниевого диода составит 0,7 Вольт). При неисправности диода на дисплее отобразится «,000» или значение близкое к «,000» (пробой диода) или «1» (обрыв в диоде).
Поменяйте полярность подключения (обратный тест). Если тестируемый диод исправлен, на экране отобразится «1». Если диод неисправен, то на экране отобразится «,000» или другие значения.
Примечание. Для правильного тестирования диода обязательно используйте обе процедуры.
5. Для перехода в режим проверки целостности электрической цепи (прозвонки) еще раз нажмите кнопку FUNC (4). В верхнем левом углу дисплея отобразятся символы , что соответствует режиму прозвонки цепи.
Подсоедините щупы к исследуемой схеме и считайте показания с дисплея.

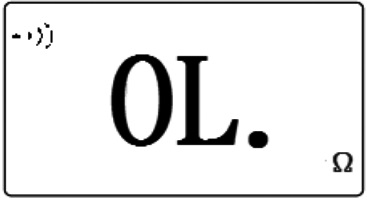

Если сопротивление исследуемой цепи меньше 5 Ом, то раздастся звуковой сигнал.
Как измерить электрическую емкость токовыми клещами АСМ-2159?
1. Вставьте черный провод в разъем «COM».
2. Вставьте красный провод в разъем «V/Ω/-||-»
3. Установите вращающийся переключатель в положение «-||-» . В нижнем правом углу дисплея будут отображаться символы «nF», что соответствует режиму измерения емкости.
4. Для компенсации паразитной ёмкости внутренней платы или тестовых проводов необходимо перед измерением емкости обнулить показания ЖКИ. Для этого, не подключая измеряемую емкость, нажмите и удерживайте нажатой около двух секунд кнопку ◄REL (10). Прибор перейдет в режим относительных измерений. На экране отобразится нулевое значение и символы «REL». Это важно при измерении небольших значений емкостей. После этого подключите конденсатор к щупам и проведите измерения.
5. Для выхода из режима относительных измерений нажмите и удерживайте нажатой около двух секунд кнопку ◄REL (10) и символы «REL» пропадут с экрана.
Как измерить силу постоянного или переменного тока токовыми клещами АСМ-2159?
1. Переключатель выбора режима измерения (13) установите в положение «A», соответствующее режиму измерения силы постоянного или переменного тока. Если прибор находится в режиме измерения силы постоянного тока, то в левом
верхнем углу дисплея горят символы «DC».
2. При измерении силы постоянного тока нажмите кнопку ▲DCA ZERO (8)и удерживайте ее нажатой две секунды, значение обнулится и на дисплее отобразится «ZERO».
3. Нажмите рычаг (2), чтобы открыть магнитопровод (1) клещей. Замкните магнитопровод (1) вокруг проводника таким образом, чтобы проводник с протекающим током находился в середине токового зажима. Измеренные показания появятся на экране.
4. Для перехода в режим измерения силы переменного тока нажмите кнопку FUNC (4). В верхнем левом углу дисплея отобразятся символы «AC».
Для возврата в режим измерения силы постоянного тока повторно нажмите кнопку FUNC (4). В верхнем левом углу дисплея отобразятся символы «DC», а символы «AC» исчезнут с экрана.
5. Если в правом верхнем углу экрана горят символы «AUTO», то прибор находится в режиме автоматического выбора диапазона.
Для ручного выбора диапазона нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «AUTO» отобразятся символы «MANU». Выбор нужного диапазона измерения силы тока производится последовательным нажатием кнопки ▼RANGE (11).
Для перехода обратно в режим автоматического выбора диапазона опять нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «MANU» отобразятся символы . «AUTO».
6. В режиме измерения силы постоянного и переменного тока имеется возможность измерять и отображать пиковые максимальные и минимальные значения. Для перехода в этот режим нажмите и удерживайте нажатой около двух секунд кнопку ►PEAK (12). Максимальные пиковые значения «Pmax» будут индицироваться в верхней строчке, минимальные «Pmin» – в нижней.
Для возврата в предыдущий режим измерения повторно нажмите и удерживайте нажатой около двух секунд кнопку ►PEAK (12).
Как измерить температуру токовыми клещами АСМ-2159?
1. Подключите температурный пробник (опция) в разъем «TEMP».

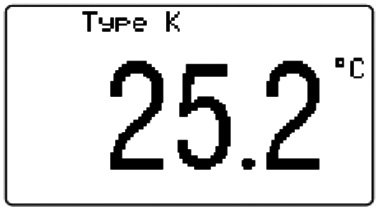

2. Установите вращающийся переключатель в положение «A». В верхней строке на экране отобразится тип термопары «Type K» и измеренные значения температуры в °С.
3. При необходимости измеренное значение температуры может быть отображено в °F. Смена единиц измерения описана ниже.
Как задать установки параметров в токовых клещах АСМ-2159? (Часть1)
1. Для задания пользовательских настроек прибора включите прибор, установив вращающийся переключатель в любое рабочее положение (кроме «OFF»).
2. Нажмите кнопку SETUP/ENTER (7). Прибор перейдет на первую страницу меню настроек.
Всего в приборе имеется 3 страницы меню. Номер страницы отображается в нижнем правом углу.
Выбранный элемент меню для настройки – моргает.
Переход по меню производится последовательным нажатием кнопок ▲DCA ZERO (8) или ▼RANGE (11).
Для изменения значения или функции элемента меню нажмите кнопку ►PEAK (12) или ◄REL (10). Функция или значение элемента доступное для изменения начинает моргать. Изменение значения или функции элементов меню производится последовательным нажатием кнопок ▲DCA ZERO (8) или ▼RANGE (11). Для быстрого изменения числовых значений кнопку ▲DCA ZERO (8) или ▼RANGE (11) необходимо удерживать нажатой более двух секунд.
Для возврата после изменения элемента обратно в меню нажмите кнопку ►PEAK (12) или ◄REL (10).
3. На первой странице меню можно задать
• Folder Name: Название папки для записи на SD карту. Она может быть задана от CMA01 до CMA10.
• File Name: Имя файла для записи на SD карту.
Буквы в названии файла обозначают измерительную функцию и соответствуют текущему установленному режиму работы, например:
1) DCV01001 – измерение напряжения постоянного тока;
Две первые цифры в названии файла соответствуют цифрам в названии папки.
Три последние цифры в имени файла могут быть заданы от 01 до 50.
• REC Date: Отображение метки даты и времени для уже существующего (записанного) файла.
Если SD карта установлена в слот (18), но файл новый, т.е. еще не записан, то в данном поле отображается надпись NO FILE
Если SD карта не установлена в слот (18), то данное поле пустое.
• Sampling Time: Установка времени сэмлирования (интервала времени регистрации) от 2 до 7200 секунд.
• Delete File: Служит для удаления существующего файла, указанного в элементе File Name
Когда элемент меню "Delete File" выбран, то он моргает на экране. Нажмите и удерживайте нажатой две секунды кнопку ►PEAK (12) или ◄REL (10). На экране появится надпись "Y or N". Если выбранный файл требуется удалить кнопками ▲DCA ZERO (8) или ▼RANGE (11) выберите Y, если удалять файл не требуется – N. Подтвердите выбор нажатием кнопки SETUP/ENTER (7).
• SD Format: Служит для форматирования SD карты
Когда элемент меню "SD Format" выбран, то он моргает на экране. Нажмите и удерживайте нажатой две секунды кнопку ►PEAK (12) или ◄REL (10). На экране появится надпись "Y or N". Если SD карту нужно отформатировать, то кнопками ▲DCA ZERO (8) или ▼RANGE (11) выберите Y, если форматировать SD карту не надо, то выберите N. Подтвердите выбор нажатием кнопки SETUP/ENTER (7).
Как задать установки параметров в токовых клещах АСМ-2159? (Часть2)
1. Для перехода с первой на вторую страницу меню нажмите кнопку ▼RANGE (11). На дисплее отобразится:
На данной странице доступны для установки следующие элементы:
• AUTO POWER OFF: Служит для включения/выключения автоматического выключения прибора.
ON – автоотключение включено
OFF – автоотключение выключено.
• Decimal: Служит для выбора типа разделителя разрядов:
USA (.) – в качестве разделителя выбран символ "."
EURO (,) – в качестве разделителя выбран символ ","
• Temp.Unit: Служит для выбора единицы измерения температуры °С или °F.
• START TIME и STOP TIME: Служит для установки времени включения и выключения записи данных регистратором
При моргающем элементе START TIME нажмите кнопки ►PEAK (12) или ◄REL (10). Кнопками ▲DCA ZERO (8) или ▼RANGE (11) установите значение часа от 0 до 23. Перейдите к установке минут нажатием кнопок ►PEAK (12) или ◄REL (10). Установите значение минут от 0 до 59. Для быстрого изменения числовых значений часа и минут кнопку▲DCA ZERO (8) или ▼RANGE (11) следует удерживать нажатой более двух секунд.
Аналогичным образом, при моргающем элементе STOP TIME можно задать время окончания регистрации.
Для быстрого обнуления времени начала и окончания регистрации кнопку ▲DCA ZERO (8) или ▼RANGE (11) следует удерживать нажатой более пяти секунд.
2. Для перехода со второй на третью страницу меню нажмите кнопку ▼RANGE (11). На дисплее отобразится:
На данной странице устанавливаются внутренние часы прибора, которые также являются опорными для простановки и использования различных меток времени при работе регистратора.
Активный для выбора элемент (год/месяц/дата/час/минута/секунда) моргает и выбирается последовательным нажатием кнопок ▲DCA ZERO (8) или ▼RANGE (11). Когда элемент выбран для установки значения нажмите кнопку ►PEAK (12) или ◄REL (10). Когда значение для установки начнет моргать, то оно может быть изменено кнопками ▲DCA ZERO (8) или▼RANGE (11). Быстрое изменение значения производится удержанием нажатыми этих кнопок более двух секунд. Выход из режима ввода значения к выбору элемента меню производится по нажатию кнопок ►PEAK (12) или ◄REL (10).
3. После ввода всех установок нажмите кнопку *EXIT (11).
Как включить регистрацию данных в токовых клещах АСМ-2159?
В приборе предусмотрен режим регистратора данных. Этот режим доступен только при установленной в прибор SD карте.
Интервал сэмплирования, названия папок и файлов задаются в настройках прибора. Запись осуществляется в реальном времени с временными метками.
1. Если в установках прибора START TIME и STOP TIME установлены как 00:00, то по нажатию кнопки REС (6) запустится регистратор данных и до 30000 записей смогут автоматически быть записаны на SD карту. Запись происходит до принудительной остановки или до заполнения SD карты.
Для выхода из режима регистратора повторно нажмите кнопку REС (6)
2. Если в настройках прибора START TIME и/или STOP TIME установлены не равными 00:00, то после нажатия кнопки REС (6) в нижнем левом углу отобразятся символы «REC».
Когда наступит время начала записи START TIME (например, 08:00) то регистратор автоматически запустится и будет регистрировать данные до достижения времени остановки STOP TIME. Данное действие будет повторяться ежедневно.
Для выхода из режима регистратора повторно нажмите кнопку REС (6).
3. Если нажать и удерживать нажатой около двух секунд кнопку REС (6), то независимо от того какое время начала записи START TIME задано в установках прибор немедленно начнет регистрацию данных и будет их записывать до достижения времени остановки STOP TIME, а в нижнем левом углу отобразятся символы «REC». Следующий цикл регистрации будет уже проходить от заданных в настройках времени начала записи START TIME до времени остановки записи STOP TIME.
Для выхода из режима регистратора повторно нажмите и удерживайте кнопку REС (6) более двух секунд.
Если в нижнем левом углу отобразятся символы «ChangeSD», то это означает, что SD-карта заполнена или функционирует неправильно. В обоих случаях SD-карту надо заменить.
Если в нижнем правом углу отобразятся символы «NO DISK», то это означает, что SD-карта не установлена в слот (18) и ее необходимо вставить в соответствующий слот в батарейном отсеке.
Как использовать удержание данных и сохранение копий экрана в токовых клещах АСМ-2159?
Удержание данных

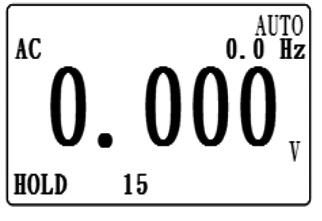

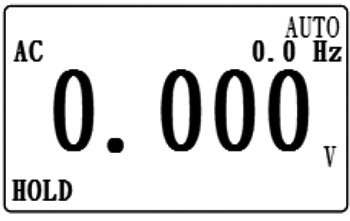

Для фиксации текущего показания на дисплее, находясь в режимах измерения необходимо нажать кнопку HOLD (5). При этом в нижнем левом углу дисплея будут отображаться символы «HOLD».
Для выхода из режима удержания данных необходимо повторно нажать кнопку HOLD (5).
Сохранение копий экрана
Прибор позволяет сохранить до 50-ти копий экрана.
Для этого находясь в режимах измерения нажмите кнопку HOLD (5), а затем кнопку REС (6). При этом в нижнем левом углу дисплея будут отображаться символы «HOLD» и номер сохраненной копии.
При этом на SD-карте будет создана папка BMP01, а разрешение файла изменится на *.bmp. Например, вместо файла ACV01001.XLS автоматически будет создаваться файл ACV01001.BMP с копией экрана.
Для выхода из режима сохранения копий экрана необходимо повторно нажать кнопку HOLD (5).
Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.

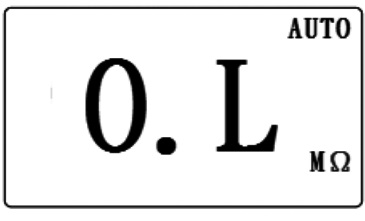

». В нижнем правом углу дисплея будут отображаться символы «MΩ», что соответствует режиму измерения сопротивления. Подсоедините щупы к исследуемой схеме и считайте показания с дисплея. Если в правом верхнем углу экрана горят символы «AUTO», то прибор находится в режиме автоматического выбора диапазона.
