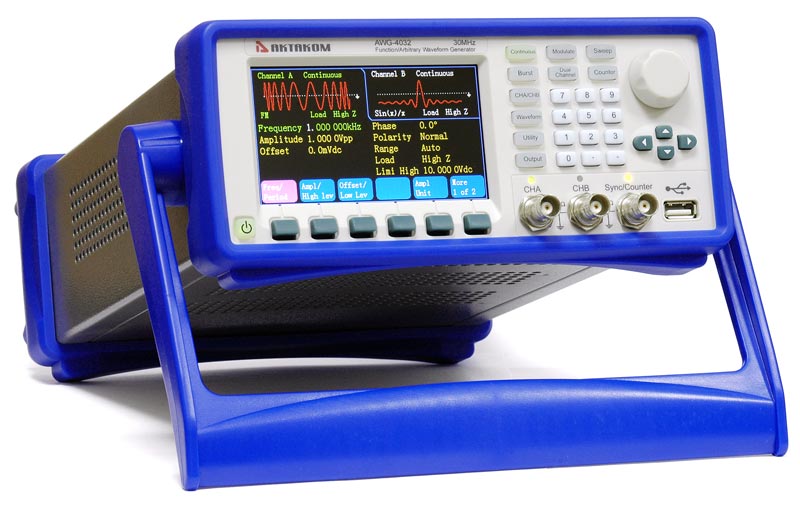

Максимальная выходная частота
|
10 МГц (AWG-4012)
20 МГц (AWG-4022)
30 МГц (AWG-4032)
40 МГц (AWG-4042)
60 МГц (AWG-4062)
|
|
Количество каналов
|
2
|
|
Форма сигнала
|
Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум
Встроенные специальной формы 50 типов
Произвольная форма
|
Частотные характеристики
|
|
Диапазон
|
синусоидальный сигнал
|
1 мкГц ... 10 МГц (AWG-4012)
1 мкГц ... 20 МГц (AWG-4022)
1 мкГц ... 30 МГц (AWG-4032)
1 мкГц ... 40 МГц (AWG-4042)
1 мкГц ... 60 МГц (AWG-4062)
|
|
прямоугольный сигнал
|
1 мкГц ... 10 МГц
|
|
импульсный сигнал
|
1 мкГц ... 10 МГц
|
|
другие формы
|
1 мкГц ... 5 МГц
|
|
Встроенные формы
|
Количество точек участвующих в формировании сигнала
|
4…4096
|
|
Разрешение по частоте
|
1 мкГц
|
|
Точность установки (18°C ... 28°C)
|
±(50 ppm + 1 мкГц)
|
Синусоидальный сигнал
|
|
Коэффициент гармоник
|
≤-60 дБн (DC-5 МГц)
≤-50 дБн (5 МГц - 30 МГц)
≤-45 дБн (≥30 МГц)
|
|
Общие гармонические искажения
|
<0.1%
|
Прямоугольный сигнал
|
|
Время нарастания / спада
|
≤ 20 нс
|
|
Выброс
|
≤ 10 %
|
|
Коэф. заполнения
|
0,1% ... 99,9% (мин. длительность 50 нс)
|
Треугольный сигнал
|
|
Симмметрия
|
0 ... 100%
|
Импульсный сигнал
|
|
Длительность
|
50 нс ... 2000 с
|
|
Время нарастания / спада
|
≤ 20 нс
|
Пользовательская (произвольная) форма
|
|
Количество точек участвующих в формировании сигнала
|
4096
|
|
Вертикальное разрешение
|
14 бит (канал CHA), 10 бит (канал CHB)
|
|
Частота дискретизации
|
120 Мвыб/с (кроме AWG-4052); 150 МВыб/с (AWG-4062)
|
|
Энергонезависимая память
|
5 редактируемых форм
|
Амплитуда
|
|
Амплитуда (50 Ом)
|
0,1 мВп-п -10 Вп-п (≤ 20 МГц) 0,1 мВп-п -7,5 Вп-п (> 20 МГц)
|
|
Амплитуда (выс. импеданс)
|
0,2 мВп-п -20 Вп-п (≤ 20 МГц)
0,2 мВп-п -15 Вп-п (> 20 МГц)
|
|
Вертикальное разрешение (50 Ом)
|
1 мВп-п (≥1 Вп-п) 0,1 мВп-п (<1 Вп-п)
|
|
Вертикальное разрешение (выс. импеданс)
|
2 мВп-п (≥2 Вп-п) 0,2 мВп-п (<2 Вп-п)
|
|
Точность (1 кГц, синус, DC смещение = 0)
|
±(1 %+1 мВп-п)
|
|
Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп)
|
±0.2 дБ (<5 МГц)
±0.3 дБ (5 МГц ... 20 МГц)
±0.5 дБ (≥20 МГц)
|
DC смещение
|
|
Диапазон (DC)
|
±5 В (50 Ом), ±10 В (высокий импеданс)
|
|
Погрешность
|
±(1% + 1 мВ.)
|
|
Разрешение (50 Ом)
|
1 мВ (смещение ≥ 0,5 В) 0,1 мВ (смещение < 0,5 В)
|
|
Разрешение (выс. импеданс)
|
2 мВ (смещение ≥ 1 В) 0,2 мВ (смещение < 1 В)
|
AM Модуляция (выход CHA)
|
|
Несущая
|
синус, прямоугольный, пила, треугольный, специальной (кроме DC)
|
|
Источник
|
Внутренний/Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, белый шум, специальной (1 мГц ... 100 кГц)
|
|
Коэффициент модуляции
|
0% ... 120%
|
ЧМ Модуляция (выход CHA)
|
|
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц)
|
ФМ Модуляция (выход CHA)
|
|
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц)
|
|
Девиация
|
0 ... 360°
|
Частотная и фазовая манипуляция (выход CHA)
|
|
Тип
|
ЧМн (FSK), ФМн (BPSK)
|
|
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
|
Источник
|
Внутренний/Внешний
|
|
Диапазон ЧМн
|
1 мкГц ... максимальная частота
|
|
Частота переключения ЧМн
|
1 мГц ... 100 кГц
|
|
Фаза переключения ФМн
|
0 ... 360°
|
ШИМ модуляция (выход CHA)
|
|
Частота
|
1 мГц ... 100 кГц
|
|
Несущая
|
импульсный
|
|
Источник
|
Внутренний / Внешний
|
|
Девиация
|
0% ... 99%
|
SUM модуляция (выход CHA)
|
|
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 1 МГц)
|
|
Коэффициент модуляции
|
0% ... 100%
|
Режим свипирования (выход CHA)
|
|
Тип свипирования
|
по частоте
|
|
Интервал свипирования
|
5 мс ... 500 с
|
|
Закон
|
линейный / логарифмический
|
|
Направление
|
Вверх / Вниз
|
|
Время прямого хода /возврата
|
0 ... 500 с
|
|
Список свипирования
|
до 600 шагов, время шага 5 мс ... 500 с
|
|
Источник запуска
|
Ручной, внешний, внутренний
|
Режим пачек импульсов (выход CHA)
|
|
Форма
|
синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
|
|
Период
|
1 мкс ... 500 с
|
|
Тип
|
Количество импульсов: 1 ... 1 000 000
|
|
Начальная / Конечная фаза
|
0° ... 360°
|
|
Источник запуска
|
Ручной, внешний, внутренний
|
Режим суммирования каналов (выход CHB)
|
|
Связь по частоте
|
Отношение частот / разность частот
|
|
Связь по амплитуде и DC смещению
|
Разность амплитуд / разность смещений
|
|
Комбинированный выход
|
Объединение амплитуд 0% ... 100%
|

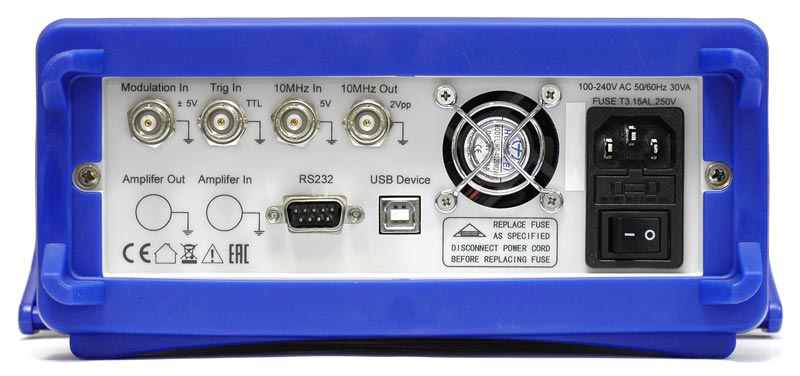

Вход запуска и модуляции
|
|
Уровень запуска
|
TTL
|
|
Уровень модуляции
|
±5 Вп-п (полная шкала)
|
|
Входной импеданс
|
> 10 К номинальный
|
|
Тип разъема
|
BNC
|
Выход синхроимпульса (Sync )
|
|
Форма
|
прямоугольный импульс
|
|
Уровень
|
5 В (выс. импеданс) 2,5 В (50 Ом)
|
|
Частота и длительность импульса
|
изменяемая в зависимости от рабочего режима
|
|
Фронт нарастания
|
< 10 нс (типичное)
|
|
Входной импеданс
|
50 Ом (типичное)
|
|
Тип разъема
|
BNC
|
Частотомер
|
|
Частотный диапазон
|
Один канал: 100 мГц ... 350 МГц
|
|
Разрешение по частоте
|
6 разрядов/с
|
|
Измерение периода и длительности импульса
|
100 нс ... 20 с
|
|
Измерение коэф. заполнения
|
1% ... 99%
|
|
Чувствительность
|
20 мВскз ... 5 Вскз 10 мГц ... 100 МГц
40 мВскз ... 5 Вскз 100 мГц ... 200 МГц
50 мВскз ... 5 Вскз 200 мГц ... 350 МГц
|
|
Время стробирования
|
1 мс ... 500 с
|
|
Связь
|
AC, DC
|
|
Уровень запуска
|
-3 В ... 3 В
|
|
ФНЧ
|
отключаемый
|
Вход тактирования
|
|
Тактовая частота
|
10 МГц ± 100 кГц
|
|
Амплитуда
|
1 Вп-п ... 5 Вп-п
|
|
Входной импеданс
|
5 кОм, AC связь
|
Выход тактирования
|
|
Тактовая частота
|
10 МГц
|
|
Амплитуда
|
>1 Вп-п
|
|
Выходной импеданс
|
5 кОм, AC связь
|

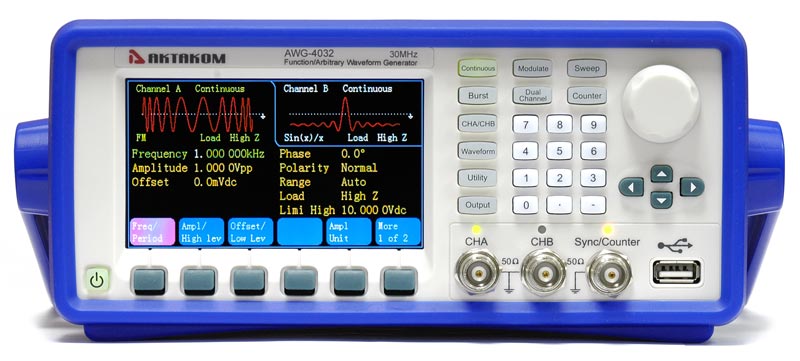

Основные характеристики
|
|
Тип дисплея
|
Жидкокристаллический, 4.3" TFT, 480 х 272
|
|
Интерфейс
|
USB device, USB host, RS-232
|
|
Питание
|
100...240 В АС скз, 45...65 Гц
|
|
Потребляемая мощность
|
не более 30 Вт
|
|
Рабочая температура
|
0...40 °C
|
|
Габаритные размеры
|
334 х 256 х 106 мм
|
|
Масса
|
3 кг
|
