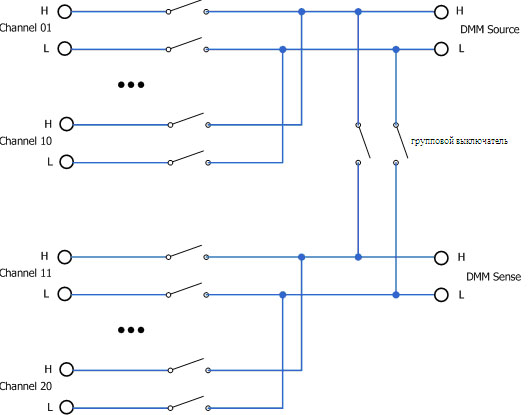

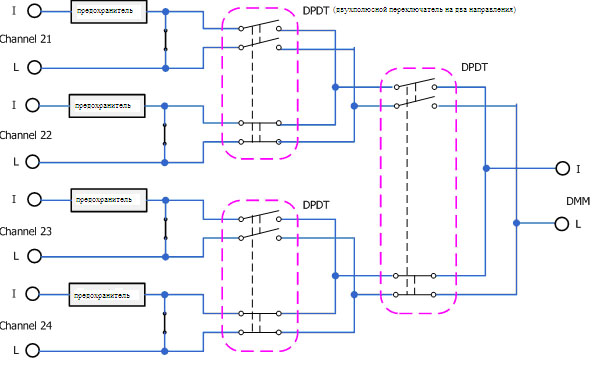

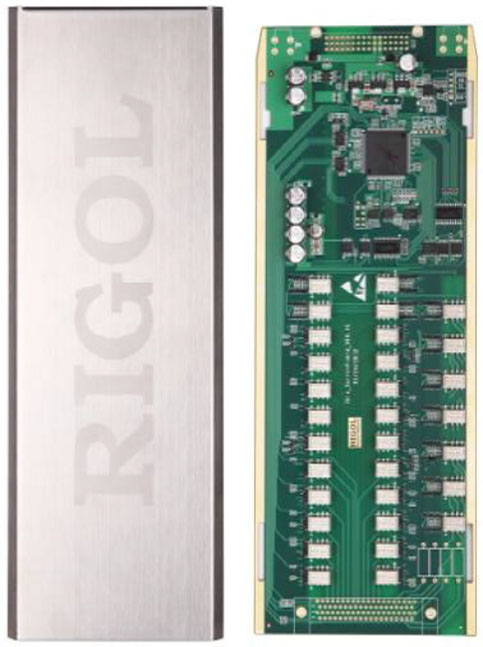

МС3324 – это 24-канальный мультиплексор смешанного типа. Он имеет 20 двухпроводных каналов напряжения и 4 канала тока. Каналы с 1 по 20 являются каналами напряжения. Они разделены на две группы, в каждой по 10 двухпроводных каналов (HI и LO). Данные каналы можно использовать при двух- и четырехпроводной схемах измерения. При проведении измерения сопротивления по четырехпроводной схеме прибором автоматически сочетаются в пару канал n и канал n+10. Внешняя соединительная коробка для данного модуля имеет клемму опорного спая термопары. Каналы с 21 по 24 являются каналами тока (структура показана на рис. ниже). Их можно использовать для измерений величин постоянного и переменного тока.
Основные характеристики
Тип модуля - мультиплексор
Максимальное количество каналов - 24.
Конфигурация: два 2 (HI и LO) х 10 по напряжению и 2 (HI и LO) х 4.
Схема измерения: 2-х и 4-х проводная.
Скорость сканирования 60 кан./сек.
Скорость включения/выключения 200 кан/сек.
Возможность соединения с измерительным модулем MC3065 - нет
Максимальные входные характеристики
Напряжение (DC, AC) 300 Вскз.
Сила тока (DC, AC) 1 Аскз.
Мощность 50 ВА.
Изоляция (между каналами, между каналом и землей) (DC, AC) 300 Вскз.
Параметры постоянного напряжения
Смещение напряжения 5 мкВ
Начальное сопротивление при замыкании канала <1 Ом
Экранирование (между каналами, между каналом и землей) >10 ГОм
