RIGOL MC3164 Модуль мультиплексора для M300

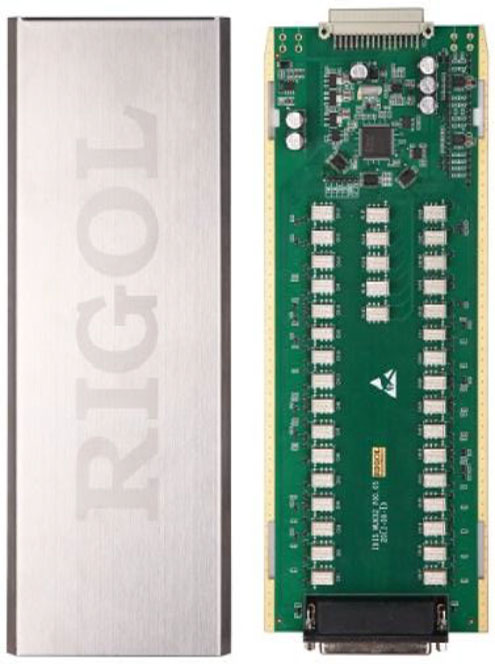

MC3164 - 64-х канальный мультиплексорный модуль с двумя линиями по 32 канала для системы сбора и хранения данных M300.

Основные характеристики

• Тип модуля - мультиплексор
• Максимальное количество каналов - 64.

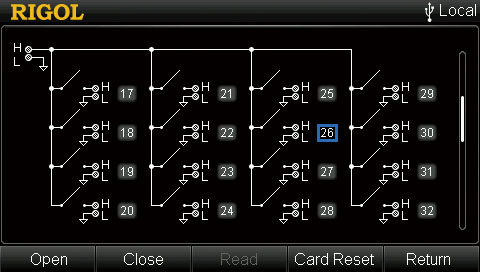

• Конфигурация: 2 линии 1 (HI ) х 32 и одна общая клемма LO

• Схема измерения: 2-х проводная.
• Скорость сканирования 60 кан./сек.
• Скорость включения/выключения 200 кан/сек.
• Возможность соединения с измерительным модулем MC3065

Максимальные входные характеристики

• Напряжение (DC, AC) 300 Вскз.
• Сила тока (DC, AC) 1 Аскз.
• Мощность 50 ВА.
• Изоляция (между каналами, между каналом и землей) (DC, AC) 300 Вскз.

Параметры постоянного напряжения

• Смещение напряжения 5 мкВ
• Начальное сопротивление при замыкании канала  <1 Ом
• Экранирование (между каналами, между каналом и землей)  >10 ГОм

Параметры переменного напряжения

• Полоса 1 МГц.
• Перекрестные помехи между каналами (50 Ом) -18 дБ (внутри банка -40 дБ)
• Емкость HI - LO 100 пФ
• Емкость LO - земля 200 пФ

Прочие характеристики

• Точность холодного спая  термопары (типовое) 0,8 °С
• Срок службы переключателя (без нагрузки) (типовое)  100 М
• Срок службы переключателя (при номинальной нагрузке) (типовое)  100 К
• Рабочая температура 0 °С ~ 55 °С
