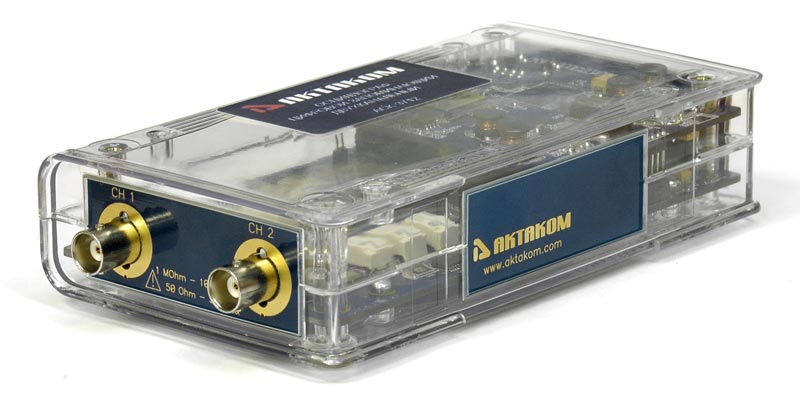

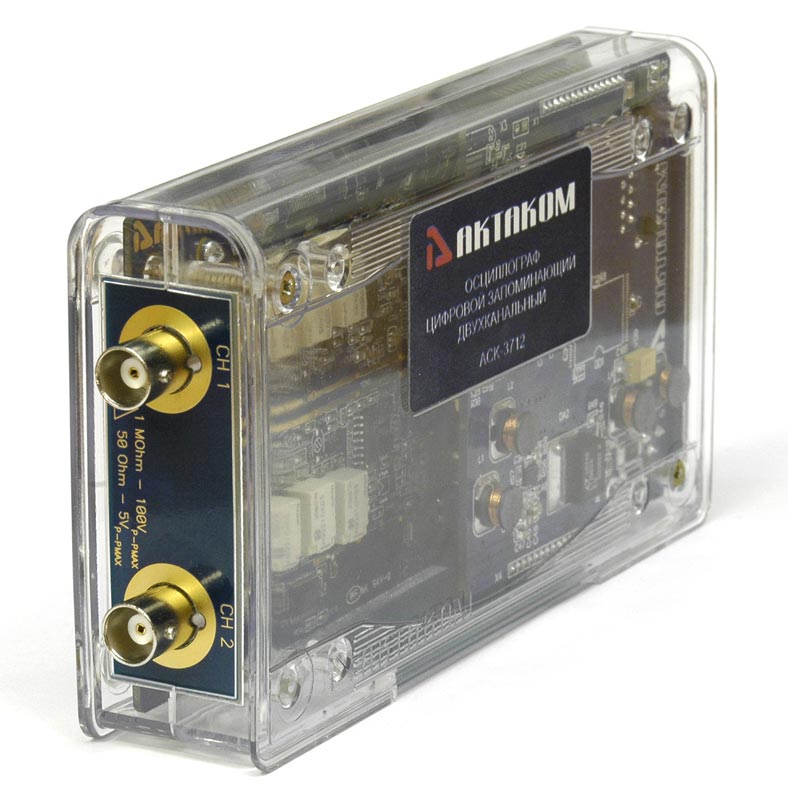

АСК-3712 1Т Двухканальный USB осциллограф - приставка

Двухканальный USB осциллограф - приставка АКТАКОМ АСК-3712 1Т имеет оригинальный дизайн и отличные технические характеристики, что неизменно привлекает внимание специалистов. Осциллограф - приставка АСК-3712 1Т подключается к компьютеру через USB-порт.

Возможности USB осциллографа - приставки АКТАКОМ АСК-3712 1Т

• 2 независимых канала с полосой пропускания до 100 МГц
• буфер записи до 128 кБ на канал (определяется пользователем)
• произвольно выбираемая длина предзаписи/послезаписи
• высокая чувствительность (от 10 мВ/дел)
• автоматическая настройка на входные сигналы
• расширенные режимы синхронизации
• большой выбор курсорных и автоматических измерений
• статистические измерения и построение гистограмм
• анализатор спектра (БПФ)
• цифровой люминофор
• аварийная сигнализация

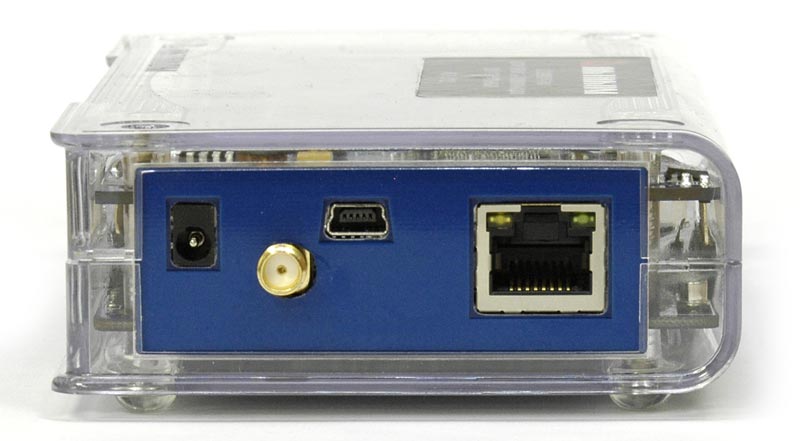

• подключение к ПК через USB 2.0
• вх./вых. внешней синхронизации (совместимость - ТТЛ)

Технические характеристики

• частота дискретизации 10 ГГц (стробоскопический режим)
• частота дискретизации 100 МГц (режим реального времени)
• коэффициент вертикального отклонения 10 мВ/дел...10 В/дел с шагом 1-2-5
• разрешение 8 бит
• частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
• входное сопротивление 1 МОм или 50 Ом
• максимальное входное напряжение: ±50 В при Rвх=1 МОм, ±2,25 В при Rвх=50 Ом
• минимальный период повторения синхронизирующего импульса 20 нс
• минимальная длительность синхронизирующего импульса 10 нс
• параметры входного сигнала обеспечения расширенной синхронизации по входам «СН1», «СН2» (применительно к импульсу прямоугольной формы): амплитуда - не менее
  20 мВ, длительность - не менее 50 нс, период повторения - не менее 50 нс
• диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел
• калибратор 1 кГц, 3 В от пика до пика
• питание +5 В
• масса 0,19кг
• габаритные размеры 150x85x32 мм

Программное обеспечение AKTAKOM Oscilloscope Pro (поставляется с прибором):

НАЗНАЧЕНИЕ:

Приложение предназначено для полнофункционального управления USB осциллографами ACK-3106, ACK-3116, АСК-3002, АСК-3102 и АСК-3202, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

ВОЗМОЖНОСТИ:

Приложение обеспечивает обнаружение и составление списка доступных к работе виртуальных приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра USB осциллографа.

Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.

Поддерживается как режим цифрового осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.

Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных (универсальный битовый формат AKTAKOM USB Lab). Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.

С помощью утилиты AULFConverter Конвертер файлов можно преобразовать файл данных для чтения другими приложениями AKTAKOM USB лаборатории в том же формате AKTAKOM USB Lab, либо перевести данные в текстовый формат CSV, который может быть затем открыт любым текстовым редактором или процессором электронных таблиц. Возможно сохранение в файл уже готового изображения полученных сигналов на графике в файл в формате BMP или в векторных форматах WMF или EMF.

Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.
Для обработки и автоматических измерений в приложение встроен модуль анализа.

В СТАНДАРТНЫЕ ФУНКЦИИ МОДУЛЯ АНАЛИЗА USB ОСЦИЛЛОГРАФА ВХОДЯТ:

• цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
• цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
• различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
• аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
• функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
• автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
• спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена- Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
• статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
• калькулятор формул;
• редактор для эмуляции сигналов.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

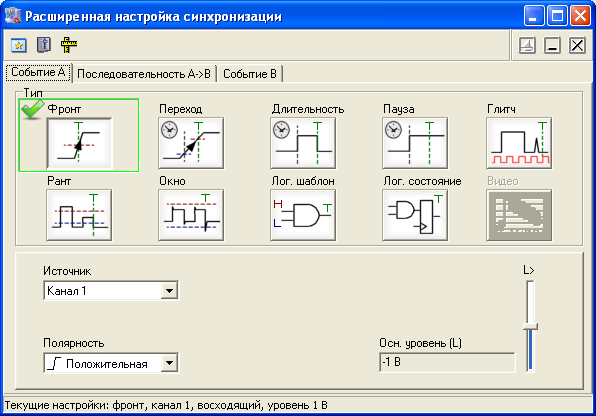

Расширенные режимы синхронизации

	Запуск по фронту	Пересечение заданного уровня напряжения в заданном направлении
	Запуск по переходу	По времени нарастания или спада
	Запуск по длительности	По длительности импульса
	Запуск по паузе	Отсутствие импульса в течение указанного времени
	Запуск по глитчу	По импульсу длительностью меньше периода дискретизации
	Запуск по ранту	По амплитуде импульса
	Запуск по окну	По выходу/входу сигнала в пороговое окно
	Запуск по логическому шаблону	Логическая функция каналов
	Запуск по логическому состоянию	Логическая функция каналов, привязанная к синхроимпульсам
	Последовательный запуск	Событие В после события А (по заданной задержке и/или количеству событий)

• Минимальное значение длительности измеряемого интервала: не меньше пяти периодов дискретизации с интервалом следования также, не менее пяти периодов дискретизации.
• Максимальное значение длительности измеряемого интервала: не более 65535 периодов дискретизации.
• При последовательных типах запуска источниками событий А и В могут быть каналы А, В, внешний вход. Условиями запуска последовательных типов являются фронты сигналов событий А, В. Количество повторения событий А, В: от 1 до 255.

Воможности

• Опция расширенных режимов синхронизации запуска позволяет применять прибор в качестве «умного» синхронизирующего устройства. На выходе разъема Х1 по заданным условиям можно получить сигнал запуска уровня ТТЛ для любого другого прибора по внешнему сигналу или сигналам (по входам «СН 1» и/или «СН 2»).

Стандартная комплектация

• осциллограф
• Краткая инструкция
• Полное руководство по эксплуатации
  Полное руководство по эксплуатации не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора.
• Программное обеспечение
  • Aktakom AULServer Программное обеспечение AUL Сервер
  • ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
  • AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов
  • AULFConverter Конвертер файлов формата AKTAKOM USB Lab

Дополнительная комплектация

• осциллографические щупы HP-9150 (1:1/1:10, 150 МГц)
• кабель USB-мини тип А-B для соединения прибора с ПК
• сетевой адаптер AKTAKOM ATH-0503
• осциллографические щупы HP-9258 (1:100, 250 МГц)
• BNC кабель PTL-923 и PTL-924
• Кабель соединительный АСА-5031
• Программное обеспечение AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории

Совместимое программное обеспечение

• Aktakom AULServer Программное обеспечение AUL Сервер
  Программа AULServer предназначена для предоставления доступа к устройствам AUL (AKTAKOM USB Lab) через сеть Ethernet/Internet приложениям USB-лаборатории AKTAKOM, поддерживающим подключение к приборам через сокеты.
• ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
  Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
• AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов
  Приложение предназначено для полнофункционального управления приборами ACK-3106, АСК-3106L, ACK-3116, АСК-3002, АСК-3102, ACK-3102 1T, ACK-3102 1M, АСК-3712, ACK-3712 1T, ACK-3712 1M и модулями комбинированных приборов, в которых имеется осциллограф, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
• AULFConverter Конвертер файлов формата AKTAKOM USB Lab
  Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
• AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории
  Драйвер - низкоуровневая программа, не взаимодействующая с пользователем напрямую и не имеющая пользовательского интерфейса. После инсталляции в операционной системе работает как часть операционной системы, обеспечивая приложениям доступ к ресурсам из списка поддерживаемой аппаратуры АКТАКОМ и соответствующих программ.
